La modulación implica la imposición de información contenida en una señal de baja frecuencia sobre una señal de alta frecuencia para su transmisión. La modulación FM varía la frecuencia de la onda portadora en proporción al valor de la señal moduladora, lo que permite transmitir audio y datos. El ruido interfiere con las señales, pero puede reducirse mediante un diseño de cableado adecuado y el uso de filtros.

1. REPUBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO DE TECNOLOGIA
“ ANTONIO JOSE DE SUCRE “
CARACAS
sistema de comunicación
Modulación
ALUMNO:
Junior Castro
C.I: V-25786160
80- ELECTRÓNICA
07 de Abril 2019

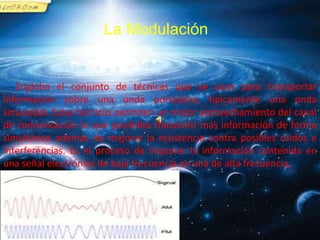

2. La Modulación
Engloba el conjunto de técnicas que se usan para transportar
información sobre una onda portadora, típicamente una onda
sinusoidal. Estas técnicas permiten un mejor aprovechamiento del canal
de comunicación lo que posibilita transmitir más información de forma
simultánea además de mejorar la resistencia contra posibles ruidos e
interferencias. Es el proceso de imponer la información contenida en
una señal electrónica de baja frecuencia en una de alta frecuencia,

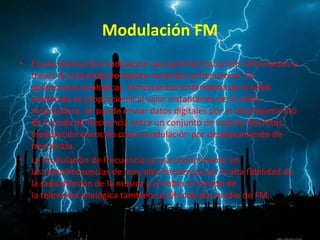

3. Modulación FM
• Es una técnica de modulación que permite transmitir información a
través de una onda portadora variando su frecuencia. En
aplicaciones analógicas, la frecuencia instantánea de la señal
modulada es proporcional al valor instantáneo de la señal
moduladora. Se puede enviar datos digitales por el desplazamiento
de la onda de frecuencia entre un conjunto de valores discretos,
modulación conocida como modulación por desplazamiento de
frecuencia.
• La modulación de frecuencia se usa comúnmente en
las radiofrecuencias de muy alta frecuencia por la alta fidelidad de
la radiodifusión de la música y el habla. El sonido de
la televisión analógica también se difunde por medio de FM,

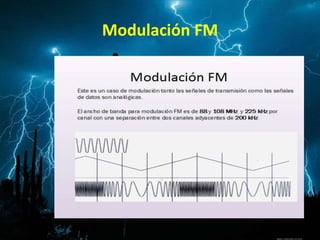

4. Modulación FM

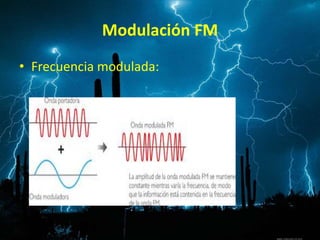

5. Modulación FM
• Frecuencia modulada:

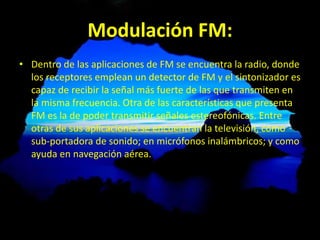

6. Modulación FM:
• Dentro de las aplicaciones de FM se encuentra la radio, donde
los receptores emplean un detector de FM y el sintonizador es
capaz de recibir la señal más fuerte de las que transmiten en
la misma frecuencia. Otra de las características que presenta
FM es la de poder transmitir señales estereofónicas. Entre
otras de sus aplicaciones se encuentran la televisión, como
sub-portadora de sonido; en micrófonos inalámbricos; y como
ayuda en navegación aérea.

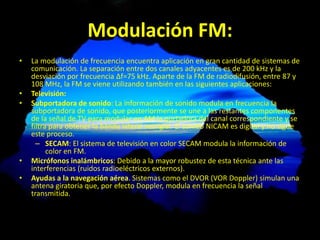

7. Modulación FM:
• La modulación de frecuencia encuentra aplicación en gran cantidad de sistemas de
comunicación. La separación entre dos canales adyacentes es de 200 kHz y la
desviación por frecuencia Δf=75 kHz. Aparte de la FM de radiodifusión, entre 87 y
108 MHz, la FM se viene utilizando también en las siguientes aplicaciones:
• Televisión:
• Subportadora de sonido: La información de sonido modula en frecuencia la
subportadora de sonido, que posteriormente se une a las restantes componentes
de la señal de TV para modular en AM la portadora del canal correspondiente y se
filtra para obtener la banda lateral vestigial. El sonido NICAM es digital y no sigue
este proceso.
– SECAM: El sistema de televisión en color SECAM modula la información de
color en FM.
• Micrófonos inalámbricos: Debido a la mayor robustez de esta técnica ante las
interferencias (ruidos radioeléctricos externos).
• Ayudas a la navegación aérea. Sistemas como el DVOR (VOR Doppler) simulan una
antena giratoria que, por efecto Doppler, modula en frecuencia la señal
transmitida.

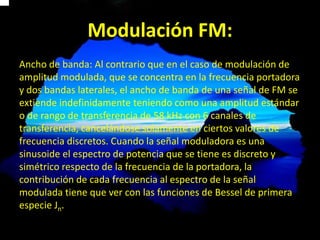

8. Modulación FM:
Ancho de banda: Al contrario que en el caso de modulación de
amplitud modulada, que se concentra en la frecuencia portadora
y dos bandas laterales, el ancho de banda de una señal de FM se
extiende indefinidamente teniendo como una amplitud estándar
o de rango de transferencia de 58 kHz con 6 canales de
transferencia, cancelándose solamente en ciertos valores de
frecuencia discretos. Cuando la señal moduladora es una
sinusoide el espectro de potencia que se tiene es discreto y
simétrico respecto de la frecuencia de la portadora, la
contribución de cada frecuencia al espectro de la señal
modulada tiene que ver con las funciones de Bessel de primera
especie Jn.

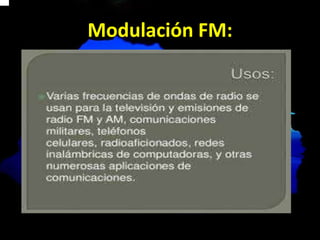

9. Modulación FM:

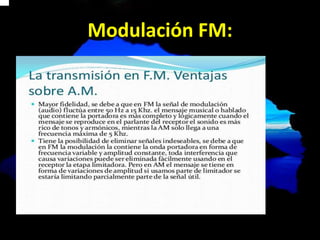

10. Modulación FM:

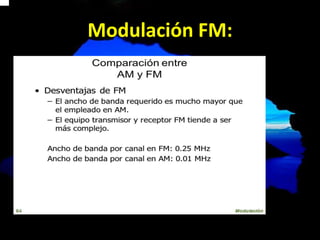

11. Modulación FM:

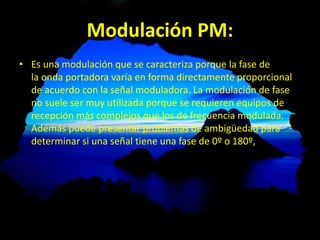

12. Modulación PM:
• Es una modulación que se caracteriza porque la fase de
la onda portadora varía en forma directamente proporcional
de acuerdo con la señal moduladora. La modulación de fase
no suele ser muy utilizada porque se requieren equipos de
recepción más complejos que los de frecuencia modulada.
Además puede presentar problemas de ambigüedad para
determinar si una señal tiene una fase de 0º o 180º,

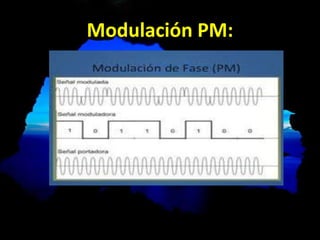

13. Modulación PM:

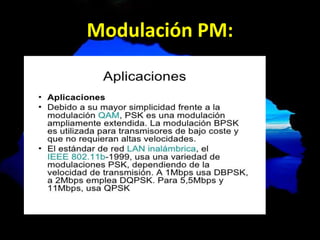

14. Modulación PM:

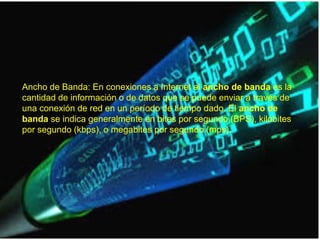

15. Ancho de Banda: En conexiones a Internet el ancho de banda es la
cantidad de información o de datos que se puede enviar a través de
una conexión de red en un período de tiempo dado. El ancho de
banda se indica generalmente en bites por segundo (BPS), kilobites
por segundo (kbps), o megabites por segundo (mps).

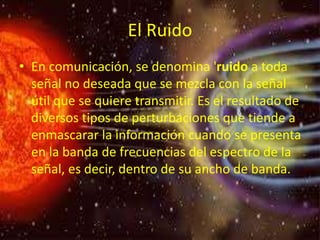

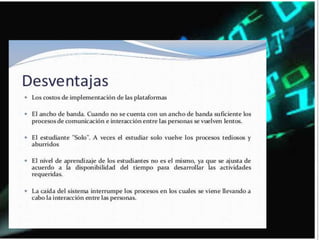

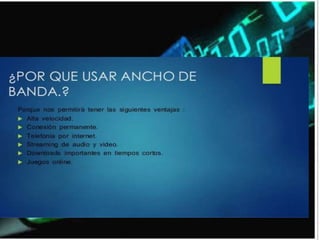

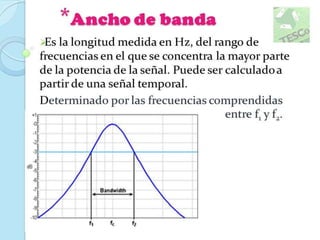

19. El Ruido
• En comunicación, se denomina 'ruido a toda
señal no deseada que se mezcla con la señal
útil que se quiere transmitir. Es el resultado de
diversos tipos de perturbaciones que tiende a
enmascarar la información cuando se presenta
en la banda de frecuencias del espectro de la
señal, es decir, dentro de su ancho de banda.

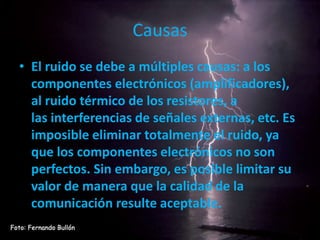

20. Causas
• El ruido se debe a múltiples causas: a los
componentes electrónicos (amplificadores),
al ruido térmico de los resistores, a
las interferencias de señales externas, etc. Es
imposible eliminar totalmente el ruido, ya
que los componentes electrónicos no son
perfectos. Sin embargo, es posible limitar su
valor de manera que la calidad de la
comunicación resulte aceptable.

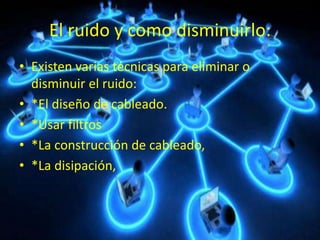

21. El ruido y como disminuirlo:
• Existen varias técnicas para eliminar o
disminuir el ruido:
• *El diseño de cableado.
• *Usar filtros
• *La construcción de cableado,
• *La disipación,

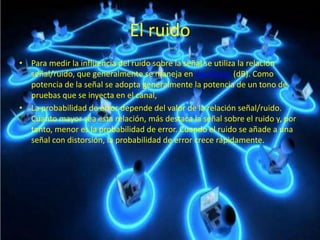

22. El ruido
• Para medir la influencia del ruido sobre la señal se utiliza la relación
señal/ruido, que generalmente se maneja en decibelios (dB). Como
potencia de la señal se adopta generalmente la potencia de un tono de
pruebas que se inyecta en el canal,
• La probabilidad de error depende del valor de la relación señal/ruido.
Cuanto mayor sea esta relación, más destaca la señal sobre el ruido y, por
tanto, menor es la probabilidad de error. Cuando el ruido se añade a una
señal con distorsión, la probabilidad de error crece rápidamente.

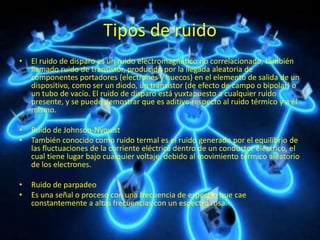

23. Tipos de ruido
• El ruido de disparo es un ruido electromagnético no correlacionado, también
llamado ruido de transistor, producido por la llegada aleatoria de
componentes portadores (electrones y huecos) en el elemento de salida de un
dispositivo, como ser un diodo, un transistor (de efecto de campo o bipolar) o
un tubo de vacío. El ruido de disparo está yuxtapuesto a cualquier ruido
presente, y se puede demostrar que es aditivo respecto al ruido térmico y a él
mismo.
• Ruido de Johnson-Nyquist
• También conocido como ruido termal es el ruido generado por el equilibrio de
las fluctuaciones de la corriente eléctrica dentro de un conductor eléctrico, el
cual tiene lugar bajo cualquier voltaje, debido al movimiento térmico aleatorio
de los electrones.
• Ruido de parpadeo
• Es una señal o proceso con una frecuencia de espectro que cae
constantemente a altas frecuencias con un espectro rosa.

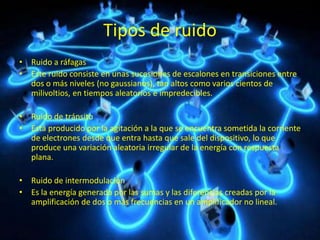

24. Tipos de ruido
• Ruido a ráfagas
• Este ruido consiste en unas sucesiones de escalones en transiciones entre
dos o más niveles (no gaussianos), tan altos como varios cientos de
milivoltios, en tiempos aleatorios e impredecibles.
• Ruido de tránsito
• Está producido por la agitación a la que se encuentra sometida la corriente
de electrones desde que entra hasta que sale del dispositivo, lo que
produce una variación aleatoria irregular de la energía con respuesta
plana.
• Ruido de intermodulación
• Es la energía generada por las sumas y las diferencias creadas por la
amplificación de dos o más frecuencias en un amplificador no lineal.
