Este documento describe los conceptos básicos de la geometría descriptiva, incluyendo el sistema diédrico de proyección, los elementos principales como los planos de proyección y la línea de tierra, y cómo se representan geométricamente los puntos, rectas y planos a través de proyecciones sobre los planos del sistema. Explica que un punto tiene una doble proyección y se define por su cota y alejamiento, mientras que una recta se determina por la unión de dos puntos y tiene un punto de traza, y un plano puede definirse por

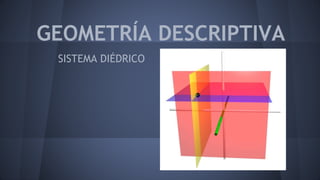

1. GEOMETRÍA DESCRIPTIVA
SISTEMA DIÉDRICO

2. FUNDAMENTOS
Sistema de proyección.
Elementos principales:
Planos de proyección.
Línea de tierra.
Cuadrantes.
Planos bisectores.
Coordenadas.
Un ejemplo con un punto.

3. EL PUNTO
Es el elemento mínimo de
trabajo.
Tiene una doble proyección
sobre cada uno de los
planos del sistema.
La altura se denomina cota.
La separación alejamiento.
Tiene distintas posiciones
según su colocación con
respecto a los planos de
proyección.

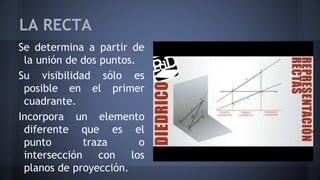

4. LA RECTA
Se determina a partir de
la unión de dos puntos.
Su visibilidad sólo es
posible en el primer
cuadrante.
Incorpora un elemento
diferente que es el
punto traza o
intersección con los
planos de proyección.

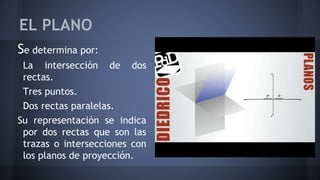

5. EL PLANO
Se determina por:
La intersección de dos
rectas.
Tres puntos.
Dos rectas paralelas.
Su representación se indica
por dos rectas que son las
trazas o intersecciones con
los planos de proyección.

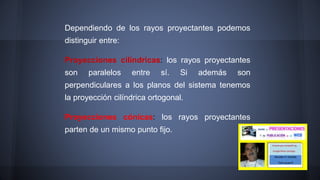

6. Dependiendo de los rayos proyectantes podemos
distinguir entre:
Proyecciones cilíndricas: los rayos proyectantes
son paralelos entre sí. Si además son
perpendiculares a los planos del sistema tenemos
la proyección cilíndrica ortogonal.
Proyecciones cónicas: los rayos proyectantes
parten de un mismo punto fijo.
