El documento describe los principales componentes de los sistemas de combustible, aceite y refrigeración de un motor C7 Acert. En el sistema de combustible se enumeran 13 componentes como el tanque de combustible, bombas, conductos de alta presión e inyectores. El sistema de aceite lista 13 elementos que incluyen el múltiple de aceite, filtro, bomba y enfriador de aceite. El sistema de refrigeración nombra 15 partes como la bomba de agua, radiador, culata y ventilador.

1. SISTEMAS DEL
MOTOR C7 ACERT

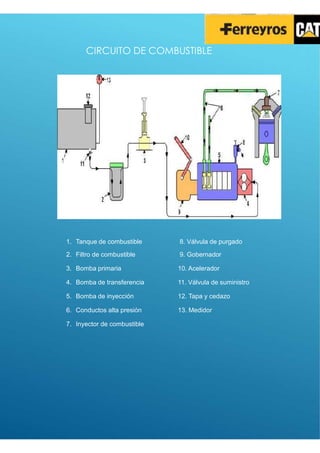

2. 1. Tanque de combustible 8. Válvula de purgado
2. Filtro de combustible 9. Gobernador
3. Bomba primaria 10. Acelerador
4. Bomba de transferencia 11. Válvula de suministro
5. Bomba de inyección 12. Tapa y cedazo
6. Conductos alta presión 13. Medidor
7. Inyector de combustible
CIRCUITO DE COMBUSTIBLE

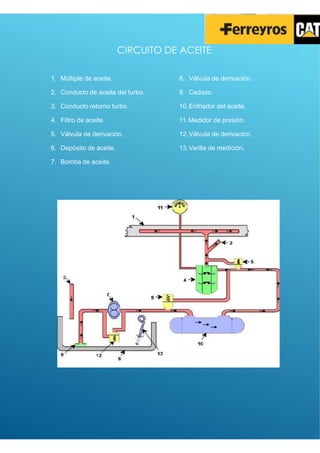

3. 1. Múltiple de aceite.
2. Conducto de aceite del turbo.
3. Conducto retorno turbo.
4. Filtro de aceite.
5. Válvula de derivación.
6. Depósito de aceite.
7. Bomba de aceite.
8. Válvula de derivación.
9. Cedazo.
10.Enfriador del aceite.
11.Medidor de presión.
12.Válvula de derivación.
13.Varilla de medición.
CIRCUITO DE ACEITE

4. SISTEMA DE ADMISION DE AIRE
11

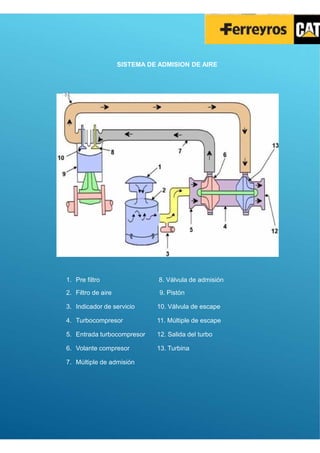

1. Pre filtro 8. Válvula de admisión
2. Filtro de aire 9. Pistón
3. Indicador de servicio 10. Válvula de escape
4. Turbocompresor 11. Múltiple de escape
5. Entrada turbocompresor 12. Salida del turbo
6. Volante compresor 13. Turbina
7. Múltiple de admisión

5. 1. Bomba de agua 9. Conducto de entrada al radiador
2. Conducto de salida 10. Radiador
3. Compartimiento de cilindros 11. Tapa del radiador
4. Enfriador aceite de motor 12. Enfriador aceite transmisión
5. Culata 13. Ventilador
6. Distribuidor de agua 14. Correa del ventilador
7. Termostato 15. Polea del ventilador
8. Conducto derivación
SISTEMA DE REFRIGERACION
