Sistemas ecologicos.

SISTEMAS DE ECOLOGÍA.
INTEGRANTES:
Gutiérrez López Carla Beatríz.
Ruedas Canchola Marcelino de Jesús.
Valdivia Ruíz José Alejandro.
Lic. En Arquitectura. 5B. T/M.

Energía fotovoltaica.
La utilización de paneles solares con fotoceldas servirán para producir energía fotovoltaica y
reducir los costos de energía eléctrica. La generación de energía eléctrica (AC/DC) se obtiene
a través de la transformación de la energía solar usando celdas solares que se conectan
formando un arreglo que se conecta a un controlador de carga. Esta energía se puede
almacenar en baterías, se usa de forma directa o se transforma a corriente alterna.
Este es un servicio que disminuye la dependencia hacia CFE reduciendo hasta un 20% el
costo de la energía eléctrica.

PANELES SOLARES EN LOSTECHOS
Los paneles solares son un sistema de abastecimiento de energía que aprovecha la energía del sol y, por lo tanto, es
una energía casi eterna, al menos hasta que el sol siga funcionando seguirá existiendo. Es difícil imaginar otro tipo de
energía tan poderosa y renovable como la energía del astro que nos alumbra.
Los paneles solares son muy silenciosos y muy limpios, lo que lo hace perfecto para hogares en los que se necesita
tranquilidad, por ejemplo, cuando una mujer esté con las semanas de embarazo.
Ahorran mucha energía, ahorrando dinero a final de mes.
Los paneles solares permiten el autoabastecimiento y reducen la dependencia energética de los ciudadanos.
FUENTE DE INFORMACIÓN: eficiencieenergeticaenlaedificacion2-121221015140-phpapp02.pdf.

Una luminaria solar es un dispositivo de iluminación compuesto por una
lámpara de LED, un panel solar fotovoltaico, y una batería recargable. Las
luminarias solares para alumbrado público pueden tener la lámpara, panel
solar y batería integrados en una sola unidad. Lámparas solares interiores
con paneles solares montados por separado-se utilizan para la iluminación
general, donde la energía generada en el centro no es conveniente o
económicamente disponible. La Iluminación del hogar con energía solar
puede desplazar a las fuentes de luz, como las lámparas de queroseno, el
ahorro de dinero para el usuario, y la reducción de los riesgos de incendio y
de contaminación.
ENERGIA SOLAR PARA ILUMINACION

Aguas Pluviales.
Esta agua será filtrada y reutilizadas para riego y usos comunes.
El diseño de este sistema de captación de agua de lluvia cuenta con un eficaz proceso de recolección y almacenamiento y con
una capacidad de 5,000 a 10,000 litros de agua para su reutilización en funciones básicas como: usos sanitarios, riego (áreas
verdes), lavado de pisos y lavado de coches.
Fácil instalación
El sistema tiene un diseño simple que facilita su instalación, uso y mantenimiento. Está compuesto por una cisterna pluvial, un
filtro pluvial, kit de canaletas y bomba manual (opcional); además es compatible con distintas tuberías como PP y PVC.
FUENTE DE INFORMACIÓN: http://www.greywaternet.com/tratamiento-aguas-grises.html
http://www.rotoplas.com/productos/almacenamiento/sistema-de-captacion-pluvial/
http://www.panelessolares.com.mx/

Aguas grises.
Las aguas grises son todas aquellas utilizadas en duchas, bañeras y lavabos. Denominamos reciclaje o tratamiento de aguas grises al
sistema que nos permite utilizar esta agua para usos en los que no es imprescindible el agua potable, tales como inodoros, riego, o
limpieza de suelos o vehículos.
El tratamiento de aguas grises puede ser doméstico o industrial. Básicamente, el procedimiento es en ambos casos el mismo, y sólo varía
el volumen del agua tratada. Para poder tratar las aguas grises es necesario que el edificio disponga de dos sistemas hidráulicos
independientes: por un lado el de las aguas grises, es decir, el de las aguas que proceden de los lavabos y las duchas y baños, y por otro
lado el resto de los desagües de la edificación. Por este motivo, lo mejor para optimizar la amortización del sistema es planificar la
inclusión de un sistema de aguas grises ya cuando se está planificando la construcción del edificio. Estas aguas son recogidas y enviadas
al sistema de tratamiento de aguas grises, donde pasa por una serie de filtros y procedimientos.

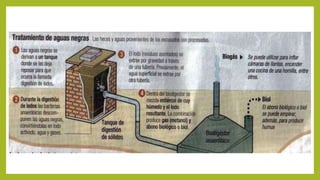

Aguas negras.
La recolección de las aguas negras se realiza mediante un sistema de alcantarillado y almacenaje en
fosas, para después pasar por una serie de pasos para la filtración y poder así obtener su utilización
como sistema de riego para las áreas verdes de la edificación.

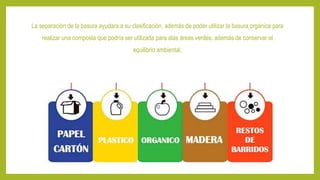

La separación de la basura ayudara a su clasificación, además de poder utilizar la basura orgánica para
realizar una composta que podría ser utilizada para alas áreas verdes, además de conservar el
equilibrio ambiental.

1-. Aprovechamiento de las condiciones climáticas locales.
A través de:
• La orientación del edificio.
• Ventilación natural.
• Iluminación natural.
• Captación energía solar directa (ventanas y muros).
• Captación a través de colectores térmicos y fotovoltaicos.
• Otros recursos locales (temperatura de los freáticos, etc.)

ESTRATEGIAS BIOCLIMÁTICAS PARA CALENTAMIENTO PASIVO
• Baja superficie exterior en relación al volumen interior (compactos)
• Maximizar ganancias solares con la orientación.
• Reducir la superficie expuesta al norte y a vientos dominantes.
• Aislamiento de la superficie perimetral de la edificación.
• Control de la ventilación natural y de las infiltraciones. (Situación de huecos alejados de las esquinas del edificio y de vientos dominantes).
• Disminuir la diferencia entre temperatura interior y exterior, para disminuir la pérdida de calor por los cerramientos:
• Uso de espacios tapón en fachadas norte y de invernaderos acristalados al sur. Uso recomendable del atrio y de patios para conseguir
espacios de amortiguación y facilitar entrada de iluminación natural al interior de la edificación.
• Uso de cerramientos con masa térmica almacenar la energía calorífica.

ESTRATEGIAS BIOCLIMÁTICAS PARA ENFRIAMIENTO PASIVO
• Minimizar ganancias solares. Protección solar de cerramientos.
• Reducir la superficie de fachadas expuestas a la radicación solar.
• Aislamiento de los huecos soleados y de la cubierta especialmente .
• Utilización de la ventilación natural y la infiltración con control cuando las temperaturas exteriores sean altas.
• Situación de huecos en fachadas de sombra y orientados en la dirección de los vientos.
• Usar espacios de amortiguación en las fachadas sur. Uso de patios como espacios intermedios, para permitir el paso de
corrientes de aire y facilitar la iluminación a los espacios interiores.
• Uso de estrategias con agua para favorecer la evaporación y reducir la sensación de calor.
• Uso de cerramientos con masa térmica para evitar el sobrecalentamiento interior provocado por exceso de radiación.

CRITERIOS GENERALES:
• Fachada Sur (± 45º) las aberturas se dimensionan para favorecer las
• aportaciones solares en invierno (con protecciones solares en verano)
• Fachada Norte (± 45º) las aberturas se dimensionan para minimizar las
• pérdidas energéticas en invierno (con doble acristalamiento)
• Fachada Este (± 45º) las aberturas se dimensionan para favorecer las
• aportaciones solares en invierno.
• Fachada Oeste (± 45º) las aberturas se dimensionan únicamente para minimizar las aportaciones solares en
verano.

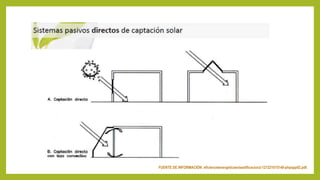

CAPTACIÓN SOLAR.

MEDIDAS PARA EVITAR EL SOBRECALENTAMIENTO POR RADIACIÓN SOLAR:
• -. Para los huecos acristalados:
• Estudio de la orientación, sombreamiento, selección de vidrios.
• -. Para la cubierta:
• Color de la superficie, ventilación, recubrimiento vegetal.
• -. Para las fachadas:
• Color de la superficie, sombreamiento, ventilación.

COMO CRITERIOS GENERALES EN LOS HUECOS ACRISTALADOS:
• Se estudiará el factor solar y el factor de sombra de ventanas y lucernarios, limitados en función de la zona
climática, orientación del edificio y la carga interna la carga interna del edificio (CTE DB-HE1)
• En la fachada Sur (± 45º) se colocarán voladizos de protección solar justificando que los aleros evitarán la
entrada del sol en verano, pero no producirán sombras que impidan la captación solar en invierno.
• En la fachada Oeste (± 45º) se asegurará la sombra mediante aleros verticales (móviles o fijos)
independientes de la persiana convencional (sombra mínima 90 % del cristal entre el 1 de julio y el 31 de
agosto).

CRITERIOS EN LA ORIENTACIÓN DE LOS HUECOS:
• FAVORABLE Norte-Sur
Mínimos valores de radiación en verano y los
mayores en invierno al sur.
• DESFAVORABLE Este –Oeste.
Mayores valores de radiación en verano y los
menores en invierno.

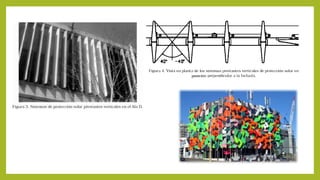

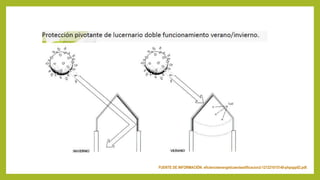

SOMBREAMIENTO MEDIANTE ELEMENTOS DE PROTECCIÓN
SOLAR:
• Elementos fijos propios del edificio (voladizos, lamas fijas)
• Elementos móviles o dispositivos en el edificio (persianas, lamas móviles)
• Elementos externos al edificio (vegetación)

FACHADASVENTILADAS.
Fachadas de “doble epidermis”. DOBLE ENVOLVENTE
Asilamiento térmico-posición de verano: próxima al exterior (contraria
invierno)

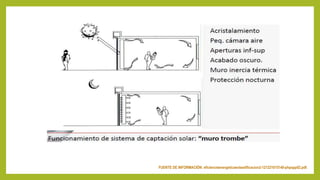

Actuaciones a realizar en el “Muro trombe” en verano.
Funcionamiento del “Muro trombe” en invierno.

La cubierta es el elemento que mayor radiación recibe a lo largo del día (la cubierta plana, en toda su
superficie). Para reducir el calentamiento pueden utilizarse las siguientes medidas:
• Acabados claros o reflectantes, recubrimiento vegetal, aislamiento térmico.
• Para evitar el sobrecalentamiento se recurre a la ventilación de la cubierta.

El recubrimiento vegetal de cubiertas produce numerosos beneficios medioambientales además de limitar
el sobrecalentamiento de la cubierta por radiación solar:
• Filtrado aire, incremento de aislamiento térmico del edificio, absorción acústica, retiene agua lluvia, regula
condiciones higrotérmicas del ambiente inmediato, esparcimiento visual, etc.

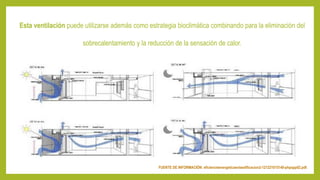

Esta ventilación puede utilizarse además como estrategia bioclimática combinando para la eliminación del
sobrecalentamiento y la reducción de la sensación de calor.

DIFERENTES TÉCNICAS DE VENTILACIÓN NATURAL:
• Natural directa o cruzada.
• Forzada natural: de fachada, de cubiertas, por chimenea solar, por viento.
• Inducida: mediante chimeneas de viento de una de múltiples bocas.
TÉCNICAS DEVENTILACIÓN NATURALCRUZADASEGÚN SI LATEMPERATURA EXTERIOR ES SUPERIORO INFERIOR A LA
INTERIOR.

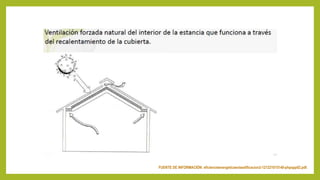

Chimeneas solares (o chimeneas térmicas de ventilación ) para eliminar el
aire caliente estratificado en los techos de las estancias que tiende, de forma natural, a escaparse por ellas es inducido por el
recalentamiento (forzado) de las masas de aire en el extremo superior de la chimenea.

La cubierta se enfría por re irradiación durante la noche.
El aire en contacto con esta superficie fría se enfría a su vez y se emplea para el acondicionamiento del local.

Desde el punto del vista de la transmisión de
calor a través de los cerramientos, el material
más significativo de un cerramiento es el
aislante térmico.

SE INSTALARAN DISPOSITIVOS DE AHORRO DE AGUA CONSISTENTES EN EL MAYOR
NÚMERO DE LOS MECANISMOS SIGUIENTES:
• Inodoros con cisternas de no más de 6 litros y descarga ponderada
• Recogida y utilización de aguas pluviales para riego de jardines.
• Reutilización de aguas grises para descarga del inodoro.
• Grifos electrónicos o mecanismos de aireación del agua.
• Grifería termostática, grifos con sensores infrarrojos, grifos con pulsador temporizador, fluxores y llaves de
regulación antes de los puntos de consumo (CTE DB-HS4)
• Depuración de aguas grises para reducir la contaminación de la red

LA EDIFICACIÓN TENDRÁ UNA TRIPLE RED
DE SANEAMIENTO:
• Una de aguas pluviales, (exclusivamente
de lluvia).
• Otra recogiendo las aguas grises (lavabo)
para su reutilización
• Y otra con desagües de inodoros.

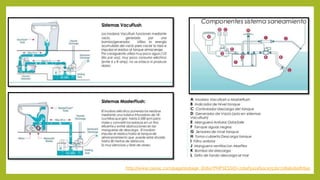

INODOROSALVACIO.
El inodoro de vacío se ha diseñado especialmente como un dispositivo para ahorro de agua y para máxima conveniencia. Se puede instalar en la
pared o en el piso. Ambos modelos están disponibles en porcelana y el modelo de piso está también disponible en acero inoxidable.
El inodoro de vacío se equipa completamente con la válvula de interface, la válvula de agua y el controlador. Requiere sólo un litro de agua por vez y
aproximadamente 60 litros de aire que se succionan al mismo tiempo en el sistema para ayudar en el transporte del agua residual por la red de
tuberías hasta la estación de vacío. El inodoro tiene boquillas en acero inoxidable a ambos lados del tazón por los cuales se rocía agua para enjuagar.
El diámetro del tubo de salida del inodoro de vacío es aprox. 50 mm y conecta al resto del sistema sanitario por un tubo de tamaño semejante. Todo
desecho que pasa por el inodoro de vacío lo hace por lo tanto también por la red entera de tuberías.
http://www.roevac.com/page/es/page_ID/60?PHPSESSID=71baf5a2afa2ca751bc728960b0876a5

http://www.roevac.com/page/es/page_ID/60?PHPSESSID=71baf5a2afa2ca751bc728960b0876a5

• El agua de lluvia se utilizará para el riego dentro de cada parcela, se conducirá hasta
la red de pluviales o bien a un depósito de gestión municipal para uso de riego
público.
• Las otras aguas se conectarán a la red separativa municipal de alcantarillado.

La edificación tendrá una distribución y una propuesta de espacios que permitan recibir la luz natural y
unos recursos constructivos que obtengan una mayor optimización de la incidencia de la luz solar en el
edificio, en función del tipo de espacios.
EVITANDO EL DESLUMBRAMIENTO PRODUCIDO POR LA RADIACIÓN DIRECTA.
Como elementos arquitectónicos involucrados hay 3 grupos:
• Elementos de conducción de la luz: Galerías, patios, atrios, conductos de luz, conductos solares , etc.
• Elementos de paso de la luz: Ventanas, muros cortinal, lucernarios y claraboyas , etc.
• Elementos de control de la luz: Persianas, vidrios, toldos, lamas, filtros, contraventanas, etc.

Conducto de luz:
Dirigiendo la luz hacia zonas profundas del edificio, incluidas plantas mucho
más inferiores.

CRISTALES DOBLES EN LASVENTANAS
Las ventanas de doble acristalamiento constan de dos capas de vidrio con una capa de gas inerte sellada entre ellos. Esto genera casi el doble de
aislamiento que un cristal simple. Una vez sellado, el material se vuelve hermético.
Ventajas de ventanas con doble acristalamiento:
• Ahorro en coste de energía. La construcción hermética de las ventanas de doble acristalamiento crea un aislamiento térmico. Esto reduce le flujo de calor
entrante y saliente y como consecuencia, se utiliza menos energía para calentar o enfriar una estancia, lo que conlleva una factura de consumo energético más
baja.
• Se reduce la condensación. La humedad en una superficie cálida forma gotitas de agua que se congelan como el hielo. Esto pude dar una sensación térmica
más fría a la estancia, lo que obliga a subir la temperatura del hogar. Sin embargo, el aire entre las dos capas de cristal, además del sellamiento hermético, evita
que la condensación se acumule al bloquear la humedad en climas fríos.
• Aislamiento acústico. Las ventanas con doble acristalamiento mejoran el aislamiento acústico al crear una barrera más gruesa entre el hogar y el entorno
exterior.
• Seguridad anti rotura. Las ventanas de doble acristalamiento son más difíciles de romper que las ventanas de un solo cristal, por lo que aumentará la
seguridad en casa. Esto es debido a que están sellados de forma más apretada que otro tipo de ventanas.
• Reducen los daños que el exceso de luz causa en los muebles. Ya que pueden reducir la cantidad de sol y calor que entra en la habitación. Esto ayuda a
reducir el impacto sobre los muebles, pintura, alfombras, y otros objetos de la casa que expuestos a una luz natural fuerte corren el riesgo de resultar
descoloridos.
• Desventajas de las ventanas de doble acristalamiento:
• No se pueden reparar. El espacio entre las dos hojas de cristal atrapa el aire, formando una capa de aislamiento. Si el cierre no es hermético, aparecerá
condensación entre los cristales. Una ve sellados los paneles no pueden ser separados ni reparados. Habría que reemplazar la ventana.
• Trampa de calor. Durante los meses de invierno, la ventaja es que atrapan el calor, pero durante los meses de verano, el resultado puede ser una habitación
mal ventilada.

• Desventajas de las ventanas de doble acristalamiento:
• No se pueden reparar. El espacio entre las dos hojas de cristal atrapa el aire, formando una capa de aislamiento. Si el cierre
no es hermético, aparecerá condensación entre los cristales. Una ve sellados los paneles no pueden ser separados ni
reparados. Habría que reemplazar la ventana.
• Trampa de calor. Durante los meses de invierno, la ventaja es que atrapan el calor, pero durante los meses de verano, el
resultado puede ser una habitación mal ventilada.
http://hogar.lapipadelindio.com/ahorro/cristales-dobles-para-tus-ventanas

Sistemas ecologicos.

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Sistemas ecologicos.

Más de Charlsarq

Último

Sistemas ecologicos.
