- 1. Sistema arquitectónico sistema formal ARQUITECTURA FUNDAMENTOSTEORICOS DEL DISEÑO DOCENTE ARQ. PETER CHUNG ALONSO FORMA-SIGNIFICADO FORMA-FUNCION 2º SEMESTRE IGNACIO ALBERTO CARDENAS MACIAS TEJEDA TORRES OSCAR ENRIQUE
- 2.

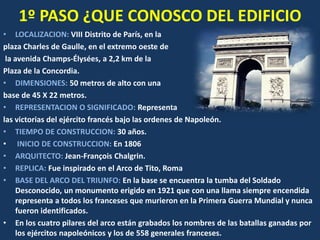

- 3. 1º PASO ¿QUECONOSCO DEL EDIFICIO • LOCALIZACION: VIII Distrito de París, en la plaza Charles de Gaulle, en el extremo oeste de la avenida Champs-Élysées, a 2,2 km de la Plaza de la Concordia. • DIMENSIONES: 50 metros de alto con una base de 45 X 22 metros. • REPRESENTACION O SIGNIFICADO: Representa las victorias del ejército francés bajo las ordenes de Napoleón. • TIEMPO DE CONSTRUCCION: 30 años. • INICIO DE CONSTRUCCION: En 1806 • ARQUITECTO: Jean-François Chalgrin. • REPLICA: Fue inspirado en el Arco de Tito, Roma • BASE DEL ARCO DEL TRIUNFO: En la base se encuentra la tumba del Soldado Desconocido, un monumento erigido en 1921 que con una llama siempre encendida representa a todos los franceses que murieron en la Primera Guerra Mundial y nunca fueron identificados. • En los cuatro pilares del arco están grabados los nombres de las batallas ganadas por los ejércitos napoleónicos y los de 558 generales franceses.
- 4. LOCALIZACION ARCO DE TITOY ARCO DEL TRIUNFO, PARIS NOMBRES DE GENERALES FRANCESES A PARTE ALTA DEL ARCO

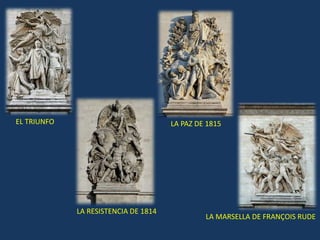

- 5. EL TRIUNFO LA RESISTENCIADE 1814 LA PAZ DE 1815 LA MARSELLA DE FRANÇOIS RUDE

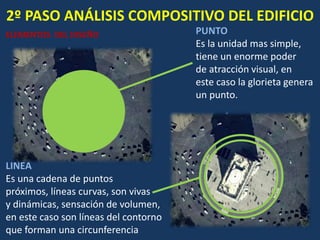

- 6. 2º PASO ANÁLISISCOMPOSITIVO DEL EDIFICIO ELEMENTOS DEL DISEÑO PUNTO Es la unidad mas simple, tiene un enorme poder de atracción visual, en este caso la glorieta genera un punto. LINEA Es una cadena de puntos próximos, líneas curvas, son vivas y dinámicas, sensación de volumen, en este caso son líneas del contorno que forman una circunferencia
- 7. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO PUNTO Es la unidad mas simple, tiene un enorme poder de atracción visual. LINEA Es una cadena de puntos próximos, líneas rectas simbolizan rigidez, fuerza, división de espacio, se toman como ejemplo las molduras.

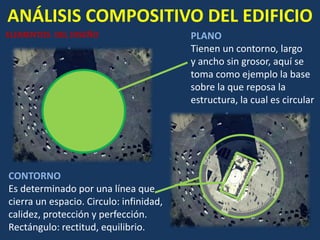

- 8. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO PLANO Tienen un contorno, largo y ancho sin grosor, aquí se toma como ejemplo la base sobre la que reposa la estructura, la cual es circular CONTORNO Es determinado por una línea que cierra un espacio. Circulo: infinidad, calidez, protección y perfección. Rectángulo: rectitud, equilibrio.

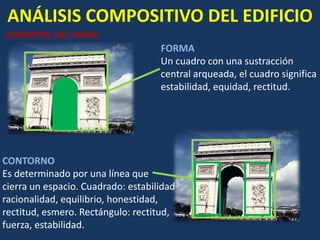

- 9. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO FORMA Un cuadro con una sustracción central arqueada, el cuadro significa estabilidad, equidad, rectitud. CONTORNO Es determinado por una línea que cierra un espacio. Cuadrado: estabilidad racionalidad, equilibrio, honestidad, rectitud, esmero. Rectángulo: rectitud, fuerza, estabilidad.

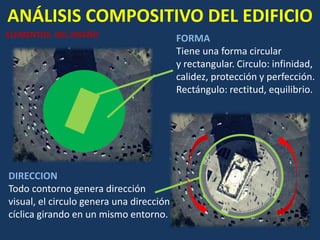

- 10. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO FORMA Tiene una forma circular y rectangular. Circulo: infinidad, calidez, protección y perfección. Rectángulo: rectitud, equilibrio. DIRECCION Todo contorno genera dirección visual, el circulo genera una dirección cíclica girando en un mismo entorno.

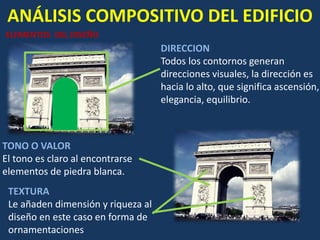

- 11. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO DIRECCION Todos los contornos generan direcciones visuales, la dirección es hacia lo alto, que significa ascensión, elegancia, equilibrio. TONO O VALOR El tono es claro al encontrarse elementos de piedra blanca. TEXTURA Le añaden dimensión y riqueza al diseño en este caso en forma de ornamentaciones

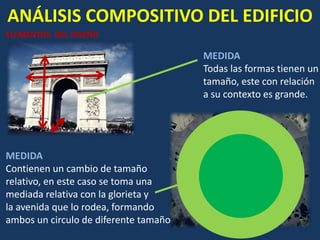

- 12. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO MEDIDA Todas las formas tienen un tamaño, este con relación a su contexto es grande. 10 MEDIDA Contienen un cambio de tamaño relativo, en este caso se toma una mediada relativa con la glorieta y la avenida que lo rodea, formando ambos un circulo de diferente tamaño
- 13. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO COLOR Aquí el monumento se encuentra monocromático COLOR Se distingue de una forma a otra a través de los contrastes de color.

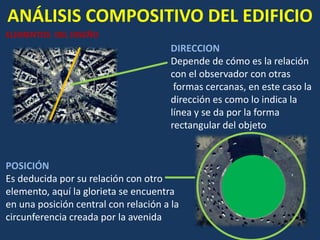

- 14. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO DIRECCION Depende de cómo es la relación con el observador con otras formas cercanas, en este caso la dirección es como lo indica la línea y se da por la forma rectangular del objeto POSICIÓN Es deducida por su relación con otro elemento, aquí la glorieta se encuentra en una posición central con relación a la circunferencia creada por la avenida
- 15. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO ESPACIO De Las formas ocupan un espacio, en este caso el monumento ocupa en espacio vacio en cuanto a formas estructuras y que solo se encontraba ocupado por el aire. ESPACIO Las formas ocupan un espacio, Puede estar ocupado o vacio, en este caso la forma de la glorieta ocupa un espacio central de la autopista que tiene la misma forma pero diferente escala.
- 16. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO GRAVEDAD A las figuras se les atribuye pesadez o liviandad, estabilidad o inestabilidad Aquí el monumento se encuentra Asentado en toda su base creando la percepción de pesadez. GRAVEDAD A las figuras se les atribuye pesadez o liviandad, estabilidad o inestabilidad, Aquí la glorieta se encuentra en un centro creando la percepción de liviandad.
- 17. ANÁLISIS COMPOSITIVO DELEDIFICIO ELEMENTOS DEL DISEÑO SIGNIFICADO Todo diseño transporta un significado en este caso el arco fue diseñado con el significado de gloria y triunfo. FUNCION Todo diseño tiene un determinado propósito, en este caso este arco fue creado para que el ejercito francés al volver de la guerra pasaran por este arco. REPRESENTACION Cuando una forma deriva de la naturaleza o de algo hecho por el humano es representativa.

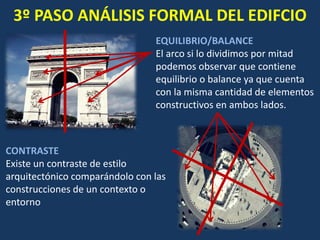

- 18. 3º PASO ANÁLISISFORMAL DEL EDIFCIO EQUILIBRIO/BALANCE El arco si lo dividimos por mitad podemos observar que contiene equilibrio o balance ya que cuenta con la misma cantidad de elementos constructivos en ambos lados. CONTRASTE Existe un contraste de estilo arquitectónico comparándolo con las construcciones de un contexto o entorno

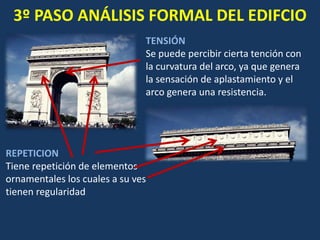

- 19. 3º PASO ANÁLISISFORMAL DEL EDIFCIO TENSIÓN Se puede percibir cierta tención con la curvatura del arco, ya que genera la sensación de aplastamiento y el arco genera una resistencia. REPETICION Tiene repetición de elementos ornamentales los cuales a su ves tienen regularidad
- 20. 3º PASO ANÁLISISFORMAL DEL EDIFCIO GRADACION Al utilizar la ley de cierre de gestalt podemos ver que tiene gradación de rectángulos. RADIACION Tienen una radiación centrifuga de líneas rectas las cuales parten desde un exterior hacia un centro en este caso el elemento arquitectónico 333

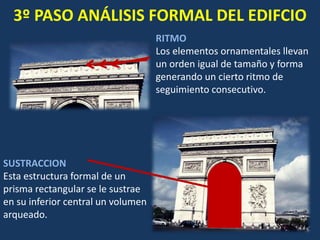

- 21. 3º PASO ANÁLISISFORMAL DEL EDIFCIO RITMO Los elementos ornamentales llevan un orden igual de tamaño y forma generando un cierto ritmo de seguimiento consecutivo. SUSTRACCION Esta estructura formal de un prisma rectangular se le sustrae en su inferior central un volumen arqueado.

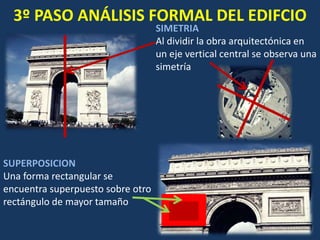

- 22. 3º PASO ANÁLISISFORMAL DEL EDIFCIO SIMETRIA Al dividir la obra arquitectónica en un eje vertical central se observa una simetría SUPERPOSICION Una forma rectangular se encuentra superpuesto sobre otro rectángulo de mayor tamaño

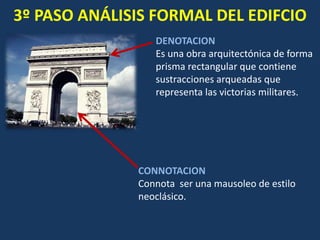

- 23. 3º PASO ANÁLISISFORMAL DEL EDIFCIO DENOTACION Es una obra arquitectónica de forma prisma rectangular que contiene sustracciones arqueadas que representa las victorias militares. CONNOTACION Connota ser una mausoleo de estilo neoclásico.
- 24. 4º PASO ANÁLISISFORMAL LINGÜISTICO FUNCION REPRESENTATIVA Monumento destinado para conmemorar las victorias de combate y personas caídas durante este evento en Francia. FUNCION EMOTIVA El autor plasma en la obra el sentimiento de alegría o la felicidad por el haber logrado victorias en las batallas de aquel entonces.

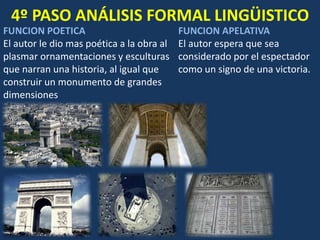

- 25. 4º PASO ANÁLISISFORMAL LINGÜISTICO FUNCION POETICA El autor le dio mas poética a la obra al plasmar ornamentaciones y esculturas que narran una historia, al igual que construir un monumento de grandes dimensiones FUNCION APELATIVA El autor espera que sea considerado por el espectador como un signo de una victoria.

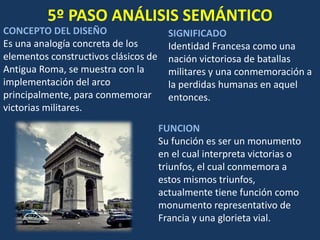

- 26. 5º PASO ANÁLISISSEMÁNTICO CONCEPTO DEL DISEÑO Es una analogía concreta de los elementos constructivos clásicos de Antigua Roma, se muestra con la implementación del arco principalmente, para conmemorar victorias militares. SIGNIFICADO Identidad Francesa como una nación victoriosa de batallas militares y una conmemoración a la perdidas humanas en aquel entonces. FUNCION Su función es ser un monumento en el cual interpreta victorias o triunfos, el cual conmemora a estos mismos triunfos, actualmente tiene función como monumento representativo de Francia y una glorieta vial.
