Este documento describe el proceso de soldadura con electrodo, en el que la fusión del metal se produce por un arco eléctrico entre el electrodo revestido y el metal base. El material de aportación procede de la fusión del electrodo, y la protección se obtiene por los gases y escoria del revestimiento. Se explican las ventajas, como que el equipo es sencillo y portátil, y las limitaciones, como que es un proceso lento y requiere habilidad. Finalmente, se indican las aplicaciones principales de este proceso de sold

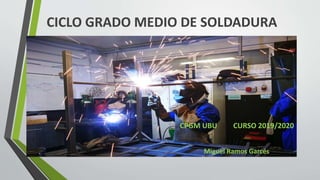

1. CICLO GRADO MEDIO DE SOLDADURA
CPGM UBU CURSO 2019/2020
Miguel Ramos Garcés

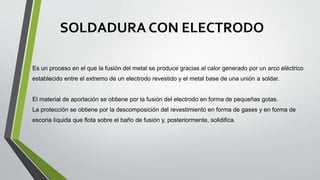

2. SOLDADURA CON ELECTRODO
Es un proceso en el que la fusión del metal se produce gracias al calor generado por un arco eléctrico
establecido entre el extremo de un electrodo revestido y el metal base de una unión a soldar.
El material de aportación se obtiene por la fusión del electrodo en forma de pequeñas gotas.
La protección se obtiene por la descomposición del revestimiento en forma de gases y en forma de
escoria líquida que flota sobre el baño de fusión y, posteriormente, solidifica.

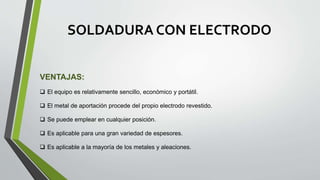

3. SOLDADURA CON ELECTRODO
VENTAJAS:
 El equipo es relativamente sencillo, económico y portátil.
 El metal de aportación procede del propio electrodo revestido.
 Se puede emplear en cualquier posición.
 Es aplicable para una gran variedad de espesores.
 Es aplicable a la mayoría de los metales y aleaciones.

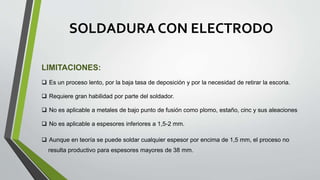

4. SOLDADURA CON ELECTRODO
LIMITACIONES:
 Es un proceso lento, por la baja tasa de deposición y por la necesidad de retirar la escoria.
 Requiere gran habilidad por parte del soldador.
 No es aplicable a metales de bajo punto de fusión como plomo, estaño, cinc y sus aleaciones
 No es aplicable a espesores inferiores a 1,5-2 mm.
 Aunque en teoría se puede soldar cualquier espesor por encima de 1,5 mm, el proceso no
resulta productivo para espesores mayores de 38 mm.

5. APLICACIONES DEL ELECTRODO
 Especialmente en soldaduras de producción cortas, trabajos de mantenimiento y reparación.
 La mayor parte de las aplicaciones del soldeo por arco con electrodos revestidos se dan con
espesores comprendidos entre 3 y 38 mm.
 El proceso es aplicable en todo tipo de materiales.
 Los sectores de aplicación son la construcción naval, de máquinas, estructuras, tanques,
puentes, recipientes a presión y calderas, refinerías de petróleo, oleoductos y gaseoductos.

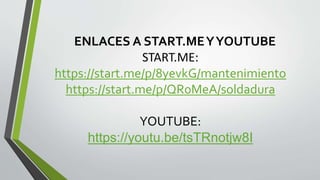

6. ENLACES A START.MEYYOUTUBE
START.ME:
https://start.me/p/8yevkG/mantenimiento
https://start.me/p/QR0MeA/soldadura
YOUTUBE:
https://youtu.be/tsTRnotjw8I
