El documento describe los pasos para soldar diferentes componentes en la construcción de un puente, incluyendo soldar una base con diámetros entre 50 y 40 mm a un plano base, soldar un componente con diámetros entre 70 y 60 mm a una base inclinada, y los pasos para definir caras y lados al dibujar en 3D.

5. PUENTE DE OPORTO

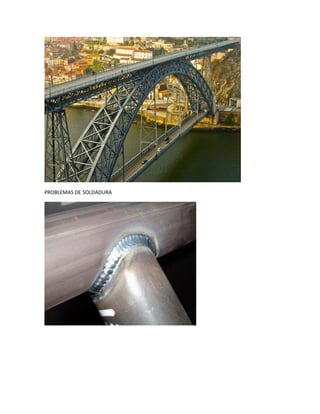

6. PROBLEMAS DE SOLDADURA

7. http://www.aracuan.com.ar/cama.htm

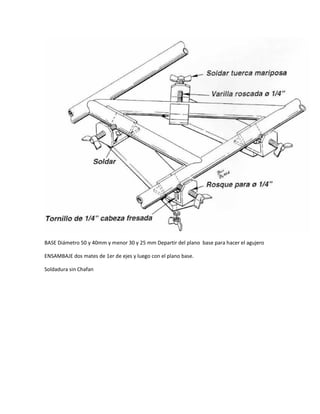

8. BASE Diámetro 50 y 40mm y menor 30 y 25 mm Departir del plano base para hacer el agujero
ENSAMBAJE dos mates de 1er de ejes y luego con el plano base.
Soldadura sin Chafan

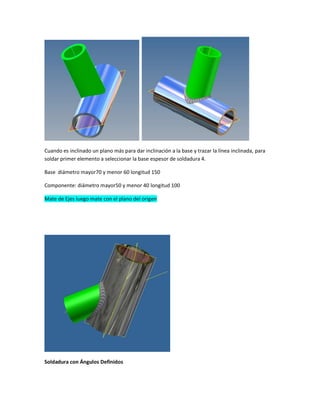

9. Cuando es inclinado un plano más para dar inclinación a la base y trazar la línea inclinada, para
soldar primer elemento a seleccionar la base espesor de soldadura 4.
Base diámetro mayor70 y menor 60 longitud 150
Componente: diámetro mayor50 y menor 40 longitud 100
Mate de Ejes luego mate con el plano del origen
Soldadura con Ángulos Definidos

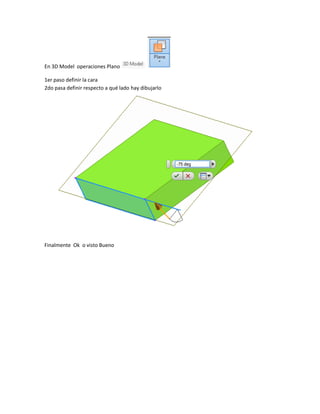

10. En 3D Model operaciones Plano
1er paso definir la cara
2do pasa definir respecto a qué lado hay dibujarlo
Finalmente Ok o visto Bueno

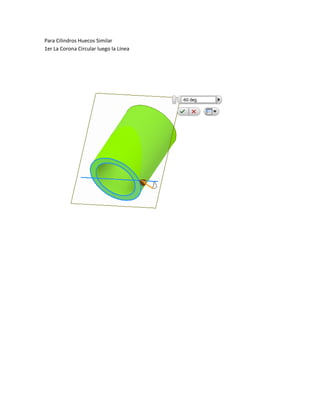

11. Para Cilindros Huecos Similar
1er La Corona Circular luego la Línea
