El documento proporciona instrucciones paso a paso para crear un modelo de una armadura en un programa de ingeniería civil. Primero se define el número de líneas que cortan el eje X, Y y Z y las distancias entre puntos. Luego se dibuja la armadura y se definen los puntos de empotramiento. Finalmente, se especifican las secciones transversales de las columnas y vigas y se asignan los materiales con sus propiedades.

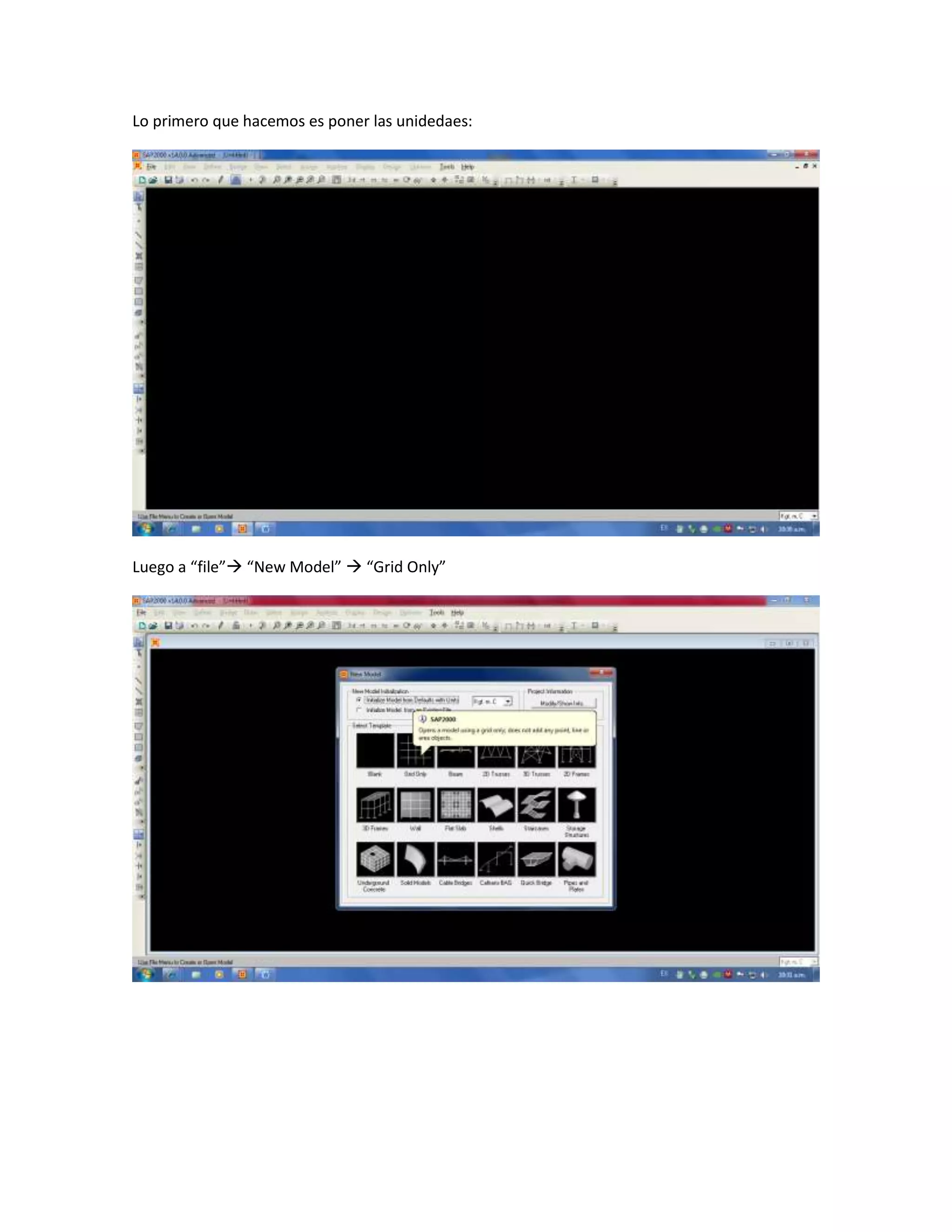

1. Lo primero que hacemos es poner las unidedaes:
Luego a “file” “New Model”  “Grid Only”

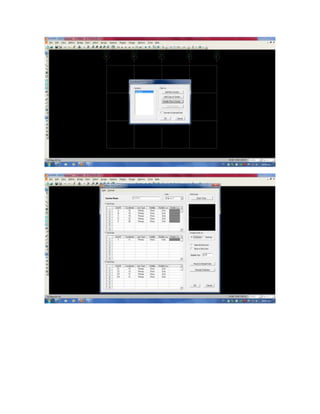

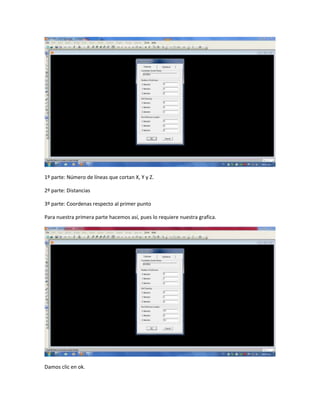

2. 1º parte: Número de líneas que cortan X, Y y Z.
2º parte: Distancias
3º parte: Coordenas respecto al primer punto
Para nuestra primera parte hacemos así, pues lo requiere nuestra grafica.

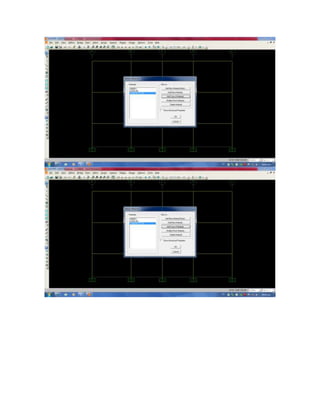

Damos clic en ok.

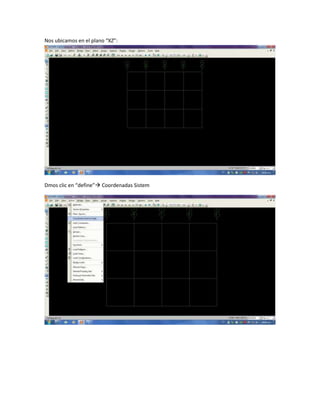

3. Nos ubicamos en el plano “XZ”:
Dmos clic en “define” Coordenadas Sistem

5. Le damos clic en “OK”, y nuevamente “Ok”.

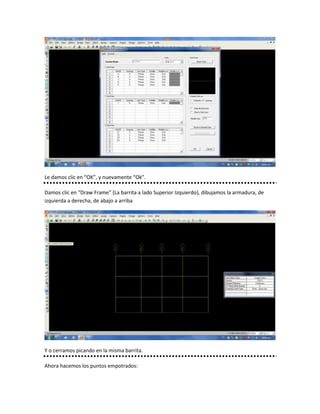

Damos clic en “Draw Frame” (La barrita a lado Superior Izquierdo), dibujamos la armadura, de
izquierda a derecha, de abajo a arriba
Y o cerramos picando en la misma barrita.
Ahora hacemos los puntos empotrados:

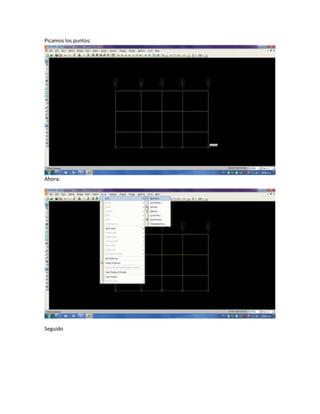

6. Picamos los puntos:
Ahora:
Seguido

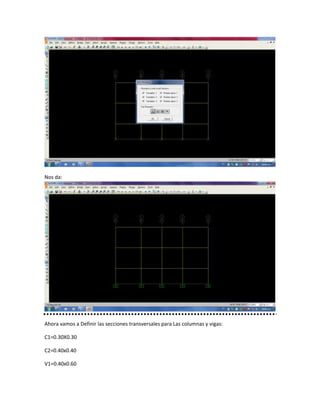

7. Nos da:
Ahora vamos a Definir las secciones transversales para Las columnas y vigas:
C1=0.30X0.30
C2=0.40x0.40
V1=0.40x0.60

8. V2=0.3x0.5

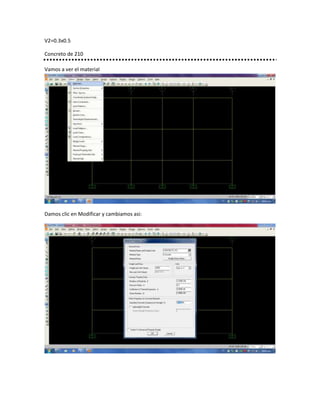

Concreto de 210
Vamos a ver el material
Damos clic en Modificar y cambiamos asi:

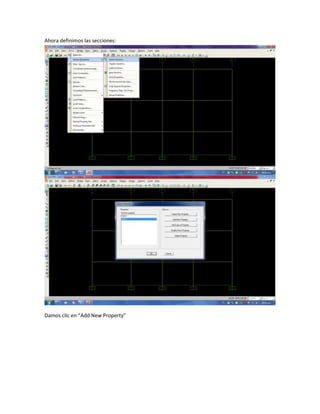

10. Ahora definimos las secciones:

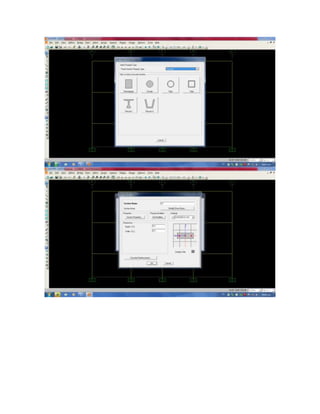

Damos clic en “Add New Property”

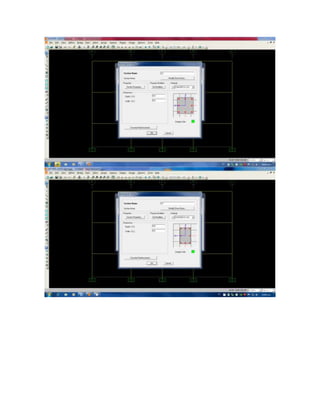

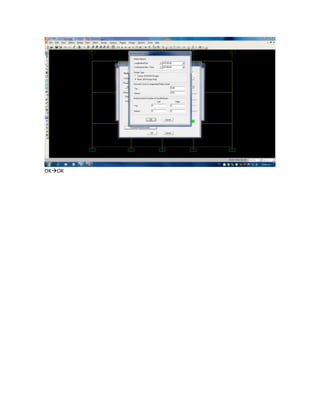

13. OKOK

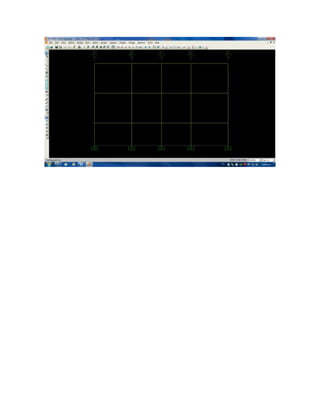

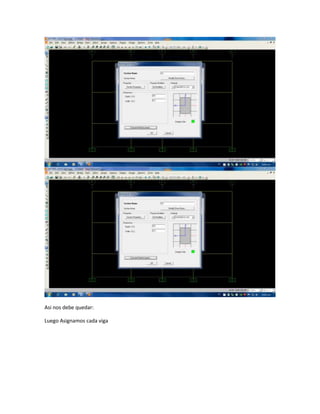

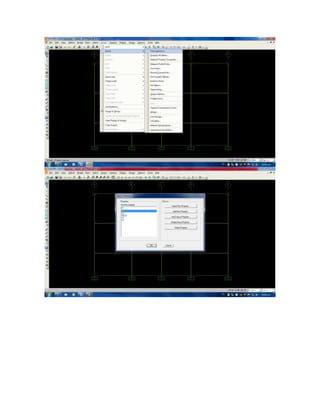

14. Asi nos debe quedar:
Luego Asignamos cada viga
