1. ING M A MORAN T Página 1

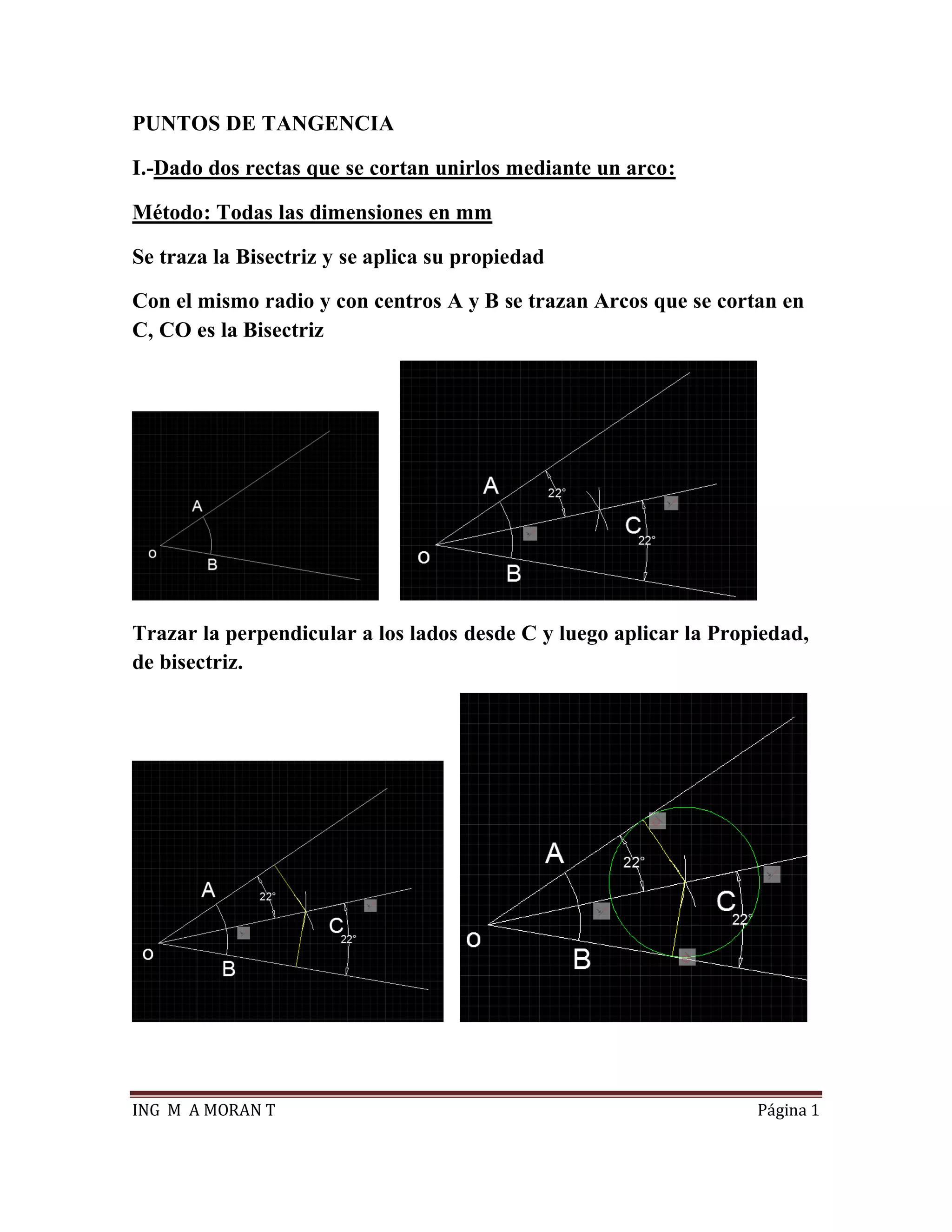

PUNTOS DE TANGENCIA
I.-Dado dos rectas que se cortan unirlos mediante un arco:
Método: Todas las dimensiones en mm
Se traza la Bisectriz y se aplica su propiedad
Con el mismo radio y con centros A y B se trazan Arcos que se cortan en
C, CO es la Bisectriz
Trazar la perpendicular a los lados desde C y luego aplicar la Propiedad,
de bisectriz.
2. ING M A MORAN T Página 2
Finalmente con _TRIM recortamos y tenemos Punto te Tangencia
hallados T y T1
_PRIMER CASO EXTERIOR SUMA DE RADIOS. Sea la circunferencia
tangente a ambas de radio igual 600. Y la de A radio 500 y de B radio 700,
con las suma de los radios 1er 600+500=1100 y luego 600+700=1300, con
dichos radios trazamos arcos con centro A y B que se cortara en O centro de la
circunferencia solicitada y luego unimos OA y OB y hallamos los puntos de
tangencia T y T1.
3. ING M A MORAN T Página 3

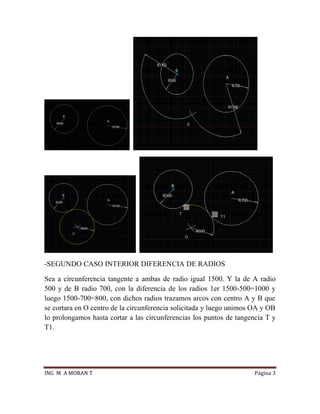

-SEGUNDO CASO INTERIOR DIFERENCIA DE RADIOS
Sea a circunferencia tangente a ambas de radio igual 1500. Y la de A radio
500 y de B radio 700, con la diferencia de los radios 1er 1500-500=1000 y
luego 1500-700=800, con dichos radios trazamos arcos con centro A y B que
se cortara en O centro de la circunferencia solicitada y luego unimos OA y OB
lo prolongamos hasta cortar a las circunferencias los puntos de tangencia T y
T1.
4. ING M A MORAN T Página 4

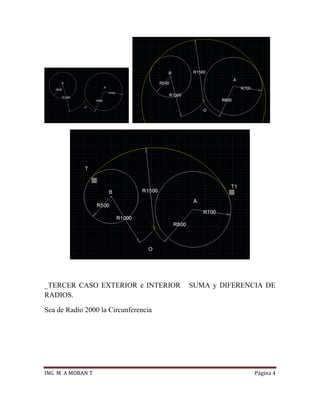

_TERCER CASO EXTERIOR e INTERIOR SUMA y DIFERENCIA DE
RADIOS.
Sea de Radio 2000 la Circunferencia
