Construcciones geometricas básicas

1. CONSTRUCCIONES
GEOMÉTRICAS BÁSICAS
MSc. Ing. JORGE LUIS ROJAS ROJAS
CONTENIDO
• DIBUJO OBLIGATORIO
• DIBUJOS OPCIONALES

2. Usando un software CAD (AutoCAD o
INVENTOR) realizar los dibujos usando los
comandos revisados en clase.
MSc. Ing. JORGE LUIS ROJAS ROJAS

3. 3
21/05/2012
Ejercicio N° 1
Dibuje la figura
utilizando el
comando línea
(line), omita las
dimensiones.
15
20
15
20
15
60
35
ACTIVIDAD DIRIGIDA OBLIGATORIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

4. 4
21/05/2012
20
40
70
140
45°
80
ACTIVIDAD DIRIGIDA OBLIGATORIA
Ejercicio N° 2
Dibuje la figura
utilizando el
comando línea
(line), omita las
dimensiones.
MSc. Ing. JORGE LUIS ROJAS ROJAS

5. 5
21/05/2012
Ejercicio N° 3
ACTIVIDAD DIRIGIDA OBLIGATORIA
Dibuje la siguiente
figura utilizando
los comandos:
circle (circulo),
fillet (desfase) y
trim (recortar).
Omita las
dimensiones.
12
MSc. Ing. JORGE LUIS ROJAS ROJAS

6. 6
21/05/2012
Dibuje la
siguiente figura
utilizando los
comandos: circle
(circulo), divide
(dividir) y trim
(recortar). Omita
las
dimensiones.
Ejercicio N° 4
ACTIVIDAD DIRIGIDA OBLIGATORIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

7. 7
21/05/2012

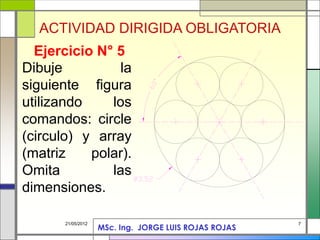

Dibuje la
siguiente figura
utilizando los
comandos: circle
(circulo) y array
(matriz polar).
Omita las
dimensiones.
Ejercicio N° 5
ACTIVIDAD DIRIGIDA OBLIGATORIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

8. 8
21/05/2012
Dibuje la figura aplicando los comando
anteriores y omita todas las dimensiones.
ACTIVIDAD DIRIGIDA OBLIGATORIA
Ejercicio N° 6
MSc. Ing. JORGE LUIS ROJAS ROJAS

9. 9
21/05/2012
Dibuje un cuadrado
de 100 u, luego trace
la diagonal y trace
circunferencias desde
las esquinas hasta la
intersección de la
diagonal y luego
recorte .
Ejercicio N° 7
ACTIVIDAD DIRIGIDA OBLIGATORIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

10. PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS

11. 11
21/05/2012
Ejercicio N° 1
Dibuje la
siguiente figura
utilizando los
comandos: circle
(circulo) y
polygon
(polígono). Omita
las dimensiones.
PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS
R75

12. 12
21/05/2012
Ejercicio N° 2
Dibuje la
siguiente figura
utilizando los
comandos: circle
(circulo), polygon
o matriz polar.
Omita las
dimensiones.
PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS
R50
Ø100

13. 13
21/05/2012
Ejercicio N° 3
Dibuje la
figura y
omita el
acotado.
PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS

14. 14
21/05/2012
Ejercicio N° 5
Dibuje la figura y omita las dimensiones.
PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS

15. TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

16. 16
21/05/2012
Ejercicio N° 1
Dibuje la
siguiente
figura. Cada
cuadradito
mide 10 mm
ó 0.5 in.
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

17. 17
21/05/2012
Ejercicio N° 2
Dibuje la
figura y omita
todas las
dimensiones.
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

18. 18
21/05/2012
Ejercicio N° 3
Dibuje la
figura y omita
todas las
dimensiones.
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

19. 19
21/05/2012
Ejercicio N° 4
Dibuje la figura y
omita todas las
dimensiones y
trazos auxiliares
(líneas
entrecortadas).
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

20. 20
21/05/2012
Ejercicio N° 3
PRÁCTICA DIRIGIDA
MSc. Ing. JORGE LUIS ROJAS ROJAS

21. 21
21/05/2012
Ejercicio N° 5
Dibuje la
figura y omita
todas las
dimensiones.
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

22. 22
21/05/2012

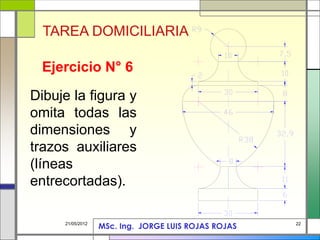

Ejercicio N° 6
Dibuje la figura y
omita todas las
dimensiones y
trazos auxiliares
(líneas
entrecortadas).
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

23. 23
21/05/2012

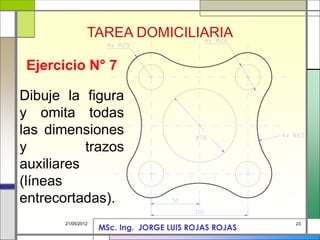

Ejercicio N° 7
Dibuje la figura
y omita todas
las dimensiones
y trazos
auxiliares
(líneas
entrecortadas).
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

24. 24
21/05/2012
Ejercicio N° 8
Dibuje la
figura y
omita las
dimensiones
y trazos
auxiliares.
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

25. 25
21/05/2012
TAREA DOMICILIARIA
Ejercicio N° 9
MSc. Ing. JORGE LUIS ROJAS ROJAS

26. 26
21/05/2012
Ejercicio N° 10
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

27. 27
21/05/2012
Ejercicio N° 11
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

28. 28
21/05/2012
Ejercicio N° 12
TAREA DOMICILIARIA
MSc. Ing. JORGE LUIS ROJAS ROJAS

29. 29
BIBLIOGRAFÍA
• AutoCAD 2007 Avanzado, Autores: J. A. Tajadura
Zapirain y J. López Fernández, Editorial: McGraw
Hill, Año: 2006 – España.
• AutoCAD 2007, Autores: Fernando Montaño La
Cruz, Editorial: ANAYA MULTIMEDIA, Año: 2006 –
España.
• Manual oficial AutoCAD 2007, Autor: Autodesk, Año:
2006 - Francia.
• AutoCAD 2007, Autor: Alfredo Roncal. Editorial:
Delta, Lima, Año: 2007.
21/05/2012
MSc. Ing. JORGE LUIS ROJAS ROJAS
