Este documento presenta un taller sobre circuitos eléctricos con cuatro problemas para resolver. El primer problema involucra calcular la diferencia de potencial y corriente en un circuito con dos bobinas en paralelo. El segundo problema pide calcular la lectura de un voltímetro conectado a un acumulador. El tercer problema involucra calcular el voltaje necesario para cargar una batería de tres celdas en serie. El cuarto problema trata sobre calcular la corriente y diferencia de potencial en cada pila de una serie de seis pilas AA.

1. INSTITUCIONEDUCATIVASANJOSE
VivimoslaExcelenciaEducativa
ÁREADEFÍSICA
Cristian Fernando Guerrero M. Física
SC–CER326600
PERIODO SEGUNDO Área FÍSICA
Grados
Estudiante Grupo Núcleo temático
TALLER circuitos ONCE
DOCENTE
CRISTIAN FERNANDO GUERRERO MONTOYA
INSTRUCTIVO: Competencia a desarrollar: Establece relaciones entre frecuencia, amplitud, velocidad de
propagación y longitud de onda en diversos tipos de ondas mecánicas.
NO SE CALIFICA RESPUESTA QUE NO ESTÉ SEÑALADA EN LA TABLA
DESARROLLO

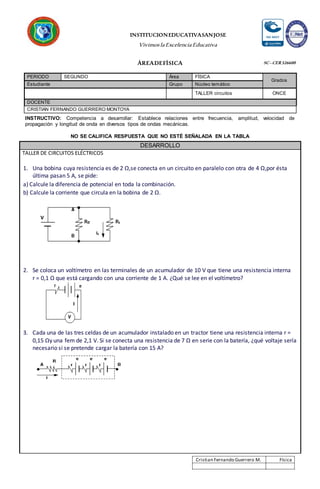

TALLER DE CIRCUITOS ELÉCTRICOS
1. Una bobina cuya resistencia es de 2 Ω,se conecta en un circuito en paralelo con otra de 4 Ω,por ésta
última pasan 5 A, se pide:
a) Calcule la diferencia de potencial en toda la combinación.
b) Calcule la corriente que circula en la bobina de 2 Ω.
2. Se coloca un voltímetro en las terminales de un acumulador de 10 V que tiene una resistencia interna
r = 0,1 Ω que está cargando con una corriente de 1 A. ¿Qué se lee en el voltímetro?
3. Cada una de las tres celdas de un acumulador instalado en un tractor tiene una resistencia interna r =
0,15 Ωy una fem de 2,1 V. Si se conecta una resistencia de 7 Ω en serie con la batería, ¿qué voltaje sería
necesario si se pretende cargar la batería con 15 A?

2. AREADEFÍSICA
2

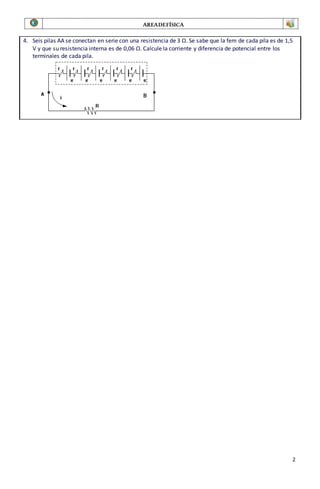

4. Seis pilas AA se conectan en serie con una resistencia de 3 Ω. Se sabe que la fem de cada pila es de 1,5
V y que su resistencia interna es de 0,06 Ω. Calcule la corriente y diferencia de potencial entre los
terminales de cada pila.
