Tema 3

MUROS DIVISORIOS
TEMA 3
CALZADA NUÑEZ SURY FERNANDA
FUESTES ESPINOSA MARLHON
MARTINEZ GUITIERREZ JONATHAN
CHRISTIAN

ÍNDICE
• Materiales y procesos constructivos.
• Sistemas de anclaje a la estructura.
• Pasos de instalaciones.

INTRODUCCIÓN
• Son aquellos que al separar los espacios no soportan las cargas estructurales y son generalmente ligeros.
• La función de los muros divisorios es separar y aislar; sus peculiaridades pueden ser:
acústicas, aislantes, térmicas o impermeables.
• Los materiales para hacer este tipo de construcción son diversos: tabique rojo, de piedra pómez, hueco, de
tezontle, de cemento hueco, de cal hidra hueco, de siporex, madera, metal y plástico, etc.
• Tipos de muros divisorios y canceles
• •Siporex
• •De asbesto cemento
• •De madera (con bastidor o entablerados). Para esta clase de muros pueden emplearse productos tales como
celotex (para exposiciones), permaplay, fibracel, lignoplay, lecocel, triplay, duela, tablón, etc. Están
constituidos por una estructura soporte llamada bastidor, cubierta de madera va laminada en tablones
machihembrados o continuos.
• •Canceles de madera IRGSA
• Cancel doble. Los canceles de madera IRGSA, formados por un bastidor de pino, están formados con
láminas de chapa de 14mm de espesor. Sus acabados son en caoba o nogal y su colocación se realiza con
taquetes de plomo o fierro, puestos arriba y abajo, quedando fijos, pero desmontables a la vez.
• Cancel sencillo. Éste, lo mismo que el anterior, tiene su bastidor hacho de pino, con revestimiento de chapa
de 14mm. No tiene elemento anti acústico.
• Cancel de fibracel. Bastidor de pino recubierto con lámina fibracel de 13mm. Se le da cualquier acabado a
base de pintura de hule. Su instalación, se efectúa mediante dos estacas a presión que entran y se
encuentran en la parte superior para lograr absorber el empuje lateral.

• Muros corredizos LUMEX. Los muros corredizos que fabrican LUMEX, y cuya técnica de pliegues por
secciones facilita la división temporal de espacios, permite también acabados en fibracel con pintura
ahulada. Sus sistemas a base de tablones verticales unidos por secciones de hule pegados en prensa, dan a
estos productos posibilidad de adaptación y utilidad, pudiendo cerrarse permanentemente mediante su
conjunto de cerrojos.
• Muros divisorios de metal. Formado por bastidores de secciones metálicas, su revestimiento puede ser
metálico o no; si fuera lo primero, debe ser tratado contra oxidaciones a base de pintura gruesa sometida a
300 grados F, con lo que también se evitan abolladuras y lo ruidoso de la hojalata.

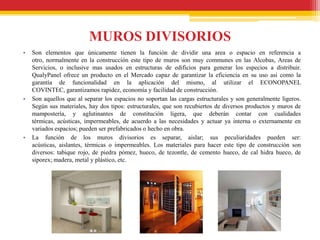

MUROS DIVISORIOS
• Son elementos que únicamente tienen la función de dividir una area o espacio en referencia a
otro, normalmente en la construcción este tipo de muros son muy communes en las Alcobas, Areas de
Servicios, o inclusive mas usados en estructuras de edificios para generar los especios a distribuir.
QualyPanel ofrece un producto en el Mercado capaz de garantizar la eficiencia en su uso asi como la
garantía de funcionalidad en la aplicación del mismo, al utilizar el ECONOPANEL
COVINTEC, garantizamos rapidez, economía y facilidad de construcción.
• Son aquellos que al separar los espacios no soportan las cargas estructurales y son generalmente ligeros.
Según sus materiales, hay dos tipos: estructurales, que son recubiertos de diversos productos y muros de
mampostería, y aglutinantes de constitución ligera, que deberán contar con cualidades
térmicas, acústicas, impermeables, de acuerdo a las necesidades y actuar ya interna o externamente en
variados espacios; pueden ser prefabricados o hecho en obra.
• La función de los muros divisorios es separar, aislar; sus peculiaridades pueden ser:
acústicas, aislantes, térmicas o impermeables. Los materiales para hacer este tipo de construcción son
diversos: tabique rojo, de piedra pómez, hueco, de tezontle, de cemento hueco, de cal hidra hueco, de
siporex; madera, metal y plástico, etc.

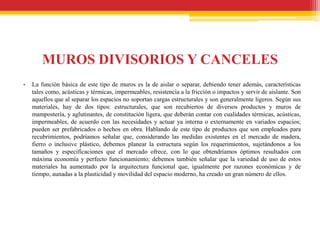

MUROS DIVISORIOS Y CANCELES
• La función básica de este tipo de muros es la de aislar o separar, debiendo tener además, características
tales como, acústicas y térmicas, impermeables, resistencia a la fricción o impactos y servir de aislante. Son
aquellos que al separar los espacios no soportan cargas estructurales y son generalmente ligeros. Según sus
materiales, hay de dos tipos: estructurales, que son recubiertos de diversos productos y muros de
mampostería, y aglutinantes, de constitución ligera, que deberán contar con cualidades térmicas, acústicas,
impermeables, de acuerdo con las necesidades y actuar ya interna o externamente en variados espacios;
pueden ser prefabricados o hechos en obra. Hablando de este tipo de productos que son empleados para
recubrimientos, podríamos señalar que, considerando las medidas existentes en el mercado de madera,
fierro o inclusive plástico, debemos planear la estructura según los requerimientos, sujetándonos a los
tamaños y especificaciones que el mercado ofrece, con lo que obtendríamos óptimos resultados con
máxima economía y perfecto funcionamiento; debemos también señalar que la variedad de uso de estos
materiales ha aumentado por la arquitectura funcional que, igualmente por razones económicas y de
tiempo, aunadas a la plasticidad y movilidad del espacio moderno, ha creado un gran número de ellos.

• La función de los muros divisorios es separar, aislar; sus peculiaridades pueden ser:
acústicas, aislantes, térmicas o impermeables. Los materiales para hacer este tipo de construcción son
diversos: tabique rojo, de piedra pómez, hueco, de tezontle, de cemento hueco, de cal hidra hueco, de
siporex; madera, metal y plástico, etcétera. Los grupos anteriores se dividen en muros interiores y muros
exteriores; por el tipo de material de que están hechos en muros opacos, traslucidos y transparentes. Los
materiales para la construcción de muros son muy variados. En general las especificaciones y calidades que
deben poseer los tabiques, bloques y otros elementos usados en su construcción estarán supeditadas a las
funciones y cualidades que dichos muros vayan a desempeñar. Dentro de estos tres tipos de muros se
encuentra un sinnúmero de clases; el mas comúnmente utilizado es el de tabique rojo recocido de 7 x 14 x
28 cm; tenemos otros como el tabique ligero, con las mismas dimensiones que el anterior. El llamado block
hueco de concreto en sus diferentes calidades: liviano, intermedio y pesado; estos últimos tienen
dimensiones de 10, 12 15 y 20 cm de espesor por 20 cm de alto y 40 cm de largo. Entre este tipo de block
se encuentran, además, algunas variedades propias para cerramientos, celosías, castillos etc.
• Por la forma de colocación de los muros pueden ser:
a) Muro capuchino: se utiliza como muro divisorio y es aquel en el cual los tabiques se acomodan por su
parte mas angosta.
b) Muro al hilo: se le da este nombre al muro cuya disposición de elementos se hace en el sentido
longitudinal. Presenta caras interiores y exteriores.
c) Muro a tizón: Este tipo de muro es a la inversa de la anterior, puesto que los tabiques se colocan en
forma transversal, presentando también caras interiores y exteriores.
d) Muro combinado: como su nombre lo indica es la combinación de los tres anteriores.
e) Muro hueco: es aquel que se utiliza como aislante, ya que la colocación de los tabiques forma huecos
interiores o cámara de aire. Este tipo de muro
f) Construirse al hilo, capuchino, a tizón o combinado.
Existen otros tipos de muros que se usan como elementos decorativos, divisorios o de
revestimiento, construyéndose generalmente adosado a los muros de carga.

PROCESO CONSTRUCTIVO
• Dentro de los procesos constructivos modernos cada vez más se requieren espacios multifuncionales y
adaptables a diversas configuraciones o diseños, para ello se recomienda ampliamente utilizar muros
ligeros hechos a base de paneles de yeso (Tablaroca) o paneles de fibrocemento (Durock), Este tipo de
muros además de dividir espacios, pueden ser decorativos y se construyen según diseño.
• La elaboración de muros divisorios de paneles de yeso, se arman o instalan con las siguientes
características de placas:
• Placa regular que es la más común y utilizada en la construcción. Placa RF o FC (Resistentes al Fuego o
Fire Code) idóneas para soportar por mayor tiempo la exposición al fuego en caso de siniestro.
• Y placas RH o WR (Resistentes a la Humedad o water resistant) idóneas para zonas que están expuestas a
humedades como son, baños, patios de servicio, cocinas, etc. Pero no para zonas que estarán en la
intemperie.
• Cada una de estas, se pueden aplicar en diferentes grosores de placa, las cuales van en 9.8 mm. de ligereza
en peso, el cual se aplica principalmente en sistemas de doble cara y en reparaciones y remodelaciones;
12.7 mm. Recomendado para aplicaciones tanto en una sola cara como a dos caras en construcción
residencial y de oficinas; y 15.9 mm. La cual ofrece una resistencia al fuego adicional sobre los paneles
regulares, así como acústica.
• En cuanto al bastidor metálico al que van sujetos, van también en diferentes anchos y calibres

• Bastidor a base de canales y postes de 4.10 cm. en calibre 26, el cual se utiliza regularmente para lambrines
a una cara, para armado de columnas falsas para cubrir ductos o tuberías, o para muros a dos caras que
requieran un espesor pequeño; bastidor de 6.35 cm. el cual se utiliza para muros a doble cara, aunque
también se puede utilizar para muros o lambrines a una cara; y el bastidor de 9.20 cm. utilizado también
para muros a dos caras y que requieran alturas mayores a las comunes utilizadas en las áreas residenciales o
de oficinas.

• Los muros a base de placa de fibrocemento, son usados en el mismo sistema y condiciones que los muros
de panel de yeso, pero estos por lo regular son utilizados para zonas exteriores y que estén expuestas a la
intemperie o de alta humedad. El grosor de placa del fibrocemento solo se encuentra en una medida que es
de 12.7 mm. En cuanto a los bastidores a utilizar son de las mismas medidas que los anteriores pero en
calibre 20 llamado estructural.

• Dentro de los muros tanto de panel de yeso como de fibrocemento, pueden llevar un aislante de
colchonetas fibra de vidrio o de lana mineral, para como su nombre lo indica, aislar de una área a otra de
ruidos o de un aislamiento térmico.

• El sistema constructivo para la elaboración de muros, es como a continuación se describe:
• El primer paso es hacer el trazo en piso de los muros a desplantar para la colocación de canales de amarre
en la medida de anchos que requiera, según la especificación del muro a levantar (bastidores de 4.10, 6.35
o 9.20 cm. De ancho en calibre 26 si es para muros con paneles de yeso, o en calibre 22 si es para muros
con paneles de fibrocemento) el cual se fijara al piso y losa con taquetes de alambrón, tornillo con taquete o
clavo y carga de fulminante, colocándolos a plomo con el que va en la parte superior y a escuadra.
Una vez colocados los canales, se procede a la colocación de los postes, estos deberán ser del mismo ancho
que los canales (4.10, 6.35 o 9.20 cm. en calibre 26 si es para muros de paneles de yeso, o en calibre 20 si
es para muros de paneles de fibrocemento), y estos se empotran dentro de los canales de amarre, dejándolos
a plomo.
• La separación de los postes deberá ser @ 60m cm. centro a centro para muros de paneles de yeso y @ 40
cm. centro a centro para muros de paneles de fibrocemento, salvo especificaciones que requiera el
constructor en el que deberán ir mas juntos los postes, los cuales se fijaran a los canales con tornillo teck
plano galvanizado punta de broca de 1/2" en ambos lados, tanto en la parte superior como en la parte
inferior de los postes con los canales.
• Ya colocado el bastidor, se procede a la colocación de la placa de panel de yeso o fibrocemento, la cual se
coloca en una de las caras del muro ya sea en forma vertical u horizontal, de ser en forma
horizontal, deberá colocarse en forma cuatrapeada. La fijación al bastidor será con tornillos autorroscantes
de 1" @ 30.5 cm. Para el caso de muros de paneles de yeso y con tornillos D.S. DE 1 ¼ punta de broca
para paneles de fibrocemento. Si el muro lleva instalaciones en el interior, se deberá colocar placa solo en
una de sus caras para que se pueda laborar en las instalaciones que previamente se coloquen antes de
colocar la placa en la otra cara del muro. Una vez terminadas las instalaciones, si requiere de la colocación
de un aislante acústico o térmico dentro del muro, se colocará colchoneta ya sea de fibra de vidrio o lana
mineral dentro del muro y se continúa con la colocación de la otra placa en la otra cara del muro, fijándola
de la misma manera que la primera.

• El siguiente paso es la de calafatear y colocar cinta en las juntas de las placas en cada cara. Para los muros
con placas de panel de yeso, se aplicará pasta calafateadora de compuesto premezclado para panel de yeso
y su cinta cubrejuntas en las uniones de las placas, esta pasta se colocará nuevamente sobre la cinta
cubrejuntas ya adherida y se irá aplicando el calafateo hasta dejar la superficie de las juntas uniforme, este
paso se repite en ambas caras del muro a calafatear. La superficie se puede calafatear en toda la superficie,
si es que requiere de un acabado en el que vaya a recibir alguna pintura o acabado tipo espejo, el cual
requiere que la superficie se vea totalmente lisa y uniforme para que no se noten ninguna de las zonas de
las uniones de las juntas. Para el caso de muros de fibrocemento, se hace el mismo procedimiento y se
aplica compuesto cementoso basecoat con cinta de malla de fibra de vidrio, calafateando sobre las juntas y
sobre toda la superficie del panel, haciendo el mismo procedimiento en la otra cara hasta dejar la superficie
uniforme

MUROS DUROCK
• Son paneles de cemento reforzado con malla de fibra de vidrio que se instalan sobre un bastidor
metálico, sus principales ventajas son:
• la velocidad de instalación (un muro de 2 mts X 2mts se puede instalar en 4 horas)
• la limpieza (aunque no necesita enjarrarse ni repellarse, se cubren la superficie con un mortero que ya
vienen preparado, solo se le agrega agua)
• la resistencia al fuego (ningún material de los que se usan son inflamables ni reaccionan al estar en
contacto con el fuego)
• el precio (aunque es más caro que la Tablaroca, es más barato que los materiales convencionales)
• Se pueden añadir elementos acústicos y térmicos al mismo muro sin cambiar su apariencia; la ventaja de
este tipo de muros es que puede estar en contacto continuo con el agua o a la intemperie.

MURO DIVISORIO PANEL REY
• El Muro Divisorio se conforma de una estructura de perfiles de acero galvanizado a base de postes
separados a cada 61 o 40.6 cm. introducidos en canales de amarre, los cuales se anclan al piso y al techo
con fijadores. Esta estructura es revestida con panel de yeso Estándar, Resistente al Fuego y Resistente a la
Humedad.
• El aislamiento de fibra de vidrio se coloca entre los paneles de yeso con el fin de darle las propiedades
térmicas y acústicas al muro. Para el tratamiento de las juntas se utiliza la cinta de papel y el compuesto
estándar o súper ligero para paneles estándar y resistente al fuego. Para el tratamiento de juntas del panel
resistente a la humedad se utiliza la cinta de fibra de vidrio y recubrimiento base Panel Rey
• 1 Panel de yeso estándar
• 2 Poste metálico
• 3 Canal de amarre
• 4 Tornillo para fijar estructura
• 5 Tornillo para unir panel a estructura
• 6 Cinta de panel para juntas
• 7 Compuesto estándar
• 8 Anclaje mecánico
• 9 Aislamiento de fibra de vidrio
• 10 Calafateo del muro con silicón

PANEL DE YESO “PANEL REY”
• Los paneles de yeso Panel Rey ® presentan en su frente una superficie lisa, apta para recibir todo tipo de
acabado (pintura, papel tapiz, texturizado, entre otros). El principal elemento que forma su cuerpo es el
sulfato de calcio bihidratado .
• Los paneles de yeso Panel Rey ® cuentan con bordes longitudinales rebajados formando así un bisel, el
cual permite tratar la junta entre dos paneles utilizando cinta de refuerzo Panel Rey ® y compuesto o
recubrimiento base. El tratamiento de la junta se hace para obtener una superficie lisa y contínua, ocultando
así la unión entre los paneles, permitiendo aplicar el acabado de su elección.

PANEL ESTÁNDAR
• El panel de yeso Estándar consiste de un núcleo formulado con yeso de alta calidad y agregados, procesado
entre dos cartoncillos, uno de color café y otro de color manila en su cara principal. Para incrementar su
resistencia a la flexión, el panel de yeso Estándar contiene fibra de celulosa en su núcleo.
• Éste panel es ideal para la construcción de muros divisorios, además es excelente para el desarrollo de
nichos, cajillos y plafones de suspensión oculta o visible. El panel de yeso Estándar cuenta con la
certificación oficial de ASTM y Omega Point Laboratories.

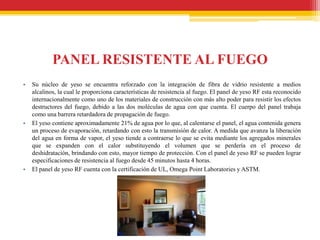

PANEL RESISTENTE AL FUEGO
• Su núcleo de yeso se encuentra reforzado con la integración de fibra de vidrio resistente a medios
alcalinos, la cual le proporciona características de resistencia al fuego. El panel de yeso RF esta reconocido
internacionalmente como uno de los materiales de construcción con más alto poder para resistir los efectos
destructores del fuego, debido a las dos moléculas de agua con que cuenta. El cuerpo del panel trabaja
como una barrera retardadora de propagación de fuego.
• El yeso contiene aproximadamente 21% de agua por lo que, al calentarse el panel, el agua contenida genera
un proceso de evaporación, retardando con esto la transmisión de calor. A medida que avanza la liberación
del agua en forma de vapor, el yeso tiende a contraerse lo que se evita mediante los agregados minerales
que se expanden con el calor substituyendo el volumen que se perdería en el proceso de
deshidratación, brindando con esto, mayor tiempo de protección. Con el panel de yeso RF se pueden lograr
especificaciones de resistencia al fuego desde 45 minutos hasta 4 horas.
• El panel de yeso RF cuenta con la certificación de UL, Omega Point Laboratories y ASTM.

PANEL RESISTENTE A LA HUMEDAD
• Su cuerpo esta compuesto por yeso y materiales hidrofugantes, que lo hacen resistente a la humedad. En su
cara principal lleva un cartoncillo encolado color verde, que le brinda una mayor protección contra la
humedad; en su cara posterior lleva un cartoncillo color café. Además por su especial cartoncillo verde,
permite la adherencia de azulejos o mármol laminado. Cumple con la norma ASTM-C630.
• Se emplea principalmente en zonas húmedas como baños, regaderas, cocinas, lavanderías y otras áreas
expuestas a la humedad. El panel de yeso RH cuenta con la certificación oficial de ASTM y Omega Point
Laboratories

PANEL EXTERIOR
• Este panel esta especialmente diseñado para colocarse como revestimiento exterior de muros. Esta formado
por un núcleo de yeso reforzado con agentes hidrofugantes (impermeables), que lo hacen resistente a la
humedad. El panel de yeso para exteriores cumple con la norma ASTM-C79 que marca una absorción
máxima de agua de un 10%.
• La impermeabilidad de los cartoncillos no se contrapone con la capacidad de recibir el recubrimiento
base, y sobre éste, los acabados finales exteriores con excelente adherencia. El junteo del panel de yeso
para exteriores deberá de hacerse con Recubrimiento Base Panel Rey utilizando cinta de fibra de vidrio
Panel Rey también.
• Se coloca hacia el exterior como base para recibir cualquier tipo de acabado, desde un aplanado, hasta un
recubrimiento de piedra o ladrillo. El panel de yeso Exterior cuenta con la certificación oficial de ASTM y
Omega Point Laboratories.

MURO DIVISIORIO DE POLIESTIRENO
EXPANDIDO “NOVIDESA”
• Los paneles de espuma de Poliestireno Expandido (EPS) pueden tener 6, 8, 10 y 12 cm de espesor por 60
cm de ancho, y una longitud de hasta 12 m. Cada módulo de los Muros Divisorios Aislantes
NOVIDESA, cuenta en la parte interna con dos canaletas "C" de lámina de acero, separadas a una distancia
de 30 cm. Los paneles tienen una densidad nominal de 20 Kg/m3. Las canaletas son colocadas dentro de
los paneles con el fin de servir como soporte para la capa de acabado que requiera por las partes expuestas.
Las canaletas "C" de lámina son de acero galvanizado cal. 22 con perforaciones para permitir el paso de las
instalaciones.

Aplicaciones
• Los Muros Divisorios Aislantes NOVIDESA son sistemas de muros divisorios elaborados a partir de
espumas plásticas de poliestireno expandido (EPS), que pueden servir como muros
interiores, desempeñandola función de divisiones, muretes, muros bajos y apoyos, zoclos y
pretiles, dinteles decorativos, mobiliario, barandales, así también como cualquier tipo de estructuras
pequeñas decorativas no sujetas a cargas.
Ventajas
• Construcción rápida, sencilla y limpia.
• Aislamiento térmico.
• Aislamiento acústico.
• Protección contra la humedad.
• Flexibilidad de construcción.
• Facilidad para las instalaciones hidráulicas y eléctricas.
Disponibilidad
• Espesores de 6, 8, 10 y 12 cm.
• Con canaletas de acero internas para facilitar cimbrado y colocación de acabados.
• Cuenta con cavidades internas para alojar instalaciones.
• Longitud de piezas sobre pedido y de acuerdo a su proyecto.

MUROS DIVISORIOS DE PVC “ERTEL”
• El muro-panel es ideal para la fabricación de todo tipo de mamparas, divisiones, muros divisorios de
instalación temporal o permanente, closets, cocinas, escritorios, jugeteros, libreros, barras y puertas de pvc.
Son usados en interiores o exteriores y tienen la versión de muro-panel con poli-uretano inyectado en sus
celdas interiores ideal para aplicaciones de aislamiento máximo

CANALETA O REMATE PARA HACER EL MARCO DEL MURO O DIVISIÓN

PERFILES PARA UNIR MUROS DIVISORIOS

PERFILES PARA HACER MUROS EN ESCUADRAS

INSTALACIÓN DE MURO DIVISORIO

SISTEMA TABLAROCA
• La Tablaroca son paneles de yeso de diferentes espesores y características que se instalan sobre un bastidor
metálico, sus principales ventajas son:
• la velocidad de instalación (un muro de 2 mts x 2mts se puede instalar en menos 3 horas)
• la limpieza (no necesita enjarrarse ni repellarse, solo se cubren las uniones con una pasta)
• la resistencia al fuego (ningún material de los que se usan son inflamables ni reaccionan al estar en
contacto con el fuego)
• el precio (son los materiales más económicos del mercado)
• Se pueden añadir elementos acústicos y térmicos al mismo muro sin cambiar su apariencia; la desventaja
de este tipo de muros es que no deben estar en contacto continuo con el agua ni en la intemperie.

TABLERO DE YESO
• Construcción en seco.
• No es combustible.
• Rápida instalación.
• Superficie apta para recibir cualquier tipo de acabado.
• Resistencia contra agrietamientos y deformaciones.
• Diferentes espesores adaptables a diferentes usos y aplicaciones.
Descripción
• Tableros fabricados en México, con núcleo compuesto de yeso y aditivos que agregan propiedades
específicas, y laminado con cartoncillo especialmente reforzado por ambas caras. Todos los tableros
cumplen con la norma ASTM C1396, que regula y define las características y propiedades físicas que debe
cumplir un tablero de yeso de calidad, así como la norma ASTM E-84, que los define como productos clase
A.
Presentación
• Los tableros se presentan en atados de dos piezas con las caras manila encontradas, de manera que no
sufran maltratos o se exponga a suciedad. Se sujetan con una cinta de papel que se retira fácilmente al
momento en que se van a instalar, de manera que los cantos cuadrados quedan protegidos también contra
posibles maltratos en su manipulación. Disponible en medidas estándar de 1.22 m. x 2.44 m. (4’ x 8’) y
1.22 m. x 3.05 m. (4’ x 10’) presenta bordes rebajados en los lados largos, y cuadrados a escuadra en los
lados cortos. Los bordes rebajados están especialmente diseñados para alojar el sistema de tratamiento de
juntas TABLAROCA®.

• Usos
• Muros divisorios interiores rectos o curvos
• Plafones interiores corridos
• Arcos, nichos y cajillos
• Detalles decorativos

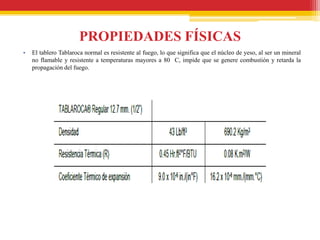

PROPIEDADES FÍSICAS
• El tablero Tablaroca normal es resistente al fuego, lo que significa que el núcleo de yeso, al ser un mineral
no flamable y resistente a temperaturas mayores a 80 C, impide que se genere combustión y retarda la
propagación del fuego.

VENTAJAS
• Construcción en seco: se elimina el exceso de humedad que se presenta en el proceso constructivo, al no
necesitarse agua adicional o preparar mezclas en el sitio de su instalación.
• Bajo costo en obra: el corte del producto que resulta por su formulación es limpio y preciso, lo que
disminuye la necesidad de trabajar rebabas o imperfecciones del corte. El sistema admite cualquier
instalación hidráulica, sanitaria o eléctrica, así como instalaciones especiales. La superficie final puede
recibir cualquier tipo de acabado final.
• Resistencia al agrietamiento o deformación: al estar completo el tratamiento de juntas entre tableros, la
superficie resultante es altamente resistente al agrietamiento causado por cambios estructurales, térmicos o
higrométricos.

ALMACENAMIENTO
• Características de la bodega:
• Lugar cerrado, fresco y seco.
• Evitar temperatura de hasta 52 C (125 F).
• Si las estibas están protegidas con plástico, habrá de retirarlo al recibirlo en bodega.
• USG no recomienda el almacenamiento de los tableros de yeso marca TABLAROCA® en espacios
abiertos, sin techumbre, o con ventilación excesiva. En todos los casos los atados deberán colocarse sobre
el piso, nunca apoyados sobre el canto. El apoyo de los tableros en el canto ocasiona que se fracture el yeso
del núcleo, además de que representa un riesgo a la seguridad de las personas que los manipularán. Para
obtener mayor información sobre manejo y almacenaje consulte la ficha técnica ST-TBR-005.

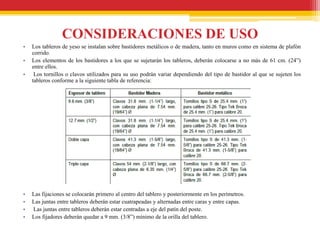

CONSIDERACIONES DE USO
• Los tableros de yeso se instalan sobre bastidores metálicos o de madera, tanto en muros como en sistema de plafón
corrido.
• Los elementos de los bastidores a los que se sujetarán los tableros, deberán colocarse a no más de 61 cm. (24”)
entre ellos.
• Los tornillos o clavos utilizados para su uso podrán variar dependiendo del tipo de bastidor al que se sujeten los
tableros conforme a la siguiente tabla de referencia:

• Las fijaciones se colocarán primero al centro del tablero y posteriormente en los perímetros.
• Las juntas entre tableros deberán estar cuatrapeadas y alternadas entre caras y entre capas.
• Las juntas entre tableros deberán estar centradas a eje del patín del poste.
• Los fijadores deberán quedar a 9 mm. (3/8”) mínimo de la orilla del tablero.

HERRAMIENTA NECESARIA
• Navaja multiusos
• Tiralíneas (Chuck-line)
• Escofina metálica
• Flexómetro
• Regla de 1.22 m. (4’)
• Atornillador eléctrico 2500 RPM
• Puntas Phillips para atornillador

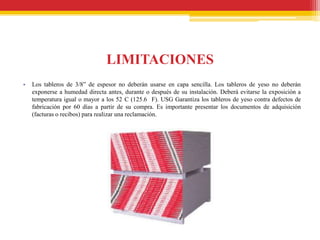

LIMITACIONES
• Los tableros de 3/8” de espesor no deberán usarse en capa sencilla. Los tableros de yeso no deberán
exponerse a humedad directa antes, durante o después de su instalación. Deberá evitarse la exposición a
temperatura igual o mayor a los 52 C (125.6 F). USG Garantiza los tableros de yeso contra defectos de
fabricación por 60 días a partir de su compra. Es importante presentar los documentos de adquisición
(facturas o recibos) para realizar una reclamación.

ISOMÉTRICO MURO
• Descripción:
• 1) Bastidor metálico USG 6.35 calibre 26 con postes USG a cada 61 cm.
• 2) Anclas a 61 cm.
• 3) Capa sencilla de tablero de yeso marca Tablaroca® Normal de 12.7 mm. en ambas caras.
• 4) Colchoneta de lana mineral o fibra de vidrio.
• 5) Tornillos USG tipo S de 1” a cada 30.5 cm.
• 6) Cinta de refuerzo Perfacinta marca Tablaroca®.
• 7) Juntas alternadas y tratadas.

INSTALACIÓN DE MUROS
• Material:
• Tablero de yeso Tablaroca
• Postes metálicos UGS cal. 26
• Canales metálicos UGS cal. 26
• Tornillería autorroscante S-1 para cal. 26 y Tek Broca para cal. 20
• Compuesto para juntas marca Redimix o pasta marca Tablaroca
• Cinta de refuerzo Perfacinta marca Tablaroca
• Proceso de instalación
• Los canales metálicos se colocan uno en piso y otro en techo, plomeándolos y alineándolos perfectamente
de acuerdo con el trazo preliminar, anclándolos con anclas tipo Hilti de alto poder, tornillos
mariposa, taquetes y tornillos u otros fijadores adecuados, a distancias no mayores a 61cm a ejes y a no
más de 5cm de los extremos de cada canal.

• Los postes metálicos UGS se introducen dentro de las canales y se hacen girar hasta quedar perfectamente
ajustados. La separación normal es de 61cm aunque se pueden colocar por diseño a cada 40.6cm o a cada
30.5cm.
• No es necesario asegurar mecánicamente la unión del canal y poste exceptuando en los siguientes casos:
• Postes adyacentes a marcos de puertas y ventanas
• Intersecciones de muros y esquinas
• Los cuales deberán ser asegurados en la parte inferior y superior con los tornillos Framer UGS de ½” a
través de los costados de postes y canales.
• Deberán colocarse postes UGS a una distancia no mayor a 5cm de marcos de puertas, esquinas,
intersecciones de muros y otros puntos ya mencionados. Los marcos de puertas y ventanas deberán
enmarcarse con postes a todo lo largo desde el canal de piso al de techo uniendo ambos elementos por
medio de tornillos.
• Si es necesario, los postes pueden empalmarse insertando uno dentro de otro con un traslape mínimo de
20cm, asegurándolos con dos tornillos en cada flanco.

APLICACIÓN DE TABLERO DE YESO
• Puede ser colocado con su lado mayor paralelo a los postes metálicos (aplicación vertical), o perpendicular
a ellos (aplicación horizontal), dependiendo de las dimensiones del muro. Todas las juntas verticales
independientemente de la forma de colocar el tablero deben coincidir con los postes.
• Para las salidas de instalaciones eléctricas (chalupas, apagadores, registros telefónicos, etc.), haga los
agujeros necesarios en el tablero de yeso antes de atornillarlo al bastidor de manera exacta, coordine
convenientemente el trabajo del contratista UGS con el de los demás contratistas.
• Atornille el tablero de yeso con los tornillos S a cada 30.5cm máximo a los postes metálicos. En algunos
sistemas este espaciamiento puede variar, consulte al Departamento Técnico UGS para especificaciones.
• En la aplicación horizontal del tablero, siempre deberá empezar por la placa superior y nunca apoyarla
sobre la inferior. El espaciamiento de la tornillería es idéntico a la aplicación vertical y se deberán
cuatrapear las juntas verticales y horizontales.
• En la aplicación vertical las juntas entre placas deberán alternarse en ambos lados del muro en todos los
casos.

• El sistema doble capa, la más delgada deberá colocarse como capa base, sujeta al bastidor con siete
tornillos, dos a la mitad de la altura sobre cada poste y dos a ¼ de los extremos del tablero a lo largo de los
bordes del mismo y uno al centro.
MURO CAPA SENCILLA (Juntas alternadas)

MURO APA DOBLE (Juntas alternadas en ambos lados y alternadas la primera respecto de la segunda)

MUROS DIVISORIOS CURVOS
• La versatilidad de los tableros de yeso Tablaroca Sheetrock, se pueden adaptar a casi cualquier superficie
curva. Además el uso de Tablaroca Firecode C, permite clasificaciones de 1 a 4 horas de resistencia al
fuego. Los tableros de yeso se colocan tanto secos como húmedos, dependiendo del radio de la curva
deseada. Para evitar áreas rectas y planas entre los postes, se requiere una separación de postes menor a la
normal que depende del radio de la curva.
• Los tableros se colocan en forma horizontal, doblándolos ligeramente y fijándolos hasta lograr el radio
deseado. Mojando muy bien la cara anterior o posterior, antes de la colocación sobre el bastidor y
acomodando los tableros uno sobre otro por lo menos durante una hora, se pueden doblar a un radio aún
menor. Cuando los tableros están completamente secos, recobran su dureza original.
• Los cortes para las cajas de electricidad no son recomendables en superficies curvas a menos que puedan
hacerse después de instalados los tableros y totalmente secos.
RADIO MÍNIMO PARA CURVAR TABLEROS DE YESO EN SECO

RADIO MÍNIMO PARA CURVAR TABLEROS DE YESO HÚMEDOS

PANEL W
• Es un sistema constructivo simple, basado en
paneles estructurales de alambres de acero con un
núcleo integrado de espuma plástica de poliuretano
o poli estireno, que se recubren en obra con concreto
o mortero para obtener edificaciones completas de
concreto armado, con sus mismas propiedades de
resistencia y duración.
• Edificar con PANEL W otorga ligereza y aislamiento
termo-acústico que propicia el ahorro de energía y la
comodidad del usuario, además de ser un sistema
económico y rápido de construir.

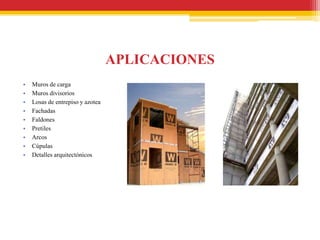

APLICACIONES
• Muros de carga
• Muros divisorios
• Losas de entrepiso y azotea
• Fachadas
• Faldones
• Pretiles
• Arcos
• Cúpulas
• Detalles arquitectónicos

• Al construir con PANEL W se obtienen beneficios económicos y ventajas para el constructor en la
adquisición, transporte, manejo, instalación y acabado de los paneles; para el inversionista, en la
rentabilidad y financiamiento de la edificación. Para el usuario, en la calidad duración y confortabilidad de
la construcción.
• Versatilidad: El PANEL W siempre podrá adaptarse a los requerimientos de su obra, ya sea grande o
pequeña, pues puede instalarse con un procedimiento totalmente manual o mecanizarlo tanto como la obra
lo requiera.
• Facilidad de Ejecución: Por ser el PANEL W modular y con muy pocos elementos accesorios, se puede
instalar con personal que requiera mínima capacitación; en caso de necesitarla, es posible impartirla
directamente en
• Rapidez: El PANEL W está diseñado para brindar alta velocidad de ejecución de obra. Al aprovechar el
empleo de engrapadoras, pistolas fijadoras, cortadoras, lanzadoras de mortero, etc. Se logran rendimientos
de ejecución de más de 100 m2 por la pareja de instaladores en una jornada. Aún al usar el Panel W en
forma manual, sin herramienta especializada, es común lograr rendimientos de 40m2 por pareja de
instaladores en una jornada.
• Capacidad Estructural: Al ser el PANEL W una estructura tridimensional de alta resistencia recubierta de
mortero, se logran muros de una sección muy ligera y compacta, con una capacidad de carga similar o en
algunos casos superiores, a la obtenida con ladrillo o block.
• Poco Peso: Al tener el PANEL W un centro de espuma plástica de baja densidad, se logra que el conjunto
tenga un peso volumétrico mucho menor que los materiales tradicionalmente usados, reduciendo
consecuentemente el peso muerto total de la construcción.
• Modulación: Por sus dimensiones, el PAN EL W puede integrarse fácilmente a cualquier proyecto
reduciendo al mínimo el desperdicio: El PANEL W puede redimensionarse con facilidad en la
obra cortando o añadiendo partes de él, en múltiplos de 5 cm Para lograr las medidas requeridas.

• Seguridad: Su comportamiento ante los sismos es excelente ya que las fuerzas de inercia son proporcionales a la masa, en
consecuencia, al peso de la construcción. La ligereza del Panel W lo hace una buena alternativa para construir estructuras
óptimas y seguras con una capacidad para disipar energía. El cortante resistido por el Panel W es muy superior al del tabique.
Las construcciones hechas con PANEL W tienen una gran resistencia a impactos y horadaciones.
• Confortabilidad: El tener espuma rígida de poliuretano o poliestireno expandido dentro de un "sándwich" de mortero hace
que las construcciones hechas con Panel W tengan una resistencia al paso del calor y un mejor desempeño acústico que la
mayoría de los materiales de construcción convencionales.
• Economía: El costo de la mano de obra se reduce considerablemente al tener rendimiento de ejecución altos. Por su bajo
peso, la cimentación y la estructura portante (cuando exista) son mucho más ligeras y por consecuencia menos costosas. Por
sus características propias de un concreto armado, los muros no requieren de castillos ni trabes. No requiere de cimbra para
adoptar formas curvas o caprichosas, como en el caso de cúpulas, columnas cilíndricas, arcos, etc. Las losas de Panel W no
requieren cimbra, solamente un apuntalamiento temporal.
• Menor tiempo de ejecución
• Menos mano de obra
• No castillos ni trabes
• No cimbra
• Menor desperdicio
• Menor mantenimiento
• Rentabilidad: Al tener un menor espesor los muros hechos con Panel W, aumentan la cantidad de metros útiles para la misma
área construida.
• Control de obra: En base a un plano ejecutivo de especie es tan factible saber con toda exactitud en forma anticipada cuantas
piezas de Panel W se requerirán para cada parte de la obra, y por consecuencia, también la cantidad de cemento arena, etc.
• El bajo peso de cada Panel W antes de recubrirlo (15 kg Aprox.) hace de su manejo en la obra una actividad sencilla y fácil,
incluso en edificaciones de varios pisos.
• Fácil cuantificación de materiales.
• Menos maniobras de acarreo.
• Fácil transportación.
• Pre habilitación: En construcciones de gran tamaño es posible establecer un taller de pre habilitado de PANEL W, separado
de la obra para añadir mayor velocidad y control a ésta. Se incluyen todas las instalaciones eléctricas, hidráulicas, de gas, etc.
• Duración: Las construcciones hechas con Panel W son tan durables como las de concreto sólido.

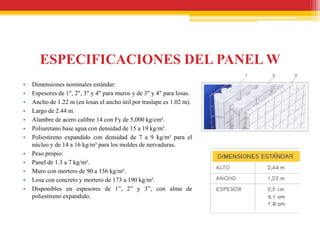

ESPECIFICACIONES DEL PANEL W
• Dimensiones nominales estándar:
• Espesores de 1", 2", 3" y 4" para muros y de 3" y 4" para losas.
• Ancho de 1.22 m (en losas el ancho útil por traslape es 1.02 m).
• Largo de 2.44 m.
• Alambre de acero calibre 14 con Fy de 5,000 kg/cm².
• Poliuretano base agua con densidad de 15 a 19 kg/m³.
• Poliestireno expandido con densidad de 7 a 9 kg/m³ para el
núcleo y de 14 a 16 kg/m³ para los moldes de nervaduras.
• Peso propio:
• Panel de 1.3 a 7 kg/m².
• Muro con mortero de 90 a 156 kg/m².
• Losa con concreto y mortero de 173 a 190 kg/m².
• Disponibles en espesores de 1”, 2” y 3”, con alma de
poliestireno expandido.

CLASIFICACIÓN RECOMENDADA PARA
RECUBRIMIENTOS
• Concreto para muros y plafones con resistencia f'c 100 kg/cm²: Mezclar 1 saco de cemento Pórtland + 6
botes de arena + 6 botes de grava de 3/8" + 2 botes de agua + 100 gramos de fibra de polipropileno para
obtener 200 litros de concreto con rendimiento en muros a una cara o en plafones de 6 a 9 m² según el
espesor del recubrimiento y el tipo de panel.
• Mortero para muros y plafones con resistencia f'c 100 kg/cm²: Mezclar 1 saco de cemento Pórtland + 8
botes de arena + 2 botes de agua + 100 gramos de fibra de polipropileno para obtener 125 litros de mortero
con rendimiento en muros a una cara o en plafones de 4 a 6 m² según el espesor del recubrimiento y el tipo
de panel.

DETALLE DE ANCLAJE DE MURO A
TRABE DE CONCRETO

ANCLAJE DE MURO A PERFIL
METÁLICO

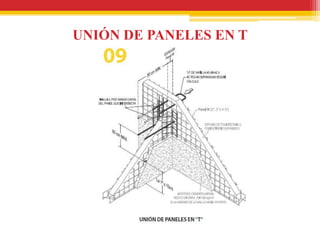

DETALLE UNIÓN DE PANELES EN EL
MISMO PAÑO

DETALLE REFUERZOS EN VANOS
• Marcar sobre el PANEL W el contorno de puertas y ventanas con plumón, cortar los alambres con pinzas
cortapernos y la espuma con navaja o segueta, o todo de un paso con sierra eléctrica. Retirar 5 cm de
espuma en todo el perímetro del vano y reforzarlo colocando MALLA L en una de las caras. Todos los
recortes del PANEL W se pueden aprovechar y así evitar desperdicio.

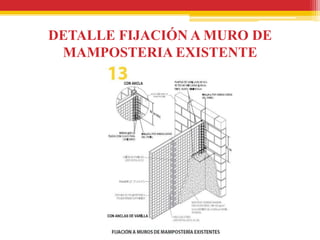

DETALLE FIJACIÓN A MURO DE
MAMPOSTERIA EXISTENTE

INSTALACIONES
• Marcar ubicación e introducir las instalaciones dentro del PANEL W, entre la espuma y la malla. En caso
necesario cortar los alambres de una cara, sólo por donde pasarán las instalaciones y hacer una cavidad en
la espuma, colocar las instalaciones y reconstruir con MALLA PLANA o ZIG-ZAG.

RECUBRIMIENTO DE MUROS
• Recubrir ambas caras de los muros con el concreto o mortero recomendado. Aplicarlo con cuchara, llana o
lanzadora neumática, desde la espuma hasta cubrir la malla y luego una segunda capa de 1.5 a 2 cm de
espesor. Curar el recubrimiento humedeciéndolo por lo menos 2 veces al día los primeros 4 días para luego
poder recubrir la losa.

ACABADOS
• Encima de los recubrimientos es posible aplicar fácilmente una gran variedad de acabados, como
pintura, aplanados de
yeso, tirol, texturizados, azulejos, mosaicos, baldosas, ladrillos, piedra, molduras, maderas, etc. La cara
superior de la losa de azotea se debe impermeabilizar.

RECOMENDACIONES FINALES
• No desperdiciar pedazos de PANEL W, tratar de utilizar todos los recortes resultantes.
• Verificar que todas las uniones entre paneles por ambas caras tengan ZIG-ZAG, MALLA PLANA,
MALLA L o MALLA AUTOENSAMBLE.
• Revisar que todos los anclajes de los muros estén alineados para iniciar su correcta instalación.
• Verificar que los paneles de muro estén verticales, plomeados y rigidizados antes de iniciar a recubrirlos.
• Revisar que la orientación de los paneles de losa sea correcta y que apoyen en sus bordes cortos.
• Verificar que las varillas de anclaje en las uniones, las varillas de refuerzo en las losas y la contraflecha
dada sean las indicadas y estén en su lugar correcto.
• Revisar que las proporciones del concreto o mortero sean las recomendadas.
• Aplicar los recubrimientos de muros y plafones en por lo menos dos pasos hasta lograr el espesor
recomendado.
• Curar todos los recubrimientos manteniéndolos húmedos al menos los primeros 4 días desde su aplicación.
• No desapuntalar la losa antes de los 14 días de colada.

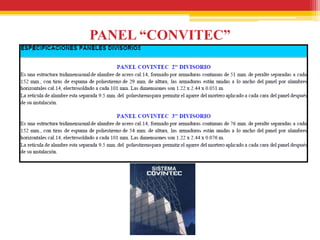

CONVITEC DE 2”
• Características: Malla de acero de alta resistencia de 7741kg Fy con maya auto ensamble y poliestireno
expandido D-10.
• Medidas: 1.22 x 2.44 y espesor de 2”, retícula de 5 x 5cm estructurado a cada cuadro.

CONVITEC DE 3”
• Malla de acero de alta resistencia de 7741kg Fy con malla autoensamble y poliestireno expandido D-10.
• Medidas: 1.22 x 2.44 y espesor de 3” retícula de 5 x 5cm estructurado a cada cuadro.

QUALYPANEL DE 4”
• Características: Malla de acero de alta resistencia de 7741kgs Fy con malla autoensamble y poliestireno
expandido D-10.
• Medidas: 1.22 x 2.44 y espesor de 4” con retícula de 6.7 X 6.7cm estructurado a cada cuadro.

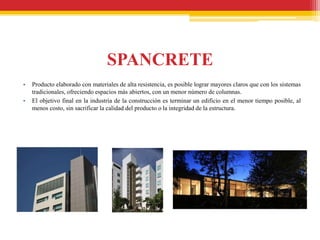

SPANCRETE
• Producto elaborado con materiales de alta resistencia, es posible lograr mayores claros que con los sistemas
tradicionales, ofreciendo espacios más abiertos, con un menor número de columnas.
• El objetivo final en la industria de la construcción es terminar un edificio en el menor tiempo posible, al
menos costo, sin sacrificar la calidad del producto o la integridad de la estructura.

MURO SPANCRETE
• El muro de núcleo hueco fabricado con el sistema Spancrete así como paneles solidos fabricados con otros
métodos.
• Los paneles pueden ser aislados cumpliendo con estrictos requisitos para la calefacción o el enfriamiento.
Las superficies inferiores son lisas y altamente resistentes al fuego.
• El muro Spancrete tanto por dentro como por fuera es extremadamente duradero y presenta una resistencia
a la corrosión, productos químicos y otros efectos comunes en ambientes industriales.

http://html.rincondelvago.com/muros-de-carga-y-divisorios.html
http://www.materialeslivianos.com.mx/servicios/sistema_constructivo/muros.php
http://www.enreparaciones.com/albanileria/muros.php
http://www.ertel.com.mx/espa%C3%B1ol/murosdivisorios.htm
http://www.usgmexico.com.mx/seccion.asp?IS=4&II=145
http://www.panelw.com/espanol/productos_murosemiestructural.html
http://www.spancrete.com.mx/?gclid=CM2p0ZGm2qsCFUhjTAodJH3JNg
http://piesa.com.mx/muros.htm
http://www.construpanel.pue-mx.com/productossub.aspx?id=958
http://www.arquba.com/
http://www.covintec.com/informacion_tecnica/muros_divisorios
http://www.arquitex.com.mx/tablaroca-durock/muros.html

Tema 3

Más contenido relacionado

La actualidad más candente

Similar a Tema 3

Más de suryfer

Tema 3
