Índice
GRÁFICOS.............................................................................................................................................. 2
1. CREAR GRÁFICO DE FORMA RÁPIDA.................................................................................................. 2
2. CAMBIAR LA UBICACIÓN DEL GRÁFICO............................................................................................... 3
3. CAMBIAR EL TIPO DE GRÁFICO ......................................................................................................... 5
4. CAMBIAR LA ORIENTACIÓN DEL GRÁFICO .......................................................................................... 5
5. CAMBIAR EL ORIGEN DE DATOS DEL GRÁFICO.................................................................................... 6
6. MODIFICAR EL GRÁFICO DESDE LA FICHA PRESENTACIÓN.................................................................. 8
6.1. Cambiar el aspecto de elementos del gráfico ....................................................................... 8
6.2. Insertar objetos en el gráfico................................................................................................. 8
6.3. Cambiar rótulos del gráfico ................................................................................................... 8
6.4. Cambiar ejes y cuadrícula del gráfico ................................................................................... 9
6.5. Fondo del gráfico................................................................................................................. 11
6.6. Incorporar elementos de análisis ........................................................................................ 12
6.7. Cambiar nombre del gráfico................................................................................................ 15
7. CAMBIAR EL TAMAÑO Y UBICACIÓN DEL GRÁFICO INCRUSTADO......................................................... 15
8. INSERTAR UN EJE SECUNDARIO...................................................................................................... 15

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
2
Gráficos
En este capítulo se describe cómo crear gráficos incrustados en una hoja, hojas de gráficos y a
modificar las opciones del gráfico.
Para su creación es preciso disponer de celdas en una o varias hojas de un libro con los datos
que se desean presentar en el gráfico. Serán valores cuantitativos que pueden ser llevados a
una representación gráfica utilizando una escala adecuada para ello. También necesitará celdas
con rótulos que permitan leer e interpretar el gráfico.
Existen diversos modos para su creación, pero siempre seleccionará previamente el rango de
celdas con ese conjunto de valores que desea representar.
1. Crear gráfico de forma rápida
Si desea crear una hoja de gráfico de forma muy rápida, seleccione las celdas y pulse la tecla de
función F11.
Se obtiene una nueva hoja en el libro, Gráfico1, que es una hoja de gráficos.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
3

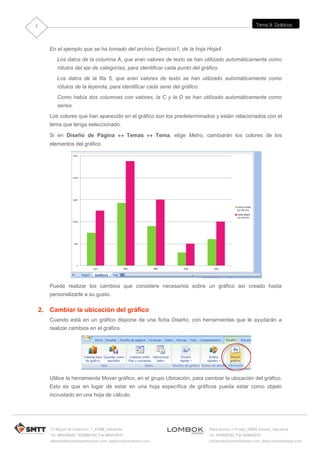

En el ejemplo que se ha tomado del archivo Ejercicio1, de la hoja Hoja4:
Los datos de la columna A, que eran valores de texto se han utilizado automáticamente como
rótulos del eje de categorías, para identificar cada punto del gráfico.
Los datos de la fila 5, que eran valores de texto se han utilizado automáticamente como
rótulos de la leyenda, para identificar cada serie del gráfico.
Como había dos columnas con valores, la C y la D se han utilizado automáticamente como
series.
Los colores que han aparecido en el gráfico son los predeterminados y están relacionados con el
tema que tenga seleccionado.
Si en Diseño de Página  Temas  Tema, elige Metro, cambiarán los colores de los
elementos del gráfico.
Puede realizar los cambios que considere necesarios sobre un gráfico así creado hasta
personalizarle a su gusto.
2. Cambiar la ubicación del gráfico
Cuando está en un gráfico dispone de una ficha Diseño, con herramientas que le ayudarán a
realizar cambios en el gráfico.
Utilice la herramienta Mover gráfico, en el grupo Ubicación, para cambiar la ubicación del gráfico.
Esto es que en lugar de estar en una hoja específica de gráficos pueda estar como objeto
incrustado en una hoja de cálculo.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
4
En el ejemplo se ha pasado a la Hoja4, donde estaban los valores del gráfico (no es obligatorio,
y podría haberse tratado de cualquier otra hoja)
Para volver a la situación anterior utilice la herramienta Deshacer, de la barra de herramientas de
acceso rápido o utilice de nuevo la herramienta de mover gráfico, para llevarlo a la ubicación de
hoja nueva y escriba Gráfico1, pues por defecto, el contador de Excel le daría el nombre
Gráfico2.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
5
3. Cambiar el tipo de gráfico
En la ficha Diseño seleccione la herramienta Cambiar tipo de gráfico, del grupo Tipo
Si selecciona uno de ellos y pulsa el botón Establecer como predeterminado, la próxima vez que
cree un gráfico de forma rápida será del tipo elegido. Si pulsa Aceptar el cambio sólo se produce
en el gráfico actual.
El botón Administrar plantillas le lleva al Explorador de Windows, donde puede trabajar con los
archivos de sus plantillas, (si tiene) para copiarles, eliminarles…
4. Cambiar la orientación del gráfico
Seleccione del grupo Datos, Cambiar entre filas y columnas, para que la columna A que se
empleaba como rótulos del eje de categorías pase a ser rótulos de la Leyenda, y la fila 5, pase a
ser rótulos del eje de categorías.
Aunque de cualquiera de estos dos modos el gráfico sería correcto, se considera más apropiado
el modo en el que el número de series resultantes (colores del gráfico) es menor.
En nuestro ejemplo antes teníamos 2 colores y así hemos pasado a 5 colores. Sería más
adecuado el anterior.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
6
.
Pulse la herramienta Deshacer, para dejarle como estaba anteriormente.
5. Cambiar el origen de datos del gráfico
Utilice Seleccionar datos, del grupo Datos, si lo que desea es cambiar el rango de valores que
se mostrarán el gráfico, o quiere realizar cambios en alguna de las series del mismo o añadir /
eliminar una serie.
En Rango de datos del gráfico, las celdas de las que toma los valores y rótulos para el gráfico.
Puede cambiar seleccionando hasta la fila 9, para que los datos del servicio NEU, no se
muestren en el gráfico.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
7
Cambiar fila/columna, es equivalente a la herramienta descrita en el punto 4, que cambia la
orientación del gráfico. Puede seleccionar una serie de la lista, y pulsar el botón Editar:
Nombre de la serie: celda de la hoja de donde toma el rótulo con el nombre de la serie.
Valores de la serie: rango de celdas de donde toma los valores de ordenada para la serie.
Puede pulsar el botón Editar correspondiente a etiquetas del eje horizontal, para seleccionar un
rango diferente de donde tomar los rótulos para el eje de categorías.
Si pulsa el botón celdas ocultas y vacías le muestra un cuadro de diálogo donde podrá
determinar cómo debe valorar Excel estas celdas.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
8

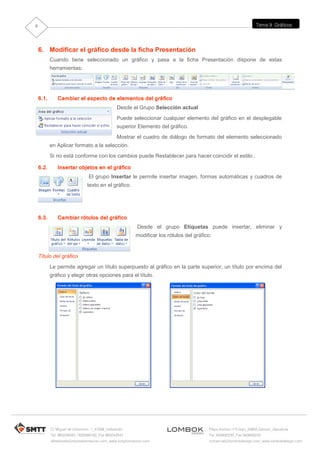

6. Modificar el gráfico desde la ficha Presentación
Cuando tiene seleccionado un gráfico y pasa a la ficha Presentación dispone de estas
herramientas:
6.1. Cambiar el aspecto de elementos del gráfico
Desde el Grupo Selección actual
Puede seleccionar cualquier elemento del gráfico en el desplegable
superior Elemento del gráfico.
Mostrar el cuadro de diálogo de formato del elemento seleccionado
en Aplicar formato a la selección.
Si no está conforme con los cambios puede Restablecer para hacer coincidir el estilo..
6.2. Insertar objetos en el gráfico
El grupo Insertar le permite insertar imagen, formas automáticas y cuadros de
texto en el gráfico.
6.3. Cambiar rótulos del gráfico
Desde el grupo Etiquetas puede insertar, eliminar y
modificar los rótulos del gráfico:
Título del gráfico
Le permite agregar un título superpuesto al gráfico en la parte superior, un título por encima del
gráfico y elegir otras opciones para el título.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
9
Rótulos del eje
Le permite agregar un título al eje horizontal y título al eje vertical, además de cambiar
características del eje.
Leyenda
Le permite agregar leyenda al gráfico y elegir la posición de la misma, respecto al gráfico.
Etiquetas de datos
Le permite agregar el valor a cada punto del gráfico y elegir su posición.
Tabla de datos
Le permite agregar la tabla de datos al gráfico.
6.4. Cambiar ejes y cuadrícula del gráfico
Desde el grupo Ejes podrá mostrar/ocultar ejes, modificar el aspecto de esos ejes y
mostrar/ocultar líneas de cuadrícula del gráfico y variar su aspecto.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
10
Ejes
Cambia el formato y el diseño de cada eje.
Líneas de cuadrícula
Para mostrar u ocultar las líneas de división horizontales y/o verticales.
Si elige Más opciones… podrá cambiar el color de la línea, el estilo de línea y la sombra.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
11
6.5. Fondo del gráfico
Desde este grupo cambiará el aspecto del área de trazado, en el caso
de gráficos en dos dimensiones y elementos como: el cuadro gráfico,
el plano inferior y el punto de vista del gráfico en los de tres
dimensiones.
Área de trazado
El área de trazado es el área que encierran los ejes del gráfico.
Si elige Más opciones de área de trazado podrá cambiar
características como el relleno, color del borde, estilo de borde,
sombra y formato 3D.
Cuadro Gráfico
Para mostrar o no los planos laterales y elegir opciones de visualización, como color, relleno,
color del borde, estilo de borde, sombra, formato 3D y giro 3D
Plano inferior del gráfico
En gráficos de tres dimensiones. Para mostrar o no el plano de la
base del gráfico y elegir opciones de visualización como color,
relleno, color del borde, estilo de borde, sombra, formato 3D y
giro 3D.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
12
Giro 3D
En gráficos de tres dimensiones. Muestra el cuadro de diálogo con opciones de giro 3D que
permiten cambiar la perspectiva del gráfico.
6.6. Incorporar elementos de análisis
Los elementos de análisis sólo se pueden incorporar en
gráficos en dos dimensiones, y dependiendo del tipo de
gráfico se tiene disponibilidad de más o menos elementos
de análisis.
Línea de tendencia del gráfico
Agregar línea de tendencia a una serie. Las líneas de tendencia se usan para mostrar
gráficamente las tendencias de los datos y analizar los problemas de predicción. Este
análisis también se denomina análisis de regresión. Mediante el uso del análisis de
regresión, puede representarse una línea de
tendencia en un gráfico más allá de los datos actuales
para predecir los valores futuros.
Media móvil, consiste en una serie de medias que se
calculan a partir de los componentes de una serie de
datos. En un gráfico, una media móvil suaviza las
fluctuaciones de datos, lo que permite mostrar la
distribución o la tendencia con mayor claridad.
No pueden agregarse líneas de tendencia a las series
de datos en los gráficos 3D, de cotizaciones, radiales, circulares, de superficie o de anillos. Para
determinar el tipo seleccione Más opciones de línea de tendencia.
Si se selecciona Polinómica,
introduzca en el cuadro Ordenación
el valor potencial más alto de la
variable independiente.
Si se selecciona Media móvil,
introduzca en el cuadro Período el
número de períodos que va a
utilizarse para calcular la media
móvil. Una línea de tendencia es
más fiable cuando su valor R-
cuadrado está establecido en 1 o
cerca de 1. Puede activar que le
muestre este valor.
Línea de tendencia lineal, muestra
que algo aumenta o disminuye a un
ritmo constante.
Línea de tendencia logarítmica es

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
13

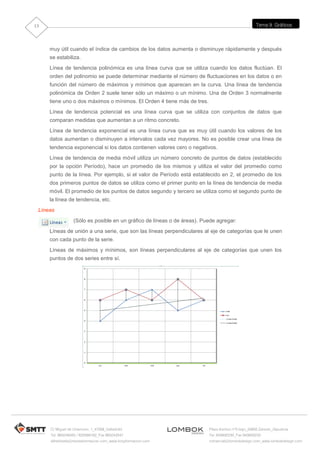

muy útil cuando el índice de cambios de los datos aumenta o disminuye rápidamente y después
se estabiliza.
Línea de tendencia polinómica es una línea curva que se utiliza cuando los datos fluctúan. El
orden del polinomio se puede determinar mediante el número de fluctuaciones en los datos o en
función del número de máximos y mínimos que aparecen en la curva. Una línea de tendencia
polinómica de Orden 2 suele tener sólo un máximo o un mínimo. Una de Orden 3 normalmente
tiene uno o dos máximos o mínimos. El Orden 4 tiene más de tres.
Línea de tendencia potencial es una línea curva que se utiliza con conjuntos de datos que
comparan medidas que aumentan a un ritmo concreto.
Línea de tendencia exponencial es una línea curva que es muy útil cuando los valores de los
datos aumentan o disminuyen a intervalos cada vez mayores. No es posible crear una línea de
tendencia exponencial si los datos contienen valores cero o negativos.
Línea de tendencia de media móvil utiliza un número concreto de puntos de datos (establecido
por la opción Período), hace un promedio de los mismos y utiliza el valor del promedio como
punto de la línea. Por ejemplo, si el valor de Período está establecido en 2, el promedio de los
dos primeros puntos de datos se utiliza como el primer punto en la línea de tendencia de media
móvil. El promedio de los puntos de datos segundo y tercero se utiliza como el segundo punto de
la línea de tendencia, etc.
Líneas
(Sólo es posible en un gráfico de líneas o de áreas). Puede agregar:
Líneas de unión a una serie, que son las líneas perpendiculares al eje de categorías que le unen
con cada punto de la serie.
Líneas de máximos y mínimos, son líneas perpendiculares al eje de categorías que unen los
puntos de dos series entre sí.

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
14

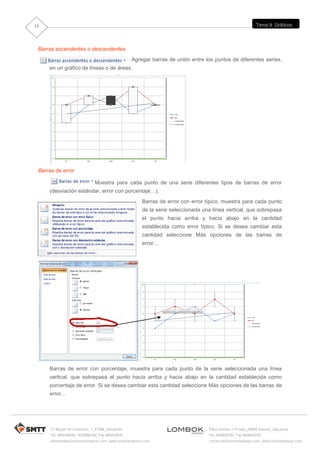

Barras ascendentes o descendentes
Agregar barras de unión entre los puntos de diferentes series,
en un gráfico de líneas o de áreas.
Barras de error
Muestra para cada punto de una serie diferentes tipos de barras de error
(desviación estándar, error con porcentaje…).
Barras de error con error típico, muestra para cada punto
de la serie seleccionada una línea vertical, que sobrepasa
el punto hacia arriba y hacia abajo en la cantidad
establecida como error típico. Si se desea cambiar esta
cantidad seleccione Más opciones de las barras de
error…
Barras de error con porcentaje, muestra para cada punto de la serie seleccionada una línea
vertical, que sobrepasa el punto hacia arriba y hacia abajo en la cantidad establecida como
porcentaje de error. Si se desea cambiar esta cantidad seleccione Más opciones de las barras de
error…

Tema 9: Gráficos
Tel. 983249455 / 625569162_Fax 983243547
Tel. 943830230_Fax 943830233
15
Barras de error con desviación estándar, muestra para cada punto de la serie seleccionada una
línea vertical, la desviación estándar.
6.7. Cambiar nombre del gráfico
Utilice el botón Propiedades de este grupo.
7. Cambiar el tamaño y ubicación del gráfico incrustado
Si desea cambiar la dimensión de un gráfico incrustado, arrastre el ratón con el botón izquierdo
pulsado, cuando el puntero muestra una doble flecha sobre uno de los cuadros de dimensión.
Si desea cambiar la posición de un gráfico incrustado, arrastre el ratón con el botón izquierdo
pulsado, cuando el puntero muestra una cruz de malta.
8. Insertar un eje secundario
Seleccione la serie cuyos valores desea
reflejar sobre un eje secundario y utilice el
botón que permite cambiar el formato
(Presentación  Selección actual 
Aplicar formato a la selección), en
Opciones de serie, seleccione Eje
secundario, en el grupo de opciones
Trazar serie en..

Tema 9. Gráficos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Tema 9. Gráficos

Más de Mª Angeles Vallejo Bernal

Último

Tema 9. Gráficos
