MODELO OSI Y TCP/IP
 Diferencias entre modelo OSI y TCP/IP

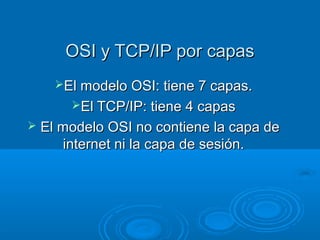

OSI y TCP/IP por capas
El modelo OSI: tiene 7 capas.
El TCP/IP: tiene 4 capas


El modelo OSI no contiene la capa de
internet ni la capa de sesión.

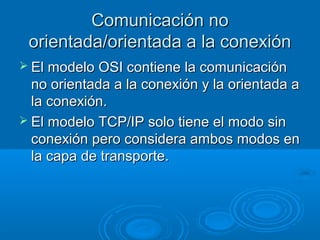

Comunicación no
orientada/orientada a la conexión
 El modelo OSI contiene la comunicación

no orientada a la conexión y la orientada a
la conexión.
 El modelo TCP/IP solo tiene el modo sin
conexión pero considera ambos modos en
la capa de transporte.
 En los protocolos TCP/IP, un protocolo

dado puede ser usado por otros protocolos
en la misma capa, mientras que en el
modelo OSI se definiría dos capas en las
mismas circunstancias.

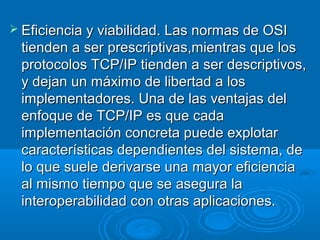

 Eficiencia y viabilidad. Las normas de OSI

tienden a ser prescriptivas,mientras que los
protocolos TCP/IP tienden a ser descriptivos,
y dejan un máximo de libertad a los
implementadores. Una de las ventajas del
enfoque de TCP/IP es que cada
implementación concreta puede explotar
características dependientes del sistema, de
lo que suele derivarse una mayor eficiencia
al mismo tiempo que se asegura la
interoperabilidad con otras aplicaciones.








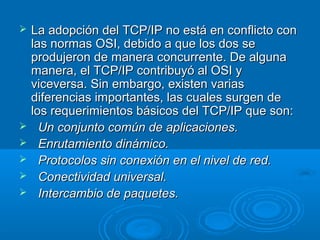

La adopción del TCP/IP no está en conflicto con
las normas OSI, debido a que los dos se
produjeron de manera concurrente. De alguna
manera, el TCP/IP contribuyó al OSI y
viceversa. Sin embargo, existen varias
diferencias importantes, las cuales surgen de
los requerimientos básicos del TCP/IP que son:
Un conjunto común de aplicaciones.
Enrutamiento dinámico.
Protocolos sin conexión en el nivel de red.
Conectividad universal.
Intercambio de paquetes.

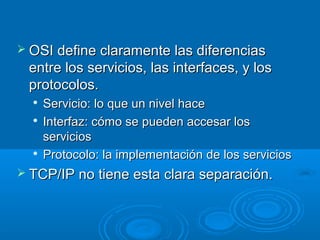

 OSI define claramente las diferencias

entre los servicios, las interfaces, y los
protocolos.





Servicio: lo que un nivel hace
Interfaz: cómo se pueden accesar los
servicios
Protocolo: la implementación de los servicios

 TCP/IP no tiene esta clara separación.

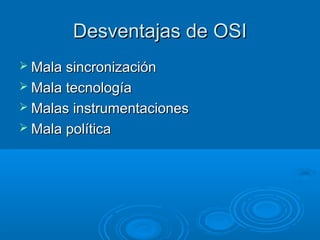

Desventajas de OSI
 Mala sincronización
 Mala tecnología
 Malas instrumentaciones
 Mala política

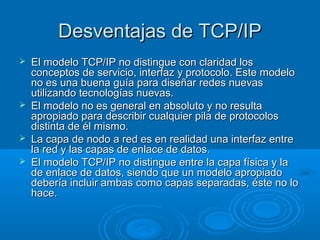

Desventajas de TCP/IP







El modelo TCP/IP no distingue con claridad los
conceptos de servicio, interfaz y protocolo. Este modelo
no es una buena guía para diseñar redes nuevas
utilizando tecnologías nuevas.
El modelo no es general en absoluto y no resulta
apropiado para describir cualquier pila de protocolos
distinta de él mismo.
La capa de nodo a red es en realidad una interfaz entre
la red y las capas de enlace de datos.
El modelo TCP/IP no distingue entre la capa física y la
de enlace de datos, siendo que un modelo apropiado
debería incluir ambas como capas separadas, éste no lo
hace.

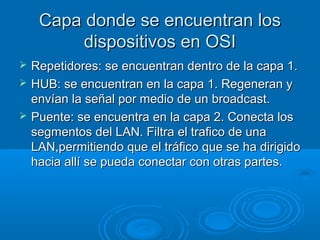

Capa donde se encuentran los
dispositivos en OSI




Repetidores: se encuentran dentro de la capa 1.
HUB: se encuentran en la capa 1. Regeneran y
envían la señal por medio de un broadcast.
Puente: se encuentra en la capa 2. Conecta los
segmentos del LAN. Filtra el trafico de una
LAN,permitiendo que el tráfico que se ha dirigido
hacia allí se pueda conectar con otras partes.




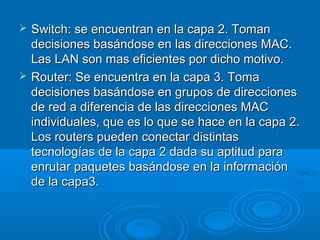

Switch: se encuentran en la capa 2. Toman
decisiones basándose en las direcciones MAC.
Las LAN son mas eficientes por dicho motivo.
Router: Se encuentra en la capa 3. Toma
decisiones basándose en grupos de direcciones
de red a diferencia de las direcciones MAC
individuales, que es lo que se hace en la capa 2.
Los routers pueden conectar distintas
tecnologías de la capa 2 dada su aptitud para
enrutar paquetes basándose en la información
de la capa3.

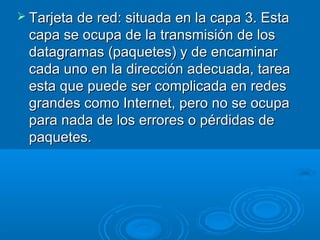

 Tarjeta de red: situada en la capa 3. Esta

capa se ocupa de la transmisión de los
datagramas (paquetes) y de encaminar
cada uno en la dirección adecuada, tarea
esta que puede ser complicada en redes
grandes como Internet, pero no se ocupa
para nada de los errores o pérdidas de
paquetes.
Capa donde se encuentran los
dispositivos en tcp/ip
 Repetidores: situada en la capa de

acceso a red o lo que es decir capa 1 en
el modelo tcp/ip.
 HUB:situada en la capa de acceso a red
también en la capa 1.
 Puente:situada en la capa de acceso a
red también en la capa 1.

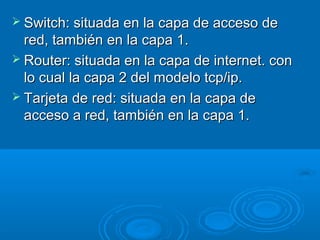

 Switch: situada en la capa de acceso de

red, también en la capa 1.
 Router: situada en la capa de internet. con
lo cual la capa 2 del modelo tcp/ip.
 Tarjeta de red: situada en la capa de
acceso a red, también en la capa 1.
