La termografía es una técnica de ensayo no destructivo que permite medir temperaturas a distancia sin contacto físico utilizando cámaras termográficas. La termografía se puede utilizar para detectar fugas, pérdidas de energía, humedades y otros problemas en maquinaria, edificios, sistemas eléctricos y más. El análisis termográfico implica interpretar las imágenes térmicas para evaluar el estado de los elementos examinados.

1. Equipo Nº 7.
Oropeza, Iván.
Quintana, Daniel.
Suárez, Darwin.
Termografía
UNIVERSIDAD FERMÍN TORO
VICE-RECTORADO ACADEMICO
FACULTAD DE INGENIERIA
CABUDARE EDO-LARA

3. Se denomina ensayo no destructivo (también llamado END, o en inglés NDT
de nondestructive testing) a cualquier tipo de prueba practicada a un material que
no altere de forma permanente sus propiedades físicas, químicas, mecánicas o
dimensionales. Los ensayos no destructivos implican un daño imperceptible o nulo.
Los diferentes métodos de ensayos no destructivos se basan en la aplicación
de fenómenos físicos tales como ondas electromagnéticas, acústicas, elásticas,
emisión de partículas subatómicas,capilaridad, absorción y cualquier tipo de
prueba que no implique un daño considerable a la muestra examinada.

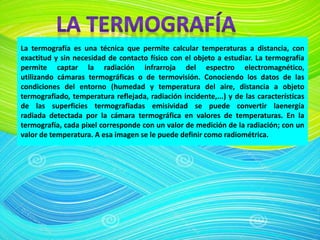

4. La termografía es una técnica que permite calcular temperaturas a distancia, con
exactitud y sin necesidad de contacto físico con el objeto a estudiar. La termografía
permite captar la radiación infrarroja del espectro electromagnético,
utilizando cámaras termográficas o de termovisión. Conociendo los datos de las
condiciones del entorno (humedad y temperatura del aire, distancia a objeto
termografiado, temperatura reflejada, radiación incidente,...) y de las características
de las superficies termografiadas emisividad se puede convertir laenergía
radiada detectada por la cámara termográfica en valores de temperaturas. En la
termografía, cada pixel corresponde con un valor de medición de la radiación; con un
valor de temperatura. A esa imagen se le puede definir como radiométrica.

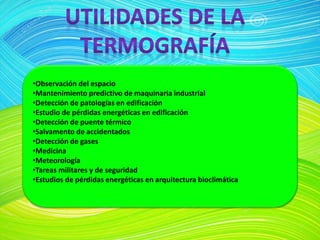

5. •Observación del espacio
•Mantenimiento predictivo de maquinaria industrial
•Detección de patologías en edificación
•Estudio de pérdidas energéticas en edificación
•Detección de puente térmico
•Salvamento de accidentados
•Detección de gases
•Medicina
•Meteorología
•Tareas militares y de seguridad
•Estudios de pérdidas energéticas en arquitectura bioclimática

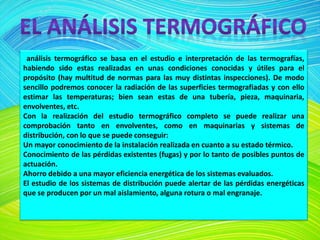

6. análisis termográfico se basa en el estudio e interpretación de las termografías,
habiendo sido estas realizadas en unas condiciones conocidas y útiles para el
propósito (hay multitud de normas para las muy distintas inspecciones). De modo
sencillo podremos conocer la radiación de las superficies termografiadas y con ello
estimar las temperaturas; bien sean estas de una tubería, pieza, maquinaria,
envolventes, etc.
Con la realización del estudio termográfico completo se puede realizar una
comprobación tanto en envolventes, como en maquinarias y sistemas de
distribución, con lo que se puede conseguir:
Un mayor conocimiento de la instalación realizada en cuanto a su estado térmico.
Conocimiento de las pérdidas existentes (fugas) y por lo tanto de posibles puntos de
actuación.
Ahorro debido a una mayor eficiencia energética de los sistemas evaluados.
El estudio de los sistemas de distribución puede alertar de las pérdidas energéticas
que se producen por un mal aislamiento, alguna rotura o mal engranaje.

7. Al estudiar la envolvente en los edificios podremos conocer y/o estimar muchos de
los problemas de la edificación: las pérdidas de energía, falta de estanqueidad,
condensaciones, humedades, problemas de adhesión de morteros y plaquetas,
soleamiento y temperatura sol-aire, etc. Ello nos permite conocer el estado de los
edificios y advertir del potencial de mejora de los éstos.
Imagen termográfica de edificios en Vitoria-Gasteiz. cBeato Tomás de Zumarraga
www.gasteizmografia.com
Los termógrafos son dispositivos del sistema calórico destinados a registrar la
temperatura de continua. Se puede medir la temperatura de los cuerpos que emiten
radiación calórica cuya fuente de energía es la producida por las moléculas en
funcionamiento dentro del organismo.
Es decir: La interpretación de las temperaturas superficiales puede indicarnos
muchos datos sobre el estado de los elementos termografiados. Por ejemplo:
fusibles quemados, sobrecalentamientos en bornas, malas conexiones, falta de
aislamientos en edificación, humedades, fugas de agua, pérdidas de estanqueidad,
intrusos, etc.

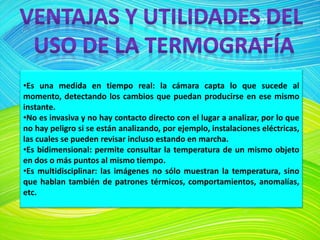

8. •Es una medida en tiempo real: la cámara capta lo que sucede al
momento, detectando los cambios que puedan producirse en ese mismo
instante.
•No es invasiva y no hay contacto directo con el lugar a analizar, por lo que
no hay peligro si se están analizando, por ejemplo, instalaciones eléctricas,
las cuales se pueden revisar incluso estando en marcha.
•Es bidimensional: permite consultar la temperatura de un mismo objeto
en dos o más puntos al mismo tiempo.
•Es multidisciplinar: las imágenes no sólo muestran la temperatura, sino
que hablan también de patrones térmicos, comportamientos, anomalías,
etc.

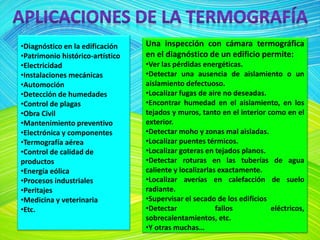

9. •Diagnóstico en la edificación
•Patrimonio histórico-artístico
•Electricidad
•Instalaciones mecánicas
•Automoción
•Detección de humedades
•Control de plagas
•Obra Civil
•Mantenimiento preventivo
•Electrónica y componentes
•Termografía aérea
•Control de calidad de
productos
•Energía eólica
•Procesos industriales
•Peritajes
•Medicina y veterinaria
•Etc.
Una inspección con cámara termográfica
en el diagnóstico de un edificio permite:
•Ver las pérdidas energéticas.
•Detectar una ausencia de aislamiento o un
aislamiento defectuoso.
•Localizar fugas de aire no deseadas.
•Encontrar humedad en el aislamiento, en los
tejados y muros, tanto en el interior como en el
exterior.
•Detectar moho y zonas mal aisladas.
•Localizar puentes térmicos.
•Localizar goteras en tejados planos.
•Detectar roturas en las tuberías de agua
caliente y localizarlas exactamente.
•Localizar averías en calefacción de suelo
radiante.
•Supervisar el secado de los edificios
•Detectar fallos eléctricos,
sobrecalentamientos, etc.
•Y otras muchas…
