1. INSTITUTO UNIVERSITARIO POLITECNICO
“SANTIAGO MARIÑO”
EXTENSION BARINAS
ACUEDUCTOS
Bachiller: Genesis Contreras
C.I: V- 22.092.348

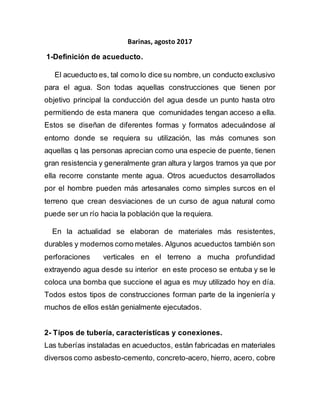

2. Barinas, agosto 2017
1-Definición de acueducto.
El acueducto es, tal como lo dice su nombre, un conducto exclusivo
para el agua. Son todas aquellas construcciones que tienen por
objetivo principal la conducción del agua desde un punto hasta otro
permitiendo de esta manera que comunidades tengan acceso a ella.
Estos se diseñan de diferentes formas y formatos adecuándose al
entorno donde se requiera su utilización, las más comunes son
aquellas q las personas aprecian como una especie de puente, tienen
gran resistencia y generalmente gran altura y largos tramos ya que por
ella recorre constante mente agua. Otros acueductos desarrollados
por el hombre pueden más artesanales como simples surcos en el
terreno que crean desviaciones de un curso de agua natural como
puede ser un río hacia la población que la requiera.
En la actualidad se elaboran de materiales más resistentes,
durables y modernos como metales. Algunos acueductos también son
perforaciones verticales en el terreno a mucha profundidad
extrayendo agua desde su interior en este proceso se entuba y se le
coloca una bomba que succione el agua es muy utilizado hoy en día.
Todos estos tipos de construcciones forman parte de la ingeniería y
muchos de ellos están genialmente ejecutados.
2- Tipos de tubería, características y conexiones.
Las tuberías instaladas en acueductos, están fabricadas en materiales
diversos como asbesto-cemento, concreto-acero, hierro, acero, cobre

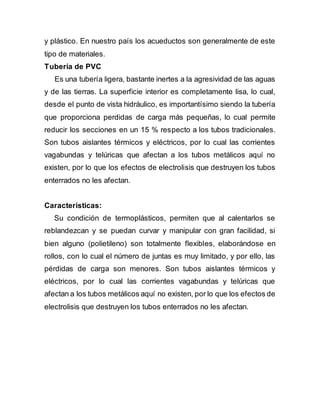

3. y plástico. En nuestro país los acueductos son generalmente de este
tipo de materiales.
Tubería de PVC
Es una tubería ligera, bastante inertes a la agresividad de las aguas
y de las tierras. La superficie interior es completamente lisa, lo cual,
desde el punto de vista hidráulico, es importantísimo siendo la tubería
que proporciona perdidas de carga más pequeñas, lo cual permite
reducir los secciones en un 15 % respecto a los tubos tradicionales.
Son tubos aislantes térmicos y eléctricos, por lo cual las corrientes
vagabundas y telúricas que afectan a los tubos metálicos aquí no
existen, por lo que los efectos de electrolisis que destruyen los tubos
enterrados no les afectan.
Características:
Su condición de termoplásticos, permiten que al calentarlos se
reblandezcan y se puedan curvar y manipular con gran facilidad, si
bien alguno (polietileno) son totalmente flexibles, elaborándose en
rollos, con lo cual el número de juntas es muy limitado, y por ello, las
pérdidas de carga son menores. Son tubos aislantes térmicos y
eléctricos, por lo cual las corrientes vagabundas y telúricas que
afectan a los tubos metálicos aquí no existen, por lo que los efectos de
electrolisis que destruyen los tubos enterrados no les afectan.

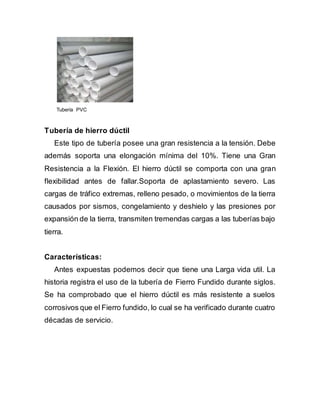

4. Tubería PVC
Tubería de hierro dúctil
Este tipo de tubería posee una gran resistencia a la tensión. Debe
además soporta una elongación mínima del 10%. Tiene una Gran
Resistencia a la Flexión. El hierro dúctil se comporta con una gran
flexibilidad antes de fallar.Soporta de aplastamiento severo. Las
cargas de tráfico extremas, relleno pesado, o movimientos de la tierra
causados por sismos, congelamiento y deshielo y las presiones por
expansión de la tierra, transmiten tremendas cargas a las tuberías bajo
tierra.
Características:
Antes expuestas podemos decir que tiene una Larga vida util. La
historia registra el uso de la tubería de Fierro Fundido durante siglos.
Se ha comprobado que el hierro dúctil es más resistente a suelos
corrosivos que el Fierro fundido, lo cual se ha verificado durante cuatro
décadas de servicio.

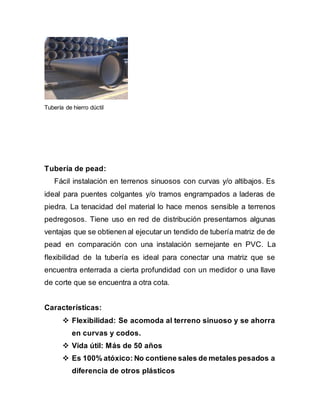

5. Tubería de hierro dúctil
Tubería de pead:
Fácil instalación en terrenos sinuosos con curvas y/o altibajos. Es
ideal para puentes colgantes y/o tramos engrampados a laderas de
piedra. La tenacidad del material lo hace menos sensible a terrenos
pedregosos. Tiene uso en red de distribución presentamos algunas
ventajas que se obtienen al ejecutar un tendido de tubería matriz de de
pead en comparación con una instalación semejante en PVC. La
flexibilidad de la tubería es ideal para conectar una matriz que se
encuentra enterrada a cierta profundidad con un medidor o una llave
de corte que se encuentra a otra cota.
Características:
 Flexibilidad: Se acomoda al terreno sinuoso y se ahorra
en curvas y codos.
 Vida útil: Más de 50 años
 Es 100% atóxico: No contiene sales de metales pesados a
diferencia de otros plásticos

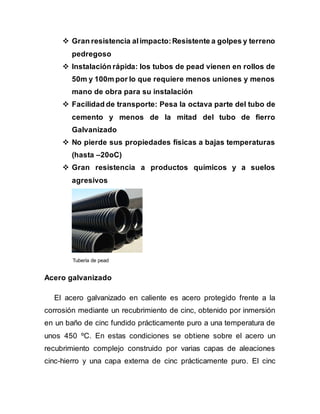

6.  Gran resistencia alimpacto:Resistente a golpes y terreno
pedregoso
 Instalación rápida: los tubos de pead vienen en rollos de
50m y 100m por lo que requiere menos uniones y menos
mano de obra para su instalación
 Facilidad de transporte: Pesa la octava parte del tubo de
cemento y menos de la mitad del tubo de fierro
Galvanizado
 No pierde sus propiedades físicas a bajas temperaturas
(hasta –20oC)
 Gran resistencia a productos químicos y a suelos
agresivos
Tubería de pead
Acero galvanizado
El acero galvanizado en caliente es acero protegido frente a la
corrosión mediante un recubrimiento de cinc, obtenido por inmersión
en un baño de cinc fundido prácticamente puro a una temperatura de
unos 450 ºC. En estas condiciones se obtiene sobre el acero un
recubrimiento complejo construido por varias capas de aleaciones
cinc-hierro y una capa externa de cinc prácticamente puro. El cinc

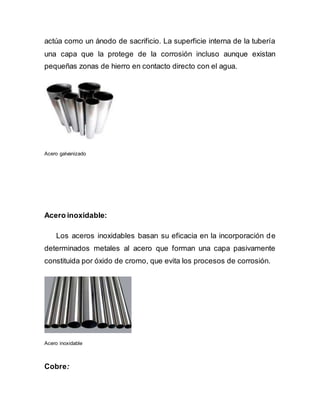

7. actúa como un ánodo de sacrificio. La superficie interna de la tubería
una capa que la protege de la corrosión incluso aunque existan
pequeñas zonas de hierro en contacto directo con el agua.
Acero galvanizado
Acero inoxidable:
Los aceros inoxidables basan su eficacia en la incorporación de
determinados metales al acero que forman una capa pasivamente
constituida por óxido de cromo, que evita los procesos de corrosión.
Acero inoxidable
Cobre:

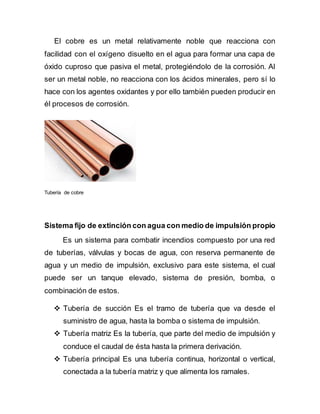

8. El cobre es un metal relativamente noble que reacciona con
facilidad con el oxígeno disuelto en el agua para formar una capa de
óxido cuproso que pasiva el metal, protegiéndolo de la corrosión. Al
ser un metal noble, no reacciona con los ácidos minerales, pero sí lo
hace con los agentes oxidantes y por ello también pueden producir en
él procesos de corrosión.
Tubería de cobre
Sistema fijo de extinción con agua con medio de impulsión propio
Es un sistema para combatir incendios compuesto por una red
de tuberías, válvulas y bocas de agua, con reserva permanente de
agua y un medio de impulsión, exclusivo para este sistema, el cual
puede ser un tanque elevado, sistema de presión, bomba, o
combinación de estos.
 Tubería de succión Es el tramo de tubería que va desde el
suministro de agua, hasta la bomba o sistema de impulsión.
 Tubería matriz Es la tubería, que parte del medio de impulsión y
conduce el caudal de ésta hasta la primera derivación.
 Tubería principal Es una tubería continua, horizontal o vertical,
conectada a la tubería matriz y que alimenta los ramales.

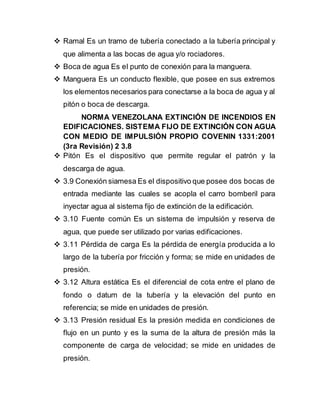

9.  Ramal Es un tramo de tubería conectado a la tubería principal y
que alimenta a las bocas de agua y/o rociadores.
 Boca de agua Es el punto de conexión para la manguera.
 Manguera Es un conducto flexible, que posee en sus extremos
los elementos necesarios para conectarse a la boca de agua y al
pitón o boca de descarga.
NORMA VENEZOLANA EXTINCIÓN DE INCENDIOS EN
EDIFICACIONES. SISTEMA FIJO DE EXTINCIÓN CON AGUA
CON MEDIO DE IMPULSIÓN PROPIO COVENIN 1331:2001
(3ra Revisión) 2 3.8
 Pitón Es el dispositivo que permite regular el patrón y la
descarga de agua.
 3.9 Conexión siamesa Es el dispositivo que posee dos bocas de
entrada mediante las cuales se acopla el carro bomberil para
inyectar agua al sistema fijo de extinción de la edificación.
 3.10 Fuente común Es un sistema de impulsión y reserva de
agua, que puede ser utilizado por varias edificaciones.
 3.11 Pérdida de carga Es la pérdida de energía producida a lo
largo de la tubería por fricción y forma; se mide en unidades de
presión.
 3.12 Altura estática Es el diferencial de cota entre el plano de
fondo o datum de la tubería y la elevación del punto en
referencia; se mide en unidades de presión.
 3.13 Presión residual Es la presión medida en condiciones de
flujo en un punto y es la suma de la altura de presión más la
componente de carga de velocidad; se mide en unidades de
presión.

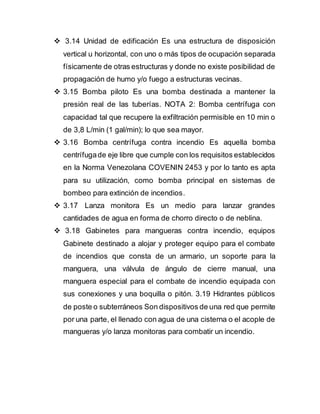

10.  3.14 Unidad de edificación Es una estructura de disposición
vertical u horizontal, con uno o más tipos de ocupación separada
físicamente de otras estructuras y donde no existe posibilidad de
propagación de humo y/o fuego a estructuras vecinas.
 3.15 Bomba piloto Es una bomba destinada a mantener la
presión real de las tuberías. NOTA 2: Bomba centrífuga con
capacidad tal que recupere la exfiltración permisible en 10 min o
de 3,8 L/min (1 gal/min); lo que sea mayor.
 3.16 Bomba centrífuga contra incendio Es aquella bomba
centrífugade eje libre que cumple con los requisitos establecidos
en la Norma Venezolana COVENIN 2453 y por lo tanto es apta
para su utilización, como bomba principal en sistemas de
bombeo para extinción de incendios.
 3.17 Lanza monitora Es un medio para lanzar grandes
cantidades de agua en forma de chorro directo o de neblina.
 3.18 Gabinetes para mangueras contra incendio, equipos
Gabinete destinado a alojar y proteger equipo para el combate
de incendios que consta de un armario, un soporte para la
manguera, una válvula de ángulo de cierre manual, una
manguera especial para el combate de incendio equipada con
sus conexiones y una boquilla o pitón. 3.19 Hidrantes públicos
de poste o subterráneos Son dispositivos de una red que permite
por una parte, el llenado con agua de una cisterna o el acople de
mangueras y/o lanza monitoras para combatir un incendio.
