1. FACULTAD DE CIENCIAS SOCIALES
CARRERA CIENCIAS DE LA EDUCACION
MATERIA: INFORMATICA APLICADA
INTEGRANTES: ARIAS LARUTA VIVIANA
APAZA COLQUE CARMEN
HUANCA ASPI VERONICA
LECOÑA QUISPE MARIBEL
PARALELO: “B”
GESTION: 2011

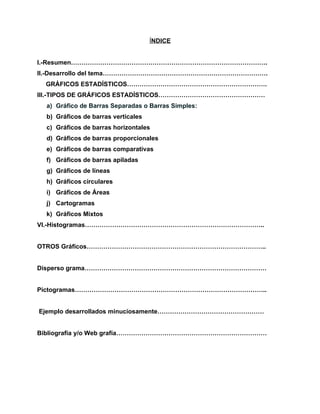

2. ÍNDICE
I.-Resumen………………………………………………………………………………….
II.-Desarrollo del tema…………………………………………………………………….
GRÁFICOS ESTADÍSTICOS………………………………………………………….
III.-TIPOS DE GRÁFICOS ESTADÍSTICOS……………………………………………
a) Gráfico de Barras Separadas o Barras Simples:
b) Gráficos de barras verticales
c) Gráficos de barras horizontales
d) Gráficos de barras proporcionales
e) Gráficos de barras comparativas
f) Gráficos de barras apiladas
g) Gráficos de líneas
h) Gráficos circulares
i) Gráficos de Áreas
j) Cartogramas
k) Gráficos Mixtos
VI.-Histogramas…………………………………………………………………………..
OTROS Gráficos…………………………………………………………………………..
Disperso grama……………………………………………………………………………
Pictogramas………………………………………………………………………………..
Ejemplo desarrollados minuciosamente……………………………………………
Bibliografía y/o Web grafía………………………………………………………………

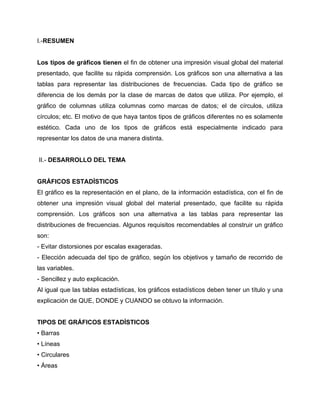

3. I.-RESUMEN
Los tipos de gráficos tienen el fin de obtener una impresión visual global del material
presentado, que facilite su rápida comprensión. Los gráficos son una alternativa a las
tablas para representar las distribuciones de frecuencias. Cada tipo de gráfico se
diferencia de los demás por la clase de marcas de datos que utiliza. Por ejemplo, el
gráfico de columnas utiliza columnas como marcas de datos; el de círculos, utiliza
círculos; etc. El motivo de que haya tantos tipos de gráficos diferentes no es solamente
estético. Cada uno de los tipos de gráficos está especialmente indicado para
representar los datos de una manera distinta.
II.- DESARROLLO DEL TEMA
GRÁFICOS ESTADÍSTICOS
El gráfico es la representación en el plano, de la información estadística, con el fin de
obtener una impresión visual global del material presentado, que facilite su rápida
comprensión. Los gráficos son una alternativa a las tablas para representar las
distribuciones de frecuencias. Algunos requisitos recomendables al construir un gráfico
son:
- Evitar distorsiones por escalas exageradas.
- Elección adecuada del tipo de gráfico, según los objetivos y tamaño de recorrido de
las variables.
- Sencillez y auto explicación.
Al igual que las tablas estadísticas, los gráficos estadísticos deben tener un título y una
explicación de QUE, DONDE y CUANDO se obtuvo la información.
TIPOS DE GRÁFICOS ESTADÍSTICOS
• Barras
• Líneas
• Circulares
• Áreas

4. • Cartogramas
• Mixtos
• Histogramas
• Disperso grama
• Pictogramas
TIPOS DE GRÁFICOS ESTADÍSTICOS
Gráfico de Barras Separadas o Barras Simples:
Se utilizan para representar la distribución de frecuencias de variables discretas. Cada
categoría de la variable se representa por una barra, cuyo largo indica la frecuencia de
observaciones en dicha categoría. Todas las barras deben ser de igual ancho y estar
igualmente espaciadas.
Gráficos de barras verticales
(Llamados por algunos software de columnas) Representan valores usando trazos
verticales, aislados o no unos de otros, según la variable a graficar sea discreta o
continua. Pueden usarse para representar:
• una serie
• dos o más series (también llamado de barras comparativas)
Gráficos de barras horizontales
Representan valores discretos a base de trazos horizontales, aislados unos de otros.
Se utilizan cuando los textos correspondientes a cada categoría son muy extensos.

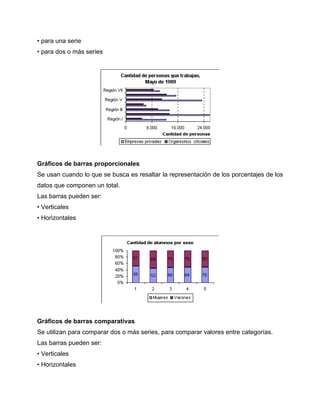

5. • para una serie
• para dos o más series
Gráficos de barras proporcionales
Se usan cuando lo que se busca es resaltar la representación de los porcentajes de los
datos que componen un total.
Las barras pueden ser:
• Verticales
• Horizontales
Gráficos de barras comparativas
Se utilizan para comparar dos o más series, para comparar valores entre categorías.
Las barras pueden ser:
• Verticales
• Horizontales

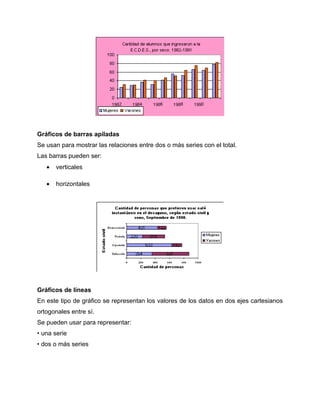

6. Gráficos de barras apiladas
Se usan para mostrar las relaciones entre dos o más series con el total.
Las barras pueden ser:
• verticales
• horizontales
Gráficos de líneas
En este tipo de gráfico se representan los valores de los datos en dos ejes cartesianos
ortogonales entre sí.
Se pueden usar para representar:
• una serie
• dos o más series

7. Estos gráficos se utilizan para representar valores con grandes incrementos entre sí.
Gráficos circulares
Estos gráficos nos permiten ver la distribución interna de los datos que representan un
hecho, en forma de porcentajes sobre un total. Se suele separar
el sector correspondiente al mayor o menor valor, según lo que se desee destacar.
Se pueden ser:
• En dos dimensiones
• en tres dimensiones

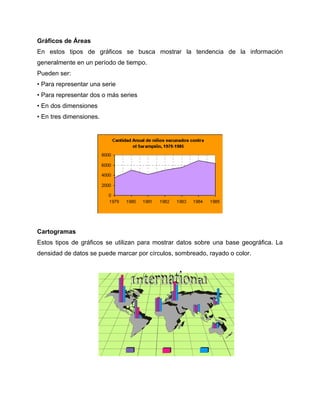

8. Gráficos de Áreas
En estos tipos de gráficos se busca mostrar la tendencia de la información
generalmente en un período de tiempo.
Pueden ser:
• Para representar una serie
• Para representar dos o más series
• En dos dimensiones
• En tres dimensiones.
Cartogramas
Estos tipos de gráficos se utilizan para mostrar datos sobre una base geográfica. La
densidad de datos se puede marcar por círculos, sombreado, rayado o color.

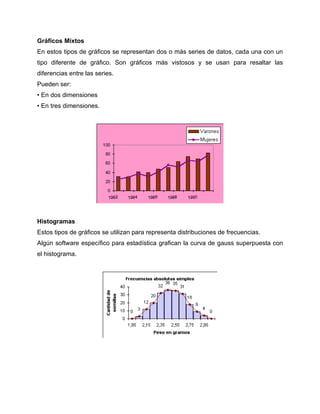

9. Gráficos Mixtos
En estos tipos de gráficos se representan dos o más series de datos, cada una con un
tipo diferente de gráfico. Son gráficos más vistosos y se usan para resaltar las
diferencias entre las series.
Pueden ser:
• En dos dimensiones
• En tres dimensiones.
Histogramas
Estos tipos de gráficos se utilizan para representa distribuciones de frecuencias.
Algún software específico para estadística grafican la curva de gauss superpuesta con
el histograma.

10. OTROS Gráficos
En esta categoría se encuentran la mayoría de los gráficos utilizados en publicidad. Se
los complementa con un dibujo que esté relacionado con el origen de la información a
mostrar. Son gráficos llamativos, atraen la atención del lector.
DISPERSO GRAMA
Los disperso gramas
Son gráficos que se construyen sobre dos ejes ortogonales de coordenadas, llamados
cartesianos, cada punto corresponde a un par de valores de datos x
e y de un mismo elemento suceso.
Pictogramas
Los pictogramas son gráficos similares a los gráficos de barras, pero empleando un
dibujo en una determinada escala para expresar la unidad de medida de los datos.
Generalmente este dibujo debe cortarse para representar los datos.
Es común ver gráficos de barras donde las barras se reemplazan por dibujos a
diferentes escalas con el único fin de hacer más vistoso el gráfico, estos tipos
de gráficos no constituyen un pictograma.
Pueden ser:
• En dos dimensiones
• En tres dimensiones.

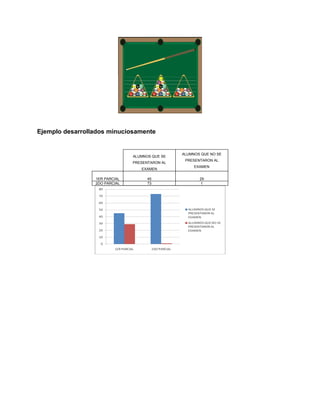

11. Ejemplo desarrollados minuciosamente
ALUMNOS QUE NO SE
ALUMNOS QUE SE
PRESENTARON AL
PRESENTARON AL
EXAMEN
EXAMEN
1ER PARCIAL 45 29
2DO PARCIAL 73 1

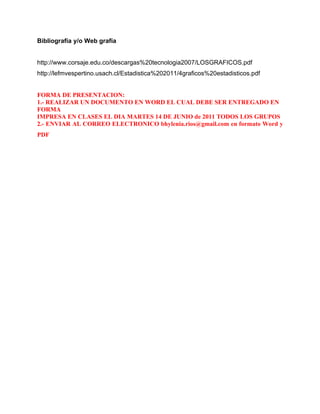

12. Bibliografía y/o Web grafía
http://www.corsaje.edu.co/descargas%20tecnologia2007/LOSGRAFICOS.pdf
http://lefmvespertino.usach.cl/Estadistica%202011/4graficos%20estadisticos.pdf
