1. 1. Generación de la corriente.
La relación entre la electricidad y el magnetismo se aprovecha en numerosas
máquinas para obtener un efecto útil: producción de movimiento a partir de la
electricidad y generación de energía eléctrica a partir de la energía mecánica
Esquema del funcionamiento de una dinamo. La dinamo es un generador
electromagnético cuyo funcionamiento es parecido al de un motor eléctrico. Pero en
este caso se suministra movimiento y la dinamo proporciona corriente eléctrica.
Cuando gira la bobina bajo la influencia de los imanes, se induce en ella una corriente
eléctrica. En una bicicleta, por ejemplo, el giro de las ruedas arrastra a la bobina de la
dinamo.
2. Circuitos de corriente alterna.
A) Reactancia inductiva
La reactancia inductiva es lo que se opone a la circulación de una corriente
variable y justamente aparece por la circulación de esta corriente variable, ya
sea alterna o continua pulsante, es de esperar que sus efectos sean más
acentuados cuanto mayor sea la concentración de magnetismo en el inductor.
Como sabemos que el magnetismo aparece cuando circula una corriente
eléctrica, es de suponer que este magnetismo (y por ende su reacción), sea
mayor cuanto mayor sea esta corriente circulante y que del mismo modo mayor
será la concentración del magnetismo cuanto más veces la corriente pase por
el mismo lugar donde creará el campo magnético o sea cuanto mayor sea la
cantidad de las espiras o vueltas que la bobina inductora o inductor posea.

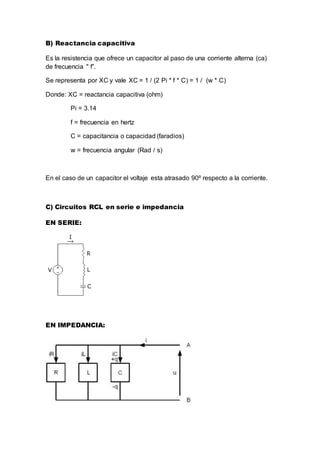

2. B) Reactancia capacitiva
Es la resistencia que ofrece un capacitor al paso de una corriente alterna (ca)
de frecuencia " f”.
Se representa por XC y vale XC = 1 / (2 Pi * f * C) = 1 / (w * C)
Donde: XC = reactancia capacitiva (ohm)
Pi = 3.14
f = frecuencia en hertz
C = capacitancia o capacidad (faradios)
w = frecuencia angular (Rad / s)
En el caso de un capacitor el voltaje esta atrasado 90º respecto a la corriente.
C) Circuitos RCL en serie e impedancia
EN SERIE:
EN IMPEDANCIA:

3. D) POTENCIA.
La potencia eléctrica es la relación de paso de energía de un flujo por unidad
de tiempo; es decir, la cantidad de energía entregada o absorbida por un
elemento en un tiempo determinado. La unidad en el Sistema Internacional de
Unidades es el vatio (watt).
Cuando una corriente eléctrica fluye en cualquier circuito, puede transferir
energía al hacer un trabajo mecánico o termodinámico. Los dispositivos
convierten la energía eléctrica de muchas maneras útiles,
como calor, luz (lámpara incandescente), movimiento (motor
eléctrico), sonido (altavoz) o procesos químicos.
E) RESONANCIA.
La resonancia es un fenómeno que se produce en un circuito en el que existen
elementos reactivos (bobinas y condensadores) cuando es recorrido por
una corriente alterna de una frecuencia tal que hace que la reactancia se anule,
en caso de estar ambos en serie, o se haga infinita si están en paralelo.

4. 3. TRASFORMADORES.
Se denomina transformador a un dispositivo eléctrico que permite aumentar o
disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la
potencia. La potencia que ingresa al equipo, en el caso de un transformador
ideal (esto es, sin pérdidas), es igual a la que se obtiene a la salida. Las
máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo
de su diseño y tamaño, entre otros factores.
El transformador es un dispositivo que convierte la energía eléctrica alterna de
un cierto nivel de tensión, en energía alterna de otro nivel de tensión,
basándose en el fenómeno de la inducción electromagnética. Está constituido
por dos o más bobinas de material conductor, devanadas sobre un núcleo
cerrado de material ferro magnético, pero aisladas entre sí eléctricamente. La
única conexión entre las bobinas la constituye el flujo magnético común que se
establece en el núcleo. El núcleo, generalmente, es fabricado bien sea de
hierro o de láminas apiladas de acero eléctrico, aleación apropiada para
optimizar el flujo magnético. Las bobinas o devanados se denominan primarios
y secundarios según correspondan a la entrada o salida del sistema en
cuestión, respectivamente. También existen transformadores con más
devanados; en este caso, puede existir un devanado "terciario", de menor
tensión que el secundario.
