El transistor es un dispositivo electrónico que puede funcionar como interruptor o amplificador. Consta de tres terminales: la base, el colector y el emisor. La corriente de base controla el flujo de electrones entre el colector y el emisor. Los transistores NPN conducen cuando la base recibe corriente positiva, mientras que los PNP conducen cuando la base recibe corriente negativa. Modificando sutilmente la corriente de base se puede controlar ampliamente la corriente entre colector y emisor.

1. TRANSISTOR
BASE (B): Modula el paso de los electrones.
COLECTOR (C): Recibe los electrones enviados por el emisor.
EMISOR (E): Envía electrones.

2. FUNCIONAMIENTO
El funcionamiento se puede entender mediante
un símil con la función de la válvula en los
sistemas hidráulicos.
Válvulas:

3. En corte
Si no llega agua por el conducto de la Base, el
conducto entre Colector y Emisor está cerrado
(no puede circular agua entre colector y emisor).
Funciona como un INTERRUPTOR ABIERTO.

4. En activa
Si llega una pequeña corriente de agua al
conducto de Base, esta corriente vence la
resistencia del tapón y empieza a circular
agua entre Colector y Emisor.
Funciona como un AMPLIFICADOR.

5. En saturación
La corriente de agua entre Colector y Emisor
llega a hacerse mucho más grande que la
corriente de agua por la Base.
Funciona como un INTERRUPTOR CERRADO.

6. Corriente o Intensidad en el
transistor
Las corrientes en un transistor son 3, corriente de base (Ib), corriente de emisor
(Ie) y corriente del colector (Ic).

7. Tipos de Transistores
PNP: El colector y la base al polo negativo.
NPN: Se debe conectar al polo positivo el colector y la base.

8. TALLER TRANSISTORES
Teniendo en cuenta lo estudiado acerca de los
transistores responder las siguientes preguntas.

9. FUNCIONAMIENTO BÁSICO DEL TRANSISTOR.
1. Monta el siguiente circuito en Crocodile, simúlalo, y explica con tus propias
palabras el funcionamiento de un transistor. (Observa que se han introducido
dos amperímetros para comparar las corrientes de base y colector)

10. 2. Analiza el siguiente circuito e indica cuándo se encenderá
el bombillo:

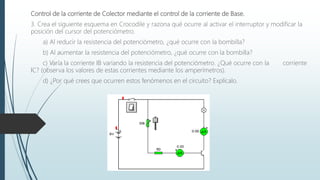

11. Control de la corriente de Colector mediante el control de la corriente de Base.
3. Crea el siguiente esquema en Crocodile y razona qué ocurre al activar el interruptor y modificar la
posición del cursor del potenciómetro.
a) Al reducir la resistencia del potenciómetro, ¿qué ocurre con la bombilla?
b) Al aumentar la resistencia del potenciómetro, ¿qué ocurre con la bombilla?
c) Varía la corriente IB variando la resistencia del potenciómetro. ¿Qué ocurre con la corriente
IC? (observa los valores de estas corrientes mediante los amperímetros).
d) ¿Por qué crees que ocurren estos fenómenos en el circuito? Explícalo.

12. 4. Dibuja el siguiente esquema en Crocodile, y razona
por qué se comporta de forma opuesta al circuito
anterior (fíjate en las líneas de corriente).

13. TRANSISTORES NPN
Así es como funciona un transistor NPN:
A medida que aumenta la corriente a la base de un transistor
NPN, el transistor se activa cada vez más hasta que se conduce
completamente desde el colector al emisor.
Y a medida que disminuye la corriente a la base de un
transistor NPN, el transistor se enciende cada vez menos, hasta
que la corriente es tan baja, el transistor ya no conduce a
través del colector al emisor y se apaga.

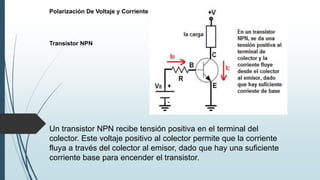

14. Polarización De Voltaje y Corriente
Transistor NPN
Un transistor NPN recibe tensión positiva en el terminal del
colector. Este voltaje positivo al colector permite que la corriente
fluya a través del colector al emisor, dado que hay una suficiente
corriente base para encender el transistor.

15. TRANSISTORES PNP
Un transistor PNP funciona de manera totalmente
opuesta.
A medida que la corriente se hunde desde la base
(fluye desde la base hasta la tierra), el transistor está
encendido y conduce a través de la alimentación en la
carga de salida.

16. Transistor PNP
Un transistor PNP recibe tensión positiva en el terminal emisor. El
voltaje positivo al emisor permite que la corriente fluya desde el
emisor al colector, dado que hay una corriente negativa a la base
(corriente que fluye desde la base a tierra).
