TEOREMA DE NORTON
(Demostración)

POR:
Bibiana del C. Hdez. Hdez.
Teresa de Jesús Esteban de la Cruz
Luis Alfredo Ramírez Margalli

CARRERA:
Ingeniería en Mecatrónica

MATERIA:
Análisis de Circuitos Eléctricos

GRADO Y GRUPO:
2° Cuatrimestre, salón 4

CATEDRÁTICO:
Ing. Eloy Durán Maldonado

Villahermosa, Tab., 11 de Julio del 2011.
CALCULAR IN Y RN

1. Convertir la fuente de voltaje de 9v en una fuente de corriente, por conveniencia.
I=V/R



I = 9 v / 10 000 Ω



I = 0.9 mA

Ahora nuestra resistencia queda en paralelo.
2. Cortocircuitamos las terminales a y b. Por lo tanto, la resistencia de 220 Ω quedará
como un circuito abierto, ya que la corriente no pasará por allí, sino que cruzará por a
y b cortocircuitados.

Al sumar las fuentes de corriente se tiene que:
I = 5 mA + 0.9 mA = 5.9 mA

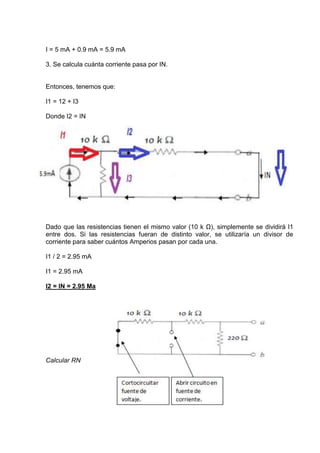

3. Se calcula cuánta corriente pasa por IN.

Entonces, tenemos que:
I1 = 12 + I3
Donde I2 = IN

Dado que las resistencias tienen el mismo valor (10 k Ω), simplemente se dividirá I1
entre dos. Si las resistencias fueran de distinto valor, se utilizaría un divisor de
corriente para saber cuántos Amperios pasan por cada una.
I1 / 2 = 2.95 mA
I1 = 2.95 mA
I2 = IN = 2.95 Ma

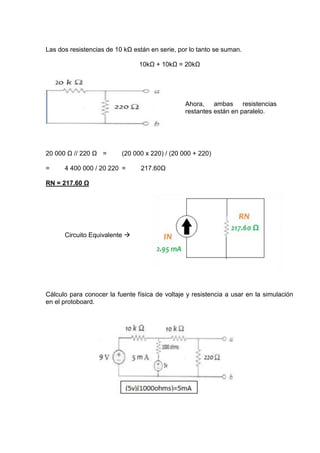

Calcular RN
Las dos resistencias de 10 kΩ están en serie, por lo tanto se suman.
10kΩ + 10kΩ = 20kΩ

Ahora, ambas resistencias
restantes están en paralelo.

20 000 Ω // 220 Ω =
=

(20 000 x 220) / (20 000 + 220)

4 400 000 / 20 220 =

217.60Ω

RN = 217.60 Ω

Circuito Equivalente 

Cálculo para conocer la fuente física de voltaje y resistencia a usar en la simulación
en el protoboard.

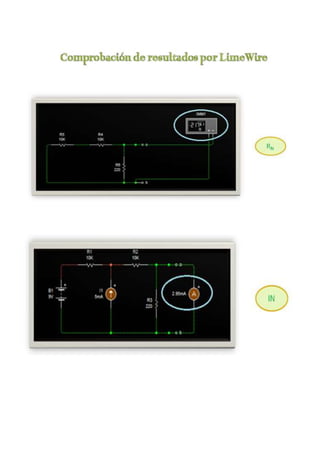

Comprobación física del circuito

RN = 200 kΩ = 217.60 Ω

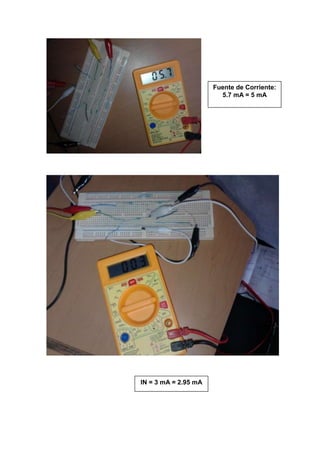

Fuente de Corriente:
5.7 mA = 5 mA

IN = 3 mA = 2.95 mA

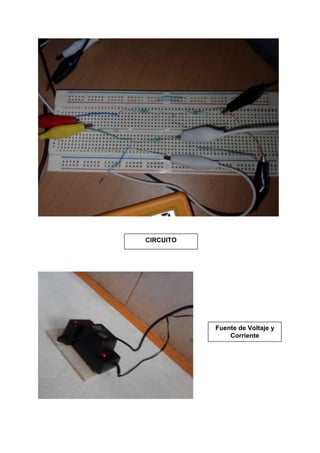

CIRCUITO

Fuente de Voltaje y
Corriente

Teorema de norton
