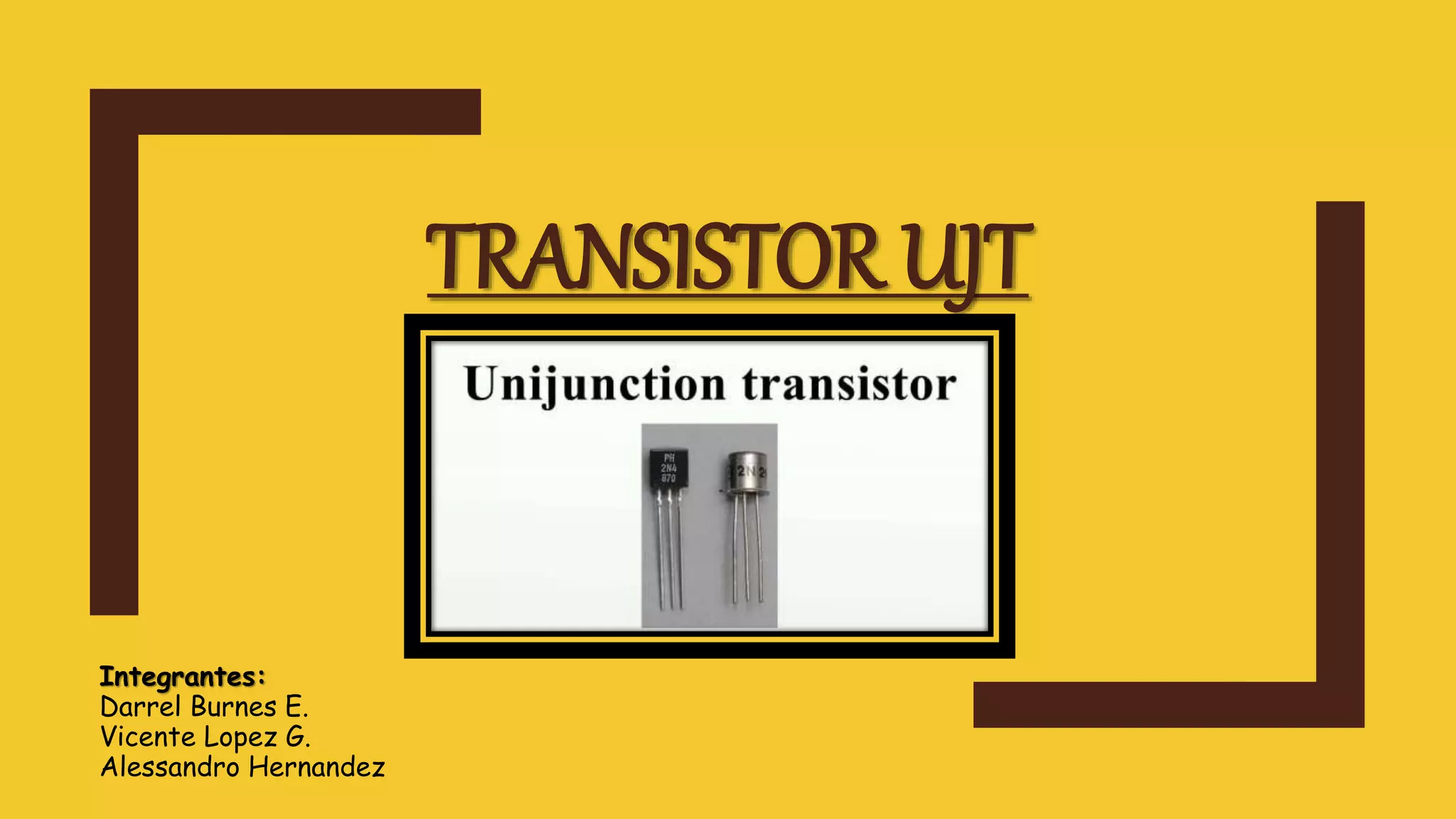

1. TRANSISTOR UJT
Integrantes:
Darrel Burnes E.
Vicente Lopez G.
Alessandro Hernandez

2. ¿Qué es o como se compone?
■ El UJT también puede ser llamado: transistor uniunión o transistor
unijuntura, y es un tipo de transistor que contiene dos zonas
semiconductoras.
■ • Tiene tres terminales denominados emisor (E), base uno (B1) y base dos
(B2).
■ Está formado por una barra semiconductora tipo N, entre los terminales B1-
B2, en la que se difunde una región tipo P+, el emisor, en algún punto a lo
largo de la barra, lo que determina el valor del parámetro η, standoff ratio,
conocido como razón de resistencias o factor intrínseco.
2N6027 UJT

3. CARACTERÍSTICAS ESPECIALES DEL
UJT
■ Este es un dispositivo de conmutación del tipo ruptura y
puede provocar grandes tistores con un pulso en B1.
■ Sus características lo hacen muy útil en muchos
circuitos industriales, incluyendo temporizadores,
osciladores, generadores de onda, y más importante
aún, en circuitos de control de puerta para Rectificador
controlado de silicio (SCR) y Triodo para Corriente Alterna
(TRIACs).
■ Es un dispositivo semiconductor unipolar, con un
funcionamiento diferente al de otros dispositivos. Buen
dispositivo de disparo.
■ Esta constituido por dos regiones contaminadas con
tres terminales externos: dos bases y un emisor. El
emisor esta fuertemente dopado con impurezas P y la
región N débilmente dopado con N. Por ello, la
resistencia entre las dos bases, RBB o resistencia
Interbase, es elevada (de 5 a 10KΩ estando el emisor
abierto).

4. CONSTRUCCIÓN DEL UJT
■ Consiste en una placa de material ligeramente
dopado de silicio tipo-n. Los dos contactos de
base se unen a los extremos de esta superficie
tipo n. Estos se indican como B1 y B2
respectivamente.
■ Un material de tipo p se utiliza para formar
una juntura p-n en el límite de la varilla de
aluminio y la placa de silicio tipo n.
■ El tercer terminal llamado emisor (E) se hace a
partir de este material tipo-p. El tipo n está
ligeramente contaminado, mientras que el de
tipo p está fuertemente contaminado. Como el
tipo n está ligeramente dopado, ofrece una alta
resistencia mientras que el material tipo p,
ofrece baja resistividad puesto que está
fuertemente contaminado.

5. OPERACIÓN DEL UJT
■ El UJT se polariza normalmente según se ve en su curva de polarización. La base B1 se
lleva a una tensión positiva (5V≤VBB≤30V). Por la resistencia RB1B2 circula entonces
una corriente B2:
■ 𝐼 𝐵2 = 𝐼𝑒 =
ܸ 𝐵𝐵
ܴ 𝐵𝐵
; 𝜂 =
ܴ 𝐵1
ܴ 𝐵𝐵
■ El cátodo del diodo emisor se encuentra a una tensión:
■ ܸ𝐶 =
ܴ 𝐵1
ܴ 𝐵1+ܴ 𝐵2
ܸ𝐵𝐵 =
ܴ 𝐵1
ܴ 𝐵𝐵
ܸ𝐵𝐵 = 𝜂ܸ𝐵𝐵
■ El diodo puede presentar una polarización inversa si (Ve) es inferior a (Vc) por lo que se
presentará una corriente de fuga (Ieb0) muy pequeña. Por otro lado si (Ve) es superior
(Vc), el diodo queda polarizado directamente y por ende circula una corriente (Ie)
formada por portadores minoritarios que son depositados en R1

6. FUNCIONAMIENTO DEL UJT
■ El punto de funcionamiento viene determinado por
las características del circuito exterior.
■ El funcionamiento del UJT se basa en el control de la
resistencia RB1B2 mediante la tensión aplicada al
emisor.
■ Si el emisor no está conectado ó VE < VP ⇒ Diodo
polarizado inversamente ⇒ no conduce ⇒ IE = 0.
■ Si VE ≥ VP ⇒ Diodo polarizado directamente ⇒
conduce ⇒ aumenta IE.
■ Cuando IP < IE < IV ⇒ entramos en una zona de
resistencia negativa donde RBB varia en función de
IE.
■ A partir del punto de funcionamiento, si IE disminuye
hasta alcanzar un valor inferior a IV el diodo se
polariza inversamente.

7. APLICACIÓN DEL UJT : OSCILADOR
DE RELAJACIÓN
■ Funcionamiento de un oscilador de relajación con UJT
■ Circuito que sirve para generar señales para dispositivos de control de potencia como
Tiristores oTRIACs
1. El capacitor se carga hasta llegar al voltaje de disparo del transistor UJT, cuando
esto sucede este se descarga a través de la unión E-B1.
2. El capacitor se descarga hasta que llega a un voltaje que se llama de valle (Vv) de
aproximadamente 2.5Voltios.
3. Con este voltaje el UJT se apaga (deja de conducir entre E y B1) y el capacitor inicia
su carga otra vez.
■ Línea verde representa la forma en la que se carga y descarga el capacitor. El gráfico de
línea negra representa el voltaje que aparece en el resistor R3 (conectado entre B1 y tierra)
cuando el capacitor se descarga.
