El documento presenta los planos y diseños de zonificación, distribución de muros, dimensiones y materiales para un bar lounge de dos niveles llamado Trucamelo. Se dividen las áreas en públicas, que incluyen la entrada, caja, baños y zonas de bar y mesas, y privadas como oficina y almacén. Se muestran los planos de cada piso con las medidas y detalles de la estructura.

1. TRÚCAMELO LOUNGE BAR
CARLA PARADAS A.
15-0460
Trucamelo

2. • Acceso/Entrada
(Clientes y Servicio)
• Terraza
Área Exterior
Área de Control
• Acceso al Bar
• Control de Entradas y
Salidas
Área Pública
• Recibidor/ Vestíbulo
• Caja
• Baños
• Area de Bar
• Area de Mesas
• Terraza (Live Music)
• Area de baile
Área Privada
• Oficina
• Almacén (bebidas
y tapas)
• Limpieza
• DJ Booth
• Área de Servicio
Áreas

3. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
ZONIFICACIÓN 1ER NIVEL
ESC. 1:50

4. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
ZONIFICACIÓN 2DO NIVEL
ESC. 1:50

5. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
SOLUCIÓN DE MUROS 1ER NIVEL
ESC. 1:50

6. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
SOLUCIÓN DE MUROS 2DO NIVEL
ESC. 1:50

7. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
PLANTA DIMENSIONADA 1ER NIVEL
ESC. 1:50

8. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016

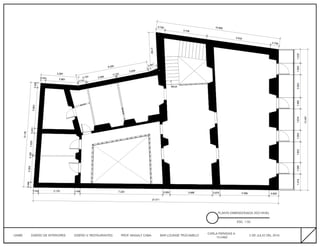

PLANTA DIMENSIONADA 2DO NIVEL
ESC. 1:50

9. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016

10. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016

11. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
PLANTA DE PISO 1ER NIVEL
ESC. 1:50

12. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
PLANTA DE PISO 2DO NIVEL
ESC. 1:50

13. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
PLANTA DE PLAFÓN 1ER NIVEL
ESC. 1:50

14. UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016

15. SECCIÓN LONGITUDINAL
ESC. 1:50
UNIBE DISEÑO DE INTERIORES DISEÑO V: RESTAURANTES PROF. MAGALY CABA BAR LOUNGE TRÚCAMELO
CARLA PARADAS A.
15-0460
5 DE JULIO DEL 2016
