El documento presenta los planos y especificaciones para el diseño interior de un bar de jazz llamado Black & White Jazz Bar. Incluye detalles sobre la zonificación de áreas, materiales de construcción, mobiliario, iluminación y puertas para el primer y segundo nivel del bar.

1. BLACK & WHITE
JAZZ BAR

2. Sheela Parlavecchia
14-0372
Prof. Magaly Caba

4. A
R
E

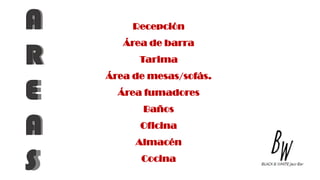

A
S
Recepción
Área de barra
Tarima
Área de mesas/sofás.
Área fumadores
Baños
Oficina
Almacén
Cocina

5. BLACK & WHITE JAZZ BAR

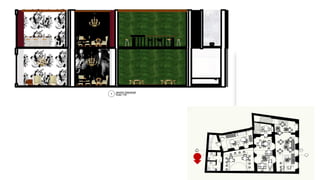

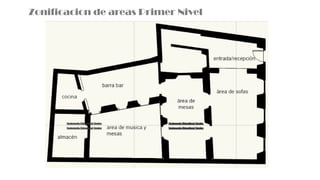

6. Zonificacion de areas Primer Nivel

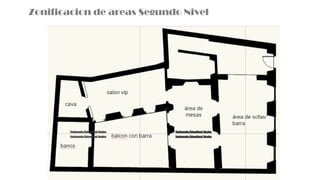

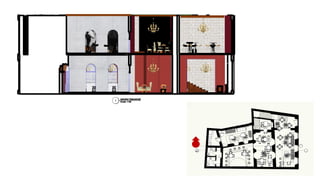

7. Zonificacion de areas Segundo Nivel

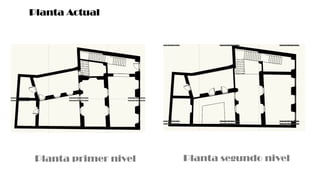

8. Planta Actual
Planta primer nivel Planta segundo nivel

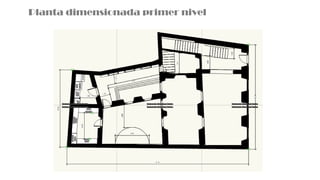

9. Planta dimensionada primer nivel

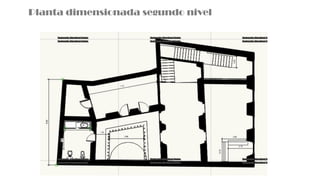

10. Planta dimensionada segundo nivel

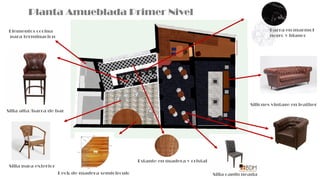

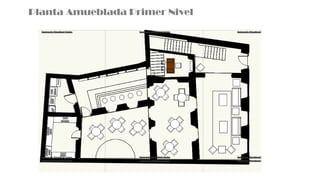

11. Planta Amueblada Primer Nivel

12. Planta Amueblada Primer Nivel
Deck de madera semicirculo
Silla para exterior
Silla alta/barra de bar
Silla capitoneada
Sillones vintage en leather
Barra en marmol
negro y blanco
Estante en madera y cristal
Elementos cocina
para terminacion

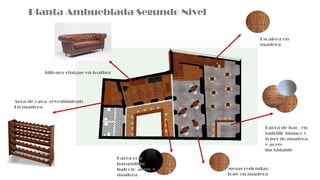

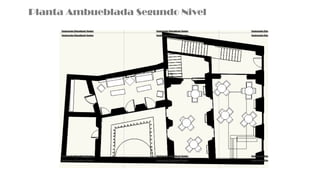

13. Planta Ambueblada Segundo Nivel

14. Planta Ambueblada Segundo Nivel
Sillones vintage en leather
Barra con
barandilla
balcon/ acero y
madera
Barra de bar/ en
ladrillo blanco y
topes de madera
y acero
inoxidable
Escalera en
madera
Mesas redondas/
tope en madera
Area de cava- revestimiento
En madera

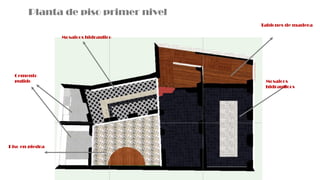

15. Planta de piso primer nivel
Tablones de madera
Cemento
pulido
Mosaicos hidraulico
Mosaicos
hidraulicos
Piso en piedra

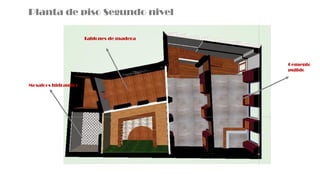

16. Planta de piso Segundo nivel
Cemento
pulido
Mosaicos hidraulico
Tablones de madera

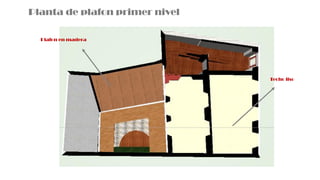

17. Planta de plafon primer nivel
Plafon en madera
Techo liso

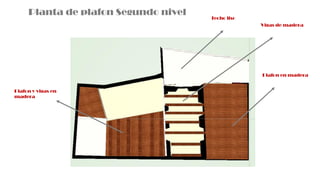

18. Planta de plafon Segundo nivel
Plafon en madera
Vigas de madera
Plafon y vigas en
madera
Techo liso

19. BLACK & WHITE JAZZ BAR

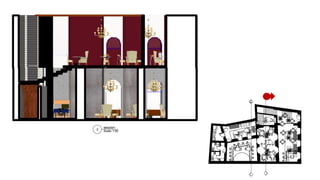

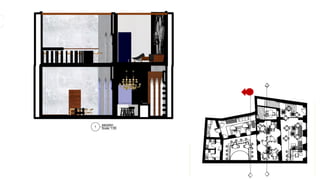

24. BLACK & WHITE JAZZ BAR

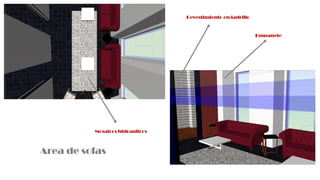

25. Area de sofas
Empanete
Revestimiento en ladrillo
Mosaicos hidraulicos

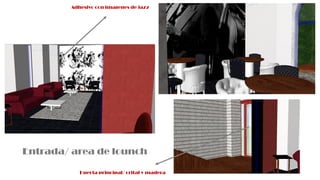

26. Entrada/ area de lounch
Adhesivo con imagenes de jazz
Puerta principal/ crital y madera

27. Detalles Bar primer nivel
Barra en marmol
negro y blanco
Empanete
Estante en madera y cristal
Puerta en cristal

28. Barra- Revestimiento en
ladrillos- tope de madera y
acero inoxidable
Bar Segundo nivel

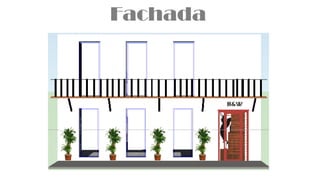

29. Fachada

30. BLACK & WHITE JAZZ BAR

31. BLACK & WHITE JAZZ BAR

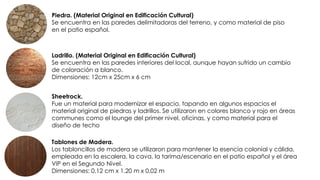

32. Piedra. (Material Original en Edificación Cultural)
Se encuentra en las paredes delimitadoras del terreno, y como material de piso
en el patio español.
Ladrillo. (Material Original en Edificación Cultural)
Se encuentra en las paredes interiores del local, aunque hayan sufrido un cambio
de coloración a blanco.
Dimensiones: 12cm x 25cm x 6 cm
Sheetrock.
Fue un material para modernizar el espacio, tapando en algunos espacios el
material original de piedras y ladrillos. Se utilizaron en colores blanco y rojo en áreas
communes como el lounge del primer nivel, oficinas, y como material para el
diseño de techo
Tablones de Madera.
Los tabloncillos de madera se utilizaron para mantener la esencia colonial y cálida,
empleada en la escalera, la cava, la tarima/escenario en el patio español y el área
VIP en el Segundo Nivel.
Dimensiones: 0.12 cm x 1.20 m x 0.02 m

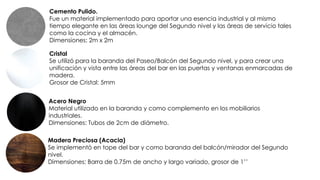

33. Cemento Pulido.
Fue un material implementado para aportar una esencia industrial y al mismo
tiempo elegante en las áreas lounge del Segundo nivel y las áreas de servicio tales
como la cocina y el almacén.
Dimensiones: 2m x 2m
Cristal
Se utilizó para la baranda del Paseo/Balcón del Segundo nivel, y para crear una
unificación y vista entre las áreas del bar en las puertas y ventanas enmarcadas de
madera.
Grosor de Cristal: 5mm
Acero Negro
Material utilizado en la baranda y como complemento en los mobiliarios
industriales.
Dimensiones: Tubos de 2cm de diámetro.
Madera Preciosa (Acacia)
Se implementó en tope del bar y como baranda del balcón/mirador del Segundo
nivel.
Dimensiones: Barra de 0.75m de ancho y largo variado, grosor de 1’’

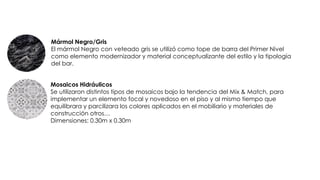

34. Mármol Negro/Gris
El mármol Negro con veteado gris se utilizó como tope de barra del Primer Nivel
como elemento modernizador y material conceptualizante del estilo y la tipología
del bar.
Mosaicos Hidráulicos
Se utilizaron distintos tipos de mosaicos bajo la tendencia del Mix & Match, para
implementar un elemento focal y novedoso en el piso y al mismo tiempo que
equilibrara y parcilizara los colores aplicados en el mobiliario y materiales de
construcción otros…
Dimensiones: 0.30m x 0.30m

35. BLACK & WHITE JAZZ BAR

36. Leather Rojo Vino
Los Jazz Bar tienden a ser espacios de total lujo, que funcionan bajo un concepto
Vintage, por lo que se quizo seguir la cultura y esencia aplicando este material en
un color vivo y elegante. Implementado principalmente en la área Lounge del bar,
para tener este como punto focal del bar.
Terciopelo Negro.
Terciopelo Negro Con Print.
El Terciopelo ayudará a darle elegancia al área de mesas, a identificar un nivel de
clase elevado. Aparte en temas de conformidad, será el ideal para los asientos
aptos de disfrute para el usuario.
Fibra Sintética de Rattan.
Para los asientos del área exterior del patio español.
Es un material excelente para los exteriores, resistente, duradero, estético y
confortable.

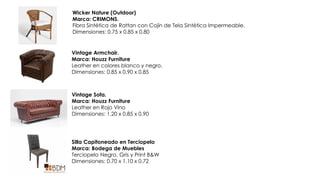

37. Wicker Nature (Outdoor)
Marca: CRIMONS.
Fibra Sintética de Rattan con Cojín de Tela Sintética Impermeable.
Dimensiones: 0.75 x 0.85 x 0.80
Vintage Armchair.
Marca: Houzz Furniture
Leather en colores blanco y negro.
Dimensiones: 0.85 x 0.90 x 0.85
Vintage Sofa.
Marca: Houzz Furniture
Leather en Rojo Vino
Dimensiones: 1.20 x 0.85 x 0.90
Silla Capitoneado en Terciopelo
Marca: Bodega de Muebles
Terciopelo Negro, Gris y Print B&W
Dimensiones: 0.70 x 1.10 x 0.72

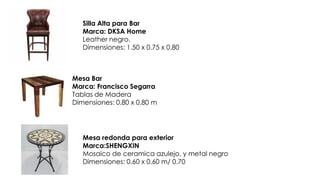

38. Silla Alta para Bar
Marca: DKSA Home
Leather negro.
Dimensiones: 1.50 x 0.75 x 0.80
Mesa Bar
Marca: Francisco Segarra
Tablas de Madera
Dimensiones: 0.80 x 0.80 m
Mesa redonda para exterior
Marca:SHENGXIN
Mosaico de ceramica azulejo, y metal negro
Dimensiones: 0.60 x 0.60 m/ 0.70

39. Mesa Alta en marmol y acero.
Marca: Expo maquinaria
Armazón de aluminio fundido plastificado en color
negro
Tablero de mármol de carrara.
Dimensiones: 0.60 cm- h. 0.80
Silla Alta para exterior
Marca: coleccion Kettal Maia
Silla aluminio, diseño con cuerdas
Dimensiones: 1.30 x 0.75 x 0.80
Estante para area de cava
Marca: Hogare
Estantes de madera curveados.
Dimensiones: 0.80 x 0.92 x 0.92 m

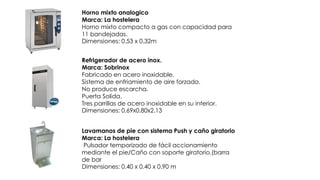

40. Refrigerador de acero inox.
Marca: Sobrinox
Fabricado en acero inoxidable.
Sistema de enfriamiento de aire forzado.
No produce escarcha.
Puerta Solida.
Tres parrillas de acero inoxidable en su interior.
Dimensiones: 0.69x0.80x2.13
Horno mixto analogico
Marca: La hostelera
Horno mixto compacto a gas con capacidad para
11 bandejadas.
Dimensiones: 0.53 x 0.32m
Lavamanos de pie con sistema Push y caño giratorio
Marca: La hostelera
Pulsador temporizado de fácil accionamiento
mediante el pie/Caño con soporte giratorio.(barra
de bar
Dimensiones: 0.40 x 0.40 x 0.90 m

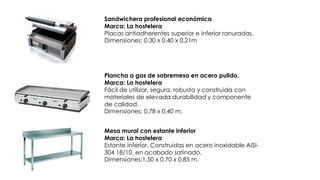

41. Sandwichera profesional económica
Marca: La hostelera
Placas antiadherentes superior e inferior ranuradas.
Dimensiones: 0.30 x 0.40 x 0.21m
Plancha a gas de sobremesa en acero pulido.
Marca: La hostelera
Fácil de utilizar, segura, robusta y construida con
materiales de elevada durabilidad y componente
de calidad.
Dimensiones: 0.78 x 0.40 m.
Mesa mural con estante inferior
Marca: La hostelera
Estante inferior. Construidas en acero inoxidable AISI-
304 18/10, en acabado satinado.
Dimensiones:1.50 x 0.70 x 0.85 m.

42. BLACK & WHITE JAZZ BAR

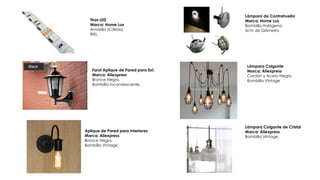

43. Tiras LED
Marca: Home Lux
Amarilla (Cálida)
RIEL
Farol Aplique de Pared para Ext.
Marca: Aliexpress
Bronce Negro.
Bombilla Incandescente.
Aplique de Pared para Interiores
Marca: Aliexpress
Bronce Negro.
Bombilla Vintage.
Lámpara de Contrahuella
Marca: Home Lux
Bombilla Halógena
5cm de Diámetro
Lámpara Colgante
Marca: Aliexpress
Cordón y Acero Negro
Bombilla Vintage
Lámpara Colgante de Cristal
Marca: Aliexpress
Bombilla Vintage.

44. BLACK & WHITE JAZZ BAR

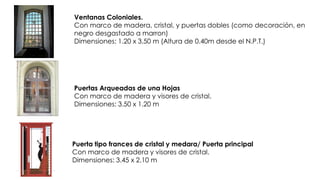

45. Puertas Arqueadas de una Hojas
Con marco de madera y visores de cristal.
Dimensiones: 3.50 x 1.20 m
Ventanas Coloniales.
Con marco de madera, cristal, y puertas dobles (como decoración, en
negro desgastado a marron)
Dimensiones: 1.20 x 3.50 m (Altura de 0.40m desde el N.P.T.)
Puerta tipo frances de cristal y medara/ Puerta principal
Con marco de madera y visores de cristal.
Dimensiones: 3.45 x 2.10 m
