SANTUR | PIANO BAR

P a g e 2
Bar en el que hay un pianista que ejecuta piezas musicales
mientras los clientes consumen, el cual cuenta con un piano de
cola y la presentación en vivo de artistas.
PIANO BAR

P a g e 3
-Participación del publico es poca, pero muy amena
-Espacio revestido con materiales acústicos
-Musica en vivo
-Uso del piano de cola
-Es tipicamente americano
-Sensación de intimidad
-Poca iluminación
-Lugar perfecto para encuentro de antes y después
de actividades empresariales
-Sección de mesas y sillas y otra sección de sofas
-Es uno de los principales contactos del artista y el
publico
CARACTERISTICAS

P a g e 4
REFERENTE
INTERNACIONAL

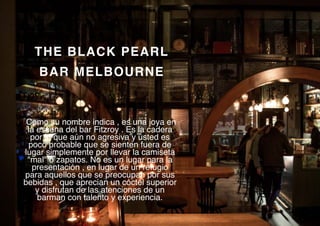

THE BLACK PEARL
BAR MELBOURNE
Como su nombre indica , es una joya en
la escena del bar Fitzroy . Es la cadera
por lo que aún no agresiva y usted es
poco probable que se sienten fuera de
lugar simplemente por llevar la camiseta
"mal" o zapatos. No es un lugar para la
presentación , en lugar de un refugio
para aquellos que se preocupan por sus
bebidas , que aprecian un cóctel superior
y disfrutan de las atenciones de un
barman con talento y experiencia.

P a
THE BLACK PEARL
BAR MELBOURNE
Un ambiente de creatividad y en su zona más
bohemia se encuentra este bar con mesas bajas,
poca luz y bebidas de alta gama. Un nuevo espacio
ocupa el ático, con un ambiente diferente. El que
ha sido Bartender Australiano del Año Chris Hysted

La decoración es sobria , con un
montón de cómodos sofás ,
muebles reciclados y un ambiente
acogedor. La multitud está
compuesta principalmente de
jóvenes y no tan jóvenes
profesionales , disfrutando de sus
bebidas y sentirse en armonía con
el mundo
INTERIOR

PIANO BAR
HOTEL LINA
El hotel lina cuenta con un piano bar
con un concepto moderno cuenta
con un bar, tarima para ala
presentación de artistas con
instrumentos músicas variados, un
area para clientes de sillones con
sus respectivas mesas, ademas
cuenta con un area con mesas mas
grandes para eventos.

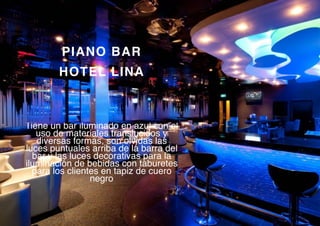

PIANO BAR
HOTEL LINA
Tiene un bar iluminado en azul con el
uso de materiales translucidos y
diversas formas, son olvidas las
luces puntuales arriba de la barra del
bar y las luces decorativas para la
iluminación de bebidas con taburetes
para los clientes en tapiz de cuero
negro

PIANO BAR
HOTEL LINA
Las paredes están revestidas de
materiales acústicos en las areas
donde estarán ubicados los artistas y
cuenta con una pista de bailes,
ademas de que todo el espacio esta
cubierto en alfombre menos el area
del bar para hacer una separación
visual.

PLANTEAMIENTO DEL
PROBLEMA
Esta propuesta de piano bar busca
cumplir con las expectativas demandadas
por las posibles necesidades de
entretenimiento presentadas en el
espacio físico del piano bar SANTUR.

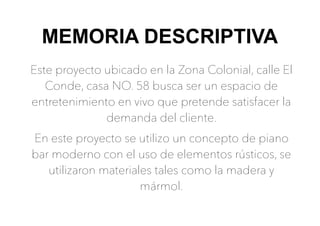

MEMORIA DESCRIPTIVA
Este proyecto ubicado en la Zona Colonial, calle El
Conde, casa NO. 58 busca ser un espacio de
entretenimiento en vivo que pretende satisfacer la
demanda del cliente.
En este proyecto se utilizo un concepto de piano
bar moderno con el uso de elementos rústicos, se
utilizaron materiales tales como la madera y
mármol.

OBJETIVO GENERAL
Diseñar un espacio funcional, dinámico y
atractivo tanto para los clientes como para el
personal, que optimice resultados en las
instalaciones de un piano bar, que a la vez
reﬂeje la identidad de este.

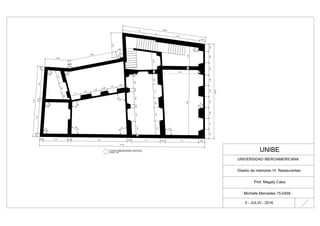

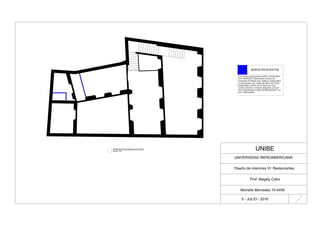

VECTORWORKS EDUCATIONAL VERSION
Caso NO. 58
Manzana 384
Calle El Conde

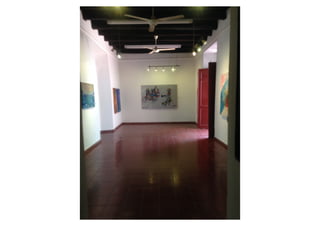

El piano bar esta localizado en la zona colonial de la Republica
Dominicana, calle El Conde, Casa NO.58, actualmente en este solar
se encuentra el colegio dominicano de artes plásticas

P a g e 13
SANTURDUELING PIANO BAR & GRILL

P a g e 14
- Un concepto moderno con elementos rústicos
-Contara con un show en vivo de bailarines
contemporáneos bailando con las canciones de
piano
-Sera un piano bar de duos en los que cantaran
artistas en duo con el piano y quien lo toca
-Utilización de colores neutros combinados con
colores llamativos para la separación de areas
-Uso de revestimientos acústicos
-Tarima de baile
-Tendrá un show de bartender para la preparación
de las bebidas especiales
CARACTERISTICAS

P a g e 17
SHOW DE BAILE
CONTEMPORANEO

P a g e 15

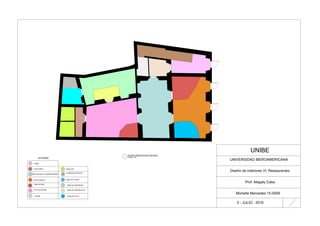

PROGRAMA ARQUITECTONICO
AREA EXTERIOR
AREA DE CONTROL
AREA PUBLICA
AREA PRIVADA
Acceso para publico y empleados
de servicio
Estacionamiento
Acceso al bar
Control de acceso y salida de clientes
Bar con sillas
Circulación
Area de mesas
Bebidas y cristalería
Baños h/m
Tarima de cantantes
Area VIP
Ares de piano de cola
Show de bartender
Salones privados para eventos
Oficina del gerente
Almacen de limpieza/ bebidas/ secos
Cocina auxiliar para aperitivos

PROGRAMA ARQUITECTONICO
AREA USUARIO NECESIDAD CANTIDAD
ACCESO Personal y clientes Control de acceso 1
LOBBY Personal y clientes
Manejo de
reservaciones
1
AREA DE BAR Personal y clientes Consumo de bebidas 3
COCINA Personal Cocoon de alimentos 1
RESTAURANTE Clientes y personal
Consumo de los
alimentos
1
PATIO EXTERIOR Clientes y personal 1
BAÑOS H/M Clientes
Necesidades
humanas
2
ALMACEN SECOS/
FRIOS
Personal
Almacenamiento de
comida
1

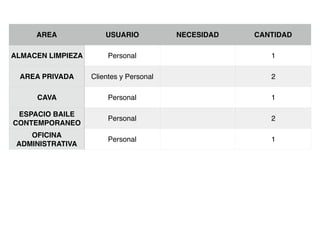

AREA USUARIO NECESIDAD CANTIDAD
ALMACEN LIMPIEZA Personal 1
AREA PRIVADA Clientes y Personal 2
CAVA Personal 1
ESPACIO BAILE
CONTEMPORANEO
Personal 2
OFICINA
ADMINISTRATIVA
Personal 1

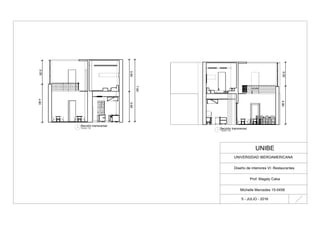

Sección longitudinal

Sección longitudinal
7.80
3.903.90
7.80
3.003.900.90

Sección transversalSección transversal
7.80
3.903.90
7.80
3.903.90

VECTORWORKS EDUCATIONAL VERSIONVECTORWORKS EDUCATIONAL VERSION Sección transversal
Sección transversal
7.80
3.903.90
3.004.80
3.004.80

Elevación de fachada

Ventajas:
• No hay necesidad de levantar el piso
existente (cerámicos, azulejos, etc)
para su colocación. No se agrieta ni
se desprende.
• Amplia gama de colores.
• Fácil limpieza.
• No es toxico.
Desventaja:
su colocación implica una buena mano
de obra, para evitar desniveles.
Propiedades:
Cemento
agregados finos
resinas
flexibilizantes
endurecedores.
Características:
• Antideslizante
• Impermeable
• Resistente.
• Es muy parecido al cemento pulido y
tiene menos de 3mm de espesor.
• Pigmentación variada.
PISO DE
MICROCEMENTTO

Medidas:
Longitud: 370 mm.
Ancho: 645 mm.
Altura: 794 mm.
•Adosado a pared
•Codo de evacuación incluído
•Conjunto de ﬁjaciones:
Incluído
•Forma: Redondo
•Sistema de descarga: Arrastre
•Tipo de instalación: De pie
•Tipo de salida: Dual (vario)
ROUND - Inodoro
adosado a pared con
salida dual

ROUND - Lavabo de
FINECERAMIC® de
sobre encimera
• Agujeros para grifería: Sin agujeros
• Capacidad de la cubeta (l): 11.2
• Conjunto de ﬁjaciones: No incluído
• Forma: Redondo
• Material: FINECERAMIC ®
• Peso (kg): 5.2
• Sin rebosadero
• Tipo de instalación: Sobre
encimera
Medidas:
Longitud: 370 mm.
Ancho: 370 mm.
Altura: 140 mm.

PIANO DE COLA CF6
Fabricados
artesanalmente con los
mismos materiales y por
los mismos artesanos de
élite, los tres modelos de
la serie CF comparten una
bella expresividad y una
profunda presencia tonal.
El modelo estrella es el
CFX, un piano de cola de
conciertos de 2.75 metros,
adecuado para las salas
de conciertos

Dimensiones: 595,0 x 595,0 x 166,3 mm
Material: EPS de alta densidad
Aislamiento: Eli fuerte pegamento
Unidades por caja: 2
Colores: Blanco
• Crea sonido envolvente
•
• Reduce el eco ﬂotante
•
• Combinarlos rotación de
90º
•
• aumentos de difusión
acústica
•
• reduce enfocamientos
CARACTERISTICASFUSSOR 2D FIRST

Plancha aislamiento acústico
OPTIMER FONAC 0.61X0.61
CM STUDIO CLASS 1
Material fonoabsorbente de espuma ﬂexible
Class 1, con diseño plano y micro-
cavidades. Mejora espacios sonoros y
reduce ecos de locales de ensayo, salas de
cine o espacios de ocio con un panel
ignífugo fabricado en espuma de
poliuretano.

• Textura: Pelo Cortado
• Hilado: Antron Legacy
• Altura de Felpa: 8 mm
• Altura total: 10 mm
• Peso de Felpa: 1200 gr/m2
• Cantidad de Nudos: 140000/m2
• Aislante acustico
• Ancho de Rollo: 3.66 m
• Base Primaria y Secundaria: Tejido de
Polipropileno
• Uso: Comercial / Residencial

❖Resistente a la humedad y flexión.
❖Resistencia a loa golpes y
vibraciones.
❖Temperatura ideal: 16C-22C.
❖Humedad relativa ideal: 40%-65%.
33.3cm
33.3cm ROBLE MOKA

❖Resistente a la humedad y
flexión.
❖Resistencia a loa golpes y
vibraciones.
❖Madera artesanal
❖Madera de abedul

LED EMPOTRADA
• Empotrado en el techo
• Lamparas de mr-16
• Distribution de luz directa
• Hecha en cuerpo zanca
inyectado
• Acabados en blanco con
cromo y nickel

• Compatible con Meagan
bombilla LED 3W
• CODIGO BLS01-PEUM2
• Diametro de 36.00cm
• Lampara LED colgante
BEAT WIDE BLACK

• Soportan el uso rudo
• no se decoloran
• no se ponen amarillas
• no emiten rayos UV
• se pueden mojar
• exponer al sol e incluso pisar
• son ideales para lugares
húmedos o calurosos

PLAFON GLASSLINER
• Elaborado a partir de resinas de poliéster
Reforzados con ﬁbra de vidrio
• Su diseño ofrece una máxima protección
sanitaria 100% lavable
• Alta resistencia al impacto y a productos
químicos Abrasivos y bacterias
• No genera hongos
• Resistente a la humedad
• No absorbe olores en
• Dimensiones de 60x60cm
• Color blanco.

❖ Baja capacidad de absorción
de agua.
❖ Gran dureza.
❖ Es económico.
❖ Resistencia de alto tránsito.
❖ Anti resbalante.
❖ ubicación en todas las áreas
de la cocina a excepción del
Area de bodega de vinos.
❖ Espesor de 0.15cm
0.40cm0.20cm
CARACTERISTICAS
ACIGRES BLANCO

❖ Revestimiento epoxi 100%
sólidos.
❖ Sin disolventes.
❖ Alto espesor.
❖ Alta resistencia física y química.
❖ Sin emisiones (clasificación A+
de emisiones en el aire interior).
❖ Todas las paredes de la cocina
a excepción del área de
cocción y cava.
CARACTERISTICAS
ARDEX R40E

REVESTIMIENTO PAREDES
• Paneles 3D – PARED ROTULPAK CO.
‘3D5005 GLACIER’
Paneles modulados, resistente al agua y
humedad alta, relieves geométricos
Medidas: 60cmx60cm
• Vinilos – PARED
LONGITUDINAL TENVILO CO.
Pigmentos circulares unidos en
su totalidad por áreas según
mapa.
Medidas
-Ajustables. Precio: $9.50 Eu.

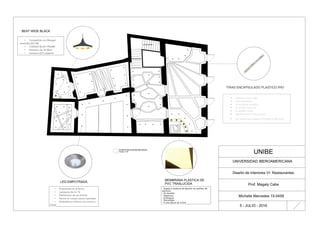

PLAFONES
• YESO
• MANGERAS LED
• OJOS DE BUEY
• ESPECIFICACION
DE LAMPARAS
COLGANTES

PISOS
• MICROCEMENTO
Es muy parecido al cemento
pulido y tiene menos de 3mm de
espesor. Uno de los beneficios
de este material es su colocacion
sin necesidad de levantar el piso
existente(ceramicos, azulejos,
etc) y tiene pigmentaciones
variados, ademas, el
microcemento no se agrieta.

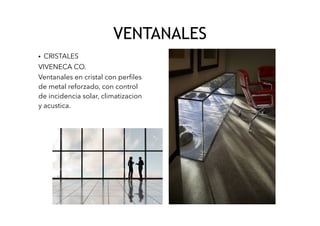

VENTANALES
• CRISTALES
VIVENECA CO.
Ventanales en cristal con perfiles
de metal reforzado, con control
de incidencia solar, climatizacion
y acustica.

SANTUR | PIANO BAR

Más contenido relacionado

La actualidad más candente

Destacado

Similar a SANTUR | PIANO BAR

Más de michelledm118

Último

SANTUR | PIANO BAR
