Este documento presenta un tutorial básico de ArcGIS 10. Explica cómo abrir capas, seleccionar atributos, establecer simbología, crear etiquetas, generar mapas con título, leyenda y escala, incorporar grillas, realizar ediciones, administrar tablas, calcular áreas, crear shapefiles y establecer coordenadas. El tutorial proporciona instrucciones paso a paso para llevar a cabo estas tareas comunes de ArcGIS.
1. Tutorial Básico de ARCGIS 10 1

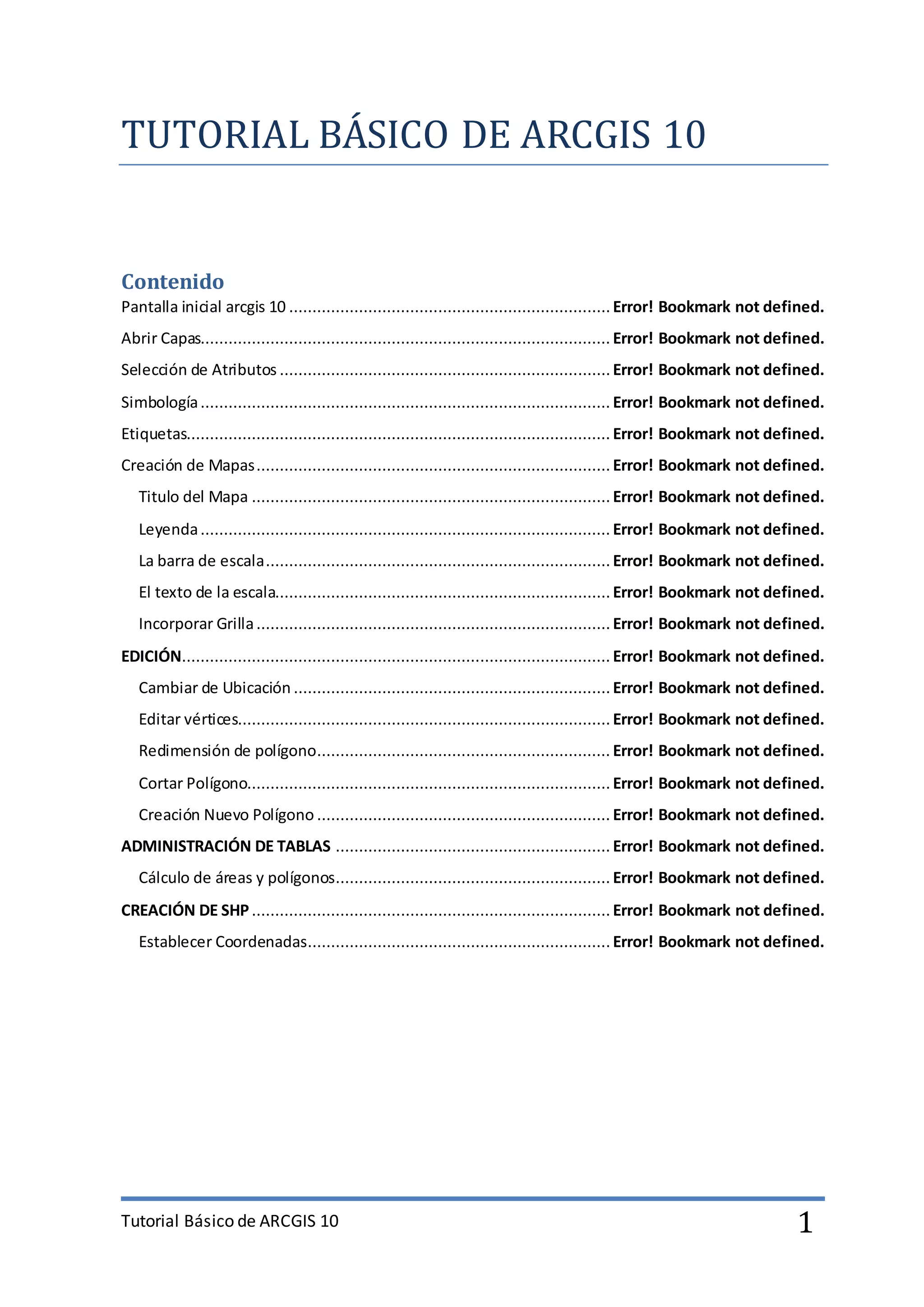

TUTORIAL BASICO DE ARCGIS 10
Contenido
Pantalla inicial arcgis 10 ..................................................................... Error! Bookmark not defined.
Abrir Capas........................................................................................ Error! Bookmark not defined.
Selección de Atributos .......................................................................Error! Bookmark not defined.
Simbología........................................................................................ Error! Bookmark not defined.
Etiquetas........................................................................................... Error! Bookmark not defined.
Creación de Mapas............................................................................ Error! Bookmark not defined.
Titulo del Mapa ............................................................................. Error! Bookmark not defined.
Leyenda........................................................................................ Error! Bookmark not defined.
La barra de escala.......................................................................... Error! Bookmark not defined.
El texto de la escala........................................................................ Error! Bookmark not defined.
Incorporar Grilla............................................................................ Error! Bookmark not defined.
EDICIÓN............................................................................................ Error! Bookmark not defined.
Cambiar de Ubicación ....................................................................Error! Bookmark not defined.
Editar vértices................................................................................ Error! Bookmark not defined.
Redimensión de polígono............................................................... Error! Bookmark not defined.
Cortar Polígono.............................................................................. Error! Bookmark not defined.
Creación Nuevo Polígono ............................................................... Error! Bookmark not defined.
ADMINISTRACIÓN DE TABLAS ........................................................... Error! Bookmark not defined.
Cálculo de áreas y polígonos........................................................... Error! Bookmark not defined.
CREACIÓN DE SHP............................................................................. Error! Bookmark not defined.
Establecer Coordenadas.................................................................Error! Bookmark not defined.
2. Tutorial Básico de ARCGIS 10 2

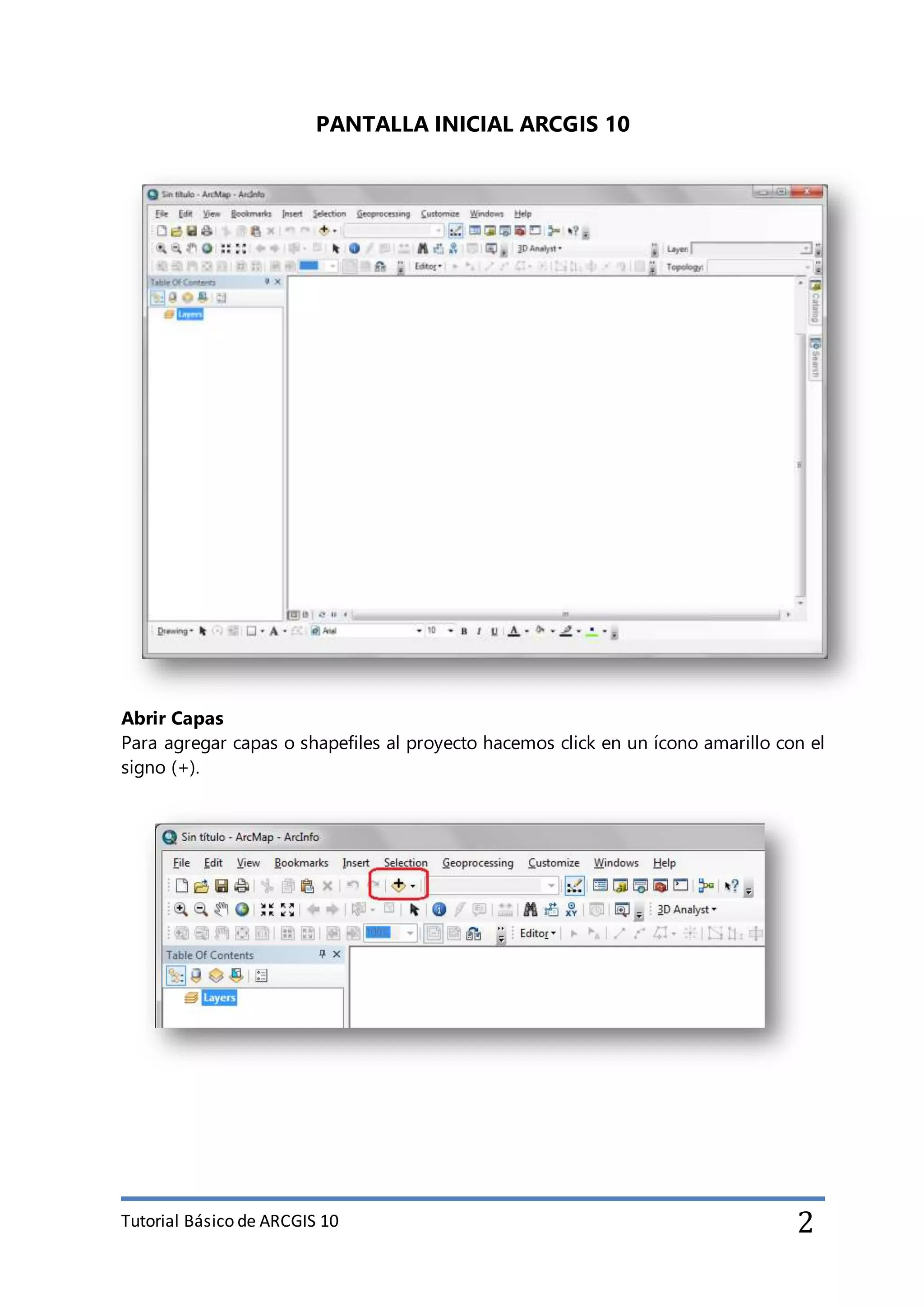

PANTALLA INICIAL ARCGIS 10
Abrir Capas
Para agregar capas o shapefiles al proyecto hacemos click en un ícono amarillo con el
signo (+).
3. Tutorial Básico de ARCGIS 10 3
Elegimos el shapefile que deseamos agregar y damos “Add”
Tendremos la imagen del shapefile en la pantalla.
4. Tutorial Básico de ARCGIS 10 4
De la misma manera agregaremos más capas.
Luego de agregar algunas capas tendremos algo parecido a la siguiente imagen:
En donde los colores de los mapas agregados se pondrán automáticamente de forma
aleatoria.
5. Tutorial Básico de ARCGIS 10 5
Selección de Atributos
Esta herramienta es utilizada para seleccionar algún objeto dentro del mapa, tal como
un polígono, una línea o un punto. Simplemente seleccionamos el ícono que se
señala a continuación y luego seleccionamos.
También se tiene la opción de buscar o seleccionar elementos dependiendo el
atributo que tengan los mapas. Primero seleccionamos la opción “Select By
Attributes”
6. Tutorial Básico de ARCGIS 10 6
Tendremos la siguiente ventana en la cual iremos seleccionando las opciones de
acuerdo al orden que se indica a continuación. En el numeral 2 y 3 es necesario hacer
doble click para que se forme la parte 4 de forma automática.
Luego de dar “OK”, tenemos la selección de los atributos requeridos en el mapa.
1
3
5
2
4
7. Tutorial Básico de ARCGIS 10 7
Para acercar o alejar el mapa usamos los respectivos íconos del zoom.
8. Tutorial Básico de ARCGIS 10 8
De esta manera podemos ver de mejor manera la selección realizada.
Hacemos otra búsqueda usando atributo. Seguimos los mismos pasos que el anterior
procedimiento.
9. Tutorial Básico de ARCGIS 10 9
Simbología
Ahora trabajaremos en la simbología o representación de los mapas o shapefiles,
generalmente hay 3 tipos de representaciones los cuales son: puntos, líneas y
polígonos.
10. Tutorial Básico de ARCGIS 10 10
Si deseamos cambiar el color o la textura de alguna de las 3 simbologías, pues
simplemente damos doble click sobre la correspondiente representación y de esta
manera tendremos la siguiente ventana, en donde elegiremos la nueva
representación.
Una vez establecido las correspondientes opciones y hacer click en “OK”, tenemos el
mapa visualizado de la siguiente manera.
1
2
11. Tutorial Básico de ARCGIS 10 11
Para ver el cambio de mejor manera, hacemos un zoom de alguna región del mapa.
12. Tutorial Básico de ARCGIS 10 12
Ahora, vamos a realizar la representación de un mapa según las categorías o
atributos.
Para esto hacemos doble click sobre el nombre de la capa que deseemos representar
y seguimos algunos pasos que más o menos se indica a continuación.
De esta manera se tiene una representación por medio de colores diferentes de
todos los cantones.
1
2
3
4
5
6
13. Tutorial Básico de ARCGIS 10 13
También podemos aplicar una transparencia a toda la capa, de esta manera se podrá
observar el contenido de la capa que está por detrás.
De esta manera se puede observar la capa de los cantones esta embebida de dentro
de la capa de la provincia.
14. Tutorial Básico de ARCGIS 10 14
Se puede también cambiar el color completo de una capa, en este ejemplo
cambiaremos el color de la capa de la provincia.
15. Tutorial Básico de ARCGIS 10 15
Obteniendo el siguiente resultado.
Etiquetas
Las etiquetas de cada polinomio, línea o punto se puede mostrar siguiendo los pasos
descritos a continuación. Primeramente doble click en el nombre de la capa de la cual
se quiere etiquetar.
3
4
5
2
1
16. Tutorial Básico de ARCGIS 10 16
Teniendo de esta manera cada polígono con su respectiva etiqueta.
Creación de Mapas
A creación de mapas hacemos referencia a la creación de un mapa en formato de
impresión, o sea, que éste mapa será apto para la impresión ya que contendrá todas
las simbologías y elementos necesarios como para que luego sea interpretable desde
una hoja.
Para esto, primeramente seleccionamos la siguiente opción en la pantalla.
17. Tutorial Básico de ARCGIS 10 17
Con esto, tendremos la siguiente pantalla:
En este caso observamos que no nos favorece mucho el hecho de que esté en
sentido vertical así que lo cambiaremos a horizontal, para ello en la pantalla del mapa
hacemos click con el botón derecho y seguimos lo pasos descritos a continuación:
18. Tutorial Básico de ARCGIS 10 18
De esta manera tendremos el mapa en sentido horizontal, además de que también se
estableció el tamaño del papel a usar.
Además, en el formato de impresión podemos agregar otras opciones tales como el
título del mapa, la leyenda, la flecha de norte, la barra de escala, el texto de escala,
entre otros. Describiremos una a una a continuación.
Titulo del Mapa
1
2
3
4
5
6
19. Tutorial Básico de ARCGIS 10 19
Leyenda: Es la representación de cada uno de los colores y formas que contiene el
mapa.
1 2
3
4
1
2
3
4
5
20. Tutorial Básico de ARCGIS 10 20
Luego de todos los pasos seguidos tendremos dentro de la pantalla la simbología
configurada.
6
7
8
9
21. Tutorial Básico de ARCGIS 10 21
La barra de escala
El texto de la escala
1
2
3
4
1
2
3
4
22. Tutorial Básico de ARCGIS 10 22
Incorporar Grilla
Para incorporar la grilla hacemos click con el botón derecho y seguimos los pasos
siguientes.
Al final de toda la configuración de la grilla, tendremos incorporado la grilla del
mapa.
1
2
3
4
23. Tutorial Básico de ARCGIS 10 23
EDICIÓN
Esta parte se la utiliza para editar algunas características del mapa, para crear o para
eliminar. El primer paso para esto es cargar el mapa de la manera como se indicó al
inicio.
5
24. Tutorial Básico de ARCGIS 10 24
Luego escogemos la opción de “Start Editing” para iniciar la edición, y
continuadamente elegimos el nombre de la capa que lo que se desea editar.
Cambiar de Ubicación
Para cambiar la posición de un elemento, simplemente seleccionamos el elemento y
lo arrastramos a la ubicación deseada.
Editar vértices
Para nuestro ejemplo editaremos una parte del mapa muy pequeña, para lo cual
primeramente haremos un acercamiento de la zona deseada.
1
2
1
2
25. Tutorial Básico de ARCGIS 10 25
Luego, seleccionamos el polígono a editar, hacemos click en editar vértices y
extendemos los puntos que se deseen mover.
1 2
4
3
26. Tutorial Básico de ARCGIS 10 26
Para finalizar, hacemos click en el botón de “Finish Sketch”
5
6
7
27. Tutorial Básico de ARCGIS 10 27
Redimensión de polígono
Esta opción es utilizada para dar un nuevo tamaño a un polígono existente. Iniciamos
haciendo click dentro del polígono que se desee redimensionar y continuamos por
los puntos por el cual se quiere expender. Finalmente terminamos haciendo click
dentro del polígono a extender y seleccionando el ícono de finalizar.
8
9
28. Tutorial Básico de ARCGIS 10 28
Cortar Polígono
Se lo usa para dividir un polígono en una o varias partes, al contario de la opción
anterior, este se inicia fuera del polígono y se termina también fuera, aunque el
trazado de los polígonos debe ir por alguna parte dentro.
1 2
9 3
3
4
30. Tutorial Básico de ARCGIS 10 30
Creación Nuevo Polígono
Mediante esta utilidad podemos crear un nuevo polígono y lo realizamos mediante la
secuencias de los pasos que se enumeran a continuación.
ADMINISTRACIÓN DE TABLAS
Utilizando el mismo mapa anterior, ahora trabajaremos con la administración de las
tablas. Éstas tablas contienen la información de todos los polígonos del mapa.
1
2
3
4
5
31. Tutorial Básico de ARCGIS 10 31
Para el ejemplo realizado, observamos que la antepenúltima fina y la penúltima fila
de la tabla corresponden al polígono que se cortó o se dividió, mientras que la
última, contiene información del polígono que se creó.
Entonces lo que haremos es llenar las filas editadas con la información
correspondiente.
1
2
32. Tutorial Básico de ARCGIS 10 32
Finalmente terminamos la edición y lo guardamos para poderlo guardar
próximamente.
CÁLCULO DE ÁREAS Y POLÍGONOS
Éstos cálculos se lo realiza dentro de la tabla, en la parte superior izquierda hay un
menú de opciones, Entonces realizamos la creación de 2 nuevas columnas.
33. Tutorial Básico de ARCGIS 10 33
Se crearán las respectivas columnas pero estarán vacías, para llenarlos con la
información que deseamos, hacemos click derecho y luego de seleccionar la opciones
necesarias tendremos las la información deseada.
1
2
3
4
6
75
8
1
2
3
34. Tutorial Básico de ARCGIS 10 34
CREACIÓN DE SHP
Nos dirigimos a la pestaña de “Catalog”, entonces se nos desplazará una ventana en
la cual buscamos el directorio en donde queremos crear nuestro nuevo shapefile, una
vez que lo encontramos damos click derecho y creamos. Para nuestro ejemplo,
crearemos un shapefile de punto en el cual se almacenará información de las
cabeceras cantonales.
4
5
6
7 8
35. Tutorial Básico de ARCGIS 10 35
Escogemos el tipo de shapefile que deseamos crear.
Establecer Coordenadas
2
1
3
4
5
6
7
13
36. Tutorial Básico de ARCGIS 10 36
Una vez creado el nuevo shapefile, lo agregamos a nuestro proyecto en el cual
estamos trabajando.
Una vez incorporado el shapefile a nuestro proyecto, procedemos a crear los puntos
8
9
10
11
12
37. Tutorial Básico de ARCGIS 10 37
de las cabeceras cantonales puesto que en un principio el archivo se encontraba
vacio. Para lo cual seguimos los pasos a continuación descrita.
1
2
3
4
5
6
7
38. Tutorial Básico de ARCGIS 10 38
Una vez creada todos los puntos, finalizamos la edición y se visualizará algo parecido
a la siguiente pantalla, en donde consta la capa de los cantones y la capa que
creamos que es la capa de cabeceras cantonales.
Si deshabilitamos la capa de cantones, observaremos claramente que solo nos queda
la capa de Cabecera_Cantonal con los puntos que creamos.
