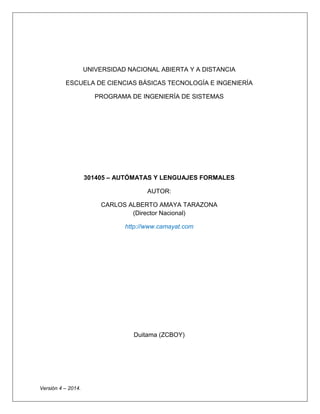

Unidad 1 lenguajes regulares

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA
ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA
PROGRAMA DE INGENIERÍA DE SISTEMAS
301405 – AUTÓMATAS Y LENGUAJES FORMALES
AUTOR:
CARLOS ALBERTO AMAYA TARAZONA (Director Nacional)
http://www.camayat.com
Duitama (ZCBOY)
Versión 4 – 2014.

CONTENIDO
Primera Unidad Capítulos Lecciones
I. LENGUAJES
REGULARES
1. Conceptos Básicos
1. Introducción e Historia.
2. Alfabetos, Cadenas y Lenguajes
3. Autómatas y Lenguajes.
4. Lenguajes Regulares
5. Autómata
2. Autómatas Finitos
6. Definición Formal de Autómatas Finitos
7. Autómatas Finitos Determinísticos (AFD)
8. Autómatas Finitos no Determinísticos (AFND)
9. Autómatas Finitos con Transacciones
10. Lenguaje Aceptado por Autómata Finito
3. Expresiones Regulares
11.Lenguajes Regulares y Expresiones Regulares
12. Significado de las Expresiones Regulares
13. Autómatas Finitos y Expresiones Regulares
14 Equivalencia de Autómatas Finitos
Determinísticos y Autómatas Finitos no
Determinísticos
15 Minimización de Autómatas
Segunda Unidad
Capítulos
Lecciones
II. LENGUAJES
INDEPENDIENTES DEL
CONTEXTO
4. Conceptos Generales
16. Gramáticas Regulares
17. Lenguajes libres de contexto y sus máquinas
18. Arboles de derivación
19. Transformación de las GLC y Formas Normales
20.Limitacioes de los LLC
5. Autómatas a Pila
21. Definición de Autómata con Pila
22. Funcionamiento de Autómata con Pila
23. Diseño de Autómata con Pila.
24. Funciones que se aplican sobre los stacks (Pilas)
25. Combinación modular de los autómatas con Pila
6. Propiedades de Lenguajes
Independientes de Contexto
26. Lenguaje aceptado por un AP
27. Relación entre los AP y los LLC
28. Propiedades de clausura de los Lenguajes
Libres de Contexto
29. Algoritmos de decisión para los LLC
30.Problemas Indecibles para Lenguajes Libres de
Contexto
Tercera Unidad
Capítulos
III. LENGUAJES
ESTRUCTURADOS POR
FRASES
7. Máquinas de Turing.
31. Formalización de las MT
32. Funcionamiento de la Máquina de Turing.
33. Diferencias entre un Computador y una
Máquina de Turing
34. La Máquina Universal de Turing

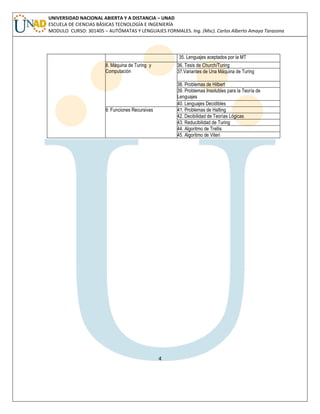

4
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD ESCUELA DE CIENCIAS BÁSICAS TECNOLOGÍA E INGENIERÍA MODULO CURSO: 301405 – AUTÓMATAS Y LENGUAJES FORMALES. Ing. (Msc). Carlos Alberto Amaya Tarazona
35. Lenguajes aceptados por la MT
8. Máquina de Turing y Computación
36. Tesis de Church/Turing
37.Variantes de Una Máquina de Turing
38. Problemas de Hilbert
39. Problemas Insolubles para la Teoría de Lenguajes
40. Lenguajes Decidibles
9. Funciones Recursivas
41. Problemas de Halting
42. Decibilidad de Teorías Lógicas
43. Reducibilidad de Turing
44. Algoritmo de Trellis
45. Algoritmo de Viteri

5
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
MODULO CURSO: 301405 – AUTÓMATAS Y LENGUAJES FORMALES. Ing. (Msc). Carlos Alberto Amaya Tarazona

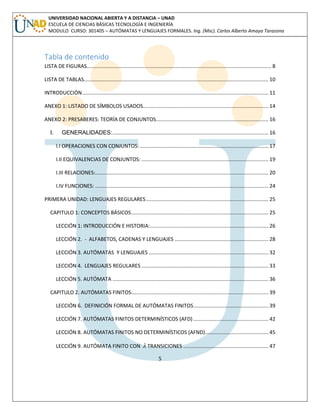

Tabla de contenido
LISTA DE FIGURAS................................................................................................................................ 8
LISTA DE TABLAS................................................................................................................................ 10

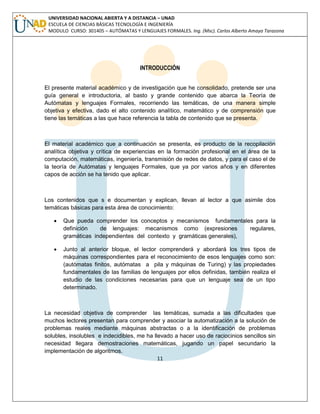

INTRODUCCIÓN ................................................................................................................................. 11
ANEXO 1: LISTADO DE SÍMBOLOS USADOS....................................................................................... 14

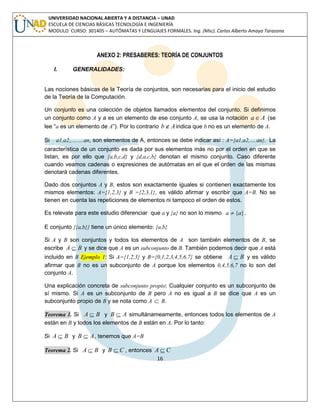

ANEXO 2: PRESABERES: TEORÍA DE CONJUNTOS .............................................................................. 16
I. GENERALIDADES: ............................................................................................................ 16
I.I OPERACIONES CON CONJUNTOS: ......................................................................................... 17
I.II EQUIVALENCIAS DE CONJUNTOS: ........................................................................................ 19
I.III RELACIONES:........................................................................................................................ 20
I.IV FUNCIONES: ........................................................................................................................ 24
PRIMERA UNIDAD: LENGUAJES REGULARES ..................................................................................... 25

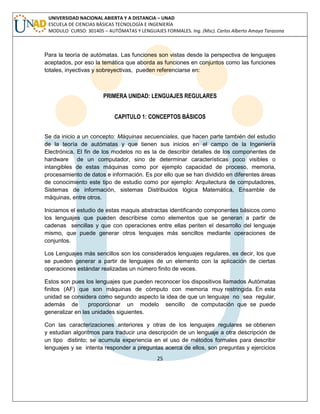

CAPITULO 1: CONCEPTOS BÁSICOS ............................................................................................... 25

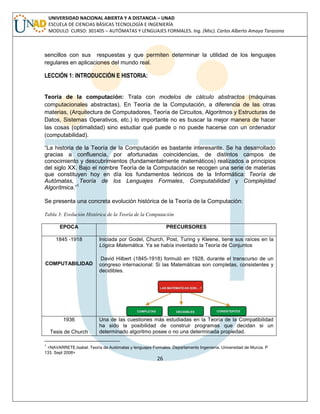

LECCIÓN 1: INTRODUCCIÓN E HISTORIA: .................................................................................. 26
LECCIÓN 2. - ALFABETOS, CADENAS Y LENGUAJES ................................................................. 28
LECCIÓN 3. AUTÓMATAS Y LENGUAJES ................................................................................... 32
LECCIÓN 4. LENGUAJES REGULARES ........................................................................................ 33

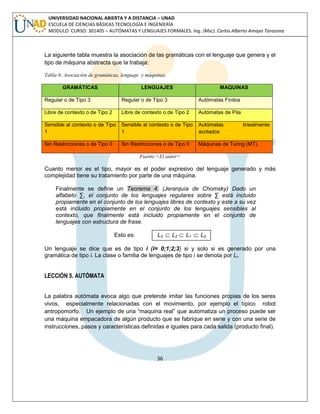

LECCIÓN 5. AUTÓMATA ............................................................................................................ 36
CAPITULO 2. AUTÓMATAS FINITOS ............................................................................................... 39
LECCIÓN 6. DEFINICIÓN FORMAL DE AUTÓMATAS FINITOS .................................................... 39
LECCIÓN 7. AUTÓMATAS FINITOS DETERMINÍSTICOS (AFD) .................................................... 42

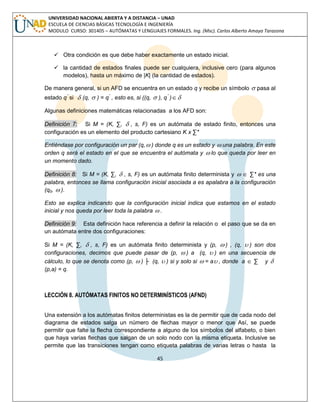

LECCIÓN 8. AUTÓMATAS FINITOS NO DETERMINÍSTICOS (AFND)............................................ 45
LECCIÓN 9. AUTÓMATA FINITO CON  TRANSICIONES ........................................................... 47

6
LECCIÓN 10. LENGUAJE ACEPTADO POR UN AF........................................................................ 48
CAPITULO 3: EXPRESIONES Y LENGUAJES REGULARES ................................................................. 51
LECCIÓN 11. LENGUAJES REGULARES Y EXPRESIONES REGULARES ......................................... 51
LECCIÓN 12. SIGNIFICADO DE LAS EXPRESIONES REGULARES .................................................. 51
LECCIÓN 13. AUTÓMATAS FINITOS Y EXPRESIONES REGULARES ............................................. 54
LECCIÓN 14. EQUIVALENCIA DE AFD Y AFND ............................................................................ 60

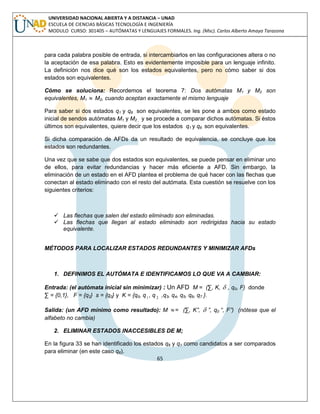

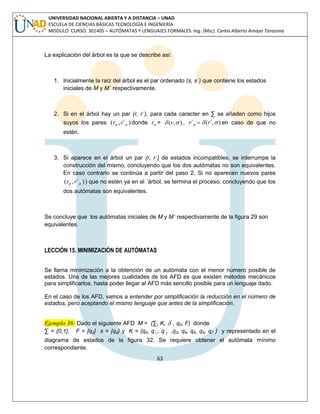

LECCIÓN 15. MINIMIZACIÓN DE AUTÓMATAS ......................................................................... 63

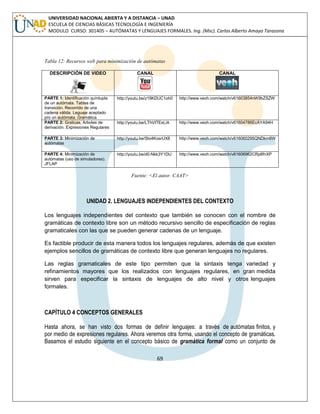

UNIDAD 2. LENGUAJES INDEPENDIENTES DEL CONTEXTO ............................................................... 69
CAPÍTULO 4 CONCEPTOS GENERALES ........................................................................................... 69
LECCIÓN 16. – GRAMÁTICAS REGULARES ................................................................................. 70
LECCIÓN 17. LENGUAJES LIBRES DE CONTEXTO Y SUS MÁQUINAS. ........................................ 76

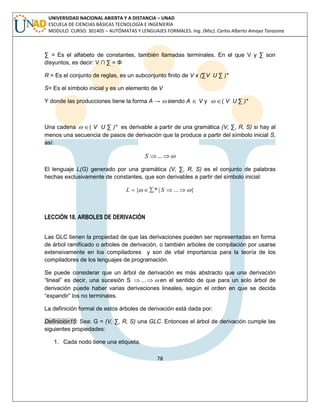

LECCIÓN 18. ARBOLES DE DERIVACIÓN .................................................................................... 78
LECCIÓN 19. TRANSFORMACIÓN DE LAS GLC Y FORMAS NORMALES ...................................... 84
LECCIÓN 20. LIMITACIONES DE LOS LLC .................................................................................... 90
CAPITULO 5. AUTÓMATAS DE PILA ............................................................................................... 91

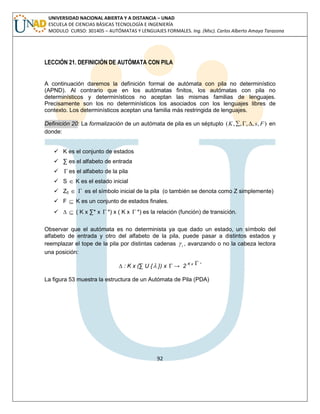

LECCIÓN 21. DEFINICIÓN DE AUTÓMATA CON PILA ................................................................. 92
LECCIÓN 22. FUNCIONAMIENTO DE LOS AUTÓMATAS DE PILA ............................................... 93
LECCIÓN 23. DISEÑO DE AUTÓMATAS DE PILA ......................................................................... 95

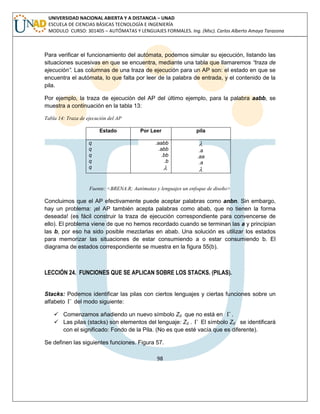

LECCIÓN 24. FUNCIONES QUE SE APLICAN SOBRE LOS STACKS. (PILAS). ................................ 98

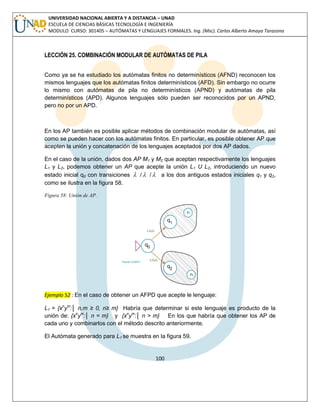

LECCIÓN 25. COMBINACIÓN MODULAR DE AUTÓMATAS DE PILA ........................................ 100
CAPITULO 6: PROPIEDADES DE LOS LENGUAJES INDEPENDIENTES DE CONTEXTO.................... 101
LECCIÓN 26. LENGUAJE ACEPTADO POR UN AP ..................................................................... 101

7

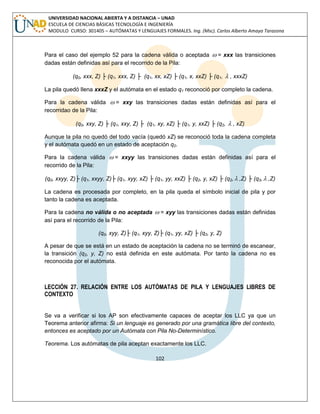

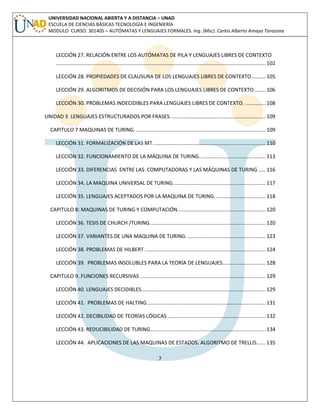

LECCIÓN 27. RELACIÓN ENTRE LOS AUTÓMATAS DE PILA Y LENGUAJES LIBRES DE CONTEXTO ................................................................................................................................................. 102
LECCIÓN 28. PROPIEDADES DE CLAUSURA DE LOS LENGUAJES LIBRES DE CONTEXTO .......... 105

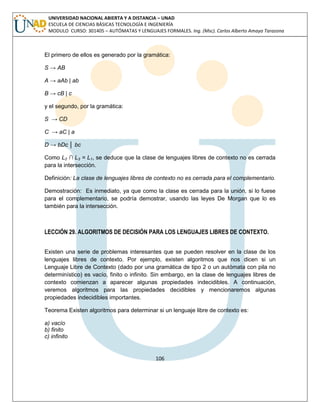

LECCIÓN 29. ALGORITMOS DE DECISIÓN PARA LOS LENGUAJES LIBRES DE CONTEXTO. ....... 106

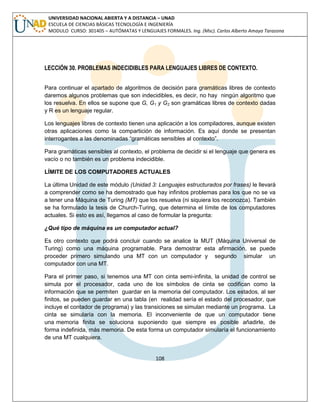

LECCIÓN 30. PROBLEMAS INDECIDIBLES PARA LENGUAJES LIBRES DE CONTEXTO. .............. 108
UNIDAD 3 LENGUAJES ESTRUCTURADOS POR FRASES. ................................................................. 109
CAPITULO 7 MAQUINAS DE TURING. .......................................................................................... 109
LECCIÓN 31. FORMALIZACIÓN DE LAS MT. ............................................................................. 110

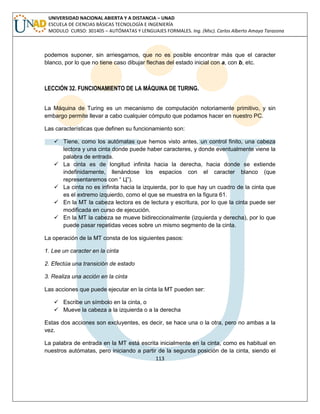

LECCIÓN 32. FUNCIONAMIENTO DE LA MÁQUINA DE TURING. ............................................. 113
LECCIÓN 33. DIFERENCIAS ENTRE LAS COMPUTADORAS Y LAS MÁQUINAS DE TURING ..... 116

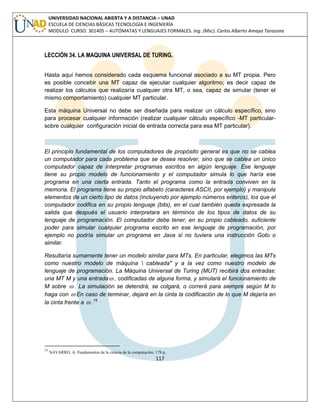

LECCIÓN 34. LA MAQUINA UNIVERSAL DE TURING. ............................................................... 117
LECCIÓN 35. LENGUAJES ACEPTADOS POR LA MAQUINA DE TURING. .................................. 118
CAPITULO 8: MAQUINAS DE TURING Y COMPUTACIÓN. ............................................................ 120

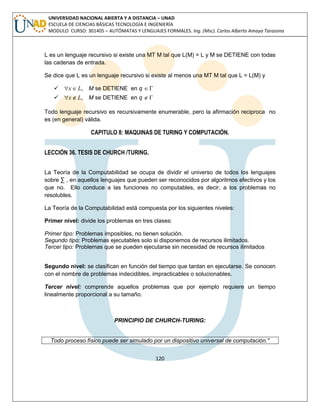

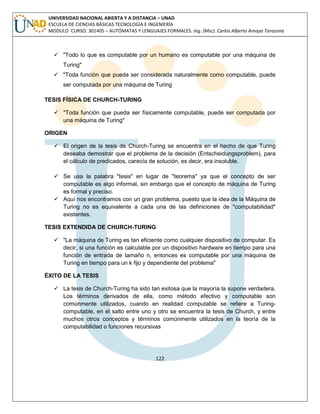

LECCIÓN 36. TESIS DE CHURCH /TURING. ............................................................................... 120

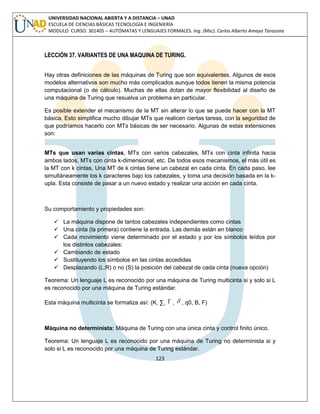

LECCIÓN 37. VARIANTES DE UNA MAQUINA DE TURING. ...................................................... 123

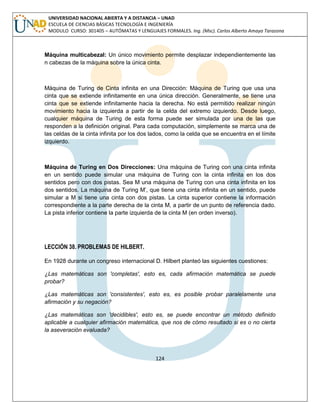

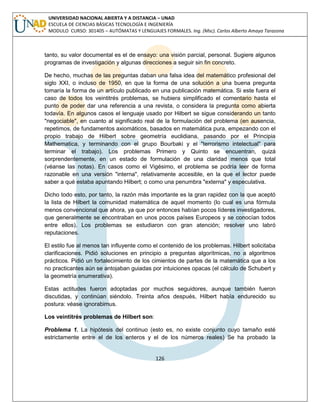

LECCIÓN 38. PROBLEMAS DE HILBERT. ................................................................................... 124
LECCIÓN 39. PROBLEMAS INSOLUBLES PARA LA TEORÍA DE LENGUAJES.............................. 128
CAPITULO 9. FUNCIONES RECURSIVAS ....................................................................................... 129

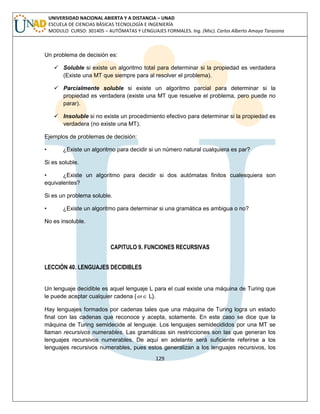

LECCIÓN 40. LENGUAJES DECIDIBLES ...................................................................................... 129
LECCIÓN 41. PROBLEMAS DE HALTING .................................................................................. 131

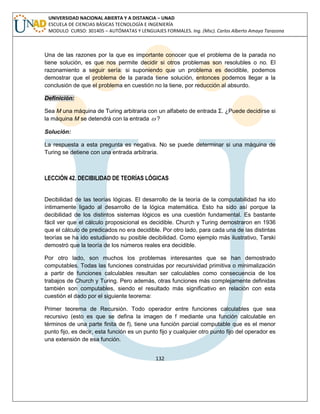

LECCIÓN 42. DECIBILIDAD DE TEORÍAS LÓGICAS .................................................................... 132
LECCIÓN 43. REDUCIBILIDAD DE TURING ................................................................................ 134

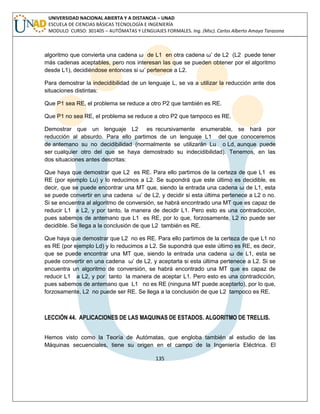

LECCIÓN 44. APLICACIONES DE LAS MAQUINAS DE ESTADOS. ALGORITMO DE TRELLIS. ..... 135

8

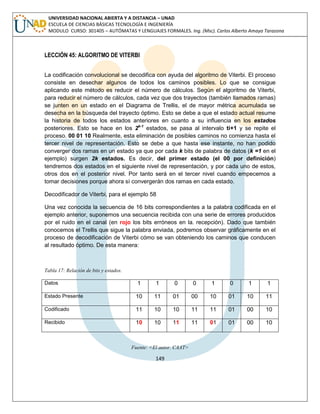

LECCIÓN 45: ALGORITMO DE VITERBI ..................................................................................... 149

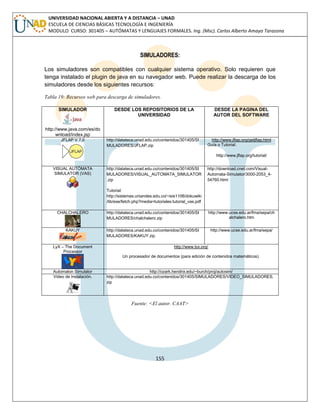

SIMULADORES: ................................................................................................................................ 155

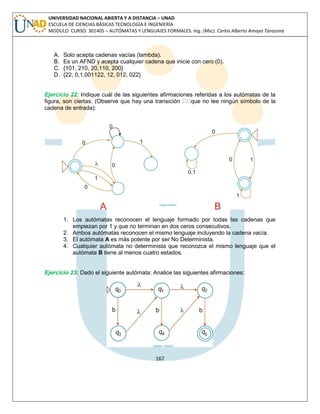

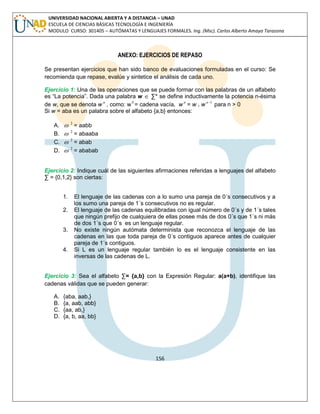

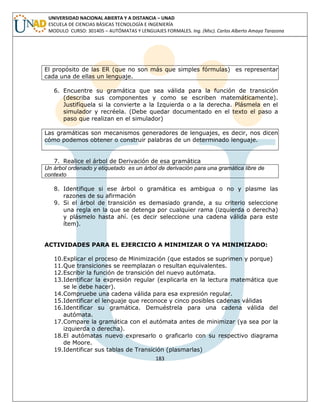

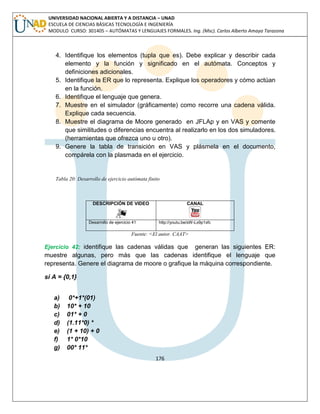

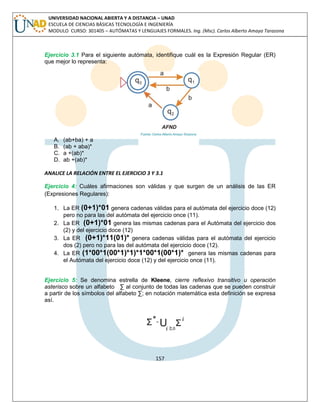

ANEXO: EJERCICIOS DE REPASO ...................................................................................................... 156

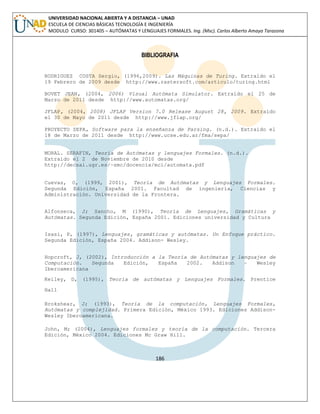

BIBLIOGRAFIA .................................................................................................................................. 186
LISTA DE FIGURAS
Pág

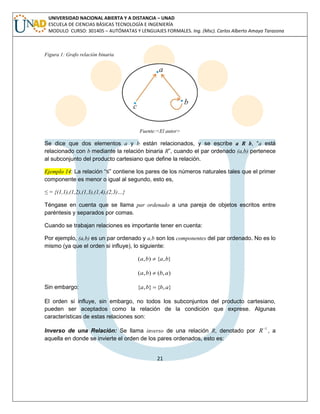

Figura 1: Grafo relación binaria 21

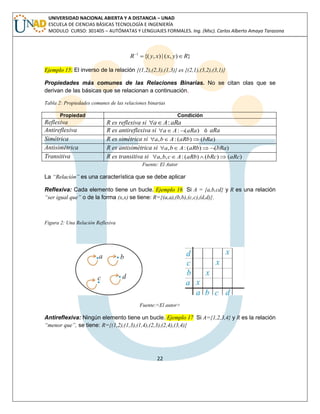

Figura 2: Una Relación Reflexiva 22

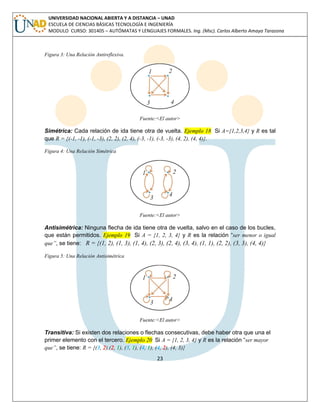

Figura 3: Una Relación Antireflexiva. 23
Figura 4: Una Relación Simétrica 23
Figura 5: Una Relación Antisimétrica 23

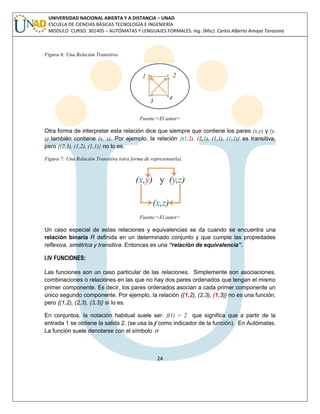

Figura 6: Una Relación Transitiva 24
Figura 7: Una Relación Transitiva (otra forma de representarla). 24

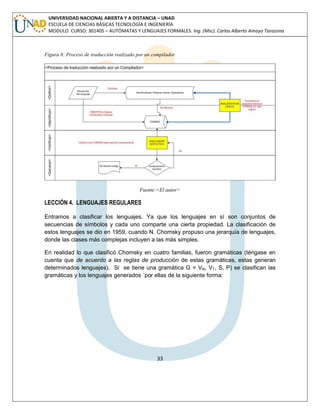

Figura 8: Proceso de traducción realizado por un compilador 33

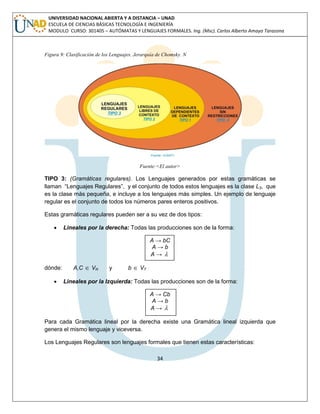

Figura 9: Clasificación de los Lenguajes. Jerarquía de Chomsky. N 34
Figura 10: Máquina de estados. Estructura 38

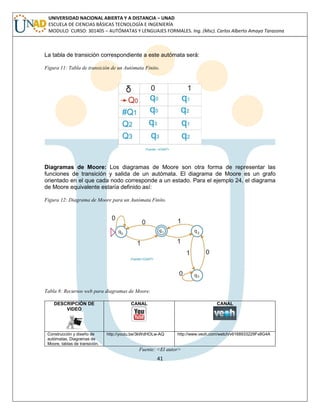

Figura 11: Tabla de transición de un Autómata Finito. 41
Figura 12: Diagrama de Moore para un Autómata Finito. 41

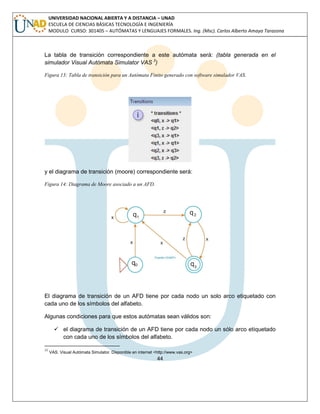

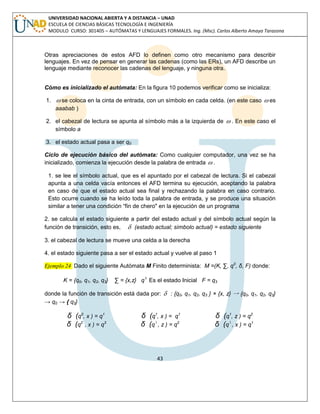

Figura 13: Tabla de transición para un Autómata Finito generado con
software simulador VAS.43
Figura 14: Diagrama de Moore asociado a un AFD. 44

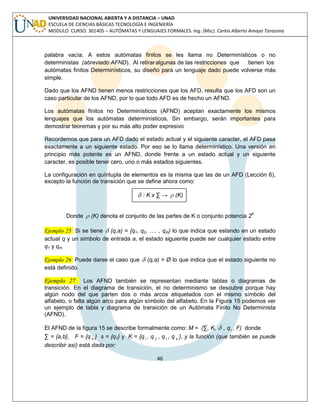

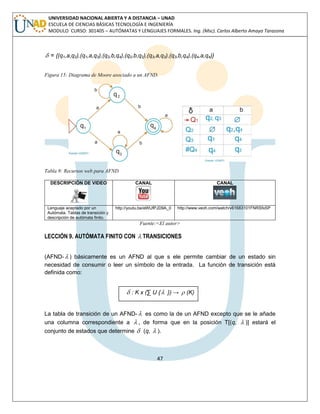

Figura 15: Diagrama de Moore asociado a un AFND. 47

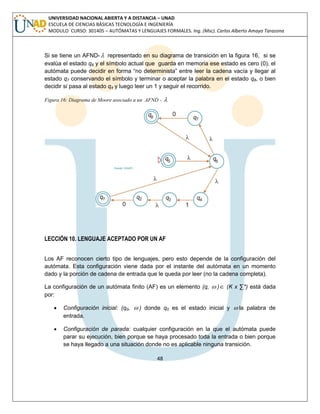

Figura 16: Diagrama de Moore asociado a un AFND - 48

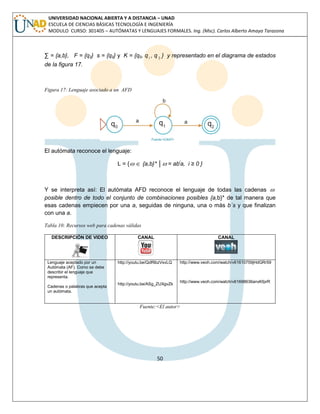

Figura 17: Lenguaje asociado a un AFD 50
Figura 18: Propiedades de las ER 53
Figura 19: ER representada en una máquina de estados 53
Figura 20: Gráfica de transición (GT) 55
Figura 21: Operadores básicos de conversión de AF a ER 55

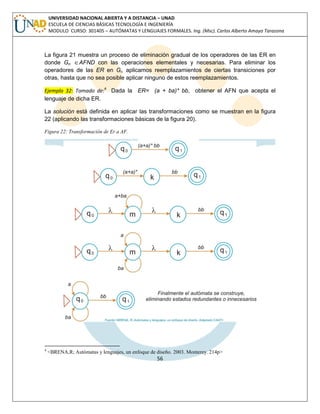

Figura 22: Transformación de Er a AF. 56

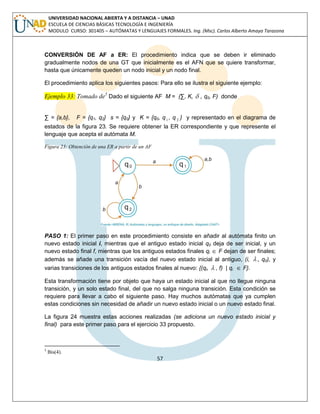

Figura 23: Obtención de una ER a partir de un AF 57

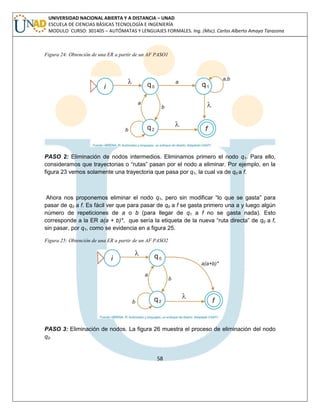

Figura 24: Obtención de una ER a partir de un AF PASO 1 58
Figura 25: Obtención de una ER a partir de un AF PASO 2 58

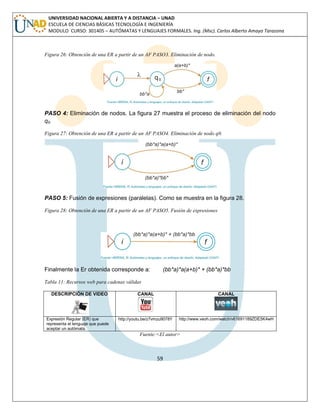

Figura 26: Obtención de una ER a partir de un AF PASO 3.
Eliminación de nodo. 59
Eliminación de nodo q0. 59
Fusión de expresiones 59

9

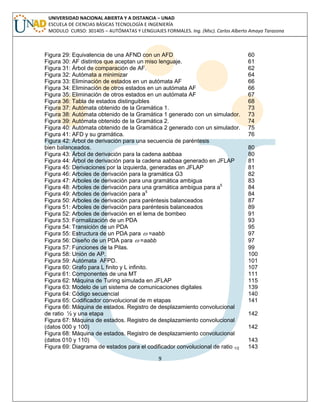

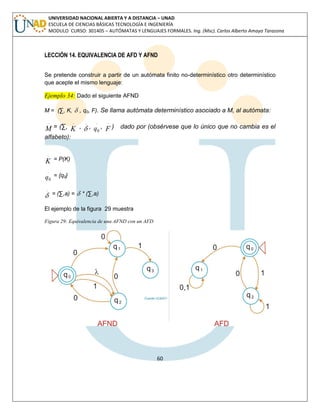

Figura 29: Equivalencia de una AFND con un AFD 60
Figura 30: AF distintos que aceptan un miso lenguaje. 61

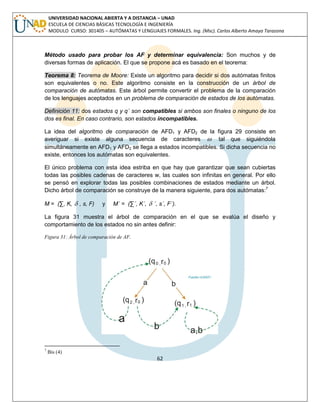

Figura 31: Árbol de comparación de AF. 62

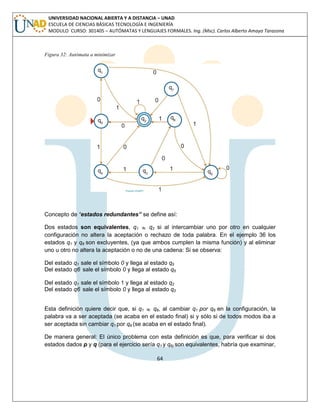

Figura 32: Autómata a minimizar 64

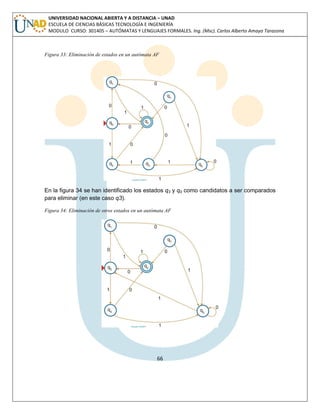

Figura 33: Eliminación de estados en un autómata AF 66
Figura 34: Eliminación de otros estados en un autómata AF 66

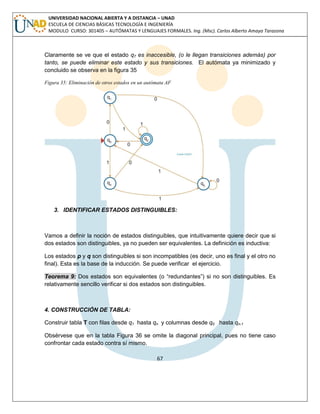

Figura 35: Eliminación de otros estados en un autómata AF 67

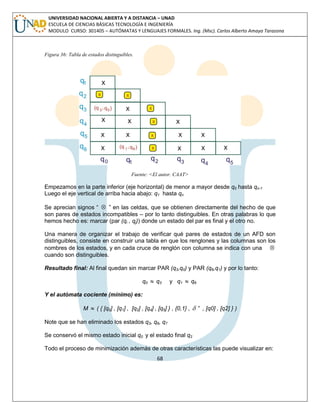

Figura 36: Tabla de estados distinguibles 68

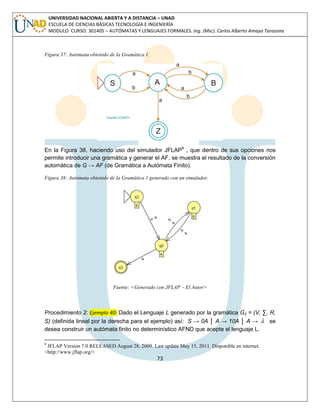

Figura 37: Autómata obtenido de la Gramática 1. 73
Figura 38: Autómata obtenido de la Gramática 1 generado con un simulador. 73

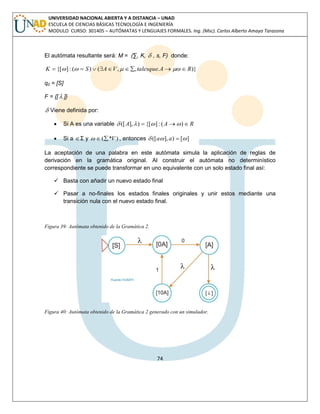

Figura 39: Autómata obtenido de la Gramática 2. 74
Figura 40: Autómata obtenido de la Gramática 2 generado con un simulador. 75

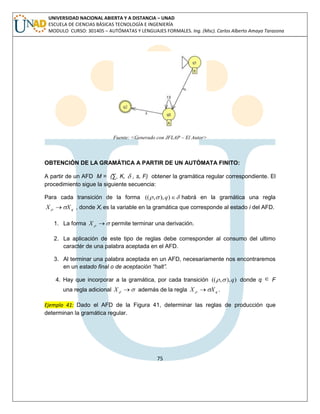

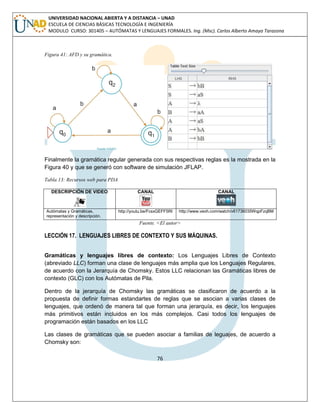

Figura 41: AFD y su gramática. 76

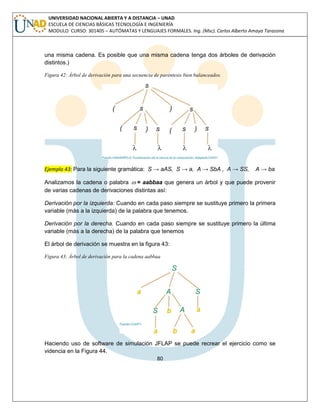

Figura 42: Árbol de derivación para una secuencia de paréntesis
bien balanceados. 80
Figura 43: Árbol de derivación para la cadena aabbaa 80
Figura 44: Árbol de derivación para la cadena aabbaa generado en JFLAP 81
Figura 45: Derivaciones por la izquierda, generadas en JFLAP 81

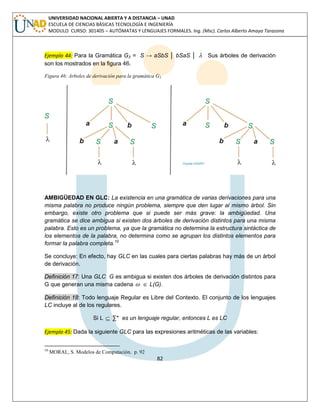

Figura 46: Arboles de derivación para la gramática G3 82

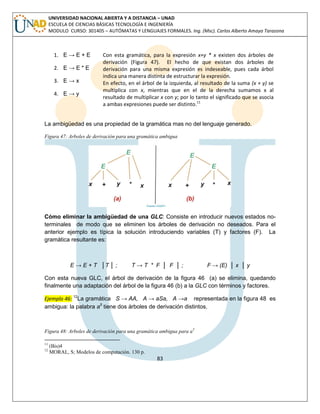

Figura 47: Arboles de derivación para una gramática ambigua 83
Figura 48: Arboles de derivación para una gramática ambigua para a5 84
Figura 49: Arboles de derivación para a5 84

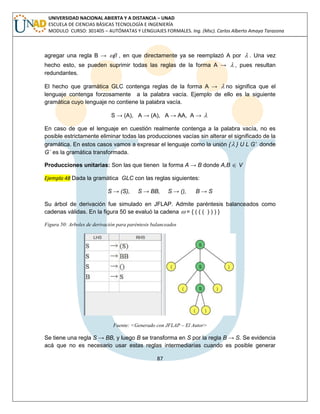

Figura 50: Arboles de derivación para paréntesis balanceados 87

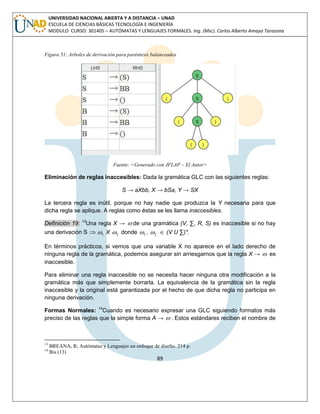

Figura 51: Arboles de derivación para paréntesis balanceados 89
Figura 52: Arboles de derivación en el lema de bombeo 91

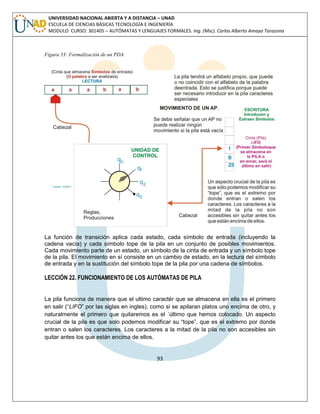

Figura 53: Formalización de un PDA 93

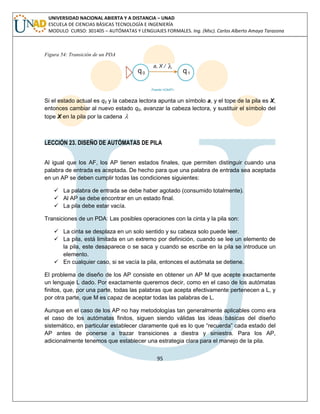

Figura 54: Transición de un PDA 95

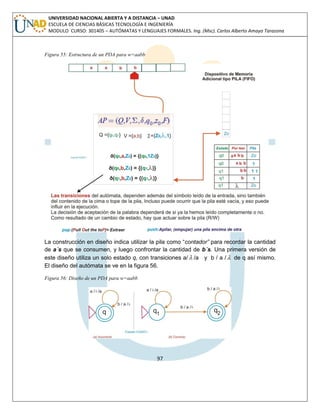

Figura 55: Estructura de un PDA para  =aabb 97
Figura 56: Diseño de un PDA para  =aabb 97

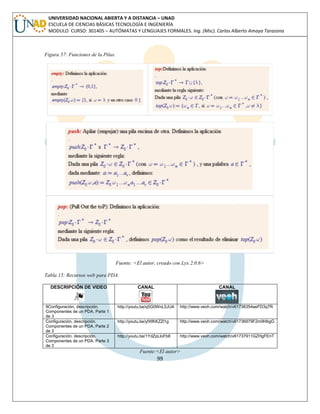

Figura 57: Funciones de la Pilas. 99
Figura 58: Unión de AP. 100

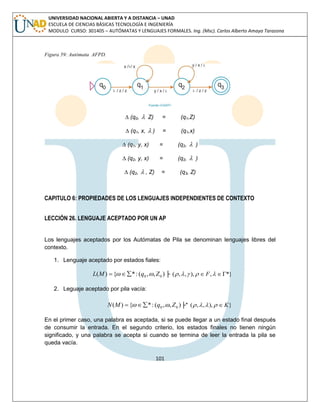

Figura 59: Autómata AFPD. 101

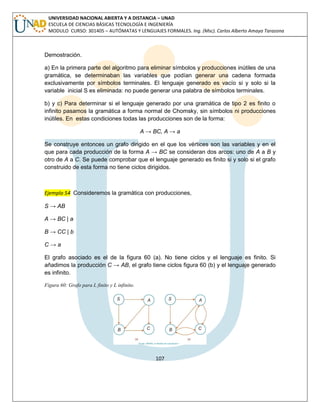

Figura 60: Grafo para L finito y L infinito. 107

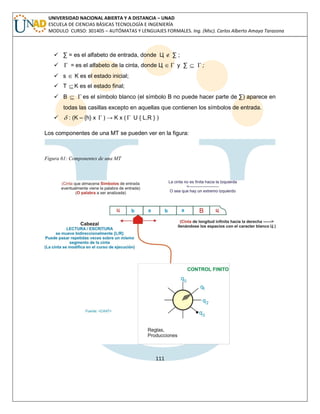

Figura 61: Componentes de una MT 111

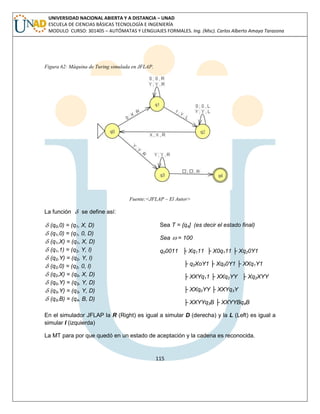

Figura 62: Máquina de Turing simulada en JFLAP 115
Figura 63: Modelo de un sistema de comunicaciones digitales 139

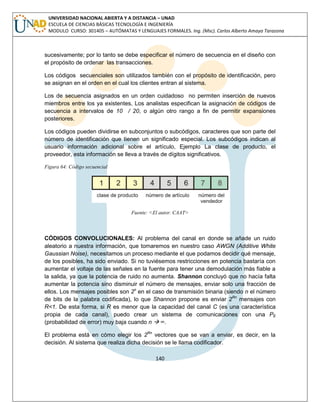

Figura 64: Código secuencial 140

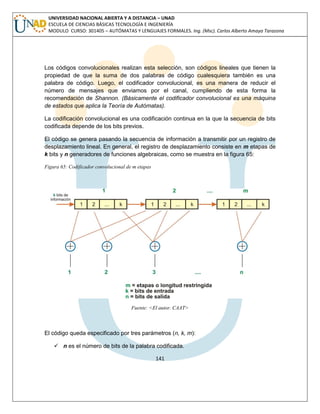

Figura 65: Codificador convolucional de m etapas 141
Figura 66: Máquina de estados. Registro de desplazamiento convolucional
de ratio ½ y una etapa 142
(datos 000 y 100) 142
(datos 010 y 110) 143

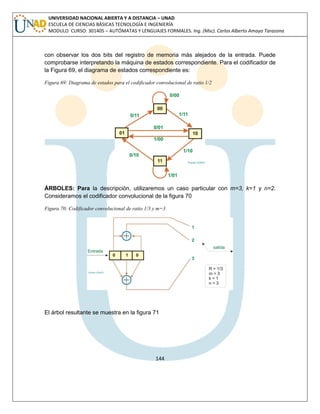

Figura 69: Diagrama de estados para el codificador convolucional de ratio 1/2 143

10

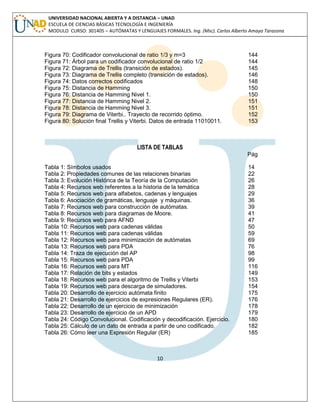

Figura 70: Codificador convolucional de ratio 1/3 y m=3 144

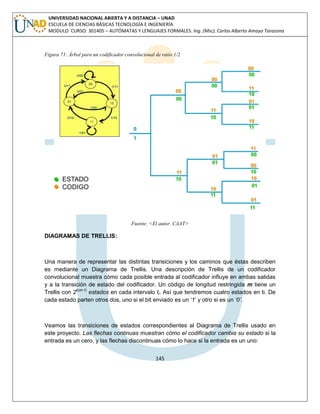

Figura 71: Árbol para un codificador convolucional de ratio 1/2 144

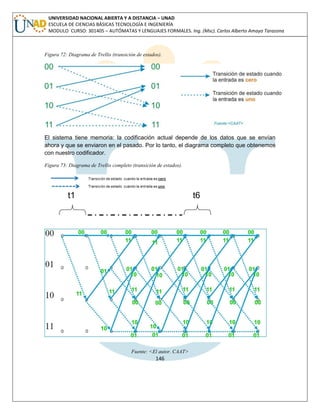

Figura 72: Diagrama de Trellis (transición de estados). 145
Figura 73: Diagrama de Trellis completo (transición de estados). 146

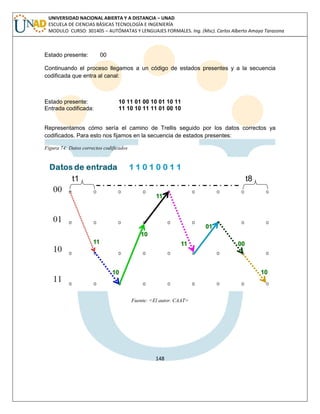

Figura 74: Datos correctos codificados 148

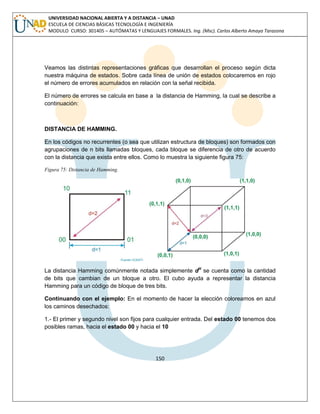

Figura 75: Distancia de Hamming 150

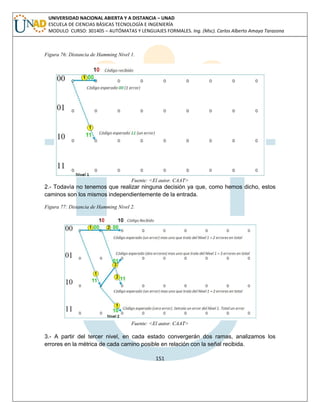

Figura 76: Distancia de Hamming Nivel 1. 150
Figura 79: Diagrama de Viterbi.. Trayecto de recorrido óptimo. 152
Figura 80: Solución final Trellis y Viterbi. Datos de entrada 11010011. 153
LISTA DE TABLAS
Pág
Tabla 1: Símbolos usados 14
Tabla 2: Propiedades comunes de las relaciones binarias 22
Tabla 3: Evolución Histórica de la Teoría de la Computación 26
Tabla 4: Recursos web referentes a la historia de la temática 28

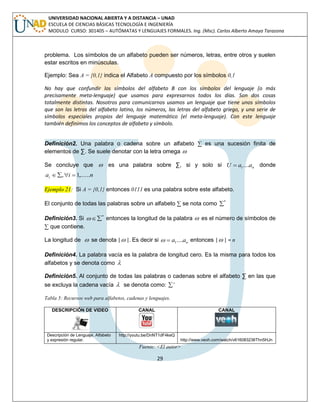

Tabla 5: Recursos web para alfabetos, cadenas y lenguajes 29
Tabla 6: Asociación de gramáticas, lenguaje y máquinas. 36
Tabla 7: Recursos web para construcción de autómatas. 39
Tabla 8: Recursos web para diagramas de Moore. 41
Tabla 9: Recursos web para AFND 47
Tabla 10: Recursos web para cadenas válidas 50
Tabla 11: Recursos web para cadenas válidas 59
Tabla 12: Recursos web para minimización de autómatas 69
Tabla 13: Recursos web para PDA 76
Tabla 14: Traza de ejecución del AP 98
Tabla 15: Recursos web para PDA 99
Tabla 16: Recursos web para MT 116
Tabla 17: Relación de bits y estados 149
Tabla 18: Recursos web para el algoritmo de Trellis y Viterbi 153
Tabla 19: Recursos web para descarga de simuladores. 154
Tabla 20: Desarrollo de ejercicio autómata finito 175

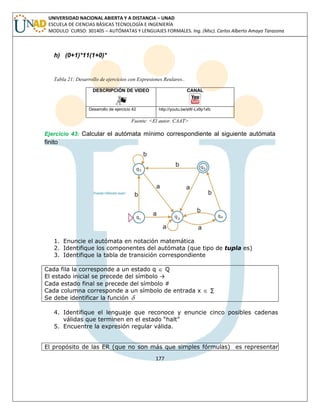

Tabla 21: Desarrollo de ejercicios de expresiones Regulares (ER). 176

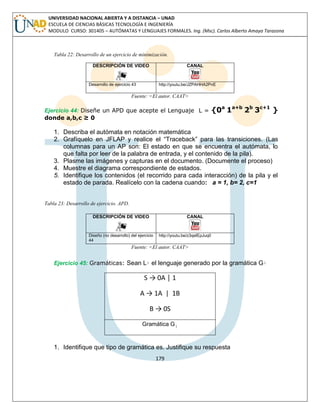

Tabla 22: Desarrollo de un ejercicio de minimización 178
Tabla 23: Desarrollo de ejercicio de un APD 179
Tabla 24: Código Convolucional. Codificación y decodificación. Ejercicio. 180

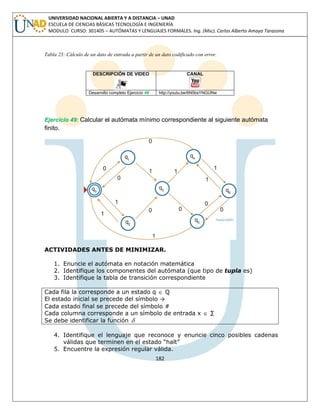

Tabla 25: Cálculo de un dato de entrada a partir de uno codificado. 182

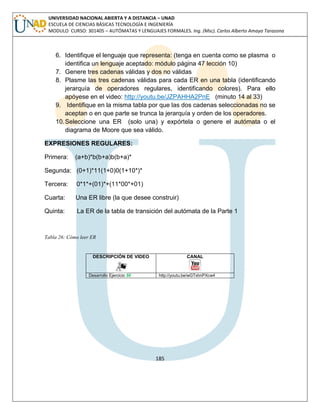

Tabla 26: Cómo leer una Expresión Regular (ER) 185

11
INTRODUCCIÓN
El presente material académico y de investigación que he consolidado, pretende ser una guía general e introductoria, al basto y grande contenido que abarca la Teoría de Autómatas y lenguajes Formales, recorriendo las temáticas, de una manera simple objetiva y efectiva, dado el alto contenido analítico, matemático y de comprensión que tiene las temáticas a las que hace referencia la tabla de contenido que se presenta.
El material académico que a continuación se presenta, es producto de la recopilación analítica objetiva y crítica de experiencias en la formación profesional en el área de la computación, matemáticas, ingeniería, transmisión de redes de datos, y para el caso el de la teoría de Autómatas y lenguajes Formales, que ya por varios años y en diferentes capos de acción se ha tenido que aplicar.
Los contenidos que s e documentan y explican, llevan al lector a que asimile dos temáticas básicas para esta área de conocimiento:
 Que pueda comprender los conceptos y mecanismos fundamentales para la definición de lenguajes: mecanismos como (expresiones regulares, gramáticas independientes del contexto y gramáticas generales),
 Junto al anterior bloque, el lector comprenderá y abordará los tres tipos de máquinas correspondientes para el reconocimiento de esos lenguajes como son: (autómatas finitos, autómatas a pila y máquinas de Turing) y las propiedades fundamentales de las familias de lenguajes por ellos definidas, también realiza el estudio de las condiciones necesarias para que un lenguaje sea de un tipo determinado.
La necesidad objetiva de comprender las temáticas, sumada a las dificultades que muchos lectores presentan para comprender y asociar la automatización a la solución de problemas reales mediante máquinas abstractas o a la identificación de problemas solubles, insolubles e indecidibles, me ha llevado a hacer uso de raciocinios sencillos sin necesidad llegara demostraciones matemáticas, jugando un papel secundario la implementación de algoritmos.

12

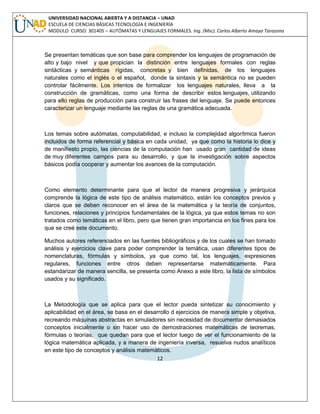

Se presentan temáticas que son base para comprender los lenguajes de programación de alto y bajo nivel y que propician la distinción entre lenguajes formales con reglas sintácticas y semánticas rígidas, concretas y bien definidas, de los lenguajes naturales como el inglés o el español, donde la sintaxis y la semántica no se pueden controlar fácilmente. Los intentos de formalizar los lenguajes naturales, lleva a la construcción de gramáticas, como una forma de describir estos lenguajes, utilizando para ello reglas de producción para construir las frases del lenguaje. Se puede entonces caracterizar un lenguaje mediante las reglas de una gramática adecuada.
Los temas sobre autómatas, computabilidad, e incluso la complejidad algorítmica fueron incluidos de forma referencial y básica en cada unidad, ya que como la historia lo dice y de manifiesto propio, las ciencias de la computación han usado gran cantidad de ideas de muy diferentes campos para su desarrollo, y que la investigación sobre aspectos básicos podía cooperar y aumentar los avances de la computación.
Como elemento determinante para que el lector de manera progresiva y jerárquica comprende la lógica de este tipo de análisis matemático, están los conceptos previos y claros que se deben reconocer en el área de la matemática y la teoría de conjuntos, funciones, relaciones y principios fundamentales de la lógica, ya que estos temas no son tratados como temáticas en el libro, pero que tienen gran importancia en los fines para los que se creé este documento.
Muchos autores referenciados en las fuentes bibliográficos y de los cuales se han tomado análisis y ejercicios clave para poder comprender la temática, usan diferentes tipos de nomenclaturas, fórmulas y símbolos, ya que como tal, los lenguajes, expresiones regulares, funciones entre otros deben representarse matemáticamente. Para estandarizar de manera sencilla, se presenta como Anexo a este libro, la lista de símbolos usados y su significado.
La Metodología que se aplica para que el lector pueda sintetizar su conocimiento y aplicabilidad en el área, se basa en el desarrollo d ejercicios de manera simple y objetiva, recreando máquinas abstractas en simuladores sin necesidad de documentar demasiados conceptos inicialmente o sin hacer uso de demostraciones matemáticas de teoremas, fórmulas o teorías, que quedan para que el lector luego de ver el funcionamiento de la lógica matemática aplicada, y a manera de ingeniería inversa, resuelva nudos analíticos en este tipo de conceptos y análisis matemáticos.

13

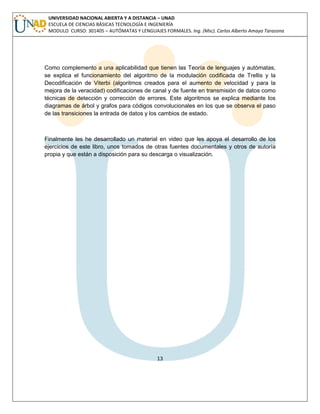

Como complemento a una aplicabilidad que tienen las Teoría de lenguajes y autómatas, se explica el funcionamiento del algoritmo de la modulación codificada de Trellis y la Decodificación de Viterbi (algoritmos creados para el aumento de velocidad y para la mejora de la veracidad) codificaciones de canal y de fuente en transmisión de datos como técnicas de detección y corrección de errores. Este algoritmos se explica mediante los diagramas de árbol y grafos para códigos convolucionales en los que se observa el paso de las transiciones la entrada de datos y los cambios de estado.
Finalmente les he desarrollado un material en video que les apoya el desarrollo de los ejercicios de este libro, unos tomados de otras fuentes documentales y otros de autoría propia y que están a disposición para su descarga o visualización.

14
ANEXO 1: LISTADO DE SÍMBOLOS USADOS
Los siguientes son los símbolos usados en el presente libro y son la base para todos los
ejercicios y temáticas expuestas. Muchos autores difieren en el tipo de simbología usada,
pero se ha procurado consolidar y usar los más comunes acorde a su significado y
aplicabilidad.
Tabla 1: Símbolos usados
Símbolo Nombre Significado /Ejemplo
AZUL
NARANJA
NEGRO
ROJO
Estados
Transiciones
Símbolos y
cadenas
Estado inicial
Estado final
(doble círculo)
Para efectos de representar diagramas de Moore, tablas de
transición: El libro representa los componentes diferenciando
colores: Ejemplo:
Σ Sigma Alfabeto
L Letra Ele
mayúscula
Lenguaje sobre un determinado alfabeto Σ
M Eme Máquina de estados Finitos
A A Autómata
K Ka Suele denotar el conjunto de estados de un autómata
F Efe Suele denotar el conjunto de estados finales de un autómata
S Ese Suele denotar el estado inicial de un autómata
 Sigma Denota una función.
 Ro Función de transición de un autómata


Omega
Upsilon
Denota una cadena o palabra sobre un alfabeto
Denota una cadena o palabra sobre un alfabeto
 Alpha Otras cadenas. En algunos caso indica una Expresión Regular (ER)
 Beta Otras cadenas. Muy usado en denotar cadenas en gramáticas.
 Lambda Representa una cadena vacía
Δ Delta
 Gamma Suele denotar el Alfabeto de una Pila (AP) ó (PDA)
 Gammar Suele denotar un conjunto de cadenas de un PDA
G Ge Representa una gramática
 Unión
 Intersección
≤ Comparación Menor o igual que
≥ Comparación Mayor o igual que
< Comparación Menor que

15
> Comparación Mayor que
= igualdad
| mid
* estrella
 Pertenece
 No pertenece
 Incluye Ejemplo: A  B A está incluido en B
 Subconjunto
propio
 vacío Conjunto vacío
|A| Indica
cantidad
Tamaño de un conjunto. Ejemplo para el conjunto A.
c A Complemento Complemento de un conjunto. Ejemplo para el conjunto A.
R Relación Para denotar una relación binaria
1 R Inverso Inverso de una Relación R
 Negación
lógica (neg)
Una barra colocada sobre otro operador es equivalente a un ¬
colocado a la izquierda.




Implicación en
un solo
sentido
Lógica proposional “entonces….” }
Con la flecha sencilla a la derecha en gramáticas, indica las
producciones que se pueden tener.
↔
Doble
implicación
Lógica proposional “Si A es verdadera entonces B también….”
 Forall Se lee: “Para todo…”
 Exists Se lee “Existe…”
│ Mid Separa producciones en una gramática. En algunas expresiones se
lee “tal que…”
Fuente: El Autor

16
ANEXO 2: PRESABERES: TEORÍA DE CONJUNTOS
I. GENERALIDADES:
Las nociones básicas de la Teoría de conjuntos, son necesarias para el inicio del estudio
de la Teoría de la Computación.
Un conjunto es una colección de objetos llamados elementos del conjunto. Si definimos
un conjunto como A y a es un elemento de ese conjunto A, se usa la notación aA (se
lee “a es un elemento de A”). Por lo contrario bAindica que b no es un elemento de A.
Si a1,a2,,…….an, son elementos de A, entonces se debe indicar así : A={a1,a2,….an}. La
característica de un conjunto es dada por sus elementos más no por el orden en que se
listan, es por ello que {a,b,c,d} y {d,a,c,b} denotan el mismo conjunto. Caso diferente
cuando veamos cadenas o expresiones de autómatas en el que el orden de las mismas
denotará cadenas diferentes.
Dado dos conjuntos A y B, estos son exactamente iguales si contienen exactamente los
mismos elementos: A={1,2,3} y B ={2,3,1}, es válido afirmar y escribir que A=B. No se
tienen en cuenta las repeticiones de elementos ni tampoco el orden de estos.
Es relevate para este estudio diferenciar que a y {a} no son lo mismo a  {a}.
E conjunto {{a,b}} tiene un único elemento: {a,b}
Si A y B son conjuntos y todos los elementos de A son también elementos de B, se
escribe A  B y se dice que A es un subconjunto de B. También podemos decir que A está
incluido en B Ejemplo 1: Si A={1,2,3} y B={0,1,2,3,4,5,6,7} se obtiene A  B y es válido
afirmar que B no es un subconjunto de A porque los elementos 0,4,5,6,7 no lo son del
conjunto A.
Una explicación concreta de subconjunto propio: Cualquier conjunto es un subconjunto de
sí mismo. Si A es un subconjunto de B pero A no es igual a B se dice que A es un
subconjunto propio de B y se nota como A  B.
Teorema 1. Si A  B y B  A simultánameamente, entonces todos los elementos de A
están en B y todos los elementos de B están en A. Por lo tanto:
Si A  B y B  A, tenemos que A=B
Teorema 2. Si A  B y B  C , entonces A  C

17
Conjunto Vacío: Es llamado también nulo y es aquel que no tiene elementos. Se denota
como  . El conjunto vacío es un subconjunto de todos los conjuntos; por lo cual es válido
denotar:   A para todo conjunto A.
Tamaño de un conjunto: El tamaño de un conjunto es el número de elementos que
contiene, y se representa como: |A| para un conjunto A.
Ejemplo 2 El tamaño de {1,2,3,4,5} es 5
E tamaño de {{a,b,c} , {a}} es 2 siendo el primero {a,b,c} y el segundo {a}
El orden de los elementos de un conjunto es irrelevante.
Ejemplo 3 El conjunto A = {{a,b}, {c}} y el conjunto B={{c},{b,a}} son iguales: A=B
Descripción matemática del contenido de un conjunto: Un conjunto se puede
especificar enumerando sus elementos entre llaves y separados por comas y esto es lo
que se llama definición por extensión. muchas veces y para el caso de la Teoría de
Autómatas que trata este libro, no es posible especificar elementos de un conjunto o
alfabeto porque el conjunto es infinito y entonces se usa una definición por comprensión, es
decir, haciendo referencia a otros conjuntos (conjuntos referenciales) y a propiedades que
los elementos puedan tener.
A través de desarrollo de la temática, y específicamente para poder describir autómatas,
lenguajes y leer expresiones regulares, tendremos que aprender a leer funciones de
transición, tuplas entre otros. Un buen ejercicio es empezar a interpretar lecturas y que
de forma general se definen como:
B= {x  A | x cumple la propiedad P}
Sea P(x) una proposición sobre x. La notación {x | P(x)} se interpreta como: “el conjunto de
todos los x tales que P(x)”, denota el conjunto de todos los x para los cuales P(x) es una
proposición verdadera. Ejemplo 4:
{x | x  y x  7} hace referencia al conjunto {0,1,2,3,4,5,6}
I.I OPERACIONES CON CONJUNTOS:
En aritmética básica se pueden trabajar tres operaciones: sumar restar y multiplicar dos
números. E la teoría de conjuntos existen tres operaciones que son análogas a la suma,
resta y multiplicación.

18

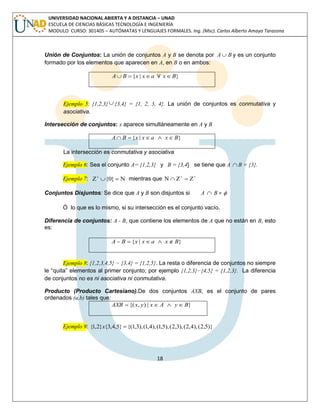

Unión de Conjuntos: La unión de conjuntos A y B se denota por A B y es un conjunto
formado por los elementos que aparecen en A, en B o en ambos:
AB {x | xa V x B}
Ejemplo 5: {1,2,3}  {3,4} = {1, 2, 3, 4}. La unión de conjuntos es conmutativa y
asociativa.
Intersección de conjuntos: x aparece simultáneamente en A y B
AB {x | xa  x B}
La intersección es conmutativa y asociativa
Ejemplo 6: Sea el conjunto A= {1,2,3} y B = {3,4} se tiene que A  B = {3}.
Ejemplo 7:      {0} mientras que     
Conjuntos Disjuntos: Se dice que A y B son disjuntos si A  B = 
Ó lo que es lo mismo, si su intersección es el conjunto vacío.
Diferencia de conjuntos: A - B, que contiene los elementos de A que no están en B, esto
es:
A  B  {x | xa  x  B}
Ejemplo 8: {1,2,3,4,5} − {3,4} = {1,2,5}. La resta o diferencia de conjuntos no siempre
le “quita” elementos al primer conjunto; por ejemplo {1,2,3}−{4,5} = {1,2,3}. La diferencia
de conjuntos no es ni asociativa ni conmutativa.
Producto (Producto Cartesiano).De dos conjuntos AXB, es el conjunto de pares
ordenados (a,b) tales que:
AXB  {(x, y) | x A  y  B}
Ejemplo 9: {1,2}x{3,4,5} {(1,3), (1,4), (1,5), (2,3), (2,4), (2,5)}

19

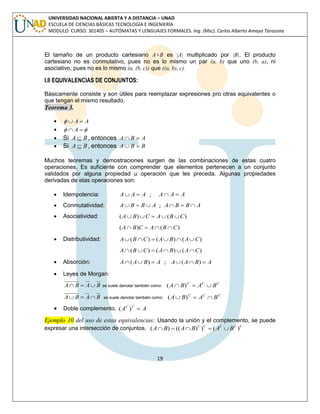

El tamaño de un producto cartesiano A×B es |A| multiplicado por |B|. El producto
cartesiano no es conmutativo, pues no es lo mismo un par (a, b) que uno (b, a), ni
asociativo, pues no es lo mismo (a, (b, c)) que ((a, b), c).
I.II EQUIVALENCIAS DE CONJUNTOS:
Básicamente consiste y son útiles para reemplazar expresiones pro otras equivalentes o
que tengan el mismo resultado.
Teorema 3.
   A  A
   A 
 Si A  B , entonces A B  A
 Si A  B , entonces A B  B
Muchos teoremas y demostraciones surgen de las combinaciones de estas cuatro
operaciones. Es suficiente con comprender que elementos pertenecen a un conjunto
validados por alguna propiedad u operación que les preceda. Algunas propiedades
derivadas de etas operaciones son:
 Idempotencia: A A  A ; A A  A
 Conmutatividad: A B  B  A ; A B  B  A
 Asociatividad: (AB)C  A(BC)
(AB)C  A(BC)
 Distributividad: A(BC)  (AB)(AC)
A(BC)  (AB)(AC)
 Absorción: A(AB)  A ; A(AB)  A
 Leyes de Morgan:
A B  A B se suele denotar también como: C C C (AB)  A B
A B  A B se suele denotar también como: C C C (AB)  A B
 Doble complemento. A A C C ( ) 
Ejemplo 10 del uso de estas equivalencias: Usando la unión y el complemento, se puede
expresar una intersección de conjuntos. C C C C C (AB)  ((AB) )  (A B )

20

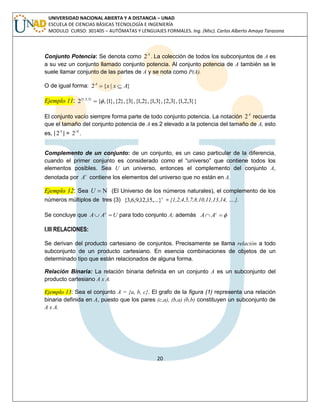

Conjunto Potencia: Se denota como A 2 . La colección de todos los subconjuntos de A es
a su vez un conjunto llamado conjunto potencia. Al conjunto potencia de A también se le
suele llamar conjunto de las partes de A y se nota como P(A).
O de igual forma: 2 {x | x A} A  
Ejemplo 11: 2 { ,{1},{2},{3},{1,2},{1,3},{2,3},{1,2,3}} {1,2,3}  
El conjunto vacío siempre forma parte de todo conjunto potencia. La notación A 2 recuerda
que el tamaño del conjunto potencia de A es 2 elevado a la potencia del tamaño de A, esto
es, | A 2 | = | | 2 A .
Complemento de un conjunto: de un conjunto, es un caso particular de la diferencia,
cuando el primer conjunto es considerado como el “universo” que contiene todos los
elementos posibles. Sea U un universo, entonces el complemento del conjunto A,
denotada por c A contiene los elementos del universo que no están en A.
Ejemplo 12: Sea U   (El Universo de los números naturales), el complemento de los
números múltiplos de tres (3) c {3,6,9,12,15,...} = {1,2,4,5,7,8,10,11,13,14, ….}.
Se concluye que A A U c   para todo conjunto A; además   c A A
I.III RELACIONES:
Se derivan del producto cartesiano de conjuntos. Precisamente se llama relación a todo
subconjunto de un producto cartesiano. En esencia combinaciones de objetos de un
determinado tipo que están relacionados de alguna forma.
Relación Binaria: La relación binaria definida en un conjunto A es un subconjunto del
producto cartesiano A x A.
Ejemplo 13: Sea el conjunto A = {a, b, c}. El grafo de la figura (1) representa una relación
binaria definida en A, puesto que los pares (c,a), (b,a) (b,b) constituyen un subconjunto de
A x A.

21
Figura 1: Grafo relación binaria
Fuente:<El autor>
Se dice que dos elementos a y b están relacionados, y se escribe a R b, “a está
relacionado con b mediante la relación binaria R”, cuando el par ordenado (a,b) pertenece
al subconjunto del producto cartesiano que define la relación.
Ejemplo 14: La relación “≤” contiene los pares de los números naturales tales que el primer
componente es menor o igual al segundo, esto es,
≤ = {(1,1),(1,2),(1,3),(1,4),(2,3)…}
Téngase en cuenta que se llama par ordenado a una pareja de objetos escritos entre
paréntesis y separados por comas.
Cuando se trabajan relaciones es importante tener en cuenta:
Por ejemplo, (a,b) es un par ordenado y a,b son los componentes del par ordenado. No es lo
mismo (ya que el orden si influye), lo siguiente:
(a,b)  {a,b}
(a,b)  (b,a)
Sin embargo: {a,b}  {b, a}
El orden si influye, sin embargo, no todos los subconjuntos del producto cartesiano,
pueden ser aceptados como la relación de la condición que exprese. Algunas
características de estas relaciones son:
Inverso de una Relación: Se llama inverso de una relación R, denotado por 1 R , a
aquella en donde se invierte el orden de los pares ordenados, esto es:

22
{( , ) | ( , ) } 1 R  y x x y R 
Ejemplo 15: El inverso de la relación {(1,2),(2,3),(1,3)} es {(2,1),(3,2),(3,1)}
Propiedades más comunes de las Relaciones Binarias. No se citan olas que se
derivan de las básicas que se relacionan a continuación.
Tabla 2: Propiedades comunes de las relaciones binarias
Propiedad Condición
Reflexiva R es reflexiva si aA: aRa
Antireflexiva R es antireflexiva si a A:(aRa) ó aRa
Simétrica R es simétrica si a,b A: (aRb)(bRa)
Antisimétrica R es antisimétrica si a,b A: (aRb)(bRa)
Transitiva R es transitiva si a,b,c A: (aRb)  (bRc)(aRc)
Fuente: El Autor
La “Relación” es una característica que se debe aplicar
Reflexiva: Cada elemento tiene un bucle. Ejemplo 16 Si A = {a,b,cd} y R es una relación
“ser igual que” o de la forma (x,x) se tiene: R={(a,a),(b,b),(c,c),(d,d)}.
Figura 2: Una Relación Reflexiva
Fuente:<El autor>
Antireflexiva: Ningún elemento tiene un bucle. Ejemplo 17 Si A={1,2,3,4} y R es la relación
“menor que”, se tiene: R={(1,2),(1,3),(1,4),(2,3),(2,4),(3,4)}

23
Figura 3: Una Relación Antireflexiva.
Fuente:<El autor> Simétrica: Cada relación de ida tiene otra de vuelta. Ejemplo 18 Si A={1,2,3,4} y R es tal que R = {(-1, -1), (-1, -3), (2, 2), (2, 4), (-3, -1), (-3, -3), (4, 2), (4, 4)}.
Figura 4: Una Relación Simétrica
Fuente:<El autor>
Antisimétrica: Ninguna flecha de ida tiene otra de vuelta, salvo en el caso de los bucles, que están permitidos. Ejemplo 19 Si A = {1, 2, 3, 4} y R es la relación “ser menor o igual que”, se tiene: R = {(1, 2), (1, 3), (1, 4), (2, 3), (2, 4), (3, 4), (1, 1), (2, 2), (3, 3), (4, 4)}
Figura 5: Una Relación Antisimétrica
Fuente:<El autor>
Transitiva: Si existen dos relaciones o flechas consecutivas, debe haber otra que una el primer elemento con el tercero. Ejemplo 20 Si A = {1, 2, 3, 4} y R es la relación “ser mayor que”, se tiene: R = {(3, 2),(2, 1), (3, 1), (4, 1), (4, 2), (4, 3)}

24
Figura 6: Una Relación Transitiva
Fuente:<El autor>
Otra forma de interpretar esta relación dice que siempre que contiene los pares (x,y) y (y,
z) también contiene (x, z). Por ejemplo, la relación {(1,2), (2,3), (1,1), (1,3)} es transitiva,
pero {(2,3), (1,2), (1,1)} no lo es.
Figura 7: Una Relación Transitiva (otra forma de representarla).
Fuente:<El autor>
Un caso especial de estas relaciones y equivalencias se da cuando se encuentra una
relación binaria R definida en un determinado conjunto y que cumple las propiedades
reflexiva, simétrica y transitiva. Entonces es una “relación de equivalencia”.
I.IV FUNCIONES:
Las funciones son un caso particular de las relaciones. Simplemente son asociaciones,
combinaciones o relaciones en las que no hay dos pares ordenados que tengan el mismo
primer componente. Es decir, los pares ordenados asocian a cada primer componente un
único segundo componente. Por ejemplo, la relación {(1,2), (2,3), (1,3)} no es una función,
pero {(1,2), (2,3), (3,3)} sí lo es.
En conjuntos, la notación habitual suele ser: f(1) = 2 que significa que a partir de la
entrada 1 se obtiene la salida 2. (se usa la f como indicador de la función). En Autómatas.
La función suele denotarse con el símbolo 

25
Para la teoría de autómatas. Las funciones son vistas desde la perspectiva de lenguajes aceptados, por eso la temática que aborda as funciones en conjuntos como las funciones totales, inyectivas y sobreyectivas, pueden referenciarse en:
PRIMERA UNIDAD: LENGUAJES REGULARES
CAPITULO 1: CONCEPTOS BÁSICOS
Se da inicio a un concepto: Máquinas secuenciales, que hacen parte también del estudio de la teoría de autómatas y que tienen sus inicios en el campo de la Ingeniería Electrónica. El fin de los modelos no es la de describir detalles de los componentes de hardware de un computador, sino de determinar características poco visibles o intangibles de estas máquinas como por ejemplo capacidad de proceso, memoria, procesamiento de datos e información. Es por ello que se han dividido en diferentes áreas de conocimiento este tipo de estudio como por ejemplo: Arquitectura de computadores, Sistemas de información, sistemas Distribuidos lógica Matemática, Ensamble de máquinas, entre otros.
Iniciamos el estudio de estas maquis abstractas identificando componentes básicos como los lenguajes que pueden describirse como elementos que se generan a partir de cadenas sencillas y que con operaciones entre ellas periten el desarrollo del lenguaje mismo, que puede generar otros lenguajes más sencillos mediante operaciones de conjuntos.
Los Lenguajes más sencillos son los considerados lenguajes regulares, es decir, los que se pueden generar a partir de lenguajes de un elemento con la aplicación de ciertas operaciones estándar realizadas un número finito de veces.
Estos son pues los lenguajes que pueden reconocer los dispositivos llamados Autómatas finitos (AF) que son máquinas de cómputo con memoria muy restringida. En esta unidad se considera como segundo aspecto la idea de que un lenguaje no sea regular, además de proporcionar un modelo sencillo de computación que se puede generalizar en las unidades siguientes.
Con las caracterizaciones anteriores y otras de los lenguajes regulares se obtienen y estudian algoritmos para traducir una descripción de un lenguaje a otra descripción de un tipo distinto; se acumula experiencia en el uso de métodos formales para describir lenguajes y se intenta responder a preguntas acerca de ellos, son preguntas y ejercicios

26
sencillos con sus respuestas y que permiten determinar la utilidad de los lenguajes regulares en aplicaciones del mundo real.
LECCIÓN 1: INTRODUCCIÓN E HISTORIA:
Teoría de la computación: Trata con modelos de cálculo abstractos (máquinas computacionales abstractas). En Teoría de la Computación, a diferencia de las otras materias, (Arquitectura de Computadores, Teoría de Circuitos, Algoritmos y Estructuras de Datos, Sistemas Operativos, etc.) lo importante no es buscar la mejor manera de hacer las cosas (optimalidad) sino estudiar qué puede o no puede hacerse con un ordenador (computabilidad).
“La historia de la Teoría de la Computación es bastante interesante. Se ha desarrollado gracias a confluencia, por afortunadas coincidencias, de distintos campos de conocimiento y descubrimientos (fundamentalmente matemáticos) realizados a principios del siglo XX. Bajo el nombre Teoría de la Computación se recogen una serie de materias que constituyen hoy en día los fundamentos teóricos de la Informática: Teoría de Autómatas, Teoría de los Lenguajes Formales, Computabilidad y Complejidad Algorítmica.”1
Se presenta una concreta evolución histórica de la Teoría de la Computación:
Tabla 3: Evolución Histórica de la Teoría de la Computación
EPOCA
PRECURSORES
1845 -1918
COMPUTABILIDAD
Iniciada por Godel, Church, Post, Turing y Kleene, tiene sus raíces en la Lógica Matemática. Ya se había inventado la Teoría de Conjuntos
David Hilbert (1845-1918) formuló en 1928, durante el transcurso de un congreso internacional: Si las Matemáticas son completas, consistentes y decidibles.
1936
Tesis de Church
Una de las cuestiones más estudiadas en la Teoría de la Compatibilidad ha sido la posibilidad de construir programas que decidan si un determinado algoritmo posee o no una determinada propiedad.
1 <NAVARRETE,Isabel. Teoría de Autómatas y lenguajes Formales. Departamento Ingeniería. Universidad de Murcia. P 133. Sept 2008>

27
Turing
>Calculan los algoritmos A y B la misma función? (Problema de la equivalencia)
>Parará el algoritmo A para una de sus entradas? (Problema de la parada)
> Parará el algoritmo A para todas sus entradas? (Problema de la totalidad)
> Parará el algoritmo A la función f? (Problema de la verificación)
1967
Complejidad Algorítmica
Trata la dificultad computacional de las funciones computables. Qué quiere decir que una función f sea más difícil de computar que otra función g? Rabin sugirió una axiomática que fue la base para el desarrollo del estudio de medidas de complejidad abstracta de Blum y otros
1954 - 1969
Máquinas secuenciales y Autómatas finitos.
El matemático norteamericano Shanon (que luego se haría famoso por su Teoría de la Información) vino a establecer las bases para la aplicación de la Lógica Matemática a los circuitos combinatorios y posteriormente Huffman en 1954 los amplio a circuitos secuenciales y utiliza conceptos como estado de un autómata y tabla de transición. A lo largo de las décadas siguientes, las ideas de Shanon se desarrollaron considerablemente, dando lugar a la formalización de una Teoría de las Maquinas Secuenciales y de los Autómatas Finitos (1956). Otros trabajos importantes sobre maquinas secuenciales son debidos a Mealy (1955) y Moore.
Un anexo de este libro, hace referencia y explica un ejemplo aplicado a la Teoría de la Información.
1956 en adelante
Noam Chomsky propone varios modelos para clasificar: Gramáticas y Lenguajes formales.
Noam Chomsky propone en 1956 tres modelos para la descripción de lenguajes, que son la base de su futura jerarquía de los tipos de lenguajes (1959), que ayudo también en el desarrollo de los lenguajes de programación. Chomsky estableció una clasificacion de gramáticas de acuerdo con el formato de sus producciones y distinguió cuatro clases fundamentales de lenguajes y relaciones de inclusión entre ellas.
Fuente: El Autor
Los siguientes recursos web, lo contextualizan en la historia de la temática. Ver estos recursos, resulta digerible a historia que un cúmulo de texto repleto de fechas y estadísticas que se tornan poco comprensibles. Les motivo que los revisen para ubicarse en la medida y alcance de la temática que estaos abordando.

28
Tabla 4: Recursos web referentes a la historia de la temática.
DESCRIPCIÓN DE VIDEO
CANAL
Tras las huellas de la mente de Alan Turing. La polémica historia de esta brillante mente. Un reto complejo para quienes quieran entender y seguir sus pasos. "Un genio trágico".
Solo escúchenla y quedarán sorprendidos del legado que Alan Turing ha dejado.
Historia de Alan Turing. (23 de Junio de 1912 - 7 de Junio de 1954). Matemático inglés. Historia contada al estilo de Diana Uribe. (Historiadora Colombiana a quién admiro y le expreso mi más sentido agradecimiento por contarnos todas las historias que han marcado el rumbo de la humanidad). Le reconozco sus derechos intelectuales por esta narración que comparto a quienes me siguen en este reto de comprender como funcionan las máquinas computacionales.
http://youtu.be/tO-WgRXKcAo
Cuéntame una historia. Alan Turing
http://youtu.be/01LBHqKrVvg
Charla “El legado de Alan Turing”
http://youtu.be/nSZZRzj6zPI
Película que cuenta la historia de un genio controvertido "Alan Turing". Con subtítulos en español.
http://youtu.be/uoKLtu2Am6k
DANGEROUS KNOWLEDGE. “Conocimientos peligrosos”. El documental, narrado por David Malone, se centra en la vida de cuatro brillantes matemáticos - Georg Cantor, Ludwig Boltzmann, Kurt Gödel y Alan Turing -, lo que rodeó sus descubrimientos y las reacciones de la comunidad científica hacia ellos, así como la evolución de sus personas hasta el declive. Sus trabajos han llegado a influir enormemente incluso en ámbitos no científicos, o en la perspectiva de como observamos el mundo en general y nuestro pequeño entorno en particularmente. Desafortunadamente sus mentes privilegiadas no pudieron impedir que llegaran a enloquecer hasta el punto de cometer suicidio.
O consulta esta URL:
http://www.mates.byethost4.com/audiovisuales/matematicas/documentales-bbc.html
PARTE 1: CANAL VIMEO
http://vimeo.com/30482156
PARTE 2: CANAL VIMEO
http://vimeo.com/30641992
Secretos de la segunda guerra mundial. “El código Eigma”. El trabajo de los criptógrafos.
http://youtu.be/EVQNosg6wEQ
Fuente: <El autor>
LECCIÓN 2. - ALFABETOS, CADENAS Y LENGUAJES
Procedamos a definir componentes de un lenguaje, independiente de la jerarquía o estructura a que pertenezcan, como lo veremos más adelante:
Definición1. Un Alfabeto es un conjunto finito A. Sus elementos se llamaran símbolos o letras.
Para denotar el alfabeto se usara el símbolo Σ o en algunos casos se especificaran con las primeras letras mayúsculas del abecedario, dependiendo como se formule el

29
problema. Los símbolos de un alfabeto pueden ser números, letras, entre otros y suelen
estar escritos en minúsculas.
Ejemplo: Sea A = {0,1} indica el Alfabeto A compuesto por los símbolos 0,1
No hay que confundir los símbolos del alfabeto B con los símbolos del lenguaje (o más
precisamente meta-lenguaje) que usamos para expresarnos todos los días. Son dos cosas
totalmente distintas. Nosotros para comunicarnos usamos un lenguaje que tiene unos símbolos
que son las letras del alfabeto latino, los números, las letras del alfabeto griego, y una serie de
símbolos especiales propios del lenguaje matemático (el meta-lenguaje). Con este lenguaje
también definimos los conceptos de alfabeto y símbolo.
Definición2. Una palabra o cadena sobre un alfabeto Σ es una sucesión finita de
elementos de Σ. Se suele denotar con la letra omega 
Se concluye que  es una palabra sobre Σ, si y solo si U a ....an 1  donde
a i n i , 1,......
Ejemplo 21: Si A = {0,1} entonces 0111 es una palabra sobre este alfabeto.
El conjunto de todas las palabras sobre un alfabeto Σ se nota como * 
Definición3. Si *   entonces la longitud de la palabra  es el número de símbolos de
Σ que contiene.
La longitud de  se denota | |. Es decir si n a ....a 1   entonces | | = n
Definición4. La palabra vacía es la palabra de longitud cero. Es la misma para todos los
alfabetos y se denota como 
Definición5. Al conjunto de todas las palabras o cadenas sobre el alfabeto Σ en las que
se excluya la cadena vacía  se denota como:  
Tabla 5: Recursos web para alfabetos, cadenas y lenguajes.
CANAL
CANAL
Descripción de Lenguaje, Alfabeto
y expresión regular.
http://youtu.be/DnNT1dF4keQ
http://www.veoh.com/watch/v616083236Thn5HJn
Fuente: <El autor>

30

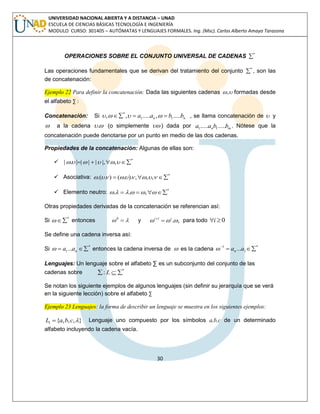

OPERACIONES SOBRE EL CONJUNTO UNIVERSAL DE CADENAS * 
Las operaciones fundamentales que se derivan del tratamiento del conjunto *  , son las
de concatenación:
Ejemplo 22 Para definir la concatenación: Dada las siguientes cadenas , formadas desde
el alfabeto Σ :
Concatenación: Si n n , , a .....a , b .....b 1 1
*        , se llama concatenación de  y
 a la cadena . (o simplemente  ) dada por n m a .....a b .....b 1 1 . Nótese que la
concatenación puede denotarse por un punto en medio de las dos cadenas.
Propiedades de la concatenación: Algunas de ellas son:
 * |. || |  | |,, 
 Asociativa: * .(. )  (.). ,,, 
 Elemento neutro: * . . , 
Otras propiedades derivadas de la concatenación se referencian así:
Si *   entonces    0 y . , 1    i i   para todo i  0
Se define una cadena inversa así:
Si *
1 ...  n  a a entonces la cadena inversa de  es la cadena *
1
1  ...   a a n 
Lenguajes: Un lenguaje sobre el alfabeto Σ es un subconjunto del conjunto de las
cadenas sobre * : L  
Se notan los siguiente ejemplos de algunos lenguajes (sin definir su jerarquía que se verá
en la siguiente lección) sobre el alfabeto Σ
Ejemplo 23 Lenguajes: la forma de describir un lenguaje se muestra en los siguientes ejemplos:
{ , , , } 1 L  a b c  Lenguaje uno compuesto por los símbolos a,b,c de un determinado
alfabeto incluyendo la cadena vacía.

31
{ | 0,1,2...} 2 L  a b i  i i Lenguaje dos compuesto por las palabras formadas de una
sucesión de símbolos a, seguida de la misma cantidad de símbolos b.
{ | } 1 *
3     L    Lenguaje tres compuesto por las palabras formadas con símbolos
del alfabeto Σ y que consisten en dos palabras iguales, separadas por la misma palabra
pero escrita en orden inverso.
Algunas Operaciones sobre Lenguajes: Aplican la unión e intersección de lenguajes,
dada la condición de conjuntos que tienen estos lenguajes, entonces aplica también las
operaciones de concatenación.
La concatenación de dos lenguajes está dada por la siguiente expresión: dados L1 y L2
(dos lenguajes sobre el alfabeto Σ)
{ | , } 1 2 1 2 1 1 2 2 L L    L  L
Algunas propiedades se definen como.
 Asociativa: 1 2 3 1 2 3 L (L L )  (L L )L
 Elemento Neutro: {}L  L{}  L
 L =  L =  (Lenguaje que contiene cero palabras o cadenas)
 { } 0 L  
 L L L i i  1
 i
i
L L
0
*

 Clausura o estrella de Kleene de un lenguaje L es el lenguaje obtenido
de acuerdo a esa expresión.
 i
i
L L
1
  Obtención de un lenguaje con la operación L+
 L  L si L   *
 L  L  si L  {}  *

32

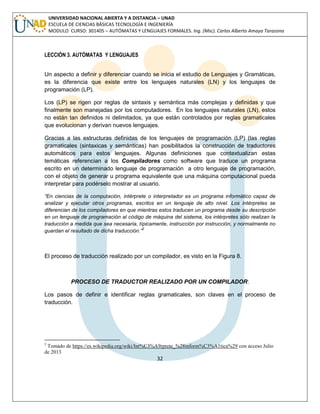

LECCIÓN 3. AUTÓMATAS Y LENGUAJES
Un aspecto a definir y diferenciar cuando se inicia el estudio de Lenguajes y Gramáticas, es la diferencia que existe entre los lenguajes naturales (LN) y los lenguajes de programación (LP).
Los (LP) se rigen por reglas de sintaxis y semántica más complejas y definidas y que finalmente son manejadas por los computadores. En los lenguajes naturales (LN), estos no están tan definidos ni delimitados, ya que están controlados por reglas gramaticales que evolucionan y derivan nuevos lenguajes.
Gracias a las estructuras definidas de los lenguajes de programación (LP) (las reglas gramaticales (sintaxicas y semánticas) han posibilitados la construcción de traductores automáticos para estos lenguajes. Algunas definiciones que contextualizan estas temáticas referencian a los Compiladores como software que traduce un programa escrito en un determinado lenguaje de programación a otro lenguaje de programación, con el objeto de generar u programa equivalente que una máquina computacional pueda interpretar para podérselo mostrar al usuario.
“En ciencias de la computación, intérprete o interpretador es un programa informático capaz de analizar y ejecutar otros programas, escritos en un lenguaje de alto nivel. Los intérpretes se diferencian de los compiladores en que mientras estos traducen un programa desde su descripción en un lenguaje de programación al código de máquina del sistema, los intérpretes sólo realizan la traducción a medida que sea necesaria, típicamente, instrucción por instrucción, y normalmente no guardan el resultado de dicha traducción.”2
El proceso de traducción realizado por un compilador, es visto en la Figura 8.
PROCESO DE TRADUCTOR REALIZADO POR UN COMPILADOR:
Los pasos de definir e identificar reglas gramaticales, son claves en el proceso de traducción.
2 Tomado de https://es.wikipedia.org/wiki/Int%C3%A9rprete_%28inform%C3%A1tica%29 con acceso Julio de 2013

33
Figura 8: Proceso de traducción realizado por un compilador
Fuente:<El autor>
LECCIÓN 4. LENGUAJES REGULARES
Entramos a clasificar los lenguajes. Ya que los lenguajes en sí son conjuntos de secuencias de símbolos y cada uno comparte una cierta propiedad. La clasificación de estos lenguajes se dio en 1959, cuando N. Chomsky propuso una jerarquía de lenguajes, donde las clases más complejas incluyen a las más simples.
En realidad lo que clasificó Chomsky en cuatro familias, fueron gramáticas (téngase en cuenta que de acuerdo a las reglas de producción de estas gramáticas, estas generan determinados lenguajes). Si se tiene una gramática G = VN, VT, S, P) se clasifican las gramáticas y los lenguajes generados ´por ellas de la siguiente forma:

34
Figura 9: Clasificación de los Lenguajes. Jerarquía de Chomsky. N
Fuente:<El autor>
TIPO 3: (Gramáticas regulares). Los Lenguajes generados por estas gramáticas se
llaman “Lenguajes Regulares”, y el conjunto de todos estos lenguajes es la clase L3, que
es la clase más pequeña, e incluye a los lenguajes más simples. Un ejemplo de lenguaje
regular es el conjunto de todos los números pares enteros positivos.
Estas gramáticas regulares pueden ser a su vez de dos tipos:
 Lineales por la derecha: Todas las producciones son de la forma:
A → bC
A → b
A → 
dónde: A,C  VN y b  VT
 Lineales por la Izquierda: Todas las producciones son de la forma:
A → Cb
A → b
A → 
Para cada Gramática lineal por la derecha existe una Gramática lineal izquierda que
genera el mismo lenguaje y viceversa.
Los Lenguajes Regulares son lenguajes formales que tienen estas características:

35

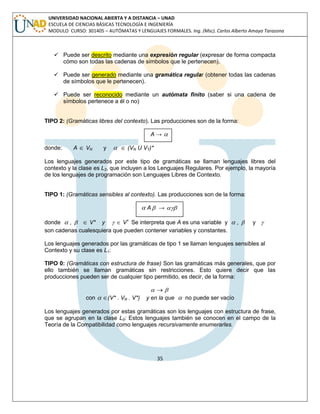

 Puede ser descrito mediante una expresión regular (expresar de forma compacta
cómo son todas las cadenas de símbolos que le pertenecen).
 Puede ser generado mediante una gramática regular (obtener todas las cadenas
de símbolos que le pertenecen).
 Puede ser reconocido mediante un autómata finito (saber si una cadena de
símbolos pertenece a él o no)
TIPO 2: (Gramáticas libres del contexto). Las producciones son de la forma:
A → 
donde: A  VN y   (VN U VT)*
Los lenguajes generados por este tipo de gramáticas se llaman lenguajes libres del
contexto y la clase es L2, que incluyen a los Lenguajes Regulares. Por ejemplo, la mayoría
de los lenguajes de programación son Lenguajes Libres de Contexto.
TIPO 1: (Gramáticas sensibles al contexto). Las producciones son de la forma:
 A → 
donde  ,   V* y   V+ Se interpreta que A es una variable y  ,  y 
son cadenas cualesquiera que pueden contener variables y constantes.
Los lenguajes generados por las gramáticas de tipo 1 se llaman lenguajes sensibles al
Contexto y su clase es L1:
TIPO 0: (Gramáticas con estructura de frase) Son las gramáticas más generales, que por
ello también se llaman gramáticas sin restricciones. Esto quiere decir que las
producciones pueden ser de cualquier tipo permitido, es decir, de la forma:
 
con  (V* . VN . V*) y en la que  no puede ser vacío
Los lenguajes generados por estas gramáticas son los lenguajes con estructura de frase,
que se agrupan en la clase L0: Estos lenguajes también se conocen en el campo de la
Teoría de la Compatibilidad como lenguajes recursivamente enumerarles.

36
La siguiente tabla muestra la asociación de las gramáticas con el lenguaje que genera y el
tipo de máquina abstracta que la trabaja:
Tabla 6: Asociación de gramáticas, lenguaje y máquinas.
GRAMÁTICAS LENGUAJES MAQUINAS
Regular o de Tipo 3 Regular o de Tipo 3 Autómatas Finitos
Libre de contexto o de Tipo 2 Libre de contexto o de Tipo 2 Autómatas de Pila
Sensible al contexto o de Tipo
1
Sensible al contexto o de Tipo
1
Autómatas linealmente
acotados
Sin Restricciones o de Tipo 0 Sin Restricciones o de Tipo 0 Máquinas de Turing (MT).
Fuente:<El autor>
Cuanto menor es el tipo, mayor es el poder expresivo del lenguaje generado y más
complejidad tiene su tratamiento por parte de una máquina.
Finalmente se define un Teorema 4: (Jerarquía de Chomsky) Dado un
alfabeto Σ, el conjunto de los lenguajes regulares sobre Σ está incluido
propiamente en el conjunto de los lenguajes libres de contexto y este a su vez
está incluido propiamente en el conjunto de los lenguajes sensibles al
contexto, que finalmente está incluido propiamente en el conjunto de
lenguajes con estructura de frase.
Esto es: L3  L2  L1  L0
Un lenguaje se dice que es de tipo i (i= 0;1;2;3) si y solo si es generado por una
gramática de tipo i. La clase o familia de lenguajes de tipo i se denota por Li.
LECCIÓN 5. AUTÓMATA
La palabra autómata evoca algo que pretende imitar las funciones propias de los seres
vivos, especialmente relacionadas con el movimiento, por ejemplo el típico robot
antropomorfo. Un ejemplo de una “maquina real” que automatiza un proceso puede ser
una máquina empacadora de algún producto que se fabrique en serie y con una serie de
instrucciones, pasos y características definidas e iguales para cada salida (producto final).

37

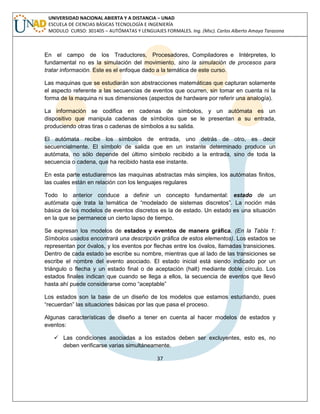

En el campo de los Traductores, Procesadores, Compiladores e Intérpretes, lo fundamental no es la simulación del movimiento, sino la simulación de procesos para tratar información. Este es el enfoque dado a la temática de este curso.
Las maquinas que se estudiarán son abstracciones matemáticas que capturan solamente el aspecto referente a las secuencias de eventos que ocurren, sin tomar en cuenta ni la forma de la maquina ni sus dimensiones (aspectos de hardware por referir una analogía).
La información se codifica en cadenas de símbolos, y un autómata es un dispositivo que manipula cadenas de símbolos que se le presentan a su entrada, produciendo otras tiras o cadenas de símbolos a su salida.
El autómata recibe los símbolos de entrada, uno detrás de otro, es decir secuencialmente. El símbolo de salida que en un instante determinado produce un autómata, no sólo depende del último símbolo recibido a la entrada, sino de toda la secuencia o cadena, que ha recibido hasta ese instante.
En esta parte estudiaremos las maquinas abstractas más simples, los autómatas finitos, las cuales están en relación con los lenguajes regulares
Todo lo anterior conduce a definir un concepto fundamental: estado de un autómata que trata la temática de “modelado de sistemas discretos”. La noción más básica de los modelos de eventos discretos es la de estado. Un estado es una situación en la que se permanece un cierto lapso de tiempo.
Se expresan los modelos de estados y eventos de manera gráfica. (En la Tabla 1: Símbolos usados encontrará una descripción gráfica de estos elementos). Los estados se representan por óvalos, y los eventos por flechas entre los óvalos, llamadas transiciones. Dentro de cada estado se escribe su nombre, mientras que al lado de las transiciones se escribe el nombre del evento asociado. El estado inicial está siendo indicado por un triángulo o flecha y un estado final o de aceptación (halt) mediante doble círculo. Los estados finales indican que cuando se llega a ellos, la secuencia de eventos que llevó hasta ahí puede considerarse como “aceptable”
Los estados son la base de un diseño de los modelos que estamos estudiando, pues “recuerdan” las situaciones básicas por las que pasa el proceso.
Algunas características de diseño a tener en cuenta al hacer modelos de estados y eventos:
 Las condiciones asociadas a los estados deben ser excluyentes, esto es, no deben verificarse varias simultáneamente.

38
 Las condiciones asociadas a los estados deben ser comprensivas. Se deben cubrir todas las combinaciones posibles entre todos los estados.
 Entre dos eventos o transiciones siempre debe haber un estado
Errores que más frecuentemente se cometen al hacer modelos de estados y eventos:
 Confundir estados con eventos o transiciones.
 Implementar estados no excluyentes (por ejemplo con la misma etiqueta).
 Formular estados no útiles, donde excluyan situaciones por evaluar.
MÁQUINA DE ESTADOS FINITOS: Describimos ahora las ”maquinas abstractas” de acá en adelante para el curso y les identificamos los siguientes componentes:
Figura 10: Máquina de estados. Estructura
Fuente:<El autor>
 Una cinta de entrada;
 Una cabeza de lectura (y eventualmente escritura);
 Un control.
La cabeza lectora se coloca en los segmentos de cinta que contienen los caracteres que componen la palabra de entrada, y al colocarse sobre un símbolo lo “lee” y manda esta

39
información al control (digámoslo así controlado por unas reglas o producciones). El recorrido puede ser a izquierda o derecha según el diseño de la máquina.
La “aguja” del control puede estar cambiando de posición, (de un estado a otro) y hay algunas posiciones llamadas finales (como la indicada por un punto, q3) que son consideradas especiales, porque permiten determinar si una palabra es aceptada o rechazada.
Tabla 7: Recursos web para construcción de autómatas.
CANAL
CANAL
Construcción, diseño e interpretación de los componentes de un autómata (tuplas)
http://youtu.be/HF9-e28TWb0
http://www.veoh.com/watch/v61609207mprr4pFS
Fuente: <El autor>
CAPITULO 2. AUTÓMATAS FINITOS
Los autómatas finitos son capaces de reconocer solamente, un determinado tipo de lenguajes, llamados Lenguajes Regulares, que pueden ser caracterizados también, mediante un tipo de gramáticas llamadas también regulares.
Pero para describir los lenguajes (caracterizarlos) se suelen usarlas Expresiones Regulares (ER), que abordaremos en lecciones siguientes con detenimiento.
Otra forma de describir la sintaxis de los lenguajes es usando gramáticas y sus reglas de producción. El objetivo de caracterizar lenguajes es proporcionar una forma concisa y relativamente sencilla (aunque menos intuitiva) para describir los lenguajes regulares, exponiendo detalles de su estructura que no quedan tan claros en las otras caracterizaciones.
En el presente capítulo, identificamos los componentes de los autómatas, antes de llegar a caracterizar los lenguajes que estos puedan generar.
LECCIÓN 6. DEFINICIÓN FORMAL DE AUTÓMATAS FINITOS
La definición formal implica presentar en un formato matemático (no en gráficos o ilustraciones) los componentes de un autómata y la información de un diagrama de estados.
“Los símbolos y notaciones matemáticas usados, serán los que durante todo el desarrollo del contenido se aplicarán para describir matemáticamente estas máquinas. Otros autores usan otra

40
simbología, que solo difiere en la forma mas no en la interpretación de las definiciones formales de
estas máquinas. Se ha estandarizado las simbología más sencilla para efectos de didáctica e
interpretación”
Definición 6: Una máquina de estados finitos M es un quíntuplo ( K, Σ,  ,s, F) donde:
K identifica el conjunto de estados.
Σ es el alfabeto de entrada.
s  K es el estado inicial.
F  K es un conjunto de estados finales.
 : K x Σ → K es la función de transición, que a partir de un estado y un símbolo
del alfabeto obtiene un nuevo estado.
REPRESENTACIÓN DE AUTÓMATAS: Los autómatas se pueden representar mediante:
 Tabla de transiciones.
 Diagrama de Moore.
Tabla de transiciones: Consiste en una tabla, con tantas filas como estados y tantas
columnas como entradas. El estado inicial en la columna izquierda está indicado con una
flecha. El estado final en la columna izquierda está indicado con un numeral. (No
confundir esto con la estrella de kleene que se verá más adelante en la lección de
Expresiones Regulares). Ejemplo 24 Se puede representar el autómata finito dado por:
M = ({q0, q1, q2, q3} , {0, 1} , δ, q0, {q1})
Para este ejemplo:
K ={ q0, q1, q2, q3} Σ ={0,1) s = q0 F = q1 -
Donde la función δ : {q0, q1, q2, q3 } × {0, 1} → {q0, q1, q2, q3} viene dada por:
δ(q0, 0) = q0 δ(q0, 1) = q1
δ(q1, 0) = q0 δ(q1, 1) = q2
δ(q2, 0) = q3 δ(q2, 1) = q1
δ(q3, 0) = q3 δ(q3, 1) = q2

41
La tabla de transición correspondiente a este autómata será:
Figura 11: Tabla de transición de un Autómata Finito.
Diagramas de Moore: Los diagramas de Moore son otra forma de representar las funciones de transición y salida de un autómata. El diagrama de Moore es un grafo orientado en el que cada nodo corresponde a un estado. Para el ejemplo 24, el diagrama de Moore equivalente estaría definido así:
Figura 12: Diagrama de Moore para un Autómata Finito.
Tabla 8: Recursos web para diagramas de Moore.
CANAL
CANAL
Construcción y diseño de autómatas, Diagramas de Moore, tablas de transición.
http://youtu.be/3kWdHOLw-AQ
http://www.veoh.com/watch/v6168933229Fx8G4A
Fuente: <El autor>

42

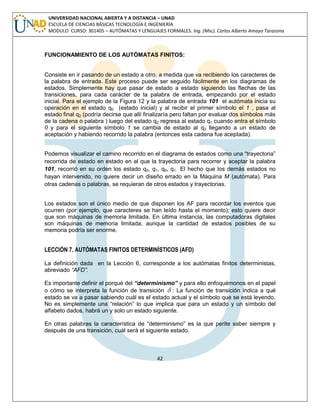

FUNCIONAMIENTO DE LOS AUTÓMATAS FINITOS:
Consiste en ir pasando de un estado a otro, a medida que va recibiendo los caracteres de
la palabra de entrada. Este proceso puede ser seguido fácilmente en los diagramas de
estados. Simplemente hay que pasar de estado a estado siguiendo las flechas de las
transiciones, para cada carácter de la palabra de entrada, empezando por el estado
inicial. Para el ejemplo de la Figura 12 y la palabra de entrada 101 el autómata inicia su
operación en el estado q0 (estado inicial) y al recibir el primer símbolo el 1 , pasa al
estado final q2 (podría decirse que allí finalizaría pero faltan por evaluar dos símbolos más
de la cadena o palabra ) luego del estado q2 regresa al estado q1 cuando entra el símbolo
0 y para el siguiente símbolo 1 se cambia de estado al q2 llegando a un estado de
aceptación y habiendo recorrido la palabra (entonces esta cadena fue aceptada).
Podemos visualizar el camino recorrido en el diagrama de estados como una “trayectoria”
recorrida de estado en estado en al que la trayectoria para recorrer y aceptar la palabra
101, recorrió en su orden los estado q0, q1, q0, q1. El hecho que los demás estados no
hayan intervenido, no quiere decir un diseño errado en la Máquina M (autómata). Para
otras cadenas o palabras, se requieran de otros estados y trayectorias.
Los estados son el único medio de que disponen los AF para recordar los eventos que
ocurren (por ejemplo, que caracteres se han leído hasta el momento); esto quiere decir
que son máquinas de memoria limitada. En última instancia, las computadoras digitales
son máquinas de memoria limitada, aunque la cantidad de estados posibles de su
memoria podría ser enorme.
LECCIÓN 7. AUTÓMATAS FINITOS DETERMINÍSTICOS (AFD)
La definición dada en la Lección 6, corresponde a los autómatas finitos deterministas,
abreviado “AFD”.
Es importante definir el porqué del “determinismo” y para ello enfoquémonos en el papel
o cómo se interpreta la función de transición  : La función de transición indica a qué
estado se va a pasar sabiendo cuál es el estado actual y el símbolo que se está leyendo.
No es simplemente una “relación” lo que implica que para un estado y un símbolo del
alfabeto dados, habrá un y solo un estado siguiente.
En otras palabras la característica de “determinismo” es la que perite saber siempre y
después de una transición, cuál será el siguiente estado.

43
Otras apreciaciones de estos AFD lo definen como otro mecanismo para describir
lenguajes. En vez de pensar en generar las cadenas (como las ERs), un AFD describe un
lenguaje mediante reconocer las cadenas del lenguaje, y ninguna otra.
Cómo es inicializado el autómata: En la figura 10 podemos verificar como se inicializa:
1.  se coloca en la cinta de entrada, con un símbolo en cada celda. (en este caso  es
aaabab )
2. el cabezal de lectura se apunta al símbolo más a la izquierda de  . En este caso el
símbolo a
3. el estado actual pasa a ser q0
Ciclo de ejecución básico del autómata: Como cualquier computador, una vez se ha
inicializado, comienza la ejecución desde la palabra de entrada  .
1. se lee el símbolo actual, que es el apuntado por el cabezal de lectura. Si el cabezal
apunta a una celda vacía entonces el AFD termina su ejecución, aceptando la palabra
en caso de que el estado actual sea final y rechazando la palabra en caso contrario.
Esto ocurre cuando se ha leído toda la palabra de entrada, y se produce una situación
similar a tener una condición “fin de chero" en la ejecución de un programa
2. se calcula el estado siguiente a partir del estado actual y del símbolo actual según la
función de transición, esto es,  (estado actual; símbolo actual) = estado siguiente
3. el cabezal de lectura se mueve una celda a la derecha
4. el estado siguiente pasa a ser el estado actual y vuelve al paso 1
Ejemplo 24 Dado el siguiente Autómata M Finito determinista: M =(K, Σ, q0, δ, F) donde:
K = {q0, q1, q2, q3} Σ = {x,z} q0 Es el estado Inicial F = q3
donde la función de transición está dada por:  : {q0, q1, q2, q3 } × {x, z} → {q0, q1, q2, q3}
→ q0 → { q3}
δ (q0, x ) = q1 δ (q1, x ) = q1 δ (q1, z ) = q2
δ (q2 , x ) = q3 δ (q3 , z ) = q2 δ (q3 , x ) = q1

44
La tabla de transición correspondiente a este autómata será: (tabla generada en el simulador Visual Autómata Simulator VAS 3)
Figura 13: Tabla de transición para un Autómata Finito generado con software simulador VAS.
y el diagrama de transición (moore) correspondiente será:
Figura 14: Diagrama de Moore asociado a un AFD.
El diagrama de transición de un AFD tiene por cada nodo un solo arco etiquetado con cada uno de los símbolos del alfabeto.
Algunas condiciones para que estos autómatas sean válidos son:
 el diagrama de transición de un AFD tiene por cada nodo un sólo arco etiquetado con cada uno de los símbolos del alfabeto.
33 VAS. Visual Autómata Simulator. Disponible en internet <http://www.vas.org>

45
 Otra condición es que debe haber exactamente un estado inicial.
 la cantidad de estados finales puede ser cualquiera, inclusive cero (para algunos
modelos), hasta un máximo de |K| (la cantidad de estados).
De manera general, si un AFD se encuentra en un estado q y recibe un símbolo  pasa al
estado q" si  (q,  ) = q" , esto es, si ((q,  ), q" )
Algunas definiciones matemáticas relacionadas a los AFD son:
Definición 7: Si M = (K, Σ,  , s, F) es un autómata de estado finito, entonces una
configuración es un elemento del producto cartesiano K x Σ*
Entiéndase por configuración un par (q, ) donde q es un estado y  una palabra. En este
orden q será el estado en el que se encuentra el autómata y  lo que queda por leer en
un momento dado.
Definición 8: Si M = (K, Σ,  , s, F) es un autómata finito determinista y   Σ* es una
palabra, entonces se llama configuración inicial asociada a es apalabra a la configuración
(q0,  ).
Esto se explica indicando que la configuración inicial indica que estamos en el estado
inicial y nos queda por leer toda la palabra  .
Definición 9: Esta definición hace referencia a definir la relación o el paso que se da en
un autómata entre dos configuraciones:
Si M = (K, Σ,  , s, F) es un autómata finito determinista y (p,  ) , (q,  ) son dos
configuraciones, decimos que puede pasar de (p,  ) a (q,  ) en una secuencia de
cálculo, lo que se denota como (p,  ) ├ (q,  ) si y solo si  = a , donde a  Σ y 
(p,a) = q.
LECCIÓN 8. AUTÓMATAS FINITOS NO DETERMINÍSTICOS (AFND)
Una extensión a los autómatas finitos deterministas es la de permitir que de cada nodo del
diagrama de estados salga un número de flechas mayor o menor que Así, se puede
permitir que falte la flecha correspondiente a alguno de los símbolos del alfabeto, o bien
que haya varias flechas que salgan de un solo nodo con la misma etiqueta. Inclusive se
permite que las transiciones tengan como etiqueta palabras de varias letras o hasta la

46
palabra vacía. A estos autómatas finitos se les llama no Determinísticos o no
deterministas (abreviado AFND). Al retirar algunas de las restricciones que tienen los
autómatas finitos Determinísticos, su diseño para un lenguaje dado puede volverse más
simple.
Dado que los AFND tienen menos restricciones que los AFD, resulta que los AFD son un
caso particular de los AFND, por lo que todo AFD es de hecho un AFND.
Los autómatas finitos no Determinísticos (AFND) aceptan exactamente los mismos
lenguajes que los autómatas determinísticos. Sin embargo, serán importantes para
demostrar teoremas y por su más alto poder expresivo
Recordemos que para un AFD dado el estado actual y el siguiente caracter, el AFD pasa
exactamente a un siguiente estado. Por eso se lo llama determinístico. Una versión en
principio más potente es un AFND, donde frente a un estado actual y un siguiente
caracter, es posible tener cero, uno o más estados siguientes.
La configuración en quíntupla de elementos es la misma que las de un AFD (Lección 6),
excepto la función de transición que se define ahora como:
 : K x Σ →  (K)
Donde  (K) denota el conjunto de las partes de K o conjunto potencia 2K
Ejemplo 25 Si se tiene  (q,a) = {q1, q2, …. , qm) lo que indica que estando en un estado
actual q y un símbolo de entrada a, el estado siguiente puede ser cualquier estado entre
q1 y qm.
Ejemplo 26 Puede darse el caso que  (q,a) = Ø lo que indica que el estado siguiente no
está definido.
Ejemplo 27 Los AFND también se representan mediante tablas o diagramas de
transición. En el diagrama de transición, el no determinismo se descubre porque hay
algún nodo del que parten dos o más arcos etiquetados con el mismo símbolo del
alfabeto, o falta algún arco para algún símbolo del alfabeto. En la Figura 15 podemos ver
un ejemplo de tabla y diagrama de transición de un Autómata Finito No Determinista
(AFND).
El AFND de la figura 15 se describe formalmente como: M = (Σ, K,  , q1 , F) donde
Σ = {a,b}, F = {q 4 } s = {q1} y K = {q1 , q 2 , q3 , q 4 }, y la función (que también se puede
describir así) está dada por:

47
 = {(q1,a,q2),(q1,a,q3),(q2,b,q4),(q2,b,q2),(q3,a,q3),(q3,b,q4),(q4,a,q4)}
Figura 15: Diagrama de Moore asociado a un AFND.
Tabla 9: Recursos web para AFND
CANAL
CANAL
Lenguaje aceptado por un
Autómata. Tablas de transición y
descripción de autómata finito.
http://youtu.be/eWUfPJD9A_0 http://www.veoh.com/watch/v61683101FNRSfxSP
Fuente:<El autor>
LECCIÓN 9. AUTÓMATA FINITO CON  TRANSICIONES
(AFND- ) básicamente es un AFND al que s ele permite cambiar de un estado sin
necesidad de consumir o leer un símbolo de la entrada. La función de transición está
definida como:
 : K x (Σ U { }) →  (K)
La tabla de transición de un AFND-  es como la de un AFND excepto que se le añade
una columna correspondiente a  , de forma que en la posición T[(q,  )] estará el
conjunto de estados que determine  (q,  ).

48
Si se tiene un AFND- representado en su diagrama de transición en la figura 16, si se
evalúa el estado q6 y el símbolo actual que guarda en memoria ese estado es cero (0), el
autómata puede decidir en forma “no determinista” entre leer la cadena vacía y llegar al
estado q7 conservando el símbolo y terminar o aceptar la palabra en el estado q8, o bien
decidir si pasa al estado q4 y luego leer un 1 y seguir el recorrido.
Figura 16: Diagrama de Moore asociado a un AFND - 
LECCIÓN 10. LENGUAJE ACEPTADO POR UN AF
Los AF reconocen cierto tipo de lenguajes, pero esto depende de la configuración del
autómata. Esta configuración viene dada por el instante del autómata en un momento
dado y la porción de cadena de entrada que le queda por leer (no la cadena completa).
La configuración de un autómata finito (AF) es un elemento (q,  ) (K x Σ*) está dada
por:
 Configuración inicial: (q0,  ) donde q0 es el estado inicial y  la palabra de
entrada.
 Configuración de parada: cualquier configuración en la que el autómata puede
parar su ejecución, bien porque se haya procesado toda la entrada o bien porque
se haya llegado a una situación donde no es aplicable ninguna transición.

49

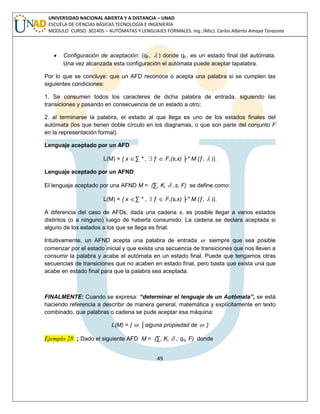

 Configuración de aceptación: (qF,  ) donde qF, es un estado final del autómata.
Una vez alcanzada esta configuración el autómata puede aceptar lapalabra.
Por lo que se concluye: que un AFD reconoce o acepta una palabra si se cumplen las
siguientes condiciones:
1. Se consumen todos los caracteres de dicha palabra de entrada, siguiendo las
transiciones y pasando en consecuencia de un estado a otro;
2. al terminarse la palabra, el estado al que llega es uno de los estados finales del
autómata (los que tienen doble círculo en los diagramas, o que son parte del conjunto F
en la representación formal).
Lenguaje aceptado por un AFD
L(M) = { x Σ * ,  ƒ  F,(s,x) ├* M (ƒ,  )}.
Lenguaje aceptado por un AFND:
El lenguaje aceptado por una AFND M = (Σ, K,  ,s, F) se define como:
L(M) = { x Σ * ,  ƒ  F,(s,x) ├* M (ƒ,  )}.
A diferencia del caso de AFDs, dada una cadena x, es posible llegar a varios estados
distintos (o a ninguno) luego de haberla consumido. La cadena se declara aceptada si
alguno de los estados a los que se llega es final.
Intuitivamente, un AFND acepta una palabra de entrada  siempre que sea posible
comenzar por el estado inicial y que exista una secuencia de transiciones que nos lleven a
consumir la palabra y acabe el autómata en un estado final. Puede que tengamos otras
secuencias de transiciones que no acaben en estado final, pero basta que exista una que
acabe en estado final para que la palabra sea aceptada.
FINALMENTE: Cuando se expresa: “determinar el lenguaje de un Autómata”, se está
haciendo referencia a describir de manera general, matemática y explícitamente en texto
combinado, que palabras o cadena se pude aceptar esa máquina:
L(M) = {  │alguna propiedad de  }
Ejemplo 28 ; Dado el siguiente AFD M = (Σ, K,  , q0, F) donde

50
Σ = {a,b}, F = {q2} s = {q0} y K = {q0, q1 , q 2 } y representado en el diagrama de estados
de la figura 17.
Figura 17: Lenguaje asociado a un AFD
El autómata reconoce el lenguaje:
L = {  {a,b}* │ = abia, i ≥ 0 }
Y se interpreta así: El autómata AFD reconoce el lenguaje de todas las cadenas 
posible dentro de todo el conjunto de combinaciones posibles {a,b}* de tal manera que
esas cadenas empiecen por una a, seguidas de ninguna, una o más b´s y que finalizan
con una a.
Tabla 10: Recursos web para cadenas válidas
CANAL
CANAL
Lenguaje aceptado por un
Autómata (AF). Como se debe
describir el lenguaje que
representa.
Cadenas o palabras que acepta
un autómata.
http://youtu.be/QdRlbzVsvLQ
http://youtu.be/ASg_ZUXgvZk
http://www.veoh.com/watch/v61610759jHdGRr59
http://www.veoh.com/watch/v61698636anxKfprR
Fuente:<El autor>

51
CAPITULO 3: EXPRESIONES Y LENGUAJES REGULARES
LECCIÓN 11. LENGUAJES REGULARES Y EXPRESIONES REGULARES
Los Lenguajes regulares son los más simples y restringidos dentro de la jerarquía de
Chomsky. Estos lenguajes pueden además ser descritos mediante dos representaciones
que veremos: las Expresiones Regulares y las Gramáticas Regulares que serán los temas
a tratar en las siguientes lecciones. También son descritos mediante AFD y AFND.
LENGUAJES REGULARES: se llaman así porque sus palabras contienen “regularidades” o
repeticiones de los mismos componentes, como por ejemplo en el lenguaje L1 siguiente:
L1 = { ab,abab,ababab,abababab,…..} En donde las cadenas o palabras son repeticiones
de “ab”
Algunas propiedades se aplican a estos Lenguajes Regulares como por ejemplo si se
combinan dos lenguajes regulares, también se obtiene un lenguaje regular. L1 U L2 = L3
Definición 10: Un lenguaje L es regular si y solos i se cumple al menos una de las
siguientes condiciones:
 L es finito;
 L es la unión o la concatenación de otros lenguajes regulares R1 y R2,
L = R1 U R2 o L = R1R2 respectivamente
 L es la cerradura de Kleene de algún lenguaje regular, L = R*.
LECCIÓN 12. SIGNIFICADO DE LAS EXPRESIONES REGULARES
Una expresión regular (ER) es una notación normalizada para representar lenguajes
regulares, es decir, lenguajes generados por gramáticas de tipo 3. Las expresiones
regulares permiten describir con exactitud y sencillez cualquier lenguaje regular. Para
definir una ER se pueden utilizar todos los símbolos del alfabeto Σ y, además  y  . Los
operadores que también se pueden utilizar son:
+ representa la unión.
 representa la concatenación (este símbolo no se suele escribir).
* representa el cierre de Kleene
( ) modifican las propiedades de los demás operadores.

52

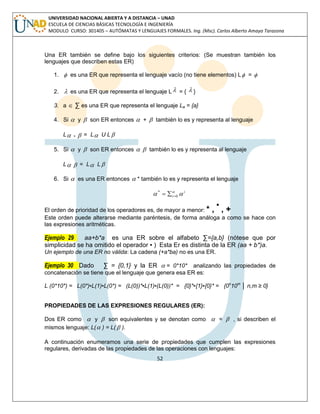

Una ER también se define bajo los siguientes criterios: (Se muestran también los
lenguajes que describen estas ER)
1.  es una ER que representa el lenguaje vacío (no tiene elementos) L = 
2.  es una ER que representa el lenguaje L = {  }
3. a  Σ es una ER que representa el lenguaje La = {a}
4. Si  y  son ER entonces  +  también lo es y representa al lenguaje
L +  = L U L
5. Si  y  son ER entonces   también lo es y representa al lenguaje
L  = L L
6. Si  es una ER entonces  * también lo es y representa el lenguaje
i
 i  
0
*
  
El orden de prioridad de los operadores es, de mayor a menor: * ,
▪
, +
Este orden puede alterarse mediante paréntesis, de forma análoga a como se hace con
las expresiones aritméticas.
Ejemplo 29 aa+b*a es una ER sobre el alfabeto Σ={a,b} (nótese que por
simplicidad se ha omitido el operador ▪ ) Esta Er es distinta de la ER (aa + b*)a.
Un ejemplo de una ER no válida: La cadena (+a*ba) no es una ER.
Ejemplo 30 Dado Σ = {0,1} y la ER  = 0*10* analizando las propiedades de
concatenación se tiene que el lenguaje que genera esa ER es:
L (0*10*) = L(0*)▪L(1)▪L(0*) = (L(0))*▪L(1)▪(L(0))* = {0}*▪{1}▪{0}* = {0n10m │ n,m ≥ 0}
PROPIEDADES DE LAS EXPRESIONES REGULARES (ER):
Dos ER como  y  son equivalentes y se denotan como  =  , si describen el
mismos lenguaje: L( ) = L(  ).
A continuación enumeramos una serie de propiedades que cumplen las expresiones
regulares, derivadas de las propiedades de las operaciones con lenguajes:

53
Figura 18: Propiedades de las ER
Fuente: <NAVARRETE, I; Teoría de Autómatas y Lenguajes Formales>
Una propiedad de inclusión es la que se muestra: L( )  L( ) entonces se cumple
que:  + = 
Ejemplos 31: Sea Σ = {0,1}
1. 01+001 es una ER que representa el Lenguaje L={01,001} (acepta una cadena 01
ó una 001, pero no ambas ni la combinación de las mismas).
2. 0*10* es una ER que representa a cualquier cadena binaria en la que hay un solo
1. L={0n10m │ n,m ≥ 0}.
3. La ER (ac│b)* es representada en la figura 19: (Nótese que acepta la cadena 
Figura 19: ER representada en una máquina de estados (ac│b)*
4. 00 es una ER con el Lenguaje asociado {00}
5. 01* + 0 es una ER que denota el Lenguaje L = {01i : i ≥ 0 }

54

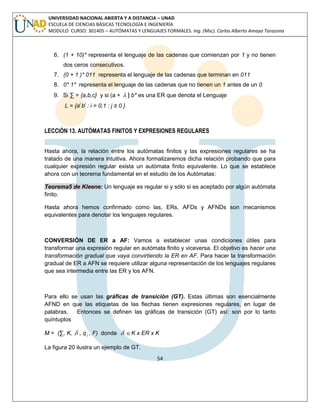

6. (1 + 10)* representa el lenguaje de las cadenas que comienzan por 1 y no tienen
dos ceros consecutivos.
7. (0 + 1 )* 011 representa el lenguaje de las cadenas que terminan en 011
8. 0* 1* representa el lenguaje de las cadenas que no tienen un 1 antes de un 0
9. Si Σ = {a,b,c} y si (a +  ) b* es una ER que denota el Lenguaje
L = {ai bj : i = 0,1 : j ≥ 0 }
LECCIÓN 13. AUTÓMATAS FINITOS Y EXPRESIONES REGULARES
Hasta ahora, la relación entre los autómatas finitos y las expresiones regulares se ha
tratado de una manera intuitiva. Ahora formalizaremos dicha relación probando que para
cualquier expresión regular exista un autómata finito equivalente. Lo que se establece
ahora con un teorema fundamental en el estudio de los Autómatas:
Teorema5 de Kleene: Un lenguaje es regular si y sólo si es aceptado por algún autómata
finito.
Hasta ahora hemos confirmado como las, ERs, AFDs y AFNDs son mecanismos
equivalentes para denotar los lenguajes regulares.
CONVERSIÓN DE ER a AF: Vamos a establecer unas condiciones útiles para
transformar una expresión regular en autómata finito y viceversa. El objetivo es hacer una
transformación gradual que vaya convirtiendo la ER en AF. Para hacer la transformación
gradual de ER a AFN se requiere utilizar alguna representación de los lenguajes regulares
que sea intermedia entre las ER y los AFN.
Para ello se usan las gráficas de transición (GT). Estas últimas son esencialmente
AFND en que las etiquetas de las flechas tienen expresiones regulares, en lugar de
palabras. Entonces se definen las gráficas de transición (GT) así: son por lo tanto
quíntuplos
M = (Σ, K,  , q1 , F) donde  K x ER x K
La figura 20 ilustra un ejemplo de GT.

55
Figura 20: Gráfica de transición (GT)
En este ejemplo en particular se evidencia que se debe aceptar palabras que tienen primero una sucesión de a‟s, luego repeticiones de ab, y finalmente repeticiones de b‟s.
La función completa estaría dada por:
({q0, q1}, {a, b}, {(q0, a, q0), (q0, (ab)*, q1), (q1, b, q1)}, q0, {q1})
Los AFN son un subconjunto propio de las GT, puesto que las palabras en las etiquetas de un AFN pueden ser vistas como expresiones regulares que se representan a sí mismas.
Figura 21: Operadores básicos de conversión de AF a ER

56
La figura 21 muestra un proceso de eliminación gradual de los operadores de las ER en
donde Gn AFND con las operaciones elementales y necesarias. Para eliminar los
operadores de las ER en Gi, aplicamos reemplazamientos de ciertas transiciones por
otras, hasta que no sea posible aplicar ninguno de estos reemplazamientos.
Ejemplo 32: Tomado de:4 Dada la ER= (a + ba)* bb, obtener el AFN que acepta el
lenguaje de dicha ER.
La solución está definida en aplicar las transformaciones como se muestran en la figura
22 (aplicando las transformaciones básicas de la figura 20).
Figura 22: Transformación de Er a AF.
4 <BRENA,R; Autómatas y lenguajes, un enfoque de diseño. 2003. Monterey. 214p>

57
CONVERSIÓN DE AF a ER: El procedimiento indica que se deben ir eliminado
gradualmente nodos de una GT que inicialmente es el AFN que se quiere transformar,
hasta que únicamente queden un nodo inicial y un nodo final.
El procedimiento aplica los siguientes pasos: Para ello se ilustra el siguiente ejemplo:
Ejemplo 33: Tomado de5 Dado el siguiente AF M = (Σ, K,  , q0, F) donde
Σ = {a,b}, F = {q1, q2} s = {q0} y K = {q0, q1 , q 2 } y representado en el diagrama de
estados de la figura 23. Se requiere obtener la ER correspondiente y que represente el
lenguaje que acepta el autómata M.
Figura 23: Obtención de una ER a partir de un AF
PASO 1: El primer paso en este procedimiento consiste en añadir al autómata finito un
nuevo estado inicial i, mientras que el antiguo estado inicial q0 deja de ser inicial, y un
nuevo estado final f, mientras que los antiguos estados finales qi  F dejan de ser finales;
además se añade una transición vacía del nuevo estado inicial al antiguo, (i,  , q0), y
varias transiciones de los antiguos estados finales al nuevo: {(qi,  , f) | qi  F}.
Esta transformación tiene por objeto que haya un estado inicial al que no llegue ninguna
transición, y un solo estado final, del que no salga ninguna transición. Esta condición se
requiere para llevar a cabo el siguiente paso. Hay muchos autómatas que ya cumplen
estas condiciones sin necesidad de añadir un nuevo estado inicial o un nuevo estado final.
La figura 24 muestra estas acciones realizadas (se adiciona un nuevo estado inicial y
final) para este primer paso para el ejercicio 33 propuesto.
5 Bis(4).

58
Figura 24: Obtención de una ER a partir de un AF PASO1
PASO 2: Eliminación de nodos intermedios. Eliminamos primero el nodo q1. Para ello, consideramos que trayectorias o “rutas” pasan por el nodo a eliminar. Por ejemplo, en la figura 23 vemos solamente una trayectoria que pasa por q1, la cual va de q0 a f.
Ahora nos proponemos eliminar el nodo q1, pero sin modificar “lo que se gasta” para pasar de q0 a f. Es fácil ver que para pasar de q0 a f se gasta primero una a y luego algún número de repeticiones de a o b (para llegar de q1 a f no se gasta nada). Esto corresponde a la ER a(a + b)*, que sería la etiqueta de la nueva “ruta directa” de q0 a f, sin pasar, por q1, como se evidencia en a figura 25.
Figura 25: Obtención de una ER a partir de un AF PASO2
PASO 3: Eliminación de nodos. La figura 26 muestra el proceso de eliminación del nodo q2.

59
Figura 26: Obtención de una ER a partir de un AF PASO3. Eliminación de nodo.
PASO 4: Eliminación de nodos. La figura 27 muestra el proceso de eliminación del nodo q0.
Figura 27: Obtención de una ER a partir de un AF PASO4. Eliminación de nodo q0.
PASO 5: Fusión de expresiones (paralelas). Como se muestra en la figura 28.
Figura 28: Obtención de una ER a partir de un AF PASO5. Fusión de expresiones
Finalmente la Er obtenida corresponde a: (bb*a)*a(a+b)* + (bb*a)*bb
Tabla 11: Recursos web para cadenas válidas
CANAL
CANAL
Expresión Regular (ER) que representa el lenguaje que puede aceptar un autómata.
http://youtu.be/z7vmzu9078Y
http://www.veoh.com/watch/v61691189ZDE5K4wH
Fuente:<El autor>

60
LECCIÓN 14. EQUIVALENCIA DE AFD Y AFND
Se pretende construir a partir de un autómata finito no-determinístico otro determinístico
que acepte el mismo lenguaje:
Ejemplo 34: Dado el siguiente AFND
M = (Σ, K,  , q0, F). Se llama autómata determinístico asociado a M, al autómata:
M

= (Σ, K

, 

,
0 q
 , F

) dado por (obsérvese que lo único que no cambia es el
alfabeto):
K

= P(K)
0 q

= {q0}


= (Σ,a) =  * (Σ,a)
El ejemplo de la figura 29 muestra
Figura 29: Equivalencia de una AFND con un AFD

61
En el que se concluye: Teorema 6: Un AFND M y su correspondiente Autómata
determinístico M

aceptan el mismo lenguaje.
De igual forma y a manera inversa para el teorema: dado un autómata finito determinístico
AFD M = (Σ, K,  , q0, F). se puede construir uno no-determinista: M

= (Σ, K, 

, q0, F).
que acepta el mismo lenguaje. Solo se debe considerar:


(q0,a) = { (q0,q)}: en el que en cada situación solo hay un camino posible que es el que
determine la función de transición  .
Para los autómatas de la figura 28; Reconocen el lenguaje formado por todas las cadenas
que empiezan por 1 excepto las terminadas en dos ceros consecutivas, Además se debe
incluir la cadena vacía. Ambos autómatas reconocen el mismo lenguaje.
Teorema 7: Dos autómatas M1 y M2 son equivalentes, M1  M2, cuando aceptan
exactamente el mismo lenguaje.
Ejemplo 35: Tomado de: 6El siguiente ejemplo muestra cómo puede darse el caso en el que
varios AF distintos acepten un mismo lenguaje. La figura 30 muestra los autómatas (a) y
(b) que aceptan el lenguaje a*. Lo que se indaga ahora es si estos son equivalentes. Lo
que se concluye también que para comprobar la equivalencia se debe realizar una
demostración de igualdad de lenguajes (operación que suele ser compleja si son
lenguajes infinitos).
Figura 30: AF distintos que aceptan un miso lenguaje.
6 Bis (4)

62
Método usado para probar los AF y determinar equivalencia: Son muchos y de
diversas formas de aplicación. El que se propone acá es basado en el teorema:
Teorema 8: Teorema de Moore: Existe un algoritmo para decidir si dos autómatas finitos
son equivalentes o no. Este algoritmo consiste en la construcción de un árbol de
comparación de autómatas. Este árbol permite convertir el problema de la comparación
de los lenguajes aceptados en un problema de comparación de estados de los autómatas.
Definición 11: dos estados q y q´ son compatibles si ambos son finales o ninguno de los
dos es final. En caso contrario, son estados incompatibles.
La idea del algoritmo de comparación de AFD1 y AFD2 de la figura 29 consiste en
averiguar si existe alguna secuencia de caracteres  tal que siguiéndola
simultáneamente en AFD1 y AFD2 se llega a estados incompatibles. Si dicha secuencia no
existe, entonces los autómatas son equivalentes.
El único problema con esta idea estriba en que hay que garantizar que sean cubiertas
todas las posibles cadenas de caracteres w, las cuales son infinitas en general. Por ello
se pensó en explorar todas las posibles combinaciones de estados mediante un árbol.
Dicho árbol de comparación se construye de la manera siguiente, para dos autómatas:7
M = (Σ, K,  , s, F) y M´ = (Σ´, K´,  ´, s´, F´).
La figura 31 muestra el árbol de comparación en el que se evalúa el diseño y
comportamiento de los estados no sin antes definir:
Figura 31: Árbol de comparación de AF.
7 Bis (4)

63
La explicación del árbol es la que se describe así:
1. Inicialmente la raíz del árbol es el par ordenado (s, s´) que contiene los estados
iniciales de M y M´ respectivamente.
2. Si en el árbol hay un par (r, r´), para cada caracter en Σ se añaden como hijos
suyos los pares ( , ´ )   r r donde  r =  (r, ) , ´  ( ´, )  r  r en caso de que no
estén.
3. Si aparece en el árbol un par (r, r´) de estados incompatibles, se interrumpe la
construcción del mismo, concluyendo que los dos autómatas no son equivalentes.
En caso contrario se continúa a partir del paso 2. Si no aparecen nuevos pares
( , ´ )   r r ) que no estén ya en el ´árbol, se termina el proceso, concluyendo que los
dos autómatas son equivalentes.
Se concluye que los autómatas iniciales de M y M´ respectivamente de la figura 29 son
equivalentes.
LECCIÓN 15. MINIMIZACIÓN DE AUTÓMATAS
Se llama minimización a la obtención de un autómata con el menor número posible de
estados. Una de las mejores cualidades de los AFD es que existen métodos mecánicos
para simplificarlos, hasta poder llegar al AFD más sencillo posible para un lenguaje dado.
En el caso de los AFD, vamos a entender por simplificación la reducción en el número de
estados, pero aceptando el mismo lenguaje que antes de la simplificación.
Ejemplo 36: Dado el siguiente AFD M = (Σ, K,  , q0, F) donde
Σ = {0,1}, F = {q2} s = {q0} y K = {q0, q1 , q 2 ,q3, q4, q5, q6, q7 } y representado en el
diagrama de estados de la figura 32. Se requiere obtener el autómata mínimo
correspondiente.

64
Figura 32: Autómata a minimizar
Concepto de “estados redundantes” se define así:
Dos estados son equivalentes, q1  q2 si al intercambiar uno por otro en cualquier
configuración no altera la aceptación o rechazo de toda palabra. En el ejemplo 36 los
estados q1 y q6 son excluyentes, (ya que ambos cumplen la misma función) y al eliminar
uno u otro no altera la aceptación o no de una cadena: Si se observa:
Del estado q1 sale el símbolo 0 y llega al estado q5
Esta definición quiere decir que, si q1  q6, al cambiar q1 por q6 en la configuración, la
palabra va a ser aceptada (se acaba en el estado final) si y sólo si de todos modos iba a
ser aceptada sin cambiar q1 por q6 (se acaba en el estado final).
De manera general: El único problema con esta definición es que, para verificar si dos
estados dados p y q (para el ejercicio sería q1 y q6) son equivalentes, habría que examinar,

65
para cada palabra posible de entrada, si intercambiarlos en las configuraciones altera o no
la aceptación de esa palabra. Esto es evidentemente imposible para un lenguaje infinito.
La definición nos dice qué son los estados equivalentes, pero no cómo saber si dos
estados son equivalentes.
Cómo se soluciona: Recordemos el teorema 7: Dos autómatas M1 y M2 son
equivalentes, M1  M2, cuando aceptan exactamente el mismo lenguaje
Para saber si dos estados q1 y q6 son equivalentes, se les pone a ambos como estado
inicial de sendos autómatas M1 y M2 , y se procede a comparar dichos autómatas. Si éstos
últimos son equivalentes, quiere decir que los estados q1 y q6 son equivalentes.
Si dicha comparación de AFDs da un resultado de equivalencia, se concluye que los
estados son redundantes.
Una vez que se sabe que dos estados son equivalentes, se puede pensar en eliminar uno
de ellos, para evitar redundancias y hacer más eficiente a AFD. Sin embargo, la
eliminación de un estado en el AFD plantea el problema de qué hacer con las flechas que
conectan al estado eliminado con el resto del autómata. Esta cuestión se resuelve con los
siguientes criterios:
 Las flechas que salen del estado eliminado son eliminadas.
 Las flechas que llegan al estado eliminado son redirigidas hacia su estado
equivalente.
MÉTODOS PARA LOCALIZAR ESTADOS REDUNDANTES Y MINIMIZAR AFDs
1. DEFINIMOS EL AUTÓMATA E IDENTIFICAMOS LO QUE VA A CAMBIAR:
Entrada: (el autómata inicial sin minimizar) : Un AFD M = (Σ, K,  , q0, F) donde
Σ = {0,1}, F = {q2} s = {q0} y K = {q0, q1 , q 2 ,q3, q4, q5, q6, q7 }.
Salida: (un AFD mínimo como resultado): M  = (Σ, K”,  ”, q0 “, F”) (nótese que el
alfabeto no cambia)
2. ELIMINAR ESTADOS INACCESIBLES DE M;
En la figura 33 se han identificado los estados q6 y q1 como candidatos a ser comparados
para eliminar (en este caso q6).

66
Figura 33: Eliminación de estados en un autómata AF
En la figura 34 se han identificado los estados q3 y q0 como candidatos a ser comparados para eliminar (en este caso q3).
Figura 34: Eliminación de otros estados en un autómata AF

67
Claramente se ve que el estado q7 es inaccesible, (o le llegan transiciones además) por tanto, se puede eliminar este estado y sus transiciones. El autómata ya minimizado y concluido se observa en la figura 35
Figura 35: Eliminación de otros estados en un autómata AF
3. IDENTIFICAR ESTADOS DISTINGUIBLES:
Vamos a definir la noción de estados distinguibles, que intuitivamente quiere decir que si dos estados son distinguibles, ya no pueden ser equivalentes. La definición es inductiva:
Los estados p y q son distinguibles si son incompatibles (es decir, uno es final y el otro no final). Esta es la base de la inducción. Se puede verificar el ejercicio. Teorema 9: Dos estados son equivalentes (o “redundantes”) si no son distinguibles. Es relativamente sencillo verificar si dos estados son distinguibles.
4. CONSTRUCCIÓN DE TABLA:
Construir tabla T con filas desde q1 hasta qn y columnas desde q0 hasta qn-1
Obsérvese que en la tabla Figura 36 se omite la diagonal principal, pues no tiene caso confrontar cada estado contra sí mismo.

68
Figura 36: Tabla de estados distinguibles.
Fuente: <El autor. CAAT>
Empezamos en la parte inferior (eje horizontal) de menor a mayor desde q0 hasta qn-1
Luego el eje vertical de arriba hacia abajo: q1 hasta qn
Se aprecian signos “  ” en las celdas, que se obtienen directamente del hecho de que
son pares de estados incompatibles – por lo tanto distinguibles. En otras palabras lo que
hemos hecho es: marcar (par (qi , qj)) donde un estado del par es final y el otro no.
Una manera de organizar el trabajo de verificar qué pares de estados de un AFD son
distinguibles, consiste en construir una tabla en que los renglones y las columnas son los
nombres de los estados, y en cada cruce de renglón con columna se indica con una 
cuando son distinguibles.
Resultado final: Al final quedan sin marcar PAR (q3,q0) y PAR (q6,q1) y por lo tanto:
q0  q3 y q1  q6
Y el autómata cociente (mínimo) es:
M  ( { [q0] , [q1] , [q2] , [q4] , [q5] } , {0,1} ,  ” , [q0] , [q2] } )
Note que se han eliminado los estados q3, q6, q7
Se conservó el mismo estado inicial q0 y el estado final q2
Todo el proceso de minimización además de otras características las puede visualizar en:

69
Tabla 12: Recursos web para minimización de autómatas
CANAL
CANAL
PARTE 1: Identificación quíntupla de un autómata. Tablas de transición. Recorrido de una cadena válida. Leguaje aceptado pro un autómata. Gramática
http://youtu.be/z19KDUC1oh0
http://www.veoh.com/watch/v61603854nW9bZSZW
PARTE 2: Graticas, Arboles de derivación. Expresiones Regulares
http://youtu.be/LThVITEsLiA
http://www.veoh.com/watch/v61604786EcAYA94H
PARTE 3: Minimización de autómatas
http://youtu.be/Sto4KosrUX8
http://www.veoh.com/watch/v616060295QNDkm6W
PARTE 4: Minimización de autómatas (uso de simuladores). JFLAP
http://youtu.be/d0-Nkk3Y1DU
http://www.veoh.com/watch/v61606962CRp6fnXP
UNIDAD 2. LENGUAJES INDEPENDIENTES DEL CONTEXTO
Los lenguajes independientes del contexto que también se conocen con el nombre de gramáticas de contexto libre son un método recursivo sencillo de especificación de reglas gramaticales con las que se pueden generar cadenas de un lenguaje.
Es factible producir de esta manera todos los lenguajes regulares, además de que existen ejemplos sencillos de gramáticas de contexto libre que generan lenguajes no regulares.
Las reglas gramaticales de este tipo permiten que la sintaxis tenga variedad y refinamientos mayores que los realizados con lenguajes regulares, en gran medida sirven para especificar la sintaxis de lenguajes de alto nivel y otros lenguajes formales.
CAPÍTULO 4 CONCEPTOS GENERALES
Hasta ahora, se han visto dos formas de definir lenguajes: a través de autómatas finitos, y por medio de expresiones regulares. Ahora veremos otra forma, usando el concepto de gramáticas. Basamos el estudio siguiente en el concepto básico de gramática formal como un conjunto de

70

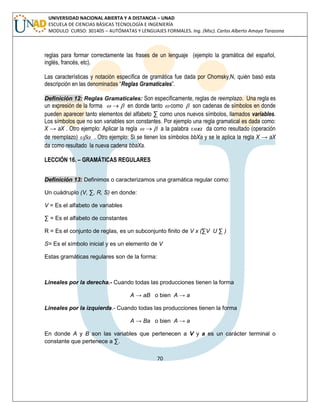

reglas para formar correctamente las frases de un lenguaje (ejemplo la gramática del español,
inglés, francés, etc).
Las características y notación específica de gramática fue dada por Chomsky,N, quién basó esta
descripción en las denominadas “Reglas Gramaticales”.
Definición 12: Reglas Gramaticales: Son específicamente, reglas de reemplazo. Una regla es
un expresión de la forma   en donde tanto  como  son cadenas de símbolos en donde
pueden aparecer tanto elementos del alfabeto Σ como unos nuevos símbolos, llamados variables.
Los símbolos que no son variables son constantes. Por ejemplo una regla gramatical es dada como:
X → aX . Otro ejemplo: Aplicar la regla   a la palabra  da como resultado (operación
de reemplazo)  . Otro ejemplo: Si se tienen los símbolos bbXa y se le aplica la regla X → aX
da como resultado la nueva cadena bbaXa.
LECCIÓN 16. – GRAMÁTICAS REGULARES
Definición 13: Definimos o caracterizamos una gramática regular como:
Un cuádruplo (V, Σ, R, S) en donde:
V = Es el alfabeto de variables
Σ = Es el alfabeto de constantes
R = Es el conjunto de reglas, es un subconjunto finito de V x (ΣV U Σ )
S= Es el símbolo inicial y es un elemento de V
Estas gramáticas regulares son de la forma:
Lineales por la derecha.- Cuando todas las producciones tienen la forma
A → aB o bien A → a
Lineales por la izquierda.- Cuando todas las producciones tienen la forma
A → Ba o bien A → a
En donde A y B son las variables que pertenecen a V y a es un carácter terminal o
constante que pertenece a Σ.

71

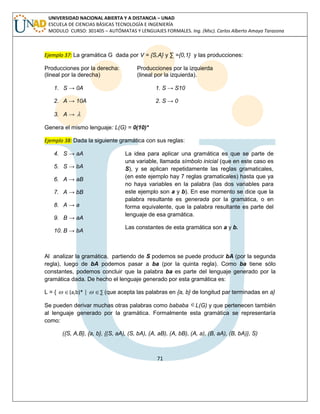

Ejemplo 37: La gramática G dada por V = {S,A} y Σ ={0,1} y las producciones:
Producciones por la derecha: Producciones por la izquierda
(lineal por la derecha) (lineal por la izquierda).
1. S → 0A 1. S → S10
2. A → 10A 2. S → 0
3. A → 
Genera el mismo lenguaje: L(G) = 0(10)*
Ejemplo 38: Dada la siguiente gramática con sus reglas:
4. S → aA
5. S → bA
6. A → aB
7. A → bB
8. A → a
9. B → aA
10. B → bA
La idea para aplicar una gramática es que se parte de
una variable, llamada símbolo inicial (que en este caso es
S), y se aplican repetidamente las reglas gramaticales,
(en este ejemplo hay 7 reglas gramaticales) hasta que ya
no haya variables en la palabra (las dos variables para
este ejemplo son a y b). En ese momento se dice que la
palabra resultante es generada por la gramática, o en
forma equivalente, que la palabra resultante es parte del
lenguaje de esa gramática.
Las constantes de esta gramática son a y b.
Al analizar la gramática, partiendo de S podemos se puede producir bA (por la segunda
regla), luego de bA podemos pasar a ba (por la quinta regla). Como ba tiene sólo
constantes, podemos concluir que la palabra ba es parte del lenguaje generado por la
gramática dada. De hecho el lenguaje generado por esta gramática es:
L = {  (a,b)* │  Σ (que acepta las palabras en {a, b} de longitud par terminadas en a}
Se pueden derivar muchas otras palabras como bababa L(G) y que pertenecen también
al lenguaje generado por la gramática. Formalmente esta gramática se representaría
como:
({S, A,B}, {a, b}, {(S, aA), (S, bA), (A, aB), (A, bB), (A, a), (B, aA), (B, bA)}, S)

72
Una cadena  Σ (esto es, formada exclusivamente por constantes) es derivable a partir
de una gramática G si existe una secuencia de pasos de derivación:
S   1   2 …  
A una secuencia de pasos de derivación le llamamos simplemente derivación.
Definición 14: El lenguaje generado por una gramática G, L(G), es igual al conjunto de
las palabras derivables a partir de su símbolo inicial. Es decir:
L (G) = {  Σ* │ S  *  }
AUTÓMATAS FINITOS Y GRAMÁTICAS REGULARES: Se establece la equivalencia
entre las gramáticas regulares y los lenguajes regulares -y por ende los autómatas finitos.
Teorema 10: Si L es un lenguaje generado por una gramática regular, entonces existe un
autómata finito determinístico que lo reconoce.
Teorema 11: La clase de los lenguajes generados por alguna gramática regular es
exactamente la de los lenguajes regulares.
La prueba de estos teoremas consiste en proponer un procedimiento para, a partir de una
gramática dada, construir un autómata finito, y viceversa.
OBTENCIÓN DE UN AUTÓMATA FINITO A PARTIR DE UNA GRAMÁTICA DADA:
Procedimiento 1: Consiste en asociar a los símbolos no terminales de la gramática (las
variables) los estados de un autómata. Así, para cada regla A → bC en la gramática
tenemos una transición (A, b,C) en el autómata.
Para el caso de las reglas A → b, se tienen transiciones (A, b,Z), donde Z es un nuevo
estado para el que no hay un no terminal asociado; Z es el ´único estado final del
autómata.
Ejemplo 39: Obtener un autómata finito para la gramática regular G1 siguiente: (V, Σ, R, S).
Se denota la gramática en un formato comprimido: (en fila):
S → aA │ S → bA │ A → aB │ A → bB │A → a │ B → aA │ B →bA
Es lo mismo que:
S → aA │ bA │, A → aB │ bB │ a │ , B → aA │ bA

73
Figura 37: Autómata obtenido de la Gramática 1.
En la Figura 38, haciendo uso del simulador JFLAP8 , que dentro de sus opciones nos
permite introducir una gramática y generar el AF, se muestra el resultado de la conversión
automática de G → AF (de Gramática a Autómata Finito).
Figura 38: Autómata obtenido de la Gramática 1 generado con un simulador.
Fuente: <Generado con JFLAP – El Autor>
Procedimiento 2: Ejemplo 40: Dado el Lenguaje L generado por la gramática G2 = (V, Σ, R,
S) (definida lineal por la derecha para el ejemplo) así: S → 0A │ A → 10A │ A →  se
desea construir un autómata finito no determinístico AFND que acepte el lenguaje L.
8 JFLAP Version 7.0 RELEASED August 28, 2009. Last update May 15, 2011. Disponible en internet.
<http://www.jflap.org/>

74
El autómata resultante será: M = (Σ, K,  , s, F) donde:
K  {[] : (  S)  (AV, , talesque.A  R)}
q0 = [S]
F = {[ ]}
 Viene definida por:
 Si A es una variable  ([A], )  {[] : (A) R
 Si a Ʃ y  (*V ) , entonces  ([a], a)  []
La aceptación de una palabra en este autómata simula la aplicación de reglas de
derivación en la gramática original. Al construir el autómata no determinístico
correspondiente se puede transformar en uno equivalente con un solo estado final así:
 Basta con añadir un nuevo estado final
 Pasar a no-finales los estados finales originales y unir estos mediante una
transición nula con el nuevo estado final.
Figura 39: Autómata obtenido de la Gramática 2.
Figura 40: Autómata obtenido de la Gramática 2 generado con un simulador.

75
OBTENCIÓN DE LA GRAMÁTICA A PARTIR DE UN AUTÓMATA FINITO:
A partir de un AFD M = (Σ, K,  , s, F) obtener la gramática regular correspondiente. El
procedimiento sigue la siguiente secuencia:
Para cada transición de la forma (( , ), q) habrá en la gramática una regla
q X X   , donde Xi es la variable en la gramática que corresponde al estado i del AFD.
1. La forma   X  permite terminar una derivación.
2. La aplicación de este tipo de reglas debe corresponder al consumo del ultimo
caractér de una palabra aceptada en el AFD.
3. Al terminar una palabra aceptada en un AFD, necesariamente nos encontraremos
en un estado final o de aceptación “halt”.
4. Hay que incorporar a la gramática, por cada transición (( , ),q) donde q  F
una regla adicional   X  además de la regla q X X   .
Ejemplo 41: Dado el AFD de la Figura 41, determinar las reglas de producción que
determinan la gramática regular.

76
Figura 41: AFD y su gramática.
Finalmente la gramática regular generada con sus respectivas reglas es la mostrada en la Figura 40 y que se generó con software de simulación JFLAP.
Tabla 13: Recursos web para PDA
CANAL
CANAL
Autómatas y Gramáticas, representación y descripción.
http://youtu.be/FcsxGEFF5RI
http://www.veoh.com/watch/v61736035WqpFzqBM
Fuente. <El autor>
LECCIÓN 17. LENGUAJES LIBRES DE CONTEXTO Y SUS MÁQUINAS.
Gramáticas y lenguajes libres de contexto: Los Lenguajes Libres de Contexto (abreviado LLC) forman una clase de lenguajes más amplia que los Lenguajes Regulares, de acuerdo con la Jerarquía de Chomsky. Estos LLC relacionan las Gramáticas libres de contexto (GLC) con los Autómatas de Pila.
Dentro de la jerarquía de Chomsky las gramáticas se clasificaron de acuerdo a la propuesta de definir formas estandartes de reglas que se asocian a varias clases de lenguajes, que ordenó de manera tal que forman una jerarquía, es decir, los lenguajes más primitivos están incluidos en los más complejos. Casi todos los lenguajes de programación están basados en los LLC
Las clases de gramáticas que se pueden asociar a familias de leguajes, de acuerdo a Chomsky son:

77

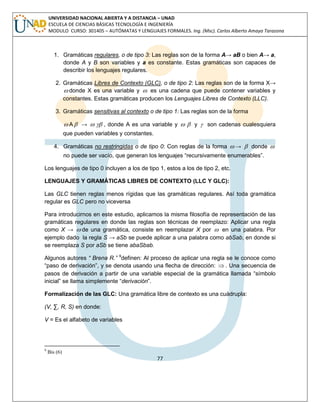

1. Gramáticas regulares, o de tipo 3: Las reglas son de la forma A→ aB o bien A→ a,
donde A y B son variables y a es constante. Estas gramáticas son capaces de
describir los lenguajes regulares.
2. Gramáticas Libres de Contexto (GLC), o de tipo 2: Las reglas son de la forma X→
 donde X es una variable y  es una cadena que puede contener variables y
constantes. Estas gramáticas producen los Lenguajes Libres de Contexto (LLC).
3. Gramáticas sensitivas al contexto o de tipo 1: Las reglas son de la forma
 A →   , donde A es una variable y   y  son cadenas cualesquiera
que pueden variables y constantes.
4. Gramáticas no restringidas o de tipo 0: Con reglas de la forma  →  donde 
no puede ser vacío, que generan los lenguajes “recursivamente enumerables”.
Los lenguajes de tipo 0 incluyen a los de tipo 1, estos a los de tipo 2, etc.
LENGUAJES Y GRAMÁTICAS LIBRES DE CONTEXTO (LLC Y GLC):
Las GLC tienen reglas menos rígidas que las gramáticas regulares. Así toda gramática
regular es GLC pero no viceversa
Para introducirnos en este estudio, aplicamos la misma filosofía de representación de las
gramáticas regulares en donde las reglas son técnicas de reemplazo: Aplicar una regla
como X →  de una gramática, consiste en reemplazar X por  en una palabra. Por
ejemplo dado la regla S → aSb se puede aplicar a una palabra como abSab, en donde si
se reemplaza S por aSb se tiene abaSbab.
Algunos autores “ Brena R.” 9definen: Al proceso de aplicar una regla se le conoce como
“paso de derivación”, y se denota usando una flecha de dirección:  . Una secuencia de
pasos de derivación a partir de una variable especial de la gramática llamada “símbolo
inicial” se llama simplemente “derivación”.
Formalización de las GLC: Una gramática libre de contexto es una cuádrupla:
(V, Σ, R, S) en donde:
V = Es el alfabeto de variables
9 Bis (6)

78
Σ = Es el alfabeto de constantes, también llamadas terminales. En el que V y Σ son
disyuntos, es decir: V ∩ Σ = Φ
R = Es el conjunto de reglas, es un subconjunto finito de V x (ΣV U Σ )*
S= Es el símbolo inicial y es un elemento de V
Y donde las producciones tiene la forma A →  siendo A  V y  ( V U Σ )*
Una cadena  ( V U Σ )* es derivable a partir de una gramática (V, Σ, R, S) si hay al
menos una secuencia de pasos de derivación que la produce a partir del símbolo inicial S,
así:
S ...
El lenguaje L(G) generado por una gramática (V, Σ, R, S) es el conjunto de palabras
hechas exclusivamente de constantes, que son derivables a partir del símbolo inicial:
L  { * | S ...}
LECCIÓN 18. ARBOLES DE DERIVACIÓN
Las GLC tienen la propiedad de que las derivaciones pueden ser representadas en forma
de árbol ramificado o arboles de derivación, o también arboles de compilación por usarse
extensivamente en los compiladores y son de vital importancia para la teoría de los
compiladores de los lenguajes de programación.
Se puede considerar que un árbol de derivación es más abstracto que una derivación
“lineal” es decir, una sucesión S ... en el sentido de que para un solo árbol de
derivación puede haber varias derivaciones lineales, según el orden en que se decida
“expandir” los no terminales.
La definición formal de estos árboles de derivación está dada por:
Definición15: Sea: G = (V, Σ, R, S) una GLC. Entonces el árbol de derivación cumple las
siguientes propiedades:
1. Cada nodo tiene una etiqueta.

79

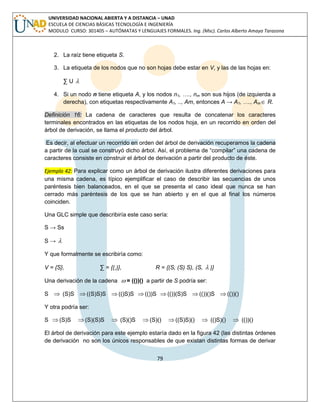

2. La raíz tiene etiqueta S.
3. La etiqueta de los nodos que no son hojas debe estar en V, y las de las hojas en:
Σ U 
4. Si un nodo n tiene etiqueta A, y los nodos n1, …., nm son sus hijos (de izquierda a
derecha), con etiquetas respectivamente A1, .., Am, entonces A → A1, …., Am R.
Definición 16: La cadena de caracteres que resulta de concatenar los caracteres
terminales encontrados en las etiquetas de los nodos hoja, en un recorrido en orden del
árbol de derivación, se llama el producto del árbol.
Es decir, al efectuar un recorrido en orden del árbol de derivación recuperamos la cadena
a partir de la cual se construyó dicho árbol. Así, el problema de “compilar” una cadena de
caracteres consiste en construir el árbol de derivación a partir del producto de éste.
Ejemplo 42: Para explicar como un árbol de derivación ilustra diferentes derivaciones para
una misma cadena, es típico ejemplificar el caso de describir las secuencias de unos
paréntesis bien balanceados, en el que se presenta el caso ideal que nunca se han
cerrado más paréntesis de los que se han abierto y en el que al final los números
coinciden.
Una GLC simple que describiría este caso sería:
S → Ss
S → 
Y que formalmente se escribiría como:
V = {S}, Σ = {(,)}, R = {(S, (S) S), (S,  )}
Una derivación de la cadena  = (())() a partir de S podría ser:
S  (S)S  ((S)S)S  (()S)S  (())S  (())(S)S  (())()S  (())()
Y otra podría ser:
S  (S)S  (S)(S)S  (S)()S  (S)()  ((S)S)()  (()S)()  (())()
El árbol de derivación para este ejemplo estaría dado en la figura 42 (las distintas órdenes
de derivación no son los únicos responsables de que existan distintas formas de derivar

80
una misma cadena. Es posible que una misma cadena tenga dos árboles de derivación
distintos.)
Figura 42: Árbol de derivación para una secuencia de paréntesis bien balanceados.
Ejemplo 43: Para la siguiente gramática: S → aAS, S → a, A → SbA , A → SS, A → ba
Analizamos la cadena o palabra  = aabbaa que genera un árbol y que puede provenir
de varias cadenas de derivaciones distintas así:
Derivación por la izquierda: Cuando en cada paso siempre se sustituye primero la primera
variable (más a la izquierda) de la palabra que tenemos.
Derivación por la derecha. Cuando en cada paso siempre se sustituye primero la última
variable (más a la derecha) de la palabra que tenemos
El árbol de derivación se muestra en la figura 43:
Figura 43: Árbol de derivación para la cadena aabbaa
Haciendo uso de software de simulación JFLAP se puede recrear el ejercicio como se
videncia en la Figura 44.

81
Figura 44: Árbol de derivación para la cadena aabbaa generado en JFLAP
Al mismo árbol dado en las figuras 42 y 43 de la Gramática, le corresponden las
siguientes derivaciones:
 Derivación por la izquierda:
S  aAS  aSbAS  aabAS  aabbaS  aabbaa
Las derivaciones por la izquierda son mostradas en la figura 45. Fueron generadas con
software simulador JFLAP.
Figura 45: Derivaciones por la izquierda, generadas en JFLAP
 Derivación por la derecha:
S  aAS  aAa  aSbAa  aSbbaa  aabbaa

82
Ejemplo 44: Para la Gramática G3 = S → aSbS │ bSaS │  Sus árboles de derivación
son los mostrados en la figura 46.
Figura 46: Arboles de derivación para la gramática G3
AMBIGÜEDAD EN GLC: La existencia en una gramática de varias derivaciones para una
misma palabra no produce ningún problema, siempre que den lugar al mismo árbol. Sin
embargo, existe otro problema que si puede ser más grave: la ambigüedad. Una
gramática se dice ambigua si existen dos árboles de derivación distintos para una misma
palabra. Esto es un problema, ya que la gramática no determina la estructura sintáctica de
los elementos de la palabra, no determina como se agrupan los distintos elementos para
formar la palabra completa.10
Se concluye: En efecto, hay GLC en las cuales para ciertas palabras hay más de un árbol
de derivación.
Definición 17: Una GLC G es ambigua si existen dos árboles de derivación distintos para
G que generan una misma cadena   L(G).
Definición 18: Todo lenguaje Regular es Libre del Contexto. El conjunto de los lenguajes
LC incluye al de los regulares.
Si L  Σ* es un lenguaje regular, entonces L es LC
Ejemplo 45: Dada la siguiente GLC para las expresiones aritméticas de las variables:
10 MORAL, S. Modelos de Computación. p. 92

83
1. E → E + E
2. E → E * E
3. E → x
4. E → y
Con esta gramática, para la expresión x+y * x existen dos árboles de derivación (Figura 47). El hecho de que existan dos árboles de derivación para una misma expresión es indeseable, pues cada árbol indica una manera distinta de estructurar la expresión.
En efecto, en el árbol de la izquierda, al resultado de la suma (x + y) se multiplica con x, mientras que en el de la derecha sumamos x al resultado de multiplicar x con y; por lo tanto el significado que se asocia a ambas expresiones puede ser distinto.11
La ambigüedad es una propiedad de la gramática mas no del lenguaje generado.
Figura 47: Arboles de derivación para una gramática ambigua
Cómo eliminar la ambigüedad de una GLC: Consiste en introducir nuevos estados no- terminales de modo que se eliminen los árboles de derivación no deseados. Para el anterior ejemplo es típica la solución introduciendo variables (T) y factores (F). La gramática resultante es:
E → E + T │T │ ; T → T * F │ F │ ; F → (E) │ x │ y
Con esta nueva GLC, el árbol de derivación de la figura 46 (a) se elimina, quedando finalmente una adaptación del árbol de la figura 46 (b) a la GLC con términos y factores. Ejemplo 46: 12La gramática S → AA, A → aSa, A →a representada en la figura 48 es ambigua: la palabra a5 tiene dos árboles de derivación distintos.
Figura 48: Arboles de derivación para una gramática ambigua para a5
11 (Bis)4
12 MORAL, S; Modelos de computación. 130 p.

84
Es suficiente que haya una palabra con dos árboles de derivación distintos para que la
gramática sea ambigua. Esto quiere decir que existe otra gramática de tipo 2 no ambigua
y que genera el mismo lenguaje. El lenguaje generado es { : 0} 2 3   a i i y otra
gramática no ambigua que también genera este lenguaje es:
S → aa, S → aaU, U → aaaU , U → aaa Aquí a solo tiene un árbol de derivación
asociado que se muestra en la figura 49.
Figura 49: Arboles de derivación para a5
LECCIÓN 19. TRANSFORMACIÓN DE LAS GLC Y FORMAS NORMALES
Se trata de “modificar las reglas de la gramática” para que cumplan ciertas propiedades o
por simple estandarización o facilidad de implementación computacional; pero sin
modificar el lenguaje aceptado.
Eliminación de símbolos y producciones inútiles: Un símbolo x (V U Σ) se dice que
es útil si y solo si existe una cadena de derivaciones en G tal que:

85
S x  
Es decir si interviene en la derivación de alguna palabra del lenguaje generado por la
gramática. Una producción se dice útil si y solo si todos sus símbolos son útiles. Esto es
equivalente a que pueda usarse en la derivación de alguna palabra del lenguaje asociado
a la gramática. Está claro que eliminando todos los símbolos y producciones inútiles el
lenguaje generado por la gramática no cambia.
El algoritmo para eliminar los símbolos y producciones inútiles consta de dos pasos
fundamentales:
1. Eliminar las variables desde las que no se puede llegar a una palabra de Σ y las
producciones en las que aparezcan.
2. Eliminar aquellos símbolos que no sean alcanzables desde el estado inicial, S, y las
producciones en las que estos aparezcan.
El primer paso se realiza con el siguiente algoritmo (V' es un conjunto de variables):
1. V´ = 0
2. Para cada producción de la forma A →  A se introduce en V´.
3. Mientras V´ cambie
4. Para cada producción B → 
5. Si todas las variables de  pertenecen a V´,
B se introduce en V´
6. Eliminar las variables que estén en V y no en V'
7. Eliminar todas las producciones donde aparezca una variable de las eliminadas en el
paso anterior
El segundo paso se realiza con el siguiente algoritmo:
V” y J son conjuntos de variables. J son las variables por analizar.
Σ´ es un conjunto de símbolos terminales
1. J = {S}

86

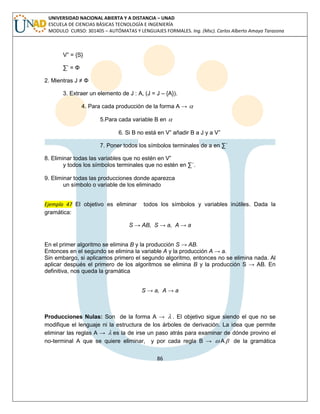

V” = {S}
Σ‟ = Φ
2. Mientras J ≠ Φ
3. Extraer un elemento de J : A, (J = J – {A}).
4. Para cada producción de la forma A → 
5.Para cada variable B en 
6. Si B no está en V” añadir B a J y a V”
7. Poner todos los símbolos terminales de a en Σ´
8. Eliminar todas las variables que no estén en V”
y todos los símbolos terminales que no estén en Σ´.
9. Eliminar todas las producciones donde aparezca
un símbolo o variable de los eliminado
Ejemplo 47 El objetivo es eliminar todos los símbolos y variables inútiles. Dada la
gramática:
S → AB, S → a, A → a
En el primer algoritmo se elimina B y la producción S → AB.
Entonces en el segundo se elimina la variable A y la producción A → a.
Sin embargo, si aplicamos primero el segundo algoritmo, entonces no se elimina nada. Al
aplicar después el primero de los algoritmos se elimina B y la producción S → AB. En
definitiva, nos queda la gramática
S → a, A → a
Producciones Nulas: Son de la forma A →  . El objetivo sigue siendo el que no se
modifique el lenguaje ni la estructura de los árboles de derivación. La idea que permite
eliminar las reglas A →  es la de irse un paso atrás para examinar de dónde provino el
no-terminal A que se quiere eliminar, y por cada regla B →  A de la gramática

87
agregar una regla B →  , en que directamente ya se reemplazó A por  . Una vez
hecho esto, se pueden suprimir todas las reglas de la forma A →  , pues resultan
redundantes.
El hecho que gramática GLC contenga reglas de la forma A →  no significa que el
lenguaje contenga forzosamente a la palabra vacía. Ejemplo de ello es la siguiente
gramática cuyo lenguaje no contiene la palabra vacía.
S → (A), A → (A), A → AA, A → 
En caso de que el lenguaje en cuestión realmente contenga a la palabra vacía, no es
posible estrictamente eliminar todas las producciones vacías sin alterar el significado de la
gramática. En estos casos vamos a expresar el lenguaje como la unión { } U L G‟ donde
G´ es la gramática transformada.
Producciones unitarias: Son las que tienen la forma A → B donde A,B  V
Ejemplo 48 Dada la gramática GLC con las reglas siguientes:
S → (S), S → BB, S → (), B → S
Su árbol de derivación fue simulado en JFLAP. Admite paréntesis balanceados como
cadenas válidas. En la figura 50 se evaluó la cadena  = { ( ( ( ) ) ) }
Figura 50: Arboles de derivación para paréntesis balanceados
Se tiene una regla S → BB, y luego B se transforma en S por la regla B → S. Se evidencia
acá que no es necesario usar estas reglas intermediarias cuando es posible generar

88

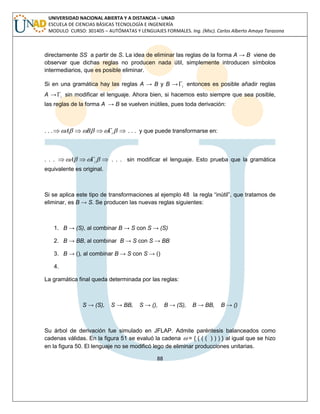

directamente SS a partir de S. La idea de eliminar las reglas de la forma A → B viene de
observar que dichas reglas no producen nada útil, simplemente introducen símbolos
intermediarios, que es posible eliminar.
Si en una gramática hay las reglas A → B y B → i  entonces es posible añadir reglas
A → i  sin modificar el lenguaje. Ahora bien, si hacemos esto siempre que sea posible,
las reglas de la forma A → B se vuelven inútiles, pues toda derivación:
. . .      i A B . . . y que puede transformarse en:
. . .     i A . . . sin modificar el lenguaje. Esto prueba que la gramática
equivalente es original.
Si se aplica este tipo de transformaciones al ejemplo 48 la regla “inútil”, que tratamos de
eliminar, es B → S. Se producen las nuevas reglas siguientes:
1. B → (S), al combinar B → S con S → (S)
2. B → BB, al combinar B → S con S → BB
3. B → (), al combinar B → S con S → ()
4.
La gramática final queda determinada por las reglas:
S → (S), S → BB, S → (), B → (S), B → BB, B → ()
Su árbol de derivación fue simulado en JFLAP. Admite paréntesis balanceados como
cadenas válidas. En la figura 51 se evaluó la cadena  = { ( ( ( ) ) ) } al igual que se hizo
en la figura 50. El lenguaje no se modificó lego de eliminar producciones unitarias.

89
Figura 51: Arboles de derivación para paréntesis balanceados
Eliminación de reglas inaccesibles: Dada la gramática GLC con las siguientes reglas:
S → aXbb, X → bSa, Y → SX
La tercera regla es inútil, porque no hay nadie que produzca la Y necesaria para que
dicha regla se aplique. A reglas como éstas se les llama inaccesibles.
Definición 19: 13Una regla X →  de una gramática (V, Σ, R, S) es inaccesible si no hay
una derivación S  1  X 2  donde 1  , 2   (V U Σ)*.
En términos prácticos, si vemos que una variable X no aparece en el lado derecho de
ninguna regla de la gramática, podemos asegurar sin arriesgarnos que la regla X →  es
inaccesible.
Para eliminar una regla inaccesible no se necesita hacer ninguna otra modificación a la
gramática más que simplemente borrarla. La equivalencia de la gramática sin la regla
inaccesible y la original está garantizada por el hecho de que dicha regla no participa en
ninguna derivación.
Formas Normales: 14Cuando es necesario expresar una GLC siguiendo formatos más
preciso de las reglas que la simple forma A →  . Estos estándares reciben el nombre de
13 BREANA, R; Autómatas y Lenguajes un enfoque de diseño. 214 p.
14 Bis (13)

90
formas normales. Y una de estas formas formales más conocidas es la forma normal de
Chomsky (FNCH). La FNCH consiste en que las reglas pueden tener dos formas:
1. A → a, con a
2. A → BC, con B,C V
Esta forma normal tiene por objeto facilitar el análisis sintáctico de una palabra de
entrada, siguiendo las siguientes estrategias:
 Se trata de construir un árbol de derivación de  de arriba hacia abajo (llamado
“top-down”).
 Inicialmente el símbolo inicial S puede producir la palabra  .
 Se procede a dividir la palabra de entrada  en dos pedazos,   , para luego
tomar una regla S → AB, y tratar de verificar si se puede derivar a a partir de A y b
a partir de B, es decir: S  . . .   si:
1.  , hay una regla S →  .
2.   , hay una regla S → AB, con A  . . .  , y B  . . .  
LECCIÓN 20. LIMITACIONES DE LOS LLC
El objetivo es verificar que dado un lenguaje L no cumple que sea LLC. El “teorema de
bombeo” permite verificar esta condición. Este lema de bombeo también puede verse
como una condición necesaria que deben de cumplir todos los lenguajes libres de
contexto.
Lema de Bombeo para lenguajes libres de contexto: Sea L un lenguaje libre de
contexto. Entonces, existe una constante n, que depende solo de L, tal que si z  L y
│z│ ≥ n , entonces z se puede escribir de la forma uvwxy de forma que:
1. │ vx │ ≥ 1
2. │ vwx │≤ n, y
3. i uv wx y L i i   0, 

91
Demostración. Sólo vamos a indicar una idea de cómo es la demostración. Supongamos
que la gramática no tiene producciones nulas ni unitarias (si existieses siempre se podrían
eliminar).
Asumamos un árbol de derivación de una palabra  generada por la gramática. Es fácil
ver que si la longitud de  es suficientemente grande, en su árbol de derivación debe de
existir un camino de longitud mayor que el número de variables. Sea N un número que
garantice que se verifica esta propiedad. En dicho camino, al menos debe de haber una
variable repetida. Supongamos que esta variable es A, y que la figura 52 representa el
árbol de derivación y dos apariciones consecutivas de A.
Figura 52: Arboles de derivación en el lema de bombeo
Fuente: <MORAL, S; Modelos de computación>
CAPITULO 5. AUTÓMATAS DE PILA
Un Autómata de pila (AP) ó PushDown Automata (PDA) no es más que un AF con un
poder adicional de cálculo (memoria). Dado que los AF no son tan poderosos para ciertas
operaciones ni para aceptar los LLC, los AP si lo son
Si para las expresiones regulares se tenían ciertas maquinas abstractas, autómatas
finitos, que las reconocían, para las CFG (Gramáticas fuera de contexto) vamos a usar
otro tipo de maquina reconocedora denominada autómata de pila. Estas se diferencian de
los autómatas finitos en que se ayudan para sus transiciones de una memoria con
estructura de pila. Como en los anteriores, la transición entre estados depende del
símbolo leído y del estado actual. Cada transición implica la modificación de la pila.

92
LECCIÓN 21. DEFINICIÓN DE AUTÓMATA CON PILA
A continuación daremos la definición formal de autómata con pila no determinístico
(APND). Al contrario que en los autómatas finitos, los autómatas con pila no
determinísticos y determinísticos no aceptan las mismas familias de lenguajes.
Precisamente son los no determinísticos los asociados con los lenguajes libres de
contexto. Los determinísticos aceptan una familia más restringida de lenguajes.
Definición 20: La formalización de un autómata de pila es un séptuplo (K,,,, s, F) en
donde:
 K es el conjunto de estados
 Σ es el alfabeto de entrada
  es el alfabeto de la pila
 S  K es el estado inicial
 Z0   es el símbolo inicial de la pila (o también se denota como Z simplemente)
 F  K es un conjunto de estados finales.
 Δ  ( K x Σ* x  *) x ( K x  *) es la relación (función) de transición.
Observar que el autómata es no determinista ya que dado un estado, un símbolo del
alfabeto de entrada y otro del alfabeto de la pila, puede pasar a distintos estados y
reemplazar el tope de la pila por distintas cadenas i  , avanzando o no la cabeza lectora
una posición:
Δ : K x (Σ U { }) x  → 2 K x  *
La figura 53 muestra la estructura de un Autómata de Pila (PDA)

93
Figura 53: Formalización de un PDA
La función de transición aplica cada estado, cada símbolo de entrada (incluyendo la cadena vacía) y cada símbolo tope de la pila en un conjunto de posibles movimientos. Cada movimiento parte de un estado, un símbolo de la cinta de entrada y un símbolo tope de la pila. El movimiento en sí consiste en un cambio de estado, en la lectura del símbolo de entrada y en la sustitución del símbolo tope de la pila por una cadena de símbolos.
LECCIÓN 22. FUNCIONAMIENTO DE LOS AUTÓMATAS DE PILA
La pila funciona de manera que el ultimo caractér que se almacena en ella es el primero en salir (“LIFO” por las siglas en ingles), como si se apilaran platos uno encima de otro, y naturalmente el primero que quitaremos es el ´último que hemos colocado. Un aspecto crucial de la pila es que solo podemos modificar su “tope”, que es el extremo por donde entran o salen los caracteres. Los caracteres a la mitad de la pila no son accesibles sin quitar antes los que están encima de ellos.

94

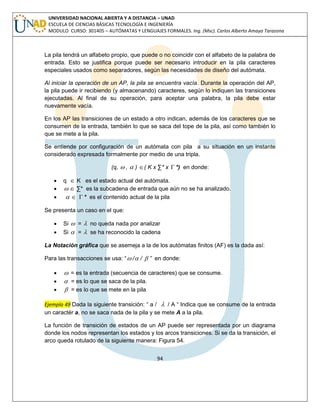

La pila tendrá un alfabeto propio, que puede o no coincidir con el alfabeto de la palabra de
entrada. Esto se justifica porque puede ser necesario introducir en la pila caracteres
especiales usados como separadores, según las necesidades de diseño del autómata.
Al iniciar la operación de un AP, la pila se encuentra vacía. Durante la operación del AP,
la pila puede ir recibiendo (y almacenando) caracteres, según lo indiquen las transiciones
ejecutadas. Al final de su operación, para aceptar una palabra, la pila debe estar
nuevamente vacía.
En los AP las transiciones de un estado a otro indican, además de los caracteres que se
consumen de la entrada, también lo que se saca del tope de la pila, así como también lo
que se mete a la pila.
Se entiende por configuración de un autómata con pila a su situación en un instante
considerado expresada formalmente por medio de una tripla.
(q,  ,  ) ( K x Σ* x  *) en donde:
 q  K es el estado actual del autómata.
   Σ* es la subcadena de entrada que aún no se ha analizado.
    * es el contenido actual de la pila
Se presenta un caso en el que:
 Si  =  no queda nada por analizar
 Si  =  se ha reconocido la cadena
La Notación gráfica que se asemeja a la de los autómatas finitos (AF) es la dada así:
Para las transacciones se usa: “ / /  ” en donde:
  = es la entrada (secuencia de caracteres) que se consume.
  = es lo que se saca de la pila.
  = es lo que se mete en la pila
Ejemplo 49 Dada la siguiente transición: “ a /  / A “ Indica que se consume de la entrada
un caractér a, no se saca nada de la pila y se mete A a la pila.
La función de transición de estados de un AP puede ser representada por un diagrama
donde los nodos representan los estados y los arcos transiciones. Si se da la transición, el
arco queda rotulado de la siguiente manera: Figura 54.

95
Figura 54: Transición de un PDA
Si el estado actual es q0 y la cabeza lectora apunta un símbolo a, y el tope de la pila es X,
entonces cambiar al nuevo estado q0, avanzar la cabeza lectora, y sustituir el símbolo del
tope X en la pila por la cadena 
LECCIÓN 23. DISEÑO DE AUTÓMATAS DE PILA
Al igual que los AF, los AP tienen estados finales, que permiten distinguir cuando una
palabra de entrada es aceptada. De hecho para que una palabra de entrada sea aceptada
en un AP se deben cumplir todas las condiciones siguientes:
 La palabra de entrada se debe haber agotado (consumido totalmente).
 Al AP se debe encontrar en un estado final.
 La pila debe estar vacía.
Transiciones de un PDA: Las posibles operaciones con la cinta y la pila son:
 La cinta se desplaza en un solo sentido y su cabeza solo puede leer.
 La pila, está limitada en un extremo por definición, cuando se lee un elemento de
la pila, este desaparece o se saca y cuando se escribe en la pila se introduce un
elemento.
 En cualquier caso, si se vacía la pila, entonces el autómata se detiene.
El problema de diseño de los AP consiste en obtener un AP M que acepte exactamente
un lenguaje L dado. Por exactamente queremos decir, como en el caso de los autómatas
finitos, que, por una parte, todas las palabras que acepta efectivamente pertenecen a L, y
por otra parte, que M es capaz de aceptar todas las palabras de L.
Aunque en el caso de los AP no hay metodologías tan generalmente aplicables como era
el caso de los autómatas finitos, siguen siendo válidas las ideas básicas del diseño
sistemático, en particular establecer claramente qué es lo que “recuerda” cada estado del
AP antes de ponerse a trazar transiciones a diestra y siniestra. Para los AP,
adicionalmente tenemos que establecer una estrategia clara para el manejo de la pila.

96

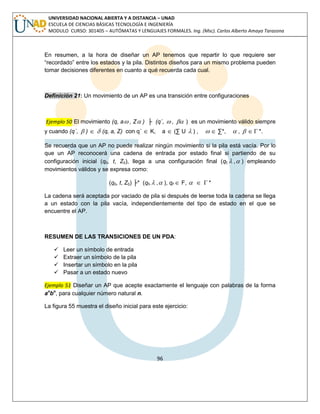

En resumen, a la hora de diseñar un AP tenemos que repartir lo que requiere ser
“recordado” entre los estados y la pila. Distintos diseños para un mismo problema pueden
tomar decisiones diferentes en cuanto a qué recuerda cada cual.
Definición 21: Un movimiento de un AP es una transición entre configuraciones
Ejemplo 50 El movimiento (q, a , Z ) ├ (q´,  ,  ) es un movimiento válido siempre
y cuando (q´,  )   (q, a, Z) con q´  K, a  (Σ U  ) ,   Σ*,  ,    *.
Se recuerda que un AP no puede realizar ningún movimiento si la pila está vacía. Por lo
que un AP reconocerá una cadena de entrada por estado final si partiendo de su
configuración inicial (q0, t, Z0), llega a una configuración final (qf, , ) empleando
movimientos válidos y se expresa como:
(q0, t, Z0) ├* (qf, , ), qf  F,    *
La cadena será aceptada por vaciado de pila si después de leerse toda la cadena se llega
a un estado con la pila vacía, independientemente del tipo de estado en el que se
encuentre el AP.
RESUMEN DE LAS TRANSICIONES DE UN PDA:
 Leer un símbolo de entrada
 Extraer un símbolo de la pila
 Insertar un símbolo en la pila
 Pasar a un estado nuevo
Ejemplo 51 Diseñar un AP que acepte exactamente el lenguaje con palabras de la forma
anbn, para cualquier número natural n.
La figura 55 muestra el diseño inicial para este ejercicio:

97
Figura 55: Estructura de un PDA para w=aabb
La construcción en diseño indica utilizar la pila como “contador” para recordar la cantidad
de a´s que se consumen, y luego confrontar la cantidad de b´s. Una primera versión de
este diseño utiliza un solo estado q, con transiciones a/ /a y b / a /  de q así mismo.
El diseño del autómata se ve en la figura 56.
Figura 56: Diseño de un PDA para w=aabb

98
Para verificar el funcionamiento del autómata, podemos simular su ejecución, listando las
situaciones sucesivas en que se encuentra, mediante una tabla que llamaremos “traza de
ejecución”. Las columnas de una traza de ejecución para un AP son: el estado en que se
encuentra el autómata, lo que falta por leer de la palabra de entrada, y el contenido de la
pila.
Por ejemplo, la traza de ejecución del AP del último ejemplo, para la palabra aabb, se
muestra a continuación en la tabla 13:
Tabla 14: Traza de ejecución del AP
Estado Por Leer pila
q
q
q
q
q
.aabb
.abb
.bb
.b


.a
.aa
.a

Fuente: <BRENA.R; Autómatas y lenguajes un enfoque de diseño>
Concluimos que el AP efectivamente puede aceptar palabras como anbn. Sin embargo,
hay un problema: ¡el AP también acepta palabras como abab, que no tienen la forma
deseada! (es fácil construir la traza de ejecución correspondiente para convencerse de
ello). El problema viene de que no hemos recordado cuando se terminan las a y principian
las b, por eso ha sido posible mezclarlas en abab. Una solución es utilizar los estados
para memorizar las situaciones de estar consumiendo a o estar consumiendo b. El
diagrama de estados correspondiente se muestra en la figura 55(b).
LECCIÓN 24. FUNCIONES QUE SE APLICAN SOBRE LOS STACKS. (PILAS).
Stacks: Podemos identificar las pilas con ciertos lenguajes y ciertas funciones sobre un
alfabeto  del modo siguiente:
 Comenzamos añadiendo un nuevo símbolo Z0 que no está en  .
 Las pilas (stacks) son elementos del lenguaje: Z0 .  El símbolo Z0 se identificará
con el significado: Fondo de la Pila. (No es que esté vacía que es diferente).
Se definen las siguientes funciones. Figura 57.

99
Figura 57: Funciones de la Pilas.
Fuente: <El autor, creado con Lyx 2.0.6>
Tabla 15: Recursos web para PDA
CANAL
CANAL
9Configuración, descripción. Componentes de un PDA. Parte 1 de 3
http://youtu.be/q5G0WnL5JUA
http://www.veoh.com/watch/v61736354aeFD3q7R
Configuración, descripción. Componentes de un PDA. Parte 2 de 3
http://youtu.be/yfXfKKZZl1g
http://www.veoh.com/watch/v61736979F2m9HbgG
Configuración, descripción. Componentes de un PDA. Parte 3 de 3
http://youtu.be/1YdZpLloFb8
http://www.veoh.com/watch/v61737911GZHgFEnT
Fuente:<El autor>

100
LECCIÓN 25. COMBINACIÓN MODULAR DE AUTÓMATAS DE PILA
Como ya se ha estudiado los autómatas finitos no determinísticos (AFND) reconocen los
mismos lenguajes que los autómatas finitos determinísticos (AFD). Sin embargo no ocurre
lo mismo con autómatas de pila no determinísticos (APND) y autómatas de pila
determinísticos (APD). Algunos lenguajes sólo pueden ser reconocidos por un APND,
pero no por un APD.
En los AP también es posible aplicar métodos de combinación modular de autómatas, así
como se pueden hacer con los autómatas finitos. En particular, es posible obtener AP que
acepten la unión y concatenación de los lenguajes aceptados por dos AP dados.
En el caso de la unión, dados dos AP M1 y M2 que aceptan respectivamente los lenguajes
L1 y L2, podemos obtener un AP que acepte la unión L1 U L2, introduciendo un nuevo
estado inicial q0 con transiciones  / / a los dos antiguos estados iniciales q1 y q2,
como se ilustra en la figura 58.
Figura 58: Unión de AP.
Ejemplo 52 : En el caso de obtener un AFPD que acepte le lenguaje:
L1 = {xnym:│ n,m ≥ 0, n≥ m} Habría que determinar si este lenguaje es producto de la
unión de: {xnym:│ n = m} y {xnym:│ n > m} En los que habría que obtener los AP de
cada uno y combinarlos con el método descrito anteriormente.
El Autómata generado para L1 se muestra en la figura 59.

101
Figura 59: Autómata AFPD.
Δ (q0,  Z) = (q1,Z)
Δ (q1, x,  ) = (q1,x)
Δ (q1, y, x) = (q2,  )
Δ (q2, y, x) = (q2,  )
Δ (q2,  , Z) = (q3, Z)
CAPITULO 6: PROPIEDADES DE LOS LENGUAJES INDEPENDIENTES DE CONTEXTO
LECCIÓN 26. LENGUAJE ACEPTADO POR UN AP
Los lenguajes aceptados por los Autómatas de Pila se denominan lenguajes libres del
contexto.
1. Lenguaje aceptado por estados fiales:
( ) { *: ( , , ) 0 0 L M    q  Z ├ ( ,, ),  F, *}
2. Leguaje aceptado por pila vacía:
( ) { *: ( , , ) 0 0 N M    q  Z ├* ( ,, ),  K}
En el primer caso, una palabra es aceptada, si se puede llegar a un estado final después
de consumir la entrada. En el segundo criterio, los estados finales no tienen ningún
significado, y una palabra se acepta si cuando se termina de leer la entrada la pila se
queda vacía.

102
Para el caso del ejemplo 52 para la cadena válida o aceptada  = xxx las transiciones
dadas están definidas así para el recorrido de la Pila:
(q0, xxx, Z) ├ (q1, xxx, Z) ├ (q1, xx, xZ) ├ (q1, x, xxZ) ├ (q1,  , xxxZ)
La pila quedó llena xxxZ y el autómata en el estado q1 reconoció por completo la cadena.
Para la cadena válida  = xxy las transiciones dadas están definidas así para el
recorridao de la Pila:
(q0, xxy, Z) ├ (q1, xxy, Z) ├ (q1, xy, xZ) ├ (q1, y, xxZ) ├ (q2,  , xZ)
Aunque la pila no quedó del todo vacía (quedó xZ) se reconoció toda la cadena completa
y el autómata quedó en un estado de aceptación q2.
Para la cadena válida  = xxyy las transiciones dadas están definidas así para el
recorrido de la Pila:
(q0, xxyy, Z)├ (q1, xxyy, Z)├ (q1, xyy, xZ) ├ (q1, yy, xxZ) ├ (q2, y, xZ) ├ (q2, ,Z) ├ (q3, ,Z)
La cadena es procesada por completo, en la pila queda el símbolo inicial de pila y por
tanto la cadena es aceptada.
Para la cadena no válida o no aceptada  = xyy las transiciones dadas están definidas
así para el recorrido de la Pila:
(q0, xyy, Z)├ (q1, xyy, Z)├ (q1, yy, xZ) ├ (q2, y, Z)
A pesar de que se está en un estado de aceptación la cadena no se terminó de escanear,
la transición (q2, y, Z) no está definida en este autómata. Por tanto la cadena no es
reconocida por el autómata.
LECCIÓN 27. RELACIÓN ENTRE LOS AUTÓMATAS DE PILA Y LENGUAJES LIBRES DE
CONTEXTO
Se va a verificar si los AP son efectivamente capaces de aceptar los LLC ya que un
Teorema anterior afirma: Si un lenguaje es generado por una gramática libre del contexto,
entonces es aceptado por un Autómata con Pila No-Determinístico.
Teorema. Los autómatas de pila aceptan exactamente los LLC.

103

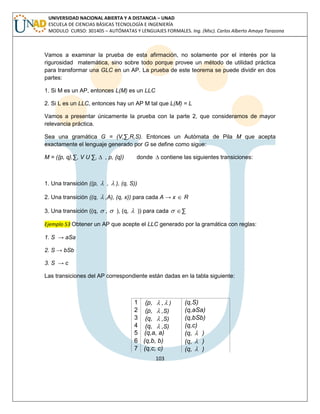

Vamos a examinar la prueba de esta afirmación, no solamente por el interés por la
rigurosidad matemática, sino sobre todo porque provee un método de utilidad práctica
para transformar una GLC en un AP. La prueba de este teorema se puede dividir en dos
partes:
1. Si M es un AP, entonces L(M) es un LLC
2. Si L es un LLC, entonces hay un AP M tal que L(M) = L
Vamos a presentar únicamente la prueba con la parte 2, que consideramos de mayor
relevancia práctica.
Sea una gramática G = (V,Σ,R,S). Entonces un Autómata de Pila M que acepta
exactamente el lenguaje generado por G se define como sigue:
M = ({p, q},Σ, V U Σ, Δ , p, {q}) donde Δ contiene las siguientes transiciones:
1. Una transición ((p,  ,  ), (q, S))
2. Una transición ((q,  ,A), (q, x)) para cada A → x  R
3. Una transición ((q,  ,  ), (q,  )) para cada  Σ
Ejemplo 53 Obtener un AP que acepte el LLC generado por la gramática con reglas:
1. S → aSa
2. S → bSb
3. S → c
Las transiciones del AP correspondiente están dadas en la tabla siguiente:
1 (p,  , ) (q,S)
2 (p,  ,S) (q,aSa)
3 (q,  ,S) (q,bSb)
4 (q,  ,S) (q,c)
5 (q,a, a) (q,  )
6 (q,b, b) (q,  )
7 (q,c, c) (q,  )

104

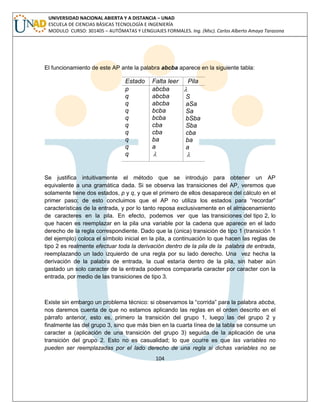

El funcionamiento de este AP ante la palabra abcba aparece en la siguiente tabla:
Estado Falta leer Pila
p
q
q
q
q
q
q
q
q
q
abcba
abcba
abcba
bcba
bcba
cba
cba
ba
a


S
aSa
Sa
bSba
Sba
cba
ba
a

Se justifica intuitivamente el método que se introdujo para obtener un AP
equivalente a una gramática dada. Si se observa las transiciones del AP, veremos que
solamente tiene dos estados, p y q, y que el primero de ellos desaparece del cálculo en el
primer paso; de esto concluimos que el AP no utiliza los estados para “recordar”
características de la entrada, y por lo tanto reposa exclusivamente en el almacenamiento
de caracteres en la pila. En efecto, podemos ver que las transiciones del tipo 2, lo
que hacen es reemplazar en la pila una variable por la cadena que aparece en el lado
derecho de la regla correspondiente. Dado que la (única) transición de tipo 1 (transición 1
del ejemplo) coloca el símbolo inicial en la pila, a continuación lo que hacen las reglas de
tipo 2 es realmente efectuar toda la derivación dentro de la pila de la palabra de entrada,
reemplazando un lado izquierdo de una regla por su lado derecho. Una vez hecha la
derivación de la palabra de entrada, la cual estaría dentro de la pila, sin haber aún
gastado un solo caracter de la entrada podemos compararla caracter por caracter con la
entrada, por medio de las transiciones de tipo 3.
Existe sin embargo un problema técnico: si observamos la “corrida” para la palabra abcba,
nos daremos cuenta de que no estamos aplicando las reglas en el orden descrito en el
párrafo anterior, esto es, primero la transición del grupo 1, luego las del grupo 2 y
finalmente las del grupo 3, sino que más bien en la cuarta línea de la tabla se consume un
caracter a (aplicación de una transición del grupo 3) seguida de la aplicación de una
transición del grupo 2. Esto no es casualidad; lo que ocurre es que las variables no
pueden ser reemplazadas por el lado derecho de una regla si dichas variables no se

105

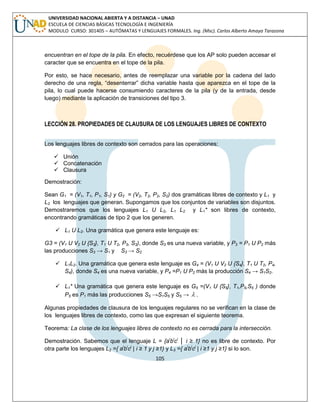

encuentran en el tope de la pila. En efecto, recuérdese que los AP solo pueden accesar el
caracter que se encuentra en el tope de la pila.
Por esto, se hace necesario, antes de reemplazar una variable por la cadena del lado
derecho de una regla, “desenterrar” dicha variable hasta que aparezca en el tope de la
pila, lo cual puede hacerse consumiendo caracteres de la pila (y de la entrada, desde
luego) mediante la aplicación de transiciones del tipo 3.
LECCIÓN 28. PROPIEDADES DE CLAUSURA DE LOS LENGUAJES LIBRES DE CONTEXTO
Los lenguajes libres de contexto son cerrados para las operaciones:
 Unión
 Concatenación
 Clausura
Demostración:
Sean G1 = (V1, T1, P1, S1) y G2 = (V2, T2, P2, S2) dos gramáticas libres de contexto y L1 y
L2 los lenguajes que generan. Supongamos que los conjuntos de variables son disjuntos.
Demostraremos que los lenguajes L1 U L2, L1 L2 y L1* son libres de contexto,
encontrando gramáticas de tipo 2 que los generen.
 L1 U L2. Una gramática que genera este lenguaje es:
G3 = (V1 U V2 U {S3}, T1 U T2, P3, S3), donde S3 es una nueva variable, y P3 = P1 U P2 más
las producciones S3 → S1 y S3 → S2
 L1L2. Una gramática que genera este lenguaje es G4 = (V1 U V2 U {S4}, T1 U T2, P4,
S4), donde S4 es una nueva variable, y P4 =P1 U P2 más la producción S4 → S1S2.
 L1* Una gramática que genera este lenguaje es G5 =(V1 U {S5}, T1,P5,S5 ) donde
P5 es P1 más las producciones S5 →S1S5 y S5 →  .
Algunas propiedades de clausura de los lenguajes regulares no se verifican en la clase de
los lenguajes libres de contexto, como las que expresan el siguiente teorema.
Teorema: La clase de los lenguajes libres de contexto no es cerrada para la intersección.
Demostración. Sabemos que el lenguaje L = {aibici │ i ≥ 1} no es libre de contexto. Por
otra parte los lenguajes L2 ={ aibicj | i ≥ 1 y j ≥1} y L3 ={ aibicj | i ≥1 y j ≥1} si lo son.

106
El primero de ellos es generado por la gramática:
S → AB
A → aAb | ab
B → cB | c
y el segundo, por la gramática:
S → CD
C → aC | a
D → bDc │ bc
Como L2 ∩ L3 = L1, se deduce que la clase de lenguajes libres de contexto no es cerrada para la intersección.
Definición: La clase de lenguajes libres de contexto no es cerrada para el complementario.
Demostración: Es inmediato, ya que como la clase es cerrada para la unión, si lo fuese para el complementario, se podría demostrar, usando las leyes De Morgan que lo es también para la intersección.
LECCIÓN 29. ALGORITMOS DE DECISIÓN PARA LOS LENGUAJES LIBRES DE CONTEXTO.
Existen una serie de problemas interesantes que se pueden resolver en la clase de los lenguajes libres de contexto. Por ejemplo, existen algoritmos que nos dicen si un Lenguaje Libre de Contexto (dado por una gramática de tipo 2 o un autómata con pila no determinístico) es vacío, finito o infinito. Sin embargo, en la clase de lenguajes libres de contexto comienzan a aparecer algunas propiedades indecidibles. A continuación, veremos algoritmos para las propiedades decidibles y mencionaremos algunas propiedades indecidibles importantes.
Teorema Existen algoritmos para determinar si un lenguaje libre de contexto es:
a) vacío
b) finito
c) infinito

107
Demostración.
a) En la primera parte del algoritmo para eliminar símbolos y producciones inútiles de una gramática, se determinaban las variables que podían generar una cadena formada exclusivamente por símbolos terminales. El lenguaje generado es vacío si y solo si la variable inicial S es eliminada: no puede generar una palabra de símbolos terminales.
b) y c) Para determinar si el lenguaje generado por una gramática de tipo 2 es finito o infinito pasamos la gramática a forma normal de Chomsky, sin símbolos ni producciones inútiles. En estas condiciones todas las producciones son de la forma:
A → BC, A → a
Se construye entonces un grafo dirigido en el que los vértices son las variables y en el que para cada producción de la forma A → BC se consideran dos arcos: uno de A a B y otro de A a C. Se puede comprobar que el lenguaje generado es finito si y solo si el grafo construido de esta forma no tiene ciclos dirigidos.
Ejemplo 54 Consideremos la gramática con producciones,
S → AB
A → BC | a
B → CC | b
C → a
El grafo asociado es el de la figura 60 (a). No tiene ciclos y el lenguaje es finito. Si añadimos la producción C → AB, el grafo tiene ciclos figura 60 (b) y el lenguaje generado es infinito.
Figura 60: Grafo para L finito y L infinito.

108
LECCIÓN 30. PROBLEMAS INDECIDIBLES PARA LENGUAJES LIBRES DE CONTEXTO.
Para continuar el apartado de algoritmos de decisión para gramáticas libres de contexto daremos algunos problemas que son indecidibles, es decir, no hay ningún algoritmo que los resuelva. En ellos se supone que G, G1 y G2 son gramáticas libres de contexto dadas y R es un lenguaje regular.
Los lenguajes libres de contexto tienen una aplicación a los compiladores, aunque existen otras aplicaciones como la compartición de información. Es aquí donde se presentan interrogantes a las denominadas “gramáticas sensibles al contexto”.
Para gramáticas sensibles al contexto, el problema de decidir si el lenguaje que genera es vacío o no también es un problema indecidible.
LÍMITE DE LOS COMPUTADORES ACTUALES
La última Unidad de este módulo (Unidad 3: Lenguajes estructurados por frases) le llevará a comprender como se ha demostrado que hay infinitos problemas para los que no se va a tener una Máquina de Turing (MT) que los resuelva (ni siquiera los reconozca). También se ha formulado la tesis de Church-Turing, que determina el límite de los computadores actuales. Si esto es así, llegamos al caso de formular la pregunta:
¿Qué tipo de máquina es un computador actual?
Es otro contexto que podrá concluir cuando se analice la MUT (Máquina Universal de Turing) como una máquina programable. Para demostrar esta afirmación, se puede proceder primero simulando una MT con un computador y segundo simular un computador con una MT.
Para el primer paso, si tenemos una MT con cinta semi-infinita, la unidad de control se simula por el procesador, cada uno de los símbolos de cinta se codifican como la información que se permiten guardar en la memoria del computador. Los estados, al ser finitos, se pueden guardar en una tabla (en realidad sería el estado del procesador, que incluye el contador de programa) y las transiciones se simulan mediante un programa. La cinta se simularía con la memoria. El inconveniente de que un computador tiene una memoria finita se soluciona suponiendo que siempre es posible añadirle, de forma indefinida, más memoria. De esta forma un computador simularía el funcionamiento de una MT cualquiera.

109

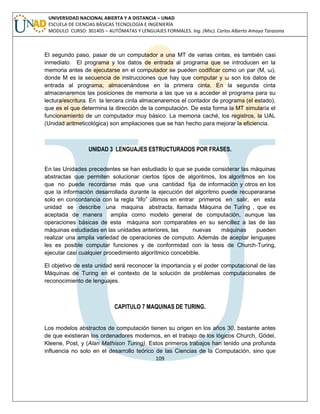

El segundo paso, pasar de un computador a una MT de varias cintas, es también casi inmediato. El programa y los datos de entrada al programa que se introducen en la memoria antes de ejecutarse en el computador se pueden codificar como un par (M, ω), donde M es la secuencia de instrucciones que hay que computar y ω son los datos de entrada al programa, almacenándose en la primera cinta. En la segunda cinta almacenaremos las posiciones de memoria a las que va a acceder el programa para su lectura/escritura. En la tercera cinta almacenaremos el contador de programa (el estado), que es el que determina la dirección de la computación. De esta forma la MT simularía el funcionamiento de un computador muy básico. La memoria caché, los registros, la UAL (Unidad aritmeticológica) son ampliaciones que se han hecho para mejorar la eficiencia.
UNIDAD 3 LENGUAJES ESTRUCTURADOS POR FRASES.
En las Unidades precedentes se han estudiado lo que se puede considerar las máquinas abstractas que permiten solucionar ciertos tipos de algoritmos, los algoritmos en los que no puede recordarse más que una cantidad fija de información y otros en los que la información desarrollada durante la ejecución del algoritmo puede recuperararse solo en concordancia con la regla “lifo” últimos en entrar primeros en salir, en esta unidad se describe una maquina abstracta, llamada Máquina de Turing , que es aceptada de manera amplia como modelo general de computación, aunque las operaciones básicas de esta máquina son comparables en su sencillez a las de las máquinas estudiadas en las unidades anteriores, las nuevas máquinas pueden realizar una amplia variedad de operaciones de computo. Además de aceptar lenguajes les es posible computar funciones y de conformidad con la tesis de Church-Turing, ejecutar casi cualquier procedimiento algorítmico concebible.
El objetivo de esta unidad será reconocer la importancia y el poder computacional de las Máquinas de Turing en el contexto de la solución de problemas computacionales de reconocimiento de lenguajes.
CAPITULO 7 MAQUINAS DE TURING.
Los modelos abstractos de computación tienen su origen en los años 30, bastante antes de que existieran los ordenadores modernos, en el trabajo de los lógicos Church, Gödel, Kleene, Post, y (Alan Mathison Turing). Estos primeros trabajos han tenido una profunda influencia no solo en el desarrollo teórico de las Ciencias de la Computación, sino que

110
muchos aspectos de la práctica de la computación que son ahora lugar común de los
informáticos, fueron presagiados por ellos; incluyendo la existencia de ordenadores de
propósito general, la posibilidad de interpretar programas, la dualidad entre software y
hardware, y la representación de lenguajes por estructuras formales basados en reglas de
producción.
Así como en secciones anteriores vimos como al añadir al autómata finito básico una pila
de almacenamiento auxiliar, aumentando con ello su poder de cálculo, cabría ahora
preguntarnos qué es lo que habría que añadir a un autómata de pila para que pudiera
analizar lenguajes como {anbncn}. Básicamente se trata del diseño de un Autómata con
mayor poder de reconocimiento y proceso de lenguajes, que tomas y fusiona aspectos de
un AF y de un PDA.
A Turing propuso en los años 30 un modelo de maquina abstracta, como una extensión
de los autómatas finitos, que resultó ser de una gran simplicidad y poderío a la vez. La
máquina de Turing es particularmente importante porque es la más poderosa de todas las
maquinas abstractas conocidas.
Utilidad de las Máquinas de Turing (MT):
 Gracias a ser tan simples, resulta más fácil demostrar que algo no se puede
resolver con ellas.
 Gracias a su equivalencia con los lenguajes de programación, entonces facilitan la
demostración de que cierto problema, no se puede resolver con un lenguaje de
programación.
 Mecanismo de cómputo muy sencillo de definir. Pero tan potentes como los
lenguajes de programación de muy bajo nivel.
 Por ser tan de demasiado de “Bajo Nivel” no resultan prácticas para programar.
La parte final del estado de las máquinas de Turing nos lleva a analizar la “Tesis de
Church”, que dice que las Máquinas de Turing son equivalentes a cualquier modelo de
computación factible de construir.
LECCIÓN 31. FORMALIZACIÓN DE LAS MT.
Corresponde a su modelización matemática en términos de la teoría de conjuntos.
Una MT es un septuplo (K, Σ,  ,  , s) en donde:
 K = es el conjunto de estados tal que h  K ;

111
 Σ = es el alfabeto de entrada, donde Ц  Σ ;
  = es el alfabeto de la cinta, donde Ц   y Σ   ;
 s  K es el estado inicial;
 T  K es el estado final;
 B   es el símbolo blanco (el símbolo B no puede hacer parte de Σ) aparece en
todas las casillas excepto en aquellas que contienen los símbolos de entrada.
  : (K – {h} x  ) → K x (  U { L,R } )
Los componentes de una MT se pueden ver en la figura:
Figura 61: Componentes de una MT

112

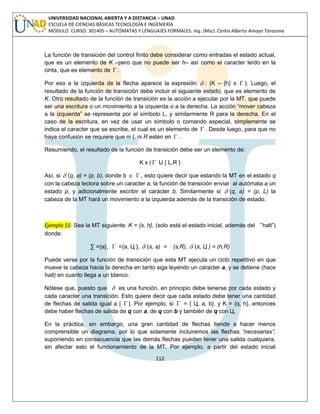

La función de transición del control finito debe considerar como entradas el estado actual,
que es un elemento de K –pero que no puede ser h– así como el caracter leído en la
cinta, que es elemento de  .
Por eso a la izquierda de la flecha aparece la expresión  : (K – {h} x  ). Luego, el
resultado de la función de transición debe incluir el siguiente estado, que es elemento de
K. Otro resultado de la función de transición es la acción a ejecutar por la MT, que puede
ser una escritura o un movimiento a la izquierda o a la derecha. La acción “mover cabeza
a la izquierda” se representa por el símbolo L, y similarmente R para la derecha. En el
caso de la escritura, en vez de usar un símbolo o comando especial, simplemente se
indica el caracter que se escribe, el cual es un elemento de  . Desde luego, para que no
haya confusión se requiere que ni L ni R estén en  .
Resumiendo, el resultado de la función de transición debe ser un elemento de:
K x (  U { L,R }
Así, si  (q, a) = (p, b), donde b   , esto quiere decir que estando la MT en el estado q
con la cabeza lectora sobre un caracter a, la función de transición enviar al autómata a un
estado p, y adicionalmente escribir el carácter b. Similarmente si  (q, a) = (p, L) la
cabeza de la MT hará un movimiento a la izquierda además de la transición de estado.
Ejemplo 55: Sea la MT siguiente: K = {s, h}, (solo está el estado inicial, además del “halt”)
donde:
Σ ={a},  ={a, Ц },  (s, a) = (s,R),  (s, Ц ) = (h,R)
Puede verse por la función de transición que esta MT ejecuta un ciclo repetitivo en que
mueve la cabeza hacia la derecha en tanto siga leyendo un caracter a, y se detiene (hace
halt) en cuanto llega a un blanco.
Nótese que, puesto que  es una función, en principio debe tenerse por cada estado y
cada caracter una transición. Esto quiere decir que cada estado debe tener una cantidad
de flechas de salida igual a |  |. Por ejemplo, si  = { Ц, a, b}, y K = {q, h}, entonces
debe haber flechas de salida de q con a, de q con b y también de q con Ц.
En la práctica, sin embargo, una gran cantidad de flechas tiende a hacer menos
comprensible un diagrama, por lo que solamente incluiremos las flechas “necesarias”,
suponiendo en consecuencia que las demás flechas pueden tener una salida cualquiera,
sin afectar esto el funcionamiento de la MT. Por ejemplo, a partir del estado inicial

113
podemos suponer, sin arriesgarnos, que no es posible encontrar más que el caracter blanco, por lo que no tiene caso dibujar flechas del estado inicial con a, con b, etc.
LECCIÓN 32. FUNCIONAMIENTO DE LA MÁQUINA DE TURING.
La Máquina de Turing es un mecanismo de computación notoriamente primitivo, y sin embargo permite llevar a cabo cualquier cómputo que podamos hacer en nuestro PC.
Las características que definen su funcionamiento son:
 Tiene, como los autómatas que hemos visto antes, un control finito, una cabeza lectora y una cinta donde puede haber caracteres, y donde eventualmente viene la palabra de entrada.
 La cinta es de longitud infinita hacia la derecha, hacia donde se extiende indefinidamente, llenándose los espacios con el caracter blanco (que representaremos con “ Ц”).
 La cinta no es infinita hacia la izquierda, por lo que hay un cuadro de la cinta que es el extremo izquierdo, como el que se muestra en la figura 61.
 En la MT la cabeza lectora es de lectura y escritura, por lo que la cinta puede ser modificada en curso de ejecución.
 En la MT la cabeza se mueve bidireccionalmente (izquierda y derecha), por lo que puede pasar repetidas veces sobre un mismo segmento de la cinta.
La operación de la MT consta de los siguientes pasos:
1. Lee un caracter en la cinta
2. Efectúa una transición de estado
3. Realiza una acción en la cinta
Las acciones que puede ejecutar en la cinta la MT pueden ser:
 Escribe un símbolo en la cinta, o
 Mueve la cabeza a la izquierda o a la derecha
Estas dos acciones son excluyentes, es decir, se hace una o la otra, pero no ambas a la vez.
La palabra de entrada en la MT está escrita inicialmente en la cinta, como es habitual en nuestros autómatas, pero iniciando a partir de la segunda posición de la cinta, siendo el

114

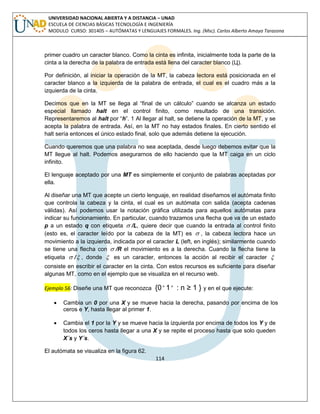

primer cuadro un caracter blanco. Como la cinta es infinita, inicialmente toda la parte de la
cinta a la derecha de la palabra de entrada está llena del caracter blanco (Ц).
Por definición, al iniciar la operación de la MT, la cabeza lectora está posicionada en el
caracter blanco a la izquierda de la palabra de entrada, el cual es el cuadro más a la
izquierda de la cinta.
Decimos que en la MT se llega al “final de un cálculo” cuando se alcanza un estado
especial llamado halt en el control finito, como resultado de una transición.
Representaremos al halt por “h”. 1 Al llegar al halt, se detiene la operación de la MT, y se
acepta la palabra de entrada. Así, en la MT no hay estados finales. En cierto sentido el
halt sería entonces el único estado final, solo que además detiene la ejecución.
Cuando queremos que una palabra no sea aceptada, desde luego debemos evitar que la
MT llegue al halt. Podemos asegurarnos de ello haciendo que la MT caiga en un ciclo
infinito.
El lenguaje aceptado por una MT es simplemente el conjunto de palabras aceptadas por
ella.
Al diseñar una MT que acepte un cierto lenguaje, en realidad diseñamos el autómata finito
que controla la cabeza y la cinta, el cual es un autómata con salida (acepta cadenas
válidas). Así podemos usar la notación gráfica utilizada para aquellos autómatas para
indicar su funcionamiento. En particular, cuando trazamos una flecha que va de un estado
p a un estado q con etiqueta  /L, quiere decir que cuando la entrada al control finito
(esto es, el caracter leído por la cabeza de la MT) es  , la cabeza lectora hace un
movimiento a la izquierda, indicada por el caracter L (left, en inglés); similarmente cuando
se tiene una flecha con  /R el movimiento es a la derecha. Cuando la flecha tiene la
etiqueta  / , donde  es un caracter, entonces la acción al recibir el caracter 
consiste en escribir el caracter en la cinta. Con estos recursos es suficiente para diseñar
algunas MT, como en el ejemplo que se visualiza en el recurso web.
Ejemplo 56: Diseñe una MT que reconozca {0 n 1 n : n ≥ 1 } y en el que ejecute:
 Cambia un 0 por una X y se mueve hacia la derecha, pasando por encima de los
ceros e Y, hasta llegar al primer 1.
 Cambia el 1 por la Y y se mueve hacia la izquierda por encima de todos los Y y de
todos los ceros hasta llegar a una X y se repite el proceso hasta que solo queden
X´s y Y´s.
El autómata se visualiza en la figura 62.

115
Figura 62: Máquina de Turing simulada en JFLAP.
Fuente:<JFLAP – El Autor>
La función  se define así:
 (q0,0) = (q1, X, D)
 (q1,0) = (q1, 0, D)
 (q1,X) = (q1, X, D)
 (q1,1) = (q2, Y, I)
 (q2,Y) = (q2, Y, I)
 (q2,0) = (q2, 0, I)
 (q2,X) = (q0, X, D)
 (q0,Y) = (q3, Y, D)
 (q3,Y) = (q3, Y, D)
 (q3,B) = (q4, B, D)
Sea T = {q4] (es decir el estado final)
Sea  = 100
q00011 ├ Xq111 ├ X0q111 ├ Xq20Y1
├ q2XoY1 ├ Xq00Y1 ├ XXq1Y1
├ XXYq11 ├ XXq2YY ├ Xq2XYY
├ XXq0YY ├ XXYq3Y
├ XXYYq3B ├ XXYYBq4B
En el simulador JFLAP la R (Right) es igual a simular D (derecha) y la L (Left) es igual a
simular I (izquierda)
La MT para por que quedó en un estado de aceptación y la cadena es reconocida.

116
Tabla 16: Recursos web para MT
CANAL
CANAL
Construcción de Máquinas de Turing (MT). Parte 1 de 2.
http://youtu.be/Sg3Q2Qm3IL0
http://www.veoh.com/watch/v61738230cQreJHP3
Construcción de Máquinas de Turing (MT). Parte 2 de 2.
http://youtu.be/lb7h724tlFg
http://www.veoh.com/watch/v61738916pmGbXGyk
Fuente:<El autor>
LECCIÓN 33. DIFERENCIAS ENTRE LAS COMPUTADORAS Y LAS MÁQUINAS DE TURING
Aparte de la capacidad de memoria, las diferencias entre una MT y una computadora de estructura Von Neuman son:
En cuanto a estados: En una MT el nº de estados depende del algoritmo. En una computadora, un estado viene representado por el contenido de la memoria, y una situación por un estado y un puntero a una dirección (la que contiene a la instrucción que va a ejecutarse). La ejecución de la instrucción pasa a la máquina a otro estado y la variable de enlace adopta otro argumento (la dirección siguiente si la instrucción no era de bifurcación y la máquina es secuencial natural).
En cuanto a memoria: En una MT la memoria es la cinta de E/S más el "soporte físico" de los estados de la Unidad de Control (UC). En una MT es la secuencia de quíntuplas que hay que seguir para hacer el cálculo. El mismo algoritmo, expresado en lenguaje- máquina "tipo" para una computadora "tipo", o sea, programa en lenguaje máquina, es algo distinto que la secuencia de quíntuplas. Y se debe a la marcada diferencia entre n-upla e instrucción. Para formalizar el concepto de programa en lenguaje máquina no es, pues, buen modelo una MT.
En cuanto al orden de ejecución de las instrucciones: En la estructura Von Neumann el secuenciamiento lo marca el orden de colocación de las instrucciones en la memoria interna y viene asegurado por el contador de programa. En una MT el orden de ejecución lo marca en todo instante el estado de la máquina y el carácter de la cinta apuntado, que son los dos datos que determinan la quíntupla que ha de ser ejecutada.

117
LECCIÓN 34. LA MAQUINA UNIVERSAL DE TURING.
Hasta aquí hemos considerado cada esquema funcional asociado a su MT propia. Pero
es posible concebir una MT capaz de ejecutar cualquier algoritmo; es decir capaz de
realizar los cálculos que realizaría cualquier otra MT, o sea, capaz de simular (tener el
mismo comportamiento) cualquier MT particular.
Esta máquina Universal no debe ser diseñada para realizar un cálculo específico, sino
para procesar cualquier información (realizar cualquier cálculo específico -MT particular-sobre
cualquier configuración inicial de entrada correcta para esa MT particular).
El principio fundamental de los computadores de propósito general es que no se cablea
un computador para cada problema que se desea resolver, sino que se cablea un único
computador capaz de interpretar programas escritos en algún lenguaje. Ese lenguaje
tiene su propio modelo de funcionamiento y el computador simula lo que haría ese
programa en una cierta entrada. Tanto el programa como la entrada conviven en la
memoria. El programa tiene su propio alfabeto (caracteres ASCII, por ejemplo) y manipula
elementos de un cierto tipo de datos (incluyendo por ejemplo números enteros), los que el
computador codifica en su propio lenguaje (bits), en el cual también queda expresada la
salida que después el usuario interpretara en términos de los tipos de datos de su
lenguaje de programación. El computador debe tener, en su propio cableado, suficiente
poder para simular cualquier programa escrito en ese lenguaje de programación, por
ejemplo no podría simular un programa en Java si no tuviera una instrucción Goto o
similar.
Resultaría sumamente tener un modelo similar para MTs. En particular, elegimos las MTs
como nuestro modelo de máquina cableada" y a la vez como nuestro modelo de
lenguaje de programación. La Máquina Universal de Turing (MUT) recibirá dos entradas:
una MT M y una entrada , codificadas de alguna forma, y simulará el funcionamiento de
M sobre  . La simulación se detendrá, se colgará, o correrá para siempre según M lo
haga con  En caso de terminar, dejará en la cinta la codificación de lo que M dejaría en
la cinta frente a  .15
15 NAVARRO, A: Fundamentos de la ciencia de la computación. 178 p.

118

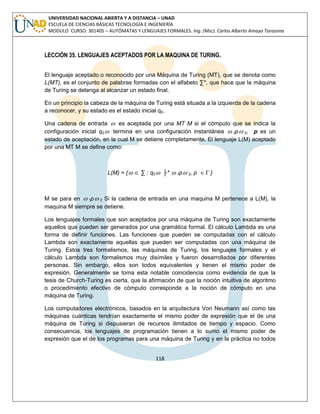

LECCIÓN 35. LENGUAJES ACEPTADOS POR LA MAQUINA DE TURING.
El lenguaje aceptado o reconocido por una Máquina de Turing (MT), que se denota como
L(MT), es el conjunto de palabras formadas con el alfabeto Σ*, que hace que la máquina
de Turing se detenga al alcanzar un estado final.
En un principio la cabeza de la máquina de Turing está situada a la izquierda de la cadena
a reconocer, y su estado es el estado inicial q0.
Una cadena de entrada  es aceptada por una MT M si el cómputo que se indica la
configuración inicial q0 termina en una configuración instantánea  1p 2, p es un
estado de aceptación, en la cual M se detiene completamente. El lenguaje L(M) aceptado
por una MT M se define como:
L(M) = {  Σ : q0 ├*  1p 2, p  }
M se para en  1p 2 Si la cadena de entrada en una maquina M pertenece a L(M), la
maquina M siempre se detiene.
Los lenguajes formales que son aceptados por una máquina de Turing son exactamente
aquellos que pueden ser generados por una gramática formal. El cálculo Lambda es una
forma de definir funciones. Las funciones que pueden se computadas con el cálculo
Lambda son exactamente aquellas que pueden ser computadas con una máquina de
Turing. Estos tres formalismos, las máquinas de Turing, los lenguajes formales y el
cálculo Lambda son formalismos muy disímiles y fueron desarrollados por diferentes
personas. Sin embargo, ellos son todos equivalentes y tienen el mismo poder de
expresión. Generalmente se toma esta notable coincidencia como evidencia de que la
tesis de Church-Turing es cierta, que la afirmación de que la noción intuitiva de algoritmo
o procedimiento efectivo de cómputo corresponde a la noción de cómputo en una
máquina de Turing.
Los computadores electrónicos, basados en la arquitectura Von Neumann así como las
máquinas cuánticas tendrían exactamente el mismo poder de expresión que el de una
máquina de Turing si dispusieran de recursos ilimitados de tiempo y espacio. Como
consecuencia, los lenguajes de programación tienen a lo sumo el mismo poder de
expresión que el de los programas para una máquina de Turing y en la práctica no todos

119
lo alcanzan. Los lenguajes con poder de expresión equivalente al de una máquina de
Turing se denominan Turing completos.
Gramáticas estructuradas por frases:
 Parte izquierda de las reglas: combinación de símbolos terminales y
no terminales, con al menos un no terminal.
 Parte derecha de las reglas: combinación de símbolos terminales y no terminales
de cualquier longitud (incluso 0).
Las máquinas de Turing aceptan lenguajes estructurados por frases.
Configuración de una máquina de Turing:
 Contenido de la cinta: entre corchetes.
 A la izquierda del símbolo actual se incluye el estado.
 Aceptación: secuencia de configuraciones de la máquina que empieza con
]ΔYΔ] y termina con [hΔ Δ[i
Teorema: Todo lenguaje estructurado por frases es aceptado por una máquina de Turing.
Para cada gramática G existe una máquina de Turing no determinista M de 2 cintas que
aceptas el lenguaje generado por G.
Construcción de la máquina:
1. Se copia la cadena de entrada en la primera cinta.
2. Se escribe S (símbolo inicial) en la cinta 2.
3. Se aplican las reglas de reescritura de forma no determinista a la cadena de la cinta 2.
4. Si la cinta 2 contiene sólo símbolos terminales, se compara con la cadena de la cinta
1. Si son iguales, el proceso ha terminado. Si no, provocar una terminación anormal.
Las máquinas de Turing originan las siguientes clases de lenguajes:
L es recursivamente enumerable (RE) si existe una MT M tal que L(M) = L
Sea M una máquina de Turing; se dice que L=L(M) es un lenguaje recursivamente
enumerable si:
 x L, M se DETIENE en q 
 x L, M se DETIENE en q   o bien NO se DETIENE,

120
L es un lenguaje recursivo si existe una MT M tal que L(M) = L y M se DETIENE con todas
las cadenas de entrada.
Se dice que L es un lenguaje recursivo si existe al menos una MT M tal que L = L(M) y
 x L, M se DETIENE en q 
 x L, M se DETIENE en q  
Todo lenguaje recursivo es recursivamente enumerable, pero la afirmación reciproca no
es (en general) válida.
CAPITULO 8: MAQUINAS DE TURING Y COMPUTACIÓN.
LECCIÓN 36. TESIS DE CHURCH /TURING.
La Teoría de la Computabilidad se ocupa de dividir el universo de todos los lenguajes
sobre Σ , en aquellos lenguajes que pueden ser reconocidos por algoritmos efectivos y los
que no. Ello conduce a las funciones no computables, es decir, a los problemas no
resolubles.
La Teoría de la Computabilidad está compuesta por los siguientes niveles:
Primer nivel: divide los problemas en tres clases:
Primer tipo: Problemas imposibles, no tienen solución.
Segundo tipo: Problemas ejecutables solo si disponemos de recursos ilimitados.
Tercer tipo: Problemas que se pueden ejecutarse sin necesidad de recursos ilimitados
Segundo nivel: se clasifican en función del tiempo que tardan en ejecutarse. Se conocen
con el nombre de problemas indecidibles, impracticables o solucionables.
Tercer nivel: comprende aquellos problemas que por ejemplo requiere un tiempo
linealmente proporcional a su tamaño.
PRINCIPIO DE CHURCH-TURING:
Todo proceso físico puede ser simulado por un dispositivo universal de computación."

121

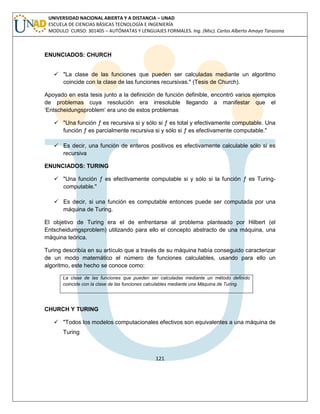

ENUNCIADOS: CHURCH
 "La clase de las funciones que pueden ser calculadas mediante un algoritmo coincide con la clase de las funciones recursivas." (Tesis de Church).
Apoyado en esta tesis junto a la definición de función definible, encontró varios ejemplos de problemas cuya resolución era irresoluble llegando a manifestar que el „Entscheidungsproblem‟ era uno de estos problemas
 "Una función ƒ es recursiva si y sólo si ƒ es total y efectivamente computable. Una función ƒ es parcialmente recursiva si y sólo si ƒ es efectivamente computable."
 Es decir, una función de enteros positivos es efectivamente calculable sólo si es recursiva
ENUNCIADOS: TURING
 "Una función ƒ es efectivamente computable si y sólo si la función ƒ es Turing- computable."
 Es decir, si una función es computable entonces puede ser computada por una máquina de Turing.
El objetivo de Turing era el de enfrentarse al problema planteado por Hilbert (el Entscheidumgsproblem) utilizando para ello el concepto abstracto de una máquina, una máquina teórica.
Turing describía en su artículo que a través de su máquina había conseguido caracterizar de un modo matemático el número de funciones calculables, usando para ello un algoritmo, este hecho se conoce como:
La clase de las funciones que pueden ser calculadas mediante un método definido coincide con la clase de las funciones calculables mediante una Máquina de Turing.
CHURCH Y TURING
 "Todos los modelos computacionales efectivos son equivalentes a una máquina de Turing

122
 "Todo lo que es computable por un humano es computable por una máquina de Turing"
 "Toda función que pueda ser considerada naturalmente como computable, puede ser computada por una máquina de Turing
TESIS FÍSICA DE CHURCH-TURING
 "Toda función que pueda ser físicamente computable, puede ser computada por una máquina de Turing"
ORIGEN
 El origen de la tesis de Church-Turing se encuentra en el hecho de que Turing deseaba demostrar que el problema de la decisión (Entscheidungsproblem), para el cálculo de predicados, carecía de solución, es decir, era insoluble.
 Se usa la palabra "tesis" en lugar de "teorema" ya que el concepto de ser computable es algo informal, sin embargo que el concepto de máquina de Turing es formal y preciso.
 Aquí nos encontramos con un gran problema, puesto que la idea de la Máquina de Turing no es equivalente a cada una de las definiciones de "computabilidad" existentes.
TESIS EXTENDIDA DE CHURCH-TURING
 "La máquina de Turing es tan eficiente como cualquier dispositivo de computar. Es decir, si una función es calculable por un dispositivo hardware en tiempo para una función de entrada de tamaño n, entonces es computable por una máquina de Turing en tiempo para un k fijo y dependiente del problema"
ÉXITO DE LA TESIS

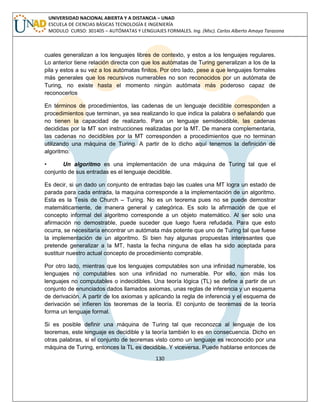

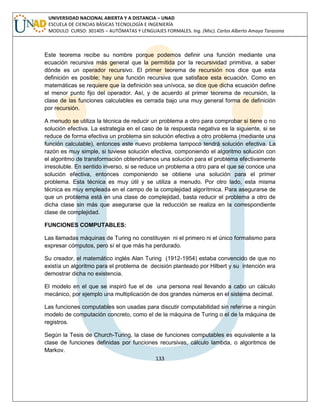

 La tesis de Church-Turing ha sido tan exitosa que la mayoría la supone verdadera. Los términos derivados de ella, como método efectivo y computable son comúnmente utilizados, cuando en realidad computable se refiere a Turing- computable, en el salto entre uno y otro se encuentra la tesis de Church, y entre muchos otros conceptos y términos comúnmente utilizados en la teoría de la computabilidad o funciones recursivas

123
LECCIÓN 37. VARIANTES DE UNA MAQUINA DE TURING.
Hay otras definiciones de las máquinas de Turing que son equivalentes. Algunos de esos
modelos alternativos son mucho más complicados aunque todos tienen la misma potencia
computacional (o de cálculo). Muchas de ellas dotan de mayor flexibilidad al diseño de
una máquina de Turing que resuelva un problema en particular.
Es posible extender el mecanismo de la MT sin alterar lo que se puede hacer con la MT
básica. Esto simplifica mucho dibujar MTs que realicen ciertas tareas, con la seguridad de
que podríamos hacerlo con MTs básicas de ser necesario. Algunas de estas extensiones
son:
MTs que usan varias cintas, MTs con varios cabezales, MTs con cinta infinita hacia
ambos lados, MTs con cinta k-dimensional, etc. De todos esos mecanismos, el más útil es
la MT con k cintas, Una MT de k cintas tiene un cabezal en cada cinta. En cada paso, lee
simultáneamente los k caracteres bajo los cabezales, y toma una decisión basada en la k-upla.
Esta consiste de pasar a un nuevo estado y realizar una acción en cada cinta.
Su comportamiento y propiedades son:
 La máquina dispone de tantos cabezales independientes como cintas
 Una cinta (la primera) contiene la entrada. Las demás están en blanco
 Cada movimiento viene determinado por el estado y por los símbolos leídos por
los distintos cabezales:
 Cambiando de estado
 Sustituyendo los símbolos en las cintas accedidas
 Desplazando (L;R) o no (S) la posición del cabezal de cada cinta (nueva opción)
Teorema: Un lenguaje L es reconocido por una máquina de Turing multicinta si y solo si L
es reconocido por una máquina de Turing estándar.
Esta máquina multicinta se formaliza así: (K, Σ,  ,  , q0, B, F)
Máquina no determinista: Máquina de Turing con una única cinta y control finito único.
Teorema: Un lenguaje L es reconocido por una máquina de Turing no determinista si y
solo si L es reconocido por una máquina de Turing estándar.

124
Máquina multicabezal: Un único movimiento permite desplazar independientemente las n cabezas de la máquina sobre la única cinta.
Máquina de Turing de Cinta infinita en una Dirección: Máquina de Turing que usa una cinta que se extiende infinitamente en una única dirección. Generalmente, se tiene una cinta que se extiende infinitamente hacia la derecha. No está permitido realizar ningún movimiento hacia la izquierda a partir de la celda del extremo izquierdo. Desde luego, cualquier máquina de Turing de esta forma puede ser simulada por una de las que responden a la definición original. Para cada computación, simplemente se marca una de las celdas de la cinta infinita por los dos lados, como la celda que se encuentra en el límite izquierdo.

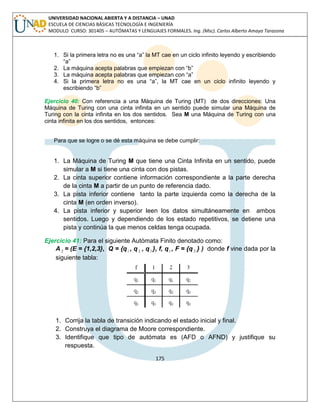

Máquina de Turing en Dos Direcciones: Una máquina de Turing con una cinta infinita en un sentido puede simular una máquina de Turing con la cinta infinita en los dos sentidos pero con dos pistas. Sea M una máquina de Turing con una cinta infinita en los dos sentidos. La máquina de Turing M‟, que tiene una cinta infinita en un sentido, puede simular a M si tiene una cinta con dos pistas. La cinta superior contiene la información correspondiente a la parte derecha de la cinta M, a partir de un punto de referencia dado. La pista inferior contiene la parte izquierda de la cinta M (en orden inverso).
LECCIÓN 38. PROBLEMAS DE HILBERT.
En 1928 durante un congreso internacional D. Hilbert planteó las siguientes cuestiones:
¿Las matemáticas son 'completas', esto es, cada afirmación matemática se puede probar?
¿Las matemáticas son 'consistentes', esto es, es posible probar paralelamente una afirmación y su negación?
¿Las matemáticas son 'decidibles', esto es, se puede encontrar un método definido aplicable a cualquier afirmación matemática, que nos de cómo resultado si es o no cierta la aseveración evaluada?

125
La intención de Hilbert era conseguir un modelo matemático formal, completo y consistente, en el que a través de un algoritmo, se pudiese determinar la veracidad o falsedad de cualquier proposición formal. Este problema recibió el nombre de “Entscheidungsproblem”, resolverlo significaría que para cualquier problema bien definido existiría un algoritmo capaz de resolverlo.
