El documento introduce los conceptos básicos de CAD/CAM/CAE/CIM. Explica que CAD permite el diseño asistido por computadora con ventajas como la interactividad y facilidad de crear y simular diseños. CAM se refiere al uso de herramientas de software de control numérico para crear instrucciones detalladas que guíen máquinas de herramientas. CAE analiza diseños introducidos en computadoras para evaluar propiedades y optimizar su desarrollo. CIM se define como el uso de tecnología computarizada para integr

1. Creada por: Andres Rios M. Design
Introducción al control numérico y
máquinas CNC
UNIDAD 1

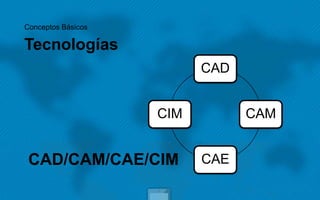

2. CAD/CAM/CAE/CIM
Conceptos Básicos
Tecnologías
CAD
CAM
CAE
CIM

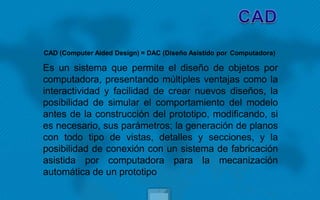

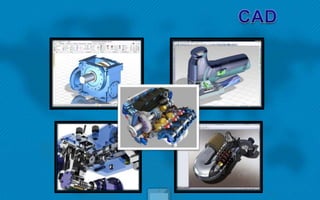

3. CAD (Computer Aided Design) = DAC (Diseño Asistido por Computadora)
Es un sistema que permite el diseño de objetos por
computadora, presentando múltiples ventajas como la
interactividad y facilidad de crear nuevos diseños, la
posibilidad de simular el comportamiento del modelo
antes de la construcción del prototipo, modificando, si
es necesario, sus parámetros; la generación de planos
con todo tipo de vistas, detalles y secciones, y la
posibilidad de conexión con un sistema de fabricación
asistida por computadora para la mecanización
automática de un prototipo

5. Creada por: Andres Rios M. Design
Hace referencia al uso de un extenso abanico de
herramientas basadas en las computadoras que ayudan a
ingenieros, arquitectos y otros profesionales dedicados al diseño
en sus actividades. Los datos creados con el CAD, se mandan a la
máquina para realizar el trabajo, con una intervención mínima del
operador. Algunos ejemplos de CAM son: La realización de
agujeros en circuitos automáticamente por un robot, la soldadura
automática de componentes SMD en una planta de montaje, etc.
• En un sistema moderno, la automatización abarca el proceso de transporte, almacenamiento,
mecanizado o conformado, montaje y expedición del producto.
CAM (Computer Aided Manufacturing) = FAC (Fabricación Asistida por Computadora)

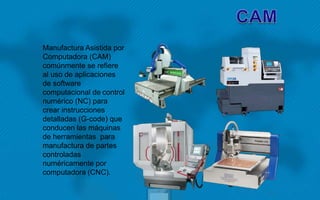

6. Manufactura Asistida por
Computadora (CAM)
comúnmente se refiere
al uso de aplicaciones
de software
computacional de control
numérico (NC) para
crear instrucciones
detalladas (G-code) que
conducen las máquinas
de herramientas para
manufactura de partes
controladas
numéricamente por
computadora (CNC).

7. Creada por: Andres Rios M. Design

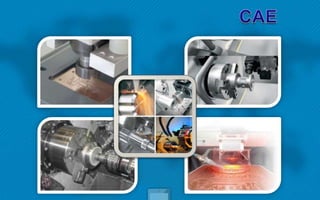

Se denomina así al conjunto de programas informáticos que
analizan los diseños de ingeniería realizados con la computadora
ó creados de otro modo e introducidos en la:
sus características,para valorar
viabilidad y rentabilidad.
desarrollo y consecuentes
computadora,
propiedades,
optimizar su
fabricación y reducir al máximo las pruebas para
Su finalidad es
costos de
la
obtención del producto deseado.
Ejemplo, el contorno de la pieza puede emplearse para
determinar el paso de la herramienta al mecanizarse
mediante un sistema de control numérico.
CAE (Computer Aided Engineering) = DAC (Ingeniería Asistida por Computadora)

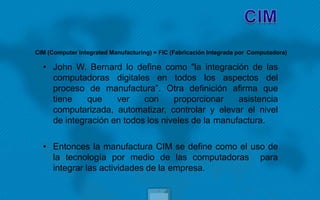

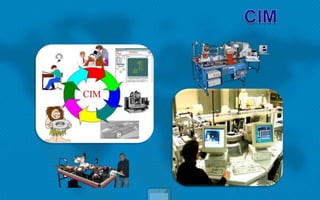

10. • John W. Bernard lo define como "la integración de las
computadoras digitales en todos los aspectos del
proceso de manufactura”. Otra definición afirma que
tiene que ver con proporcionar asistencia
computarizada, automatizar, controlar y elevar el nivel
de integración en todos los niveles de la manufactura.
• Entonces la manufactura CIM se define como el uso de
la tecnología por medio de las computadoras para
integrar las actividades de la empresa.
CIM (Computer Integrated Manufacturing) = FIC (Fabricación Integrada por Computadora)

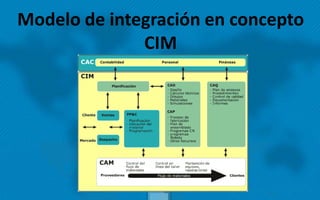

11. Modelo de integración en concepto
CIM
