Este documento describe diferentes aplicaciones de software CAD, CIM y PPC. Explica programas CAD como AutoCAD, SolidWorks y Solid Edge que se usan para diseño mecánico y arquitectónico. También describe aplicaciones CIM como control de calidad, sistemas CAD/CAM y PLC. Finalmente, define la planificación y control de producción para organizar la producción y controlar las distintas fases.

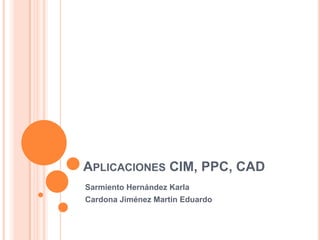

1. APLICACIONES CIM, PPC, CAD
Sarmiento Hernández Karla
Cardona Jiménez Martin Eduardo

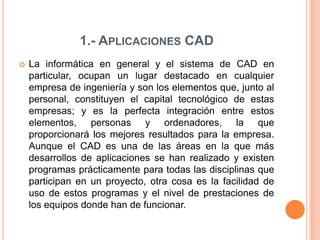

2. 1.- APLICACIONES CAD
 La informática en general y el sistema de CAD en
particular, ocupan un lugar destacado en cualquier
empresa de ingeniería y son los elementos que, junto al
personal, constituyen el capital tecnológico de estas
empresas; y es la perfecta integración entre estos
elementos, personas y ordenadores, la que
proporcionará los mejores resultados para la empresa.
Aunque el CAD es una de las áreas en la que más
desarrollos de aplicaciones se han realizado y existen
programas prácticamente para todas las disciplinas que
participan en un proyecto, otra cosa es la facilidad de
uso de estos programas y el nivel de prestaciones de
los equipos donde han de funcionar.

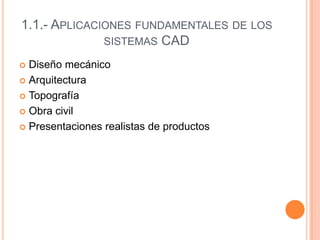

3. 1.1.- APLICACIONES FUNDAMENTALES DE LOS
SISTEMAS CAD
 Diseño mecánico
 Arquitectura
 Topografía
 Obra civil
 Presentaciones realistas de productos

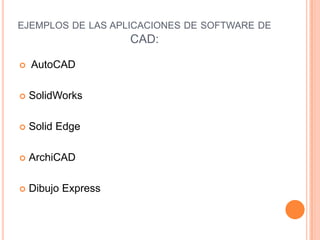

4. EJEMPLOS DE LAS APLICACIONES DE SOFTWARE DE
CAD:
 AutoCAD
 SolidWorks
 Solid Edge
 ArchiCAD
 Dibujo Express

5. 1.1.1.- AUTO CAD
 Es un programa de diseño asistido por
computadora para el dibujo en dos y tres
dimensiones. Actualmente es desarrollado y
comercializado por Autodesk.
 Como todos los programas procesa imágenes de
tipo vectorial, aunque admite incorporar archivos de
tipo fotográfico o mapa de bits, donde se dibujan
figuras básicas o primitivas (líneas, arcos,
rectángulos, textos, etc.), y mediante herramientas
de edición se crean gráficos más complejos.

6. 1.1.2.-SOLID WORKS
 Es un programa de diseño mecánico en 3D que
utiliza un entorno gráfico basado en Microsoft
Windows.
 Su filosofía de trabajo permite plasmar sus ideas
de forma rápida sin necesidad de realizar
operaciones complejas y lentas.
 Junto con las herramientas de diseño de Pieza,
Ensamblajes y Dibujo, SolidWorks incluye
Herramientas de Productividad, de Gestión de
Proyectos, de Presentación y de Análisis y
Simulación

7. 1.1.3.- SOLID EDGE
 Solid Edge es un programa de parametrizado de
piezas en 3D basado en un software de sistema de
diseño asistido por computadora (CAD). Permite el
modelado de piezas de distintos materiales,
doblado de chapas, ensamblaje de conjuntos,
soldadura, funciones de dibujo en plano para
ingenieros.

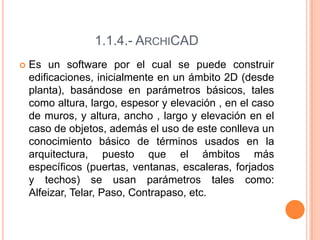

8. 1.1.4.- ARCHICAD
 Es un software por el cual se puede construir
edificaciones, inicialmente en un ámbito 2D (desde
planta), basándose en parámetros básicos, tales
como altura, largo, espesor y elevación , en el caso
de muros, y altura, ancho , largo y elevación en el
caso de objetos, además el uso de este conlleva un
conocimiento básico de términos usados en la
arquitectura, puesto que el ámbitos más
específicos (puertas, ventanas, escaleras, forjados
y techos) se usan parámetros tales como:
Alfeizar, Telar, Paso, Contrapaso, etc.

9. 1.1.5.- DIBUJO EXPRESS
 Es una aplicación de software CAD para diseño y
dibujo en 2D y 3D. Se utiliza sobre todo por los
arquitectos y constructores, pero las herramientas y
los comandos presentes en el sistema puede ser
adoptado para su uso por los diseñadores del
paisaje, topógrafos, ingenieros civiles y la
construcción

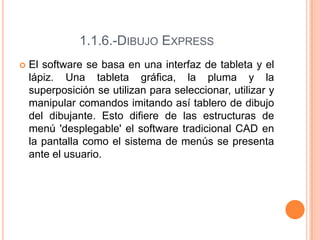

10. 1.1.6.-DIBUJO EXPRESS
 El software se basa en una interfaz de tableta y el
lápiz. Una tableta gráfica, la pluma y la
superposición se utilizan para seleccionar, utilizar y
manipular comandos imitando así tablero de dibujo
del dibujante. Esto difiere de las estructuras de
menú 'desplegable' el software tradicional CAD en
la pantalla como el sistema de menús se presenta
ante el usuario.

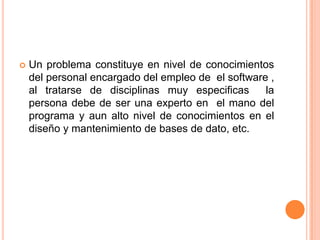

11.  Un problema constituye en nivel de conocimientos
del personal encargado del empleo de el software ,
al tratarse de disciplinas muy especificas la
persona debe de ser una experto en el mano del
programa y aun alto nivel de conocimientos en el
diseño y mantenimiento de bases de dato, etc.

12. 2.- APLICACIONES CIM
 Computadores Industriales. Son maquinas de
procesamiento de información, diseñadas
especialmente para aplicaciones industriales que
tienen algunas ventajas como: mayor velocidad de
procesamiento, mayor número de puertos de
entrada y salida, mayor resistencia en ambientes
hostiles. Pero la principal desventaja de estos es su
costo.

13. APLICACIONES CIM

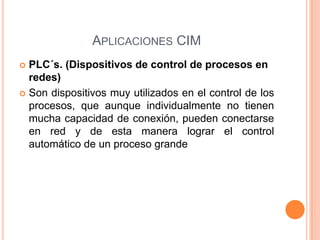

 PLC´s. (Dispositivos de control de procesos en
redes)
 Son dispositivos muy utilizados en el control de los
procesos, que aunque individualmente no tienen
mucha capacidad de conexión, pueden conectarse
en red y de esta manera lograr el control
automático de un proceso grande

14. APLICACIONES CIM

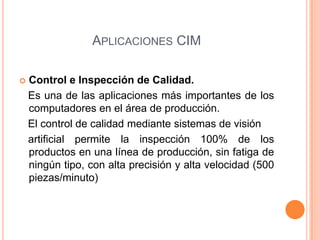

 Control e Inspección de Calidad.
Es una de las aplicaciones más importantes de los
computadores en el área de producción.
El control de calidad mediante sistemas de visión
artificial permite la inspección 100% de los
productos en una línea de producción, sin fatiga de
ningún tipo, con alta precisión y alta velocidad (500
piezas/minuto)

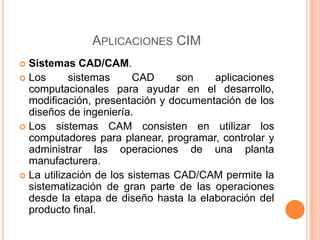

15. APLICACIONES CIM
 Sistemas CAD/CAM.
 Los sistemas CAD son aplicaciones
computacionales para ayudar en el desarrollo,
modificación, presentación y documentación de los
diseños de ingeniería.
 Los sistemas CAM consisten en utilizar los
computadores para planear, programar, controlar y
administrar las operaciones de una planta
manufacturera.
 La utilización de los sistemas CAD/CAM permite la
sistematización de gran parte de las operaciones
desde la etapa de diseño hasta la elaboración del
producto final.

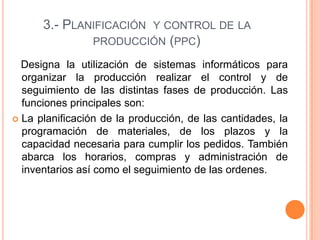

16. 3.- PLANIFICACIÓN Y CONTROL DE LA
PRODUCCIÓN (PPC)
Designa la utilización de sistemas informáticos para
organizar la producción realizar el control y de
seguimiento de las distintas fases de producción. Las
funciones principales son:
 La planificación de la producción, de las cantidades, la
programación de materiales, de los plazos y la
capacidad necesaria para cumplir los pedidos. También
abarca los horarios, compras y administración de
inventarios así como el seguimiento de las ordenes.

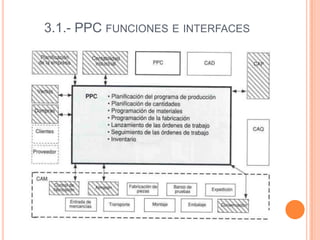

17. 3.1.- PPC FUNCIONES E INTERFACES

18. 3.2.-PPC ESTRUCTURA INTERNA

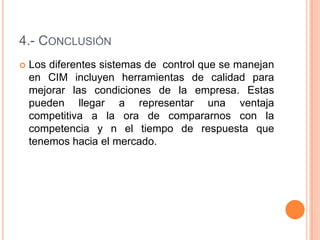

19. 4.- CONCLUSIÓN
 Los diferentes sistemas de control que se manejan
en CIM incluyen herramientas de calidad para
mejorar las condiciones de la empresa. Estas
pueden llegar a representar una ventaja
competitiva a la ora de compararnos con la
competencia y n el tiempo de respuesta que
tenemos hacia el mercado.
