El documento trata sobre los conceptos básicos de metrología, incluyendo sistemas de unidades, mediciones, instrumentos de medición, calibración y normalización. Explica términos como magnitudes, unidades, errores, precisión e incertidumbre. También describe los diferentes tipos de patrones de medición y la importancia de la metrología para la ciencia y la tecnología.

1. Trabajo de investigación unidad 1 República bolivariana de Venezuela Ministerio del poder popular para la defensa Universidad nacional experimental politécnica de las fuerza armada Curso del 7mo semestre de instrumentación para las telecomunicaciones Integrantes: Marcy López Ildemaro Rujano Sección 002

2. Índice de contenido Metrología Requerimientos del sistema de calidad Mediciones adecuadas Modelo básico de instrumentación Sistema internacional de unidades Sistema de unidades de medición Magnitudes y unidades Resultados de medición Instrumentos de medición Características de los instrumentos de medición Patrones de medición Error e incertidumbre Precisión Calibración Normalización

3. Metrología - metros: medida -logos: tratado Ciencia que trata de las medidas, los sistemas de unidades adoptados y los instrumentos utilizados para efectuar e interpretarlas Esencial para el desarrollo del comercio la tecnología y la ciencia.

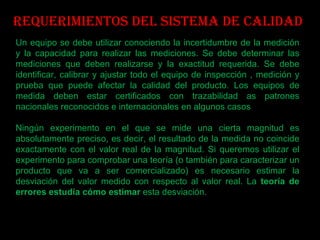

4. Requerimientos del sistema de calidad Un equipo se debe utilizar conociendo la incertidumbre de la medición y la capacidad para realizar las mediciones. Se debe determinar las mediciones que deben realizarse y la exactitud requerida. Se debe identificar, calibrar y ajustar todo el equipo de inspección , medición y prueba que puede afectar la calidad del producto. Los equipos de medida deben estar certificados con trazabilidad as patrones nacionales reconocidos e internacionales en algunos casos Ningún experimento en el que se mide una cierta magnitud es absolutamente preciso, es decir, el resultado de la medida no coincide exactamente con el valor real de la magnitud. Si queremos utilizar el experimento para comprobar una teoría (o también para caracterizar un producto que va a ser comercializado) es necesario estimar la desviación del valor medido con respecto al valor real. La teoría de errores estudia cómo estimar esta desviación.

5. Mediciones adecuadas ¿Por qué? Como elemento del sistema de calidad ¿Para que? Para asegurar la calidad de las mediciones ¿Quién? El responsable del sistema de medición es la organización y los individuos involucrados en el mismo: Operarios usuarios, clientes, etc. ¿Cómo? Con los conocimientos sugeridos en las normas NTC-ISO-IEC 17025

6. Modelo básico de instrumentación Proceso físico Instrumentos físicos de medición variables Sensor de medición X Señal variable S Display M Lectura final o medición

7. Sistema internacional de unidades

8. Sistema de unidades de medición

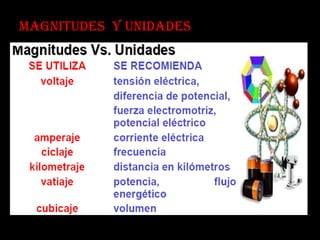

9. Magnitudes y unidades

10. Magnitud (medible): atributo de un fenómeno, cuerpo o sustancia que puede ser distinguido cualitativamente y determinado cuantitativamente Sistema de magnitudes: conjunto de magnitudes, en un sentido general, entre las cuales existen relaciones definidas Magnitud de base: una de las magnitudes que en un sistema de magnitudes, se aceptan por convención como funcionalmente independientes unas de otras Magnitud derivada: magnitud definida en un sistema de magnitudes, en función de las magnitudes de base de ese sistema. Dimensión de una magnitud : expresión que representa una magnitud de un sistema de magnitudes como el producto de factores que representan una potencia de las magnitudes de base de ese sistema Magnitud de dimensión uno (magnitud a dimensional ): magnitud cuya expresión dimensional, en función de las dimensiones de base, tiene sus exponentes reducidos a cero Magnitudes

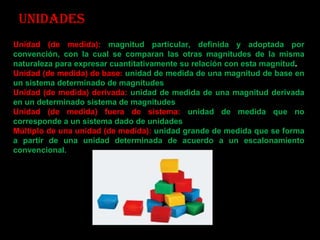

11. Unidad (de medida): magnitud particular, definida y adoptada por convención, con la cual se comparan las otras magnitudes de la misma naturaleza para expresar cuantitativamente su relación con esta magnitud . Unidad (de medida) de base: unidad de medida de una magnitud de base en un sistema determinado de magnitudes Unidad (de medida) derivada: unidad de medida de una magnitud derivada en un determinado sistema de magnitudes Unidad (de medida) fuera de sistema: unidad de medida que no corresponde a un sistema dado de unidades Múltiplo de una unidad (de medida): unidad grande de medida que se forma a partir de una unidad determinada de acuerdo a un escalonamiento convencional. unidades

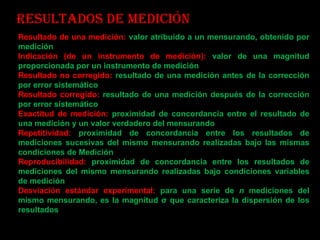

12. Resultados de medición Resultado de una medición: valor atribuido a un mensurando, obtenido por medición Indicación (de un instrumento de medición): valor de una magnitud proporcionada por un instrumento de medición Resultado no corregido: resultado de una medición antes de la corrección por error sistemático Resultado corregido: resultado de una medición después de la corrección por error sistemático Exactitud de medición: proximidad de concordancia entre el resultado de una medición y un valor verdadero del mensurando Repetitividad: proximidad de concordancia entre los resultados de mediciones sucesivas del mismo mensurando realizadas bajo las mismas condiciones de Medición Reproducibilidad: proximidad de concordancia entre los resultados de mediciones del mismo mensurando realizadas bajo condiciones variables de medición Desviación estándar experimental: para una serie de n mediciones del mismo mensurando, es la magnitud σ que caracteriza la dispersión de los resultados

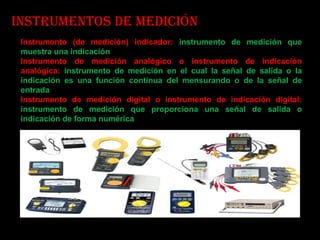

13. Instrumentos de medición Instrumento (de medición) indicador: instrumento de medición que muestra una indicación Instrumento de medición analógico o instrumento de indicación analógica: instrumento de medición en el cual la señal de salida o la indicación es una función continua del mensurando o de la señal de entrada Instrumento de medición digital o instrumento de indicación digital: instrumento de medición que proporciona una señal de salida o indicación de forma numérica

14. Características de los instrumentos de medición Dos características importantes de un instrumento de medida son la precisión y la sensibilidad. Enumeramos el resto de las características mas importantes : Exactitud y precisión Error Corrección Resolución Sensibilidad Gama y escala Banda de frecuencia Linealidad eficiencia

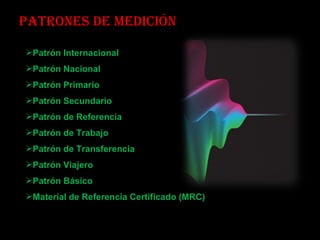

15. Patrones de medición Patrón Internacional Patrón Nacional Patrón Primario Patrón Secundario Patrón de Referencia Patrón de Trabajo Patrón de Transferencia Patrón Viajero Patrón Básico Material de Referencia Certificado (MRC)

16. Error e incertidumbre ERROR: Desviación a partir del valor real de la variable medida. Una medida del error es la incertidumbre, diferencia entre los valores máximo y mínimo obtenidos en una serie de lecturas sobre una misma dimensión constante E=I-V E = error, I = valor indicado, V= valor verdadero INCERTIDUMBRES La incertidumbre se calcula de forma diferente dependiendo de si el valor de la magnitud se observa directamente en un instrumento de medida (medida directa) o si se obtiene manipulando matemáticamente una o varias medidas directas (medida indirecta ).

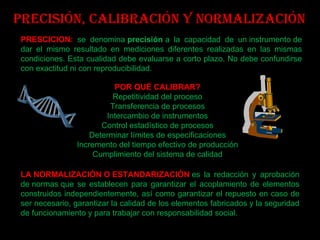

17. Precisión, Calibración y Normalización POR QUÉ CALIBRAR? Repetitividad del proceso Transferencia de procesos Intercambio de instrumentos Control estadístico de procesos Determinar límites de especificaciones Incremento del tiempo efectivo de producción Cumplimiento del sistema de calidad PRESCICION: se denomina precisión a la capacidad de un instrumento de dar el mismo resultado en mediciones diferentes realizadas en las mismas condiciones. Esta cualidad debe evaluarse a corto plazo. No debe confundirse con exactitud ni con reproducibilidad. LA NORMALIZACIÓN O ESTANDARIZACIÓN es la redacción y aprobación de normas que se establecen para garantizar el acoplamiento de elementos construidos independientemente, así como garantizar el repuesto en caso de ser necesario, garantizar la calidad de los elementos fabricados y la seguridad de funcionamiento y para trabajar con responsabilidad social.

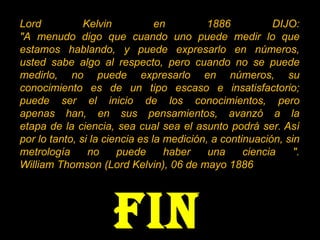

18. Lord Kelvin en 1886 DIJO: "A menudo digo que cuando uno puede medir lo que estamos hablando, y puede expresarlo en números, usted sabe algo al respecto, pero cuando no se puede medirlo, no puede expresarlo en números, su conocimiento es de un tipo escaso e insatisfactorio; puede ser el inicio de los conocimientos, pero apenas han, en sus pensamientos, avanzó a la etapa de la ciencia, sea cual sea el asunto podrá ser. Así por lo tanto, si la ciencia es la medición, a continuación, sin metrología no puede haber una ciencia ". William Thomson (Lord Kelvin), 06 de mayo 1886 FIN
