1. XIMENA PARRA
ALVAREZ
8-2

2. TIPOS DE POLEAS Y SUS APLICACIONES

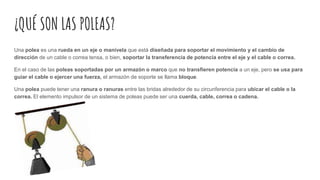

3. ¿QUÉ SON LAS POLEAS?
Una polea es una rueda en un eje o manivela que está diseñada para soportar el movimiento y el cambio de
dirección de un cable o correa tensa, o bien, soportar la transferencia de potencia entre el eje y el cable o correa.
En el caso de las poleas soportadas por un armazón o marco que no transfieren potencia a un eje, pero se usa para
guiar el cable o ejercer una fuerza, el armazón de soporte se llama bloque.
Una polea puede tener una ranura o ranuras entre las bridas alrededor de su circunferencia para ubicar el cable o la
correa. El elemento impulsor de un sistema de poleas puede ser una cuerda, cable, correa o cadena.

4. ¿CUÁL ES EL ORIGEN DE LAS POLEAS?
No se sabe quién inventó la polea ni cuándo; la evidencia más temprana de poleas se remonta al Antiguo Egipto en la
Duodécima Dinastía (1991-1802 a. C.) y Mesopotamia a principios del segundo milenio a. C.
En el Egipto romano, Herón de Alejandría (c. 10-70 d. C.) identificó la polea como una de las 6 máquinas simples
utilizadas para levantar pesas. Las poleas se ensamblan para formar un bloque y un aparejo con el fin de proporcionar
una ventaja mecánica para aplicar grandes fuerzas.
Las poleas también se ensamblan como parte de transmisiones por correa y cadena para transmitir potencia de un eje
giratorio a otro. “Vidas paralelas” de Plutarco relata una escena en la que Arquímedes demostró la eficacia de las
poleas compuestas y el sistema de bloqueo y aparejo utilizando una para tirar de un barco completamente cargado
hacia él como si se deslizara a través del agua.

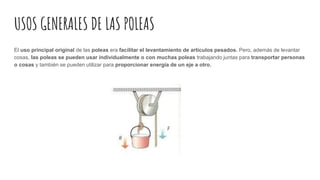

5. USOS GENERALES DE LAS POLEAS
El uso principal original de las poleas era facilitar el levantamiento de artículos pesados. Pero, además de levantar
cosas, las poleas se pueden usar individualmente o con muchas poleas trabajando juntas para transportar personas
o cosas y también se pueden utilizar para proporcionar energía de un eje a otro.

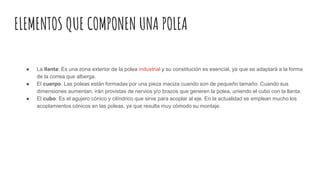

6. ELEMENTOS QUE COMPONEN UNA POLEA
● La llanta: Es una zona exterior de la polea industrial y su constitución es esencial, ya que se adaptará a la forma
de la correa que alberga.
● El cuerpo: Las poleas están formadas por una pieza maciza cuando son de pequeño tamaño. Cuando sus
dimensiones aumentan, irán provistas de nervios y/o brazos que generen la polea, uniendo el cubo con la llanta.
● El cubo: Es el agujero cónico y cilíndrico que sirve para acoplar al eje. En la actualidad se emplean mucho los
acoplamientos cónicos en las poleas, ya que resulta muy cómodo su montaje.

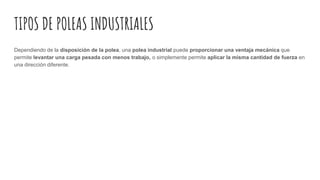

7. TIPOS DE POLEAS INDUSTRIALES
Dependiendo de la disposición de la polea, una polea industrial puede proporcionar una ventaja mecánica que
permite levantar una carga pesada con menos trabajo, o simplemente permite aplicar la misma cantidad de fuerza en
una dirección diferente.

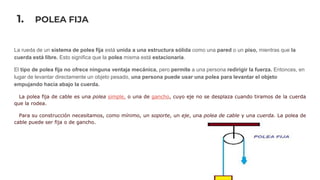

8. 1. POLEA FIJA
La rueda de un sistema de polea fija está unida a una estructura sólida como una pared o un piso, mientras que la
cuerda está libre. Esto significa que la polea misma está estacionaria.
El tipo de polea fija no ofrece ninguna ventaja mecánica, pero permite a una persona redirigir la fuerza. Entonces, en
lugar de levantar directamente un objeto pesado, una persona puede usar una polea para levantar el objeto
empujando hacia abajo la cuerda.
La polea fija de cable es una polea simple, o una de gancho, cuyo eje no se desplaza cuando tiramos de la cuerda
que la rodea.
Para su construcción necesitamos, como mínimo, un soporte, un eje, una polea de cable y una cuerda. La polea de
cable puede ser fija o de gancho.

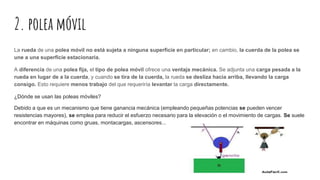

9. 2. polea móvil
La rueda de una polea móvil no está sujeta a ninguna superficie en particular; en cambio, la cuerda de la polea se
une a una superficie estacionaria.
A diferencia de una polea fija, el tipo de polea móvil ofrece una ventaja mecánica. Se adjunta una carga pesada a la
rueda en lugar de a la cuerda, y cuando se tira de la cuerda, la rueda se desliza hacia arriba, llevando la carga
consigo. Esto requiere menos trabajo del que requeriría levantar la carga directamente.
¿Dónde se usan las poleas móviles?
Debido a que es un mecanismo que tiene ganancia mecánica (empleando pequeñas potencias se pueden vencer
resistencias mayores), se emplea para reducir el esfuerzo necesario para la elevación o el movimiento de cargas. Se suele
encontrar en máquinas como gruas, montacargas, ascensores...

10. 3. polea compuesta
Una polea compuesta consta de una polea fija y una polea móvil,
combinando los beneficios de cada una de ellas. En una polea
compuesta, el peso está sujeto a la rueda de una polea móvil, que a su
vez está atada a una cuerda unida a una polea fija.
Con una polea de tipo compuesta puede redirigir la dirección requerida
de la fuerza, así como la carga de trabajo total para la fuerza.
Generalmente este punto es el objeto a mover, ya que la combinación
compuesta sirve para la elevación o movimiento de cargas. Más allá de
esa utilidad, la polea compuesta permite trasladar objetos que se
encuentran a una mayor distancia del individuo o del elemento que ejerce la
fuerza.

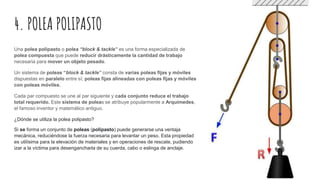

11. 4. POLEA POLIPASTO
Una polea polipasto o polea “block & tackle” es una forma especializada de
polea compuesta que puede reducir drásticamente la cantidad de trabajo
necesaria para mover un objeto pesado.
Un sistema de poleas “block & tackle” consta de varias poleas fijas y móviles
dispuestas en paralelo entre sí; poleas fijas alineadas con poleas fijas y móviles
con poleas móviles.
Cada par compuesto se une al par siguiente y cada conjunto reduce el trabajo
total requerido. Este sistema de poleas se atribuye popularmente a Arquímedes,
el famoso inventor y matemático antiguo.
¿Dónde se utiliza la polea polipasto?
Si se forma un conjunto de poleas (polipasto) puede generarse una ventaja
mecánica, reduciéndose la fuerza necesaria para levantar un peso. Esta propiedad
es utilísima para la elevación de materiales y en operaciones de rescate, pudiendo
izar a la víctima para desengancharla de su cuerda, cabo o eslinga de anclaje.

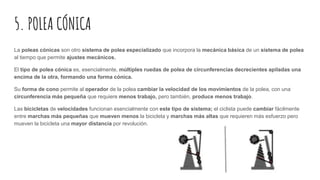

12. 5. POLEA CÓNICA
La poleas cónicas son otro sistema de polea especializado que incorpora la mecánica básica de un sistema de polea
al tiempo que permite ajustes mecánicos.
El tipo de polea cónica es, esencialmente, múltiples ruedas de polea de circunferencias decrecientes apiladas una
encima de la otra, formando una forma cónica.
Su forma de cono permite al operador de la polea cambiar la velocidad de los movimientos de la polea, con una
circunferencia más pequeña que requiere menos trabajo, pero también, produce menos trabajo.
Las bicicletas de velocidades funcionan esencialmente con este tipo de sistema; el ciclista puede cambiar fácilmente
entre marchas más pequeñas que mueven menos la bicicleta y marchas más altas que requieren más esfuerzo pero
mueven la bicicleta una mayor distancia por revolución.

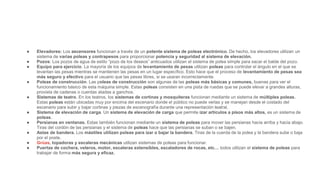

13. ● Elevadores: Los ascensores funcionan a través de un potente sistema de poleas electrónico. De hecho, los elevadores utilizan un
sistema de varias poleas y contrapesos para proporcionar potencia y seguridad al sistema de elevación.
● Pozos: Los pozos de agua de estilo “pozo de los deseos” anticuados utilizan el sistema de polea simple para sacar el balde del pozo.
● Equipo para ejercicio. La mayoría de los equipos de levantamiento de pesas utilizan poleas para controlar el ángulo en el que se
levantan las pesas mientras se mantienen las pesas en un lugar específico. Esto hace que el proceso de levantamiento de pesas sea
más seguro y efectivo para el usuario que las pesas libres, si se usaran incorrectamente.
● Poleas de construcción. Las poleas de construcción son algunas de las poleas más básicas y comunes, buenas para ver el
funcionamiento básico de esta máquina simple. Estas poleas consisten en una pista de ruedas que se puede elevar a grandes alturas,
provista de cadenas o cuerdas atadas a ganchos.
● Sistemas de teatro. En los teatros, los sistemas de cortinas y mosquiteras funcionan mediante un sistema de múltiples poleas.
Estas poleas están ubicadas muy por encima del escenario donde el público no puede verlas y se manejan desde el costado del
escenario para subir y bajar cortinas y piezas de escenografía durante una representación teatral.
● Sistema de elevación de carga. Un sistema de elevación de carga que permite izar artículos a pisos más altos, es un sistema de
poleas.
● Persianas en ventanas. Estas también funcionan mediante un sistema de poleas para mover las persianas hacia arriba y hacia abajo.
Tiras del cordón de las persianas y el sistema de poleas hace que las persianas se suban o se bajen.
● Astas de bandera. Los mástiles utilizan poleas para izar o bajar la bandera. Tiras de la cuerda de la polea y la bandera sube o baja
por el poste.
● Grúas, topadoras y escaleras mecánicas utilizan sistemas de poleas para funcionar.
● Puertas de cochera, veleros, motor, escaleras extensibles, escaladores de rocas, etc… todos utilizan el sistema de poleas para
trabajar de forma más segura y eficaz.

14. EJEMPLOS DE POLEAS EN LA VIDA COTIDIANA
● Elevadores: Los ascensores funcionan a través de un potente sistema de poleas electrónico. De hecho, los elevadores utilizan un
sistema de varias poleas y contrapesos para proporcionar potencia y seguridad al sistema de elevación.
● Pozos: Los pozos de agua de estilo “pozo de los deseos” anticuados utilizan el sistema de polea simple para sacar el balde del pozo.
● Equipo para ejercicio. La mayoría de los equipos de levantamiento de pesas utilizan poleas para controlar el ángulo en el que se
levantan las pesas mientras se mantienen las pesas en un lugar específico. Esto hace que el proceso de levantamiento de pesas sea
más seguro y efectivo para el usuario que las pesas libres, si se usaran incorrectamente.
● Poleas de construcción. Las poleas de construcción son algunas de las poleas más básicas y comunes, buenas para ver el
funcionamiento básico de esta máquina simple. Estas poleas consisten en una pista de ruedas que se puede elevar a grandes alturas,
provista de cadenas o cuerdas atadas a ganchos.
● Sistemas de teatro. En los teatros, los sistemas de cortinas y mosquiteras funcionan mediante un sistema de múltiples poleas.
Estas poleas están ubicadas muy por encima del escenario donde el público no puede verlas y se manejan desde el costado del
escenario para subir y bajar cortinas y piezas de escenografía durante una representación teatral.
● Sistema de elevación de carga. Un sistema de elevación de carga que permite izar artículos a pisos más altos, es un sistema de
poleas.
● Persianas en ventanas. Estas también funcionan mediante un sistema de poleas para mover las persianas hacia arriba y hacia abajo.
Tiras del cordón de las persianas y el sistema de poleas hace que las persianas se suban o se bajen.
● Astas de bandera. Los mástiles utilizan poleas para izar o bajar la bandera. Tiras de la cuerda de la polea y la bandera sube o baja
por el poste.
● Grúas, topadoras y escaleras mecánicas utilizan sistemas de poleas para funcionar.
● Puertas de cochera, veleros, motor, escaleras extensibles, escaladores de rocas, etc… todos utilizan el sistema de poleas para
trabajar de forma más segura y eficaz.

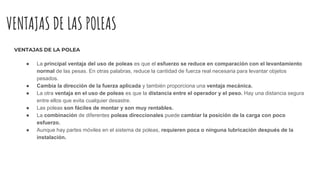

15. VENTAJAS DE LAS POLEAS
VENTAJAS DE LA POLEA
● La principal ventaja del uso de poleas es que el esfuerzo se reduce en comparación con el levantamiento
normal de las pesas. En otras palabras, reduce la cantidad de fuerza real necesaria para levantar objetos
pesados.
● Cambia la dirección de la fuerza aplicada y también proporciona una ventaja mecánica.
● La otra ventaja en el uso de poleas es que la distancia entre el operador y el peso. Hay una distancia segura
entre ellos que evita cualquier desastre.
● Las poleas son fáciles de montar y son muy rentables.
● La combinación de diferentes poleas direccionales puede cambiar la posición de la carga con poco
esfuerzo.
● Aunque hay partes móviles en el sistema de poleas, requieren poca o ninguna lubricación después de la
instalación.

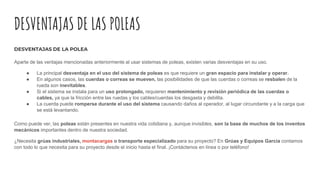

16. DESVENTAJAS DE LAS POLEAS
DESVENTAJAS DE LA POLEA
Aparte de las ventajas mencionadas anteriormente al usar sistemas de poleas, existen varias desventajas en su uso.
● La principal desventaja en el uso del sistema de poleas es que requiere un gran espacio para instalar y operar.
● En algunos casos, las cuerdas o correas se mueven, las posibilidades de que las cuerdas o correas se resbalen de la
rueda son inevitables.
● Si el sistema se instala para un uso prolongado, requieren mantenimiento y revisión periódica de las cuerdas o
cables, ya que la fricción entre las ruedas y los cables/cuerdas los desgasta y debilita.
● La cuerda puede romperse durante el uso del sistema causando daños al operador, al lugar circundante y a la carga que
se está levantando.
Como puede ver, las poleas están presentes en nuestra vida cotidiana y, aunque invisibles, son la base de muchos de los inventos
mecánicos importantes dentro de nuestra sociedad.
