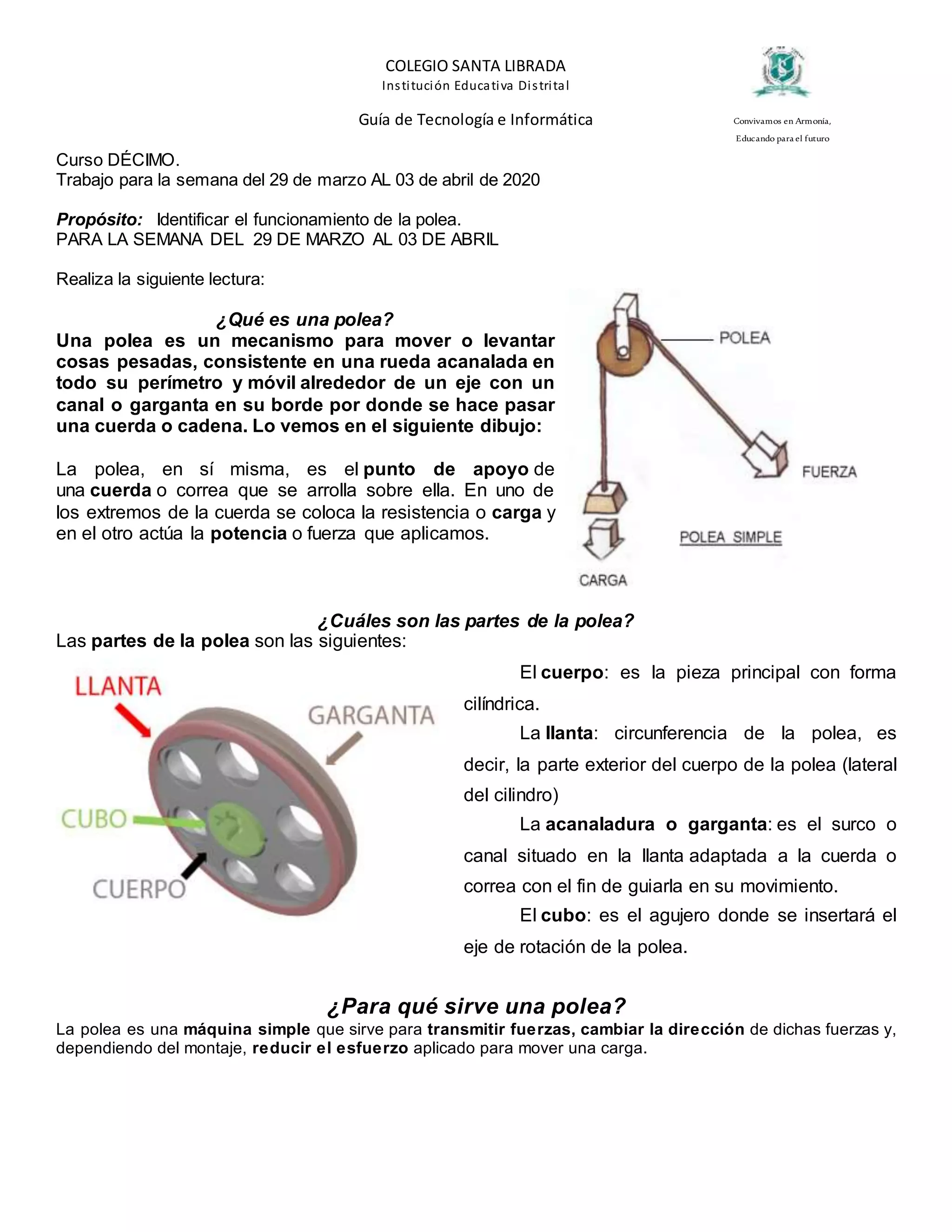

1. COLEGIO SANTA LIBRADA
Institución Educativa Distrital
Guía de Tecnología e Informática
Curso DÉCIMO.
Trabajo para la semana del 29 de marzo AL 03 de abril de 2020
Propósito: Identificar el funcionamiento de la polea.
PARA LA SEMANA DEL 29 DE MARZO AL 03 DE ABRIL
Realiza la siguiente lectura:
¿Qué es una polea?
Una polea es un mecanismo para mover o levantar
cosas pesadas, consistente en una rueda acanalada en
todo su perímetro y móvil alrededor de un eje con un
canal o garganta en su borde por donde se hace pasar
una cuerda o cadena. Lo vemos en el siguiente dibujo:
La polea, en sí misma, es el punto de apoyo de
una cuerda o correa que se arrolla sobre ella. En uno de
los extremos de la cuerda se coloca la resistencia o carga y
en el otro actúa la potencia o fuerza que aplicamos.
¿Cuáles son las partes de la polea?
Las partes de la polea son las siguientes:
 El cuerpo: es la pieza principal con forma
cilíndrica.
 La llanta: circunferencia de la polea, es
decir, la parte exterior del cuerpo de la polea (lateral
del cilindro)
 La acanaladura o garganta: es el surco o
canal situado en la llanta adaptada a la cuerda o
correa con el fin de guiarla en su movimiento.
 El cubo: es el agujero donde se insertará el
eje de rotación de la polea.
¿Para qué sirve una polea?
La polea es una máquina simple que sirve para transmitir fuerzas, cambiar la dirección de dichas fuerzas y,
dependiendo del montaje, reducir el esfuerzo aplicado para mover una carga.
Convivamos en Armonía,
Educando para el futuro

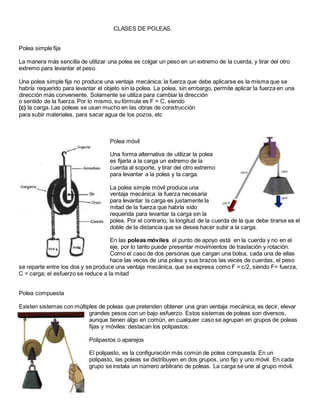

2. CLASES DE POLEAS.
Polea simple fija
La manera más sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro
extremo para levantar el peso.
Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se
habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una
dirección más conveniente. Solamente se utiliza para cambiar la dirección
o sentido de la fuerza. Por lo mismo, su fórmula es F = C, siendo
(c) la carga. Las poleas se usan mucho en las obras de construcción
para subir materiales, para sacar agua de los pozos, etc
Polea móvil
Una forma alternativa de utilizar la polea
es fijarla a la carga un extremo de la
cuerda al soporte, y tirar del otro extremo
para levantar a la polea y la carga.
La polea simple móvil produce una
ventaja mecánica: la fuerza necesaria
para levantar la carga es justamente la
mitad de la fuerza que habría sido
requerida para levantar la carga sin la
polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el
doble de la distancia que se desea hacer subir a la carga.
En las poleas móviles el punto de apoyo está en la cuerda y no en el
eje, por lo tanto puede presentar movimientos de traslación y rotación.
Como el caso de dos personas que cargan una bolsa, cada una de ellas
hace las veces de una polea y sus brazos las veces de cuerdas, el peso
se reparte entre los dos y se produce una ventaja mecánica, que se expresa como F = c/2, siendo F= fuerza,
C = carga; el esfuerzo se reduce a la mitad
Polea compuesta
Existen sistemas con múltiples de poleas que pretenden obtener una gran ventaja mecánica, es decir, elevar
grandes pesos con un bajo esfuerzo. Estos sistemas de poleas son diversos,
aunque tienen algo en común, en cualquier caso se agrupan en grupos de poleas
fijas y móviles: destacan los polipastos:
Polipastos o aparejos
El polipasto, es la configuración más común de polea compuesta. En un
polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada
grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil.

3. Dentro de los polipastos podemos encontrar dos diferentes:
 Aparejo potencial:Esta compuesto por una polea fija y 2 o mas poleas móviles, aun que este tipo es
muy útil tiene una desventaja y esta es que la altura máxima de levantamiento esta dada por la
distancia de las dos primeras poleas (la fija y primer móvil). (figura de arriba)
 Aparejo factorial: Cuenta con un numero par de poleas, la mitad son fijas y la otra mitad son móviles,
la fuerza que se tiene que emplear depende de cuantas poleas móviles se coloquen.(figura de abajo)
Por la forma de sus ranuras
Esta clasificación es bastante sencilla, ya que están pensadas para dos diferentes objetos de
transmisión, para cuerdas y para bandas.
 Para cuerdas: Solo existe un tipo de ranura y es semicircular
 Para bandas: Encontramos tres tipos diferentes de ranuras las estriadas, planas y trapezoides. Cada
una de estas pensada para acoplarse correctamente a las diferentes formas de las bandas que se
utilizan.
POLEAS CONCORREA
El sistema de poleas con correa más simple consiste en dos poleas situadas a cierta distancia, que giran a la
vez por el efecto de rozamiento de una correa con ambas poleas. Estas correas pueden ser de cintas de
cuero, flexibles y resistentes. Este es un sistema de transmisión circular puesto que ambas poleas poseen
movimiento circular. En base a esto distinguimos claramente los
siguientes elementos:
 la polea matriz.
 polea conducida
 la correa de transmisión


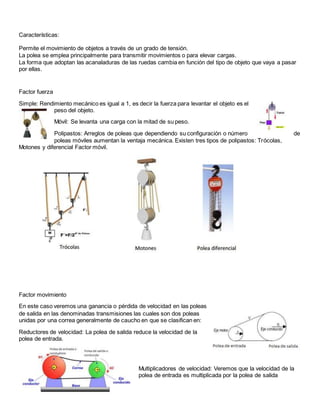

4. Características:
Permite el movimiento de objetos a través de un grado de tensión.
La polea se emplea principalmente para transmitir movimientos o para elevar cargas.
La forma que adoptan las acanaladuras de las ruedas cambia en función del tipo de objeto que vaya a pasar
por ellas.
Factor fuerza
Simple: Rendimiento mecánico es igual a 1, es decir la fuerza para levantar el objeto es el
peso del objeto.
Móvil: Se levanta una carga con la mitad de su peso.
Polipastos: Arreglos de poleas que dependiendo su configuración o número de
poleas móviles aumentan la ventaja mecánica. Existen tres tipos de polipastos: Trócolas,
Motones y diferencial Factor móvil.
Factor movimiento
En este caso veremos una ganancia o pérdida de velocidad en las poleas
de salida en las denominadas transmisiones las cuales son dos poleas
unidas por una correa generalmente de caucho en que se clasifican en:
Reductores de velocidad: La polea de salida reduce la velocidad de la
polea de entrada.
Multiplicadores de velocidad: Veremos que la velocidad de la
polea de entrada es multiplicada por la polea de salida

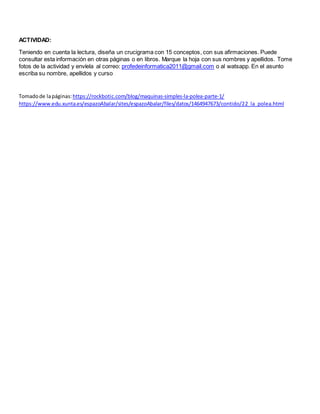

5. ACTIVIDAD:
Teniendo en cuenta la lectura, diseña un crucigrama con 15 conceptos, con sus afirmaciones. Puede
consultar esta información en otras páginas o en libros. Marque la hoja con sus nombres y apellidos. Tome
fotos de la actividad y envíela al correo: profedeinformatica2011@gmail.com o al watsapp. En el asunto
escriba su nombre, apellidos y curso
