Este documento describe la historia, definición y tipos de poleas. Explica que las poleas se usan para transmitir fuerza y cambiar su dirección, y que pueden combinarse en sistemas como polipastos para reducir la fuerza necesaria para mover un objeto. Describe cuatro tipos básicos de poleas: simple fija, móvil, compuesta y polipastos. También explica cómo funcionan los sistemas de poleas con correa y da ejemplos de objetos que usan poleas como lavadoras, taladros y ascensores.
Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.
Según la definición de Hatón de la Goupillière, «la polea es el punto de apoyo de una cuerda que moviéndose se arrolla sobre ella sin dar una vuelta completa»1 actuando en uno de sus extremos la resistencia y en otro la potencia.
Una polea es una máquina simple, un dispositivo mecánico de tracción, que sirve para transmitir una fuerza. Además, formando conjuntos —aparejos o polipastos— sirve para reducir la magnitud de la fuerza necesaria para mover un peso.
Según la definición de Hatón de la Goupillière, «la polea es el punto de apoyo de una cuerda que moviéndose se arrolla sobre ella sin dar una vuelta completa»1 actuando en uno de sus extremos la resistencia y en otro la potencia.
Contenido
1.Poleas fijas
2.Poleas móviles
3.Polipasto potencial
4.Polipasto exponencial
5.Maquinas que utilizan poleas.
Poleas fijas
La manera más sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
Poleas móviles
Una forma alternativa de utilizar la polea es fijarla a la carga un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
Polipasto
El polipasto (del latín polyspaston, y éste del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil
Polipasto potencial
Es una máquina utilizada para mover en forma ascendente o descendente, elementos cuyo elevado peso, impide que sea movido por la fuerza de un humano sin ayuda mecánica. Básicamente consta de una polea anclada a una superficie que se encuentre a mayor altura que el elemento que se desea mover. Esta polea es enhebrada por una soga, una maroma, una cadena o un cable de acero, que en un extremo está anclado a la misma superficie que la polea, pero que en su recorrido abraza a una segunda polea, y cuyo otro extremo es en el que se realiza la fuerza de tracción (acción). Esta segunda polea es del tipo flotante, y de su centro, pende una segunda soga, maroma, cadena o cable de acero, que posee su otro extremo anclado a la superficie antes mencionada.
gracias.
Contenido
1.Poleas fijas
2.Poleas móviles
3.Polipasto potencial
4.Polipasto exponencial
5.Maquinas que utilizan poleas.
Poleas fijas
La manera más sencilla de utilizar una polea es colgar un peso en un extremo de la cuerda, y tirar del otro extremo para levantar el peso. Una polea simple fija no produce una ventaja mecánica: la fuerza que debe aplicarse es la misma que se habría requerido para levantar el objeto sin la polea. La polea, sin embargo, permite aplicar la fuerza en una dirección más conveniente.
Poleas móviles
Una forma alternativa de utilizar la polea es fijarla a la carga un extremo de la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la carga. La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para levantar la carga es justamente la mitad de la fuerza que habría sido requerida para levantar la carga sin la polea. Por el contrario, la longitud de la cuerda de la que debe tirarse es el doble de la distancia que se desea hacer subir a la carga.
Polipasto
El polipasto (del latín polyspaston, y éste del griego πολύσπαστον), es la configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une al grupo móvil
Polipasto potencial
Es una máquina utilizada para mover en forma ascendente o descendente, elementos cuyo elevado peso, impide que sea movido por la fuerza de un humano sin ayuda mecánica. Básicamente consta de una polea anclada a una superficie que se encuentre a mayor altura que el elemento que se desea mover. Esta polea es enhebrada por una soga, una maroma, una cadena o un cable de acero, que en un extremo está anclado a la misma superficie que la polea, pero que en su recorrido abraza a una segunda polea, y cuyo otro extremo es en el que se realiza la fuerza de tracción (acción). Esta segunda polea es del tipo flotante, y de su centro, pende una segunda soga, maroma, cadena o cable de acero, que posee su otro extremo anclado a la superficie antes mencionada.
gracias.
Las poleas son mecanismos formados por una rueda con un canal por el que pasa una cuerda. Cuando se tira de la cuerda la rueda gira alrededor de su eje. Se utilizan para mover un peso en un extremo de la cuerda y se tira del otro extremo.
2. CONTENIDO
1. Historia
2. Definición
3. Partes de la polea
4. Clases de poleas
a. Polea simple fija
b. Polea Móvil
c. Polea Compuesta
d. Polipastos o aparejos
5. Poleas con correa
6. Objetos que utilizan poleas
3. La nota histórica sobre su uso se debe a Plutarco, quien en su obra
Vidas paralelas ( c. 100 a. C) relata que Arquímedes, en la carta al
rey Hieron de Siracusa, a quien lo unía gran amistad, afirmo que
con una fuerza dada podía mover cualquier peso e incluso se jacto
de que existiera otra Tierra, yendo a ella podría mover esta,
Hieron, asombrado, solicito a Arquímedes que realizara una
demostración.
Acordaron que el objeto a mover fuera un barco de la armada del
rey, ya que Hieron creía que este no podría sacarse de la dársena y
llevarse a dique seco sin el empleo de un gran esfuerzo y
numerosos hombre. Según relata Plutarco, tras cargar el barco con
muchos pasajeros y con las bodegas repletas, Arquímedes se sentó
a cierta distancia y tirando de la cuerda alzo sin gran esfuerzo el
barco, sacándolo del agua tan derecho y estable como si aun
permaneciera en el mar.
4. DEFINICION
Una polea, es una máquina simple que sirve para
transmitir una fuerza. Se trata de una rueda,
generalmente maciza y acanalada en su borde, que, con
el curso de una cuerda o cable que se hace pasar por
el canal ("garganta"), se usa como elemento de
transmisión para cambiar la dirección del movimiento
en máquinas y mecanismos. Además, formando
conjuntos aparejos o polipastos sirve para reducir la
magnitud de la fuerza necesaria para mover un peso.
Según definición de Hatón de la Goupillière; la polea
es el punto de apoyo de una cuerda que moviéndose se
arrolla sobre ella sin dar una vuelta completa actuando
en uno de sus extremos la resistencia y en otro la
potencia
5. PARTES DE LA POLEA
Está compuesta por tres partes:
La llanta: Es la zona exterior de la polea y
su constitución es esencial, ya que se
adaptará a la forma de la correa que
alberga.
El cuerpo: Las poleas estarán formadas
por una pieza maciza cuando sean de
pequeño tamaño. Cuando sus dimensiones
aumentan, irán provistas de nervios y/o
brazos que generen la polea, uniendo el
cubo con la llanta.
El cubo: Es el agujero cónico y cilíndrico
que sirve para acoplar al eje. En la
actualidad se emplean mucho los
acoplamientos cónicos en las poleas, ya que
resulta muy cómodo su montaje y los
resultados de funcionamiento son
excelentes.

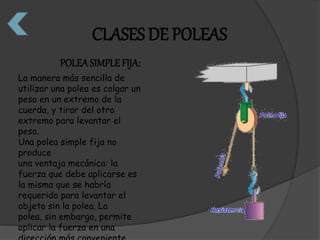

6. CLASES DE POLEAS
POLEA SIMPLE FIJA:
La manera más sencilla de
utilizar una polea es colgar un
peso en un extremo de la
cuerda, y tirar del otro
extremo para levantar el
peso.
Una polea simple fija no
produce
una ventaja mecánica: la
fuerza que debe aplicarse es
la misma que se habría
requerido para levantar el
objeto sin la polea. La
polea, sin embargo, permite
aplicar la fuerza en una
dirección más conveniente.
7. POLEA MOVIL
Una forma alternativa de utilizar la polea es fijarla a la carga un extremo de
la cuerda al soporte, y tirar del otro extremo para levantar a la polea y la
carga.
La polea simple móvil produce una ventaja mecánica: la fuerza necesaria para
levantar la carga es justamente la mitad de la fuerza que habría sido
requerida para levantar la carga sin la polea. Por el contrario, la longitud de
la cuerda de la que debe tirarse es el doble de la distancia que se desea
hacer subir a la carga.
8. POLEA COMPUESTA
Una forma alternativa de utilizar
la polea es fijarla a la carga un
extremo de la cuerda al soporte,
y tirar del otro extremo para
levantar a la polea y la carga.
La polea simple móvil produce una
ventaja mecánica: la fuerza
necesaria para levantar la carga
es justamente la mitad de la
fuerza que habría sido requerida
para levantar la carga sin la
polea. Por el contrario, la longitud
de la cuerda de la que debe
tirarse es el doble de la distancia
que se desea hacer subir a la
carga.
9. POLIPASTOS O APAREJOS
El polipasto, es la
configuración más común de
polea compuesta. En un
polipasto, las poleas se
distribuyen en dos grupos,
uno fijo y uno móvil. En cada
grupo se instala un número
arbitrario de poleas. La
carga se une al grupo móvil.
Se emplea en la elevación o
movimiento de cargas
siempre que queramos
realizar un esfuerzo menor
que el que tendríamos que
hacer levantando a pulso el
objeto.
10. POLEAS CON CORREA
El sistema de poleas con correa mas simple consiste en dos poleas situadas
a cierta distancia , que giran a la vez por el efecto de rozamiento de una
correa con ambas poleas . Estas correas pueden ser de cintas de cuero ,
flexibles y resistentes .Este es un sistema de transmisión circular puesto
que ambas poleas poseen movimiento circular . En base a esto distinguimos
claramente los siguiente elementos:
la polea matriz .
polea conducida
la correa de transmisión
11. OBJETOS QUE UTILIZAN POLEAS
- Lavadora
- Taladro de columna
- Máquina de coser
- Ascensor
- Máquinas para realizar ejercicios
- Teleférico
