Poleas y tipos de poleas

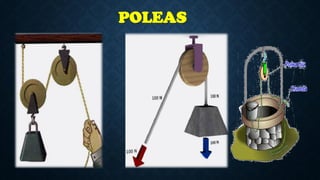

1. POLEAS

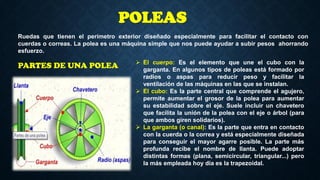

2. POLEAS
Ruedas que tienen el perímetro exterior diseñado especialmente para facilitar el contacto con
cuerdas o correas. La polea es una máquina simple que nos puede ayudar a subir pesos ahorrando
esfuerzo.
PARTES DE UNA POLEA  El cuerpo: Es el elemento que une el cubo con la
garganta. En algunos tipos de poleas está formado por
radios o aspas para reducir peso y facilitar la
ventilación de las máquinas en las que se instalan.
 El cubo: Es la parte central que comprende el agujero,
permite aumentar el grosor de la polea para aumentar
su estabilidad sobre el eje. Suele incluir un chavetero
que facilita la unión de la polea con el eje o árbol (para
que ambos giren solidarios).
 La garganta (o canal): Es la parte que entra en contacto
con la cuerda o la correa y está especialmente diseñada
para conseguir el mayor agarre posible. La parte más
profunda recibe el nombre de llanta. Puede adoptar
distintas formas (plana, semicircular, triangular...) pero
la más empleada hoy día es la trapezoidal.

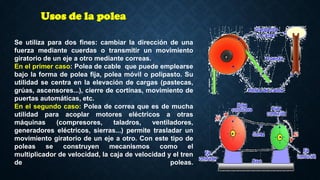

3. Se utiliza para dos fines: cambiar la dirección de una
fuerza mediante cuerdas o transmitir un movimiento
giratorio de un eje a otro mediante correas.
En el primer caso: Polea de cable que puede emplearse
bajo la forma de polea fija, polea móvil o polipasto. Su
utilidad se centra en la elevación de cargas (pastecas,
grúas, ascensores...), cierre de cortinas, movimiento de
puertas automáticas, etc.
En el segundo caso: Polea de correa que es de mucha
utilidad para acoplar motores eléctricos a otras
máquinas (compresores, taladros, ventiladores,
generadores eléctricos, sierras...) permite trasladar un
movimiento giratorio de un eje a otro. Con este tipo de
poleas se construyen mecanismos como el
multiplicador de velocidad, la caja de velocidad y el tren
de poleas.
Usos de la polea

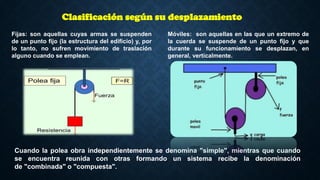

4. Cuando la polea obra independientemente se denomina "simple", mientras que cuando
se encuentra reunida con otras formando un sistema recibe la denominación
de "combinada" o "compuesta".
Clasificación según su desplazamiento
Fijas: son aquellas cuyas armas se suspenden
de un punto fijo (la estructura del edificio) y, por
lo tanto, no sufren movimiento de traslación
alguno cuando se emplean.
Móviles: son aquellas en las que un extremo de
la cuerda se suspende de un punto fijo y que
durante su funcionamiento se desplazan, en
general, verticalmente.

5. TIPOS DE POLEAS
Cambia el sentido de la fuerza, por lo que es más fácil elevar cargas.
Sólo con una cuerda y una rueda se puede arreglar el cambio de dirección. Se fija la rueda a un soporte
y se pasa una cuerda por la rueda hasta alcanzar la carga. Al tirar desde el otro extremo de la cuerda, se
puede elevar la carga hasta la altura en que se halla fija la polea. El propio peso del cuerpo de la
persona que tira se constituye en una ayuda.
Poleas simples

6. Una forma alternativa de utilizar la polea es fijarla
a la carga, fijar un extremo de la cuerda al
soporte, y tirar del otro extremo para levantar a la
polea y la carga.
Una polea simple fija no produce una ventaja
mecánica: la fuerza que debe aplicarse es la
misma que se habría requerido para levantar el
objeto sin la polea. La polea, sin embargo,
permite aplicar la fuerza en una dirección más
conveniente.
Se encuentra en mecanismos para el
accionamiento de puertas automáticas, sistemas
de elevación de cristales de automóviles,
ascensores, tendales, poleas de elevación de
cargas... y combinadas con poleas móviles
formando polipastos.
POLEA SIMPLE FIJA

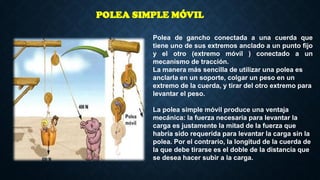

7. Polea de gancho conectada a una cuerda que
tiene uno de sus extremos anclado a un punto fijo
y el otro (extremo móvil ) conectado a un
mecanismo de tracción.
La manera más sencilla de utilizar una polea es
anclarla en un soporte, colgar un peso en un
extremo de la cuerda, y tirar del otro extremo para
levantar el peso.
La polea simple móvil produce una ventaja
mecánica: la fuerza necesaria para levantar la
carga es justamente la mitad de la fuerza que
habría sido requerida para levantar la carga sin la
polea. Por el contrario, la longitud de la cuerda de
la que debe tirarse es el doble de la distancia que
se desea hacer subir a la carga.
POLEA SIMPLE MÓVIL

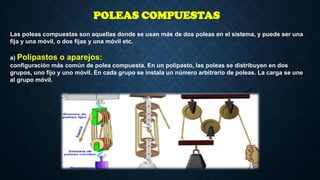

8. Las poleas compuestas son aquellas donde se usan más de dos poleas en el sistema, y puede ser una
fija y una móvil, o dos fijas y una móvil etc.
a) Polipastos o aparejos:
configuración más común de polea compuesta. En un polipasto, las poleas se distribuyen en dos
grupos, uno fijo y uno móvil. En cada grupo se instala un número arbitrario de poleas. La carga se une
al grupo móvil.
POLEAS COMPUESTAS

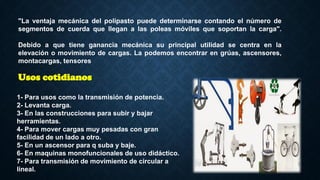

9. "La ventaja mecánica del polipasto puede determinarse contando el número de
segmentos de cuerda que llegan a las poleas móviles que soportan la carga".
Debido a que tiene ganancia mecánica su principal utilidad se centra en la
elevación o movimiento de cargas. La podemos encontrar en grúas, ascensores,
montacargas, tensores
1- Para usos como la transmisión de potencia.
2- Levanta carga.
3- En las construcciones para subir y bajar
herramientas.
4- Para mover cargas muy pesadas con gran
facilidad de un lado a otro.
5- En un ascensor para q suba y baje.
6- En maquinas monofuncionales de uso didáctico.
7- Para transmisión de movimiento de circular a
lineal.
Usos cotidianos

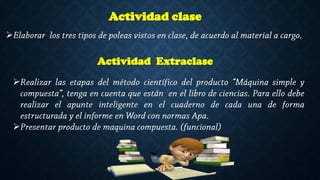

10. Actividad clase
Actividad Extraclase



