Este documento describe los fundamentos de la transferencia de calor por convección. Explica que la convección incluye el movimiento del fluido y la transferencia de energía térmica. Describe los tipos de convección forzada y natural, y las ecuaciones que rigen el movimiento del fluido y la transferencia de calor en la capa límite donde ocurre la convección.

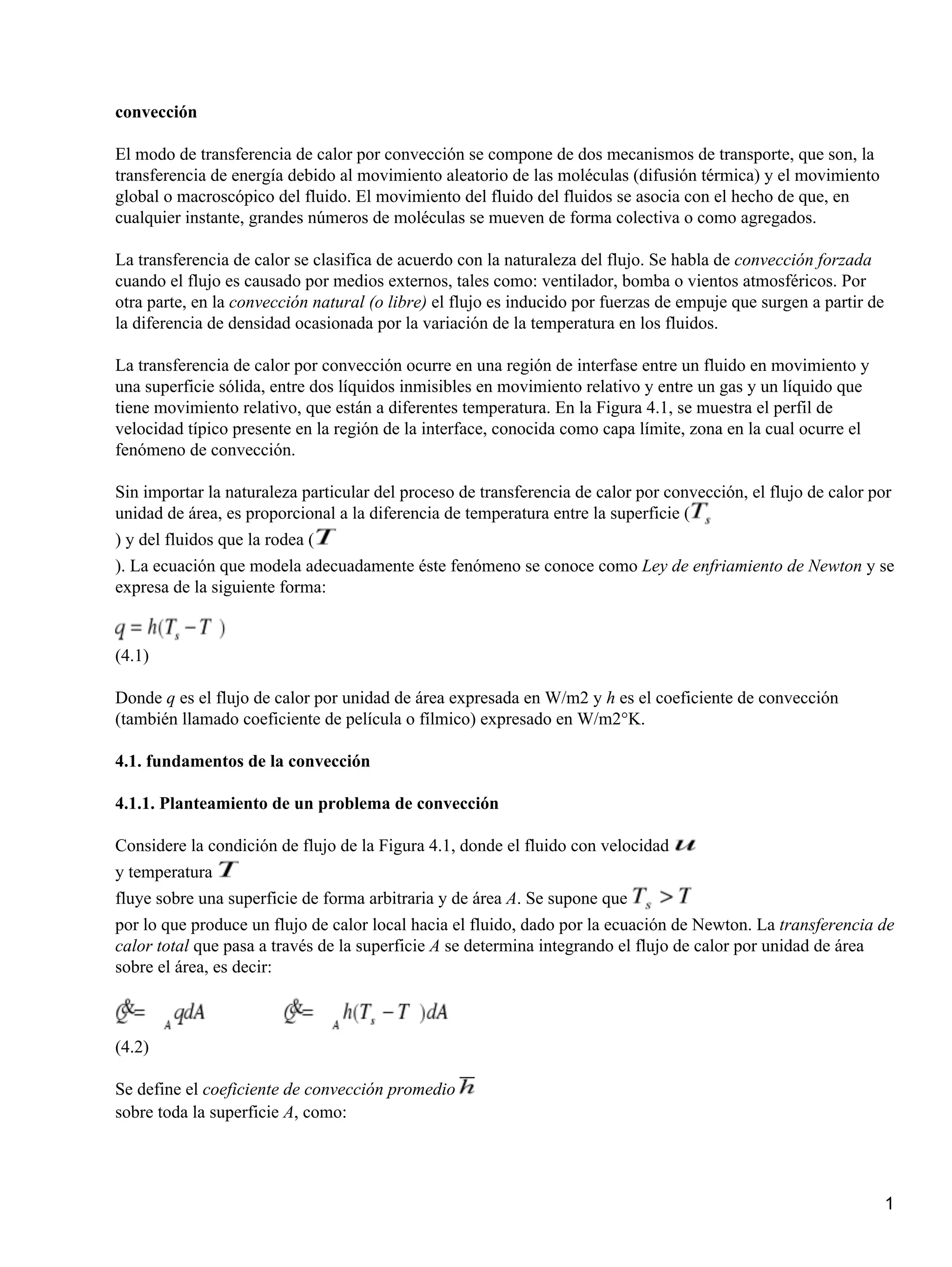

1. convección
El modo de transferencia de calor por convección se compone de dos mecanismos de transporte, que son, la
transferencia de energía debido al movimiento aleatorio de las moléculas (difusión térmica) y el movimiento
global o macroscópico del fluido. El movimiento del fluido del fluidos se asocia con el hecho de que, en
cualquier instante, grandes números de moléculas se mueven de forma colectiva o como agregados.
La transferencia de calor se clasifica de acuerdo con la naturaleza del flujo. Se habla de convección forzada
cuando el flujo es causado por medios externos, tales como: ventilador, bomba o vientos atmosféricos. Por
otra parte, en la convección natural (o libre) el flujo es inducido por fuerzas de empuje que surgen a partir de
la diferencia de densidad ocasionada por la variación de la temperatura en los fluidos.
La transferencia de calor por convección ocurre en una región de interfase entre un fluido en movimiento y
una superficie sólida, entre dos líquidos inmisibles en movimiento relativo y entre un gas y un líquido que
tiene movimiento relativo, que están a diferentes temperatura. En la Figura 4.1, se muestra el perfil de
velocidad típico presente en la región de la interface, conocida como capa límite, zona en la cual ocurre el
fenómeno de convección.
Sin importar la naturaleza particular del proceso de transferencia de calor por convección, el flujo de calor por
unidad de área, es proporcional a la diferencia de temperatura entre la superficie (
) y del fluidos que la rodea (
). La ecuación que modela adecuadamente éste fenómeno se conoce como Ley de enfriamiento de Newton y se
expresa de la siguiente forma:
(4.1)
Donde q es el flujo de calor por unidad de área expresada en W/m2 y h es el coeficiente de convección
(también llamado coeficiente de película o fílmico) expresado en W/m2°K.
4.1. fundamentos de la convección
4.1.1. Planteamiento de un problema de convección
Considere la condición de flujo de la Figura 4.1, donde el fluido con velocidad
y temperatura
fluye sobre una superficie de forma arbitraria y de área A. Se supone que
por lo que produce un flujo de calor local hacia el fluido, dado por la ecuación de Newton. La transferencia de
calor total que pasa a través de la superficie A se determina integrando el flujo de calor por unidad de área
sobre el área, es decir:
(4.2)
Se define el coeficiente de convección promedio
sobre toda la superficie A, como:
1

2. (4.3)
Luego al iguala las ecuaciones (4.2) y (4.3) se obtiene una relación entre el coeficiente de convección local y
promedio
(4.4)
Para el caso de un problema sobre una placa plana de longitug x, la ecuació (4.4) se reduce a:
(4.5)
Como se podrá notar el problema de transferencia de calor por convección consite en determinar el coeficiente
promedio de conveción
4.1.2. capa límite de convección
4.1.2.1. Capa límite hidrodimámica
Considerece una placa plana, como la Figura 4.2, donde un flujo de fluido incide sobre ésta. Las partícula de
fluido al hacer contacto con la placa adquiren una velocidad relativa a la placa nula. Éstas partícula actuán por
efecto de la viscosidad sobre las capas contiguas retardando su movimiento, así sucesivamente, hasta que a
una distancia y = los efectos se hacen insignificante, esto como conscuencia de que la velocidad del fluido se
hace igual a la velocidad de corriente libre.
La cantidad se le llama espesor de capa límite hidrodinámica y se define como:
(4.6)
Cuando el fluido choca con la placa se producen dos regiones perfectamente definidas, la primera región,
llamada capa límite, que se caracteriza por una capa muy delgada en los que los gradientes de velocidad y
esfuerzos corte son grandes. La segunda región, llamada flujo de potencia, se encuentra fuera de la capa límite
y los gradientes de velocidad y esfuerzos cortantes son insignificantes.
A demás de el espesor de la capa límite, , existen dos parámetros impotente que se deber calcular, estos son:
El coeficiente de fricción y el esfuerzo cortante en la pared.
El coeficiente de fricción se define por:
(4.7)
Donde es la densidad del fluido,
2

3. es la velocidad de corriente libre y
es el esfuerzo cortante en la pared.
Y el esfuerzo cortante en la pared es:
(4.8)
Donde ð es la viscosidad dinámica del fluido.
4.1.2.2. Capa límite térmica
Así como se produce la capa límite hidrodinámica, también se produce una capa límite térmica, siempre y
cuando exista un gradiente de temperatura entre la superficie de la placa y el fluido que entra en contacto con
ella (ver Figura 4.3). En la entran del fluido a la placa, se puede considerar que la distribución de temperatura
es uniforme, luego al estar la partícula de fluido en contacto con la placa que esta a
, tal que
, se transmite energía térmica a las partículas de fluido. Cuando se alcanza el equilibrio térmico las partículas
de fluido en contacto con la placa alcanzan la temperatura de la placa, las cuales a su vez intercambia energía
con las partículas adyacentes, produciendo un gradiente de temperatura en ésta región. Ésta región donde
existe el gradiente de temperatura se le llama capa límite térmica y su espesor (espesor de la capa límite
térmica) se determine por:
(4.9)
Donde
es la temperatura en la superficie de la placa (
)y
es la temperatura del fluido en la corriente libre
Haciendo el cambio de variable, en termino de exceso de temperatura adimensional ð
(4.10)
El espesor de la capa límite térmica será
(4.11)

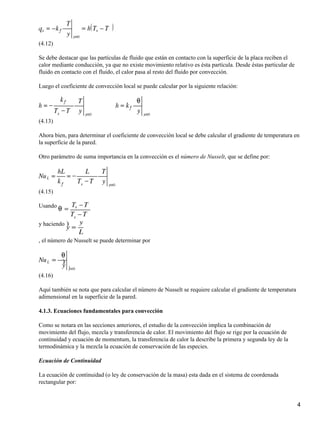

EL flujo de calor por unidad de área que pasa al fluido a través de la placa es
3

4. (4.12)
Se debe destacar que las partículas de fluido que están en contacto con la superficie de la placa reciben el
calor mediante conducción, ya que no existe movimiento relativo es ésta partícula. Desde éstas particular de
fluido en contacto con el fluido, el calor pasa al resto del fluido por convección.
Luego el coeficiente de convección local se puede calcular por la siguiente relación:
(4.13)
Ahora bien, para determinar el coeficiente de convección local se debe calcular el gradiente de temperatura en
la superficie de la pared.
Otro parámetro de suma importancia en la convección es el número de Nusselt, que se define por:
(4.15)
Usando
y haciendo
, el número de Nusselt se puede determinar por
(4.16)
Aquí también se nota que para calcular el número de Nusselt se requiere calcular el gradiente de temperatura
adimensional en la superficie de la pared.
4.1.3. Ecuaciones fundamentales para convección
Como se notara en las secciones anteriores, el estudio de la convección implica la combinación de
movimiento del flujo, mezcla y transferencia de calor. El movimiento del flujo se rige por la ecuación de
continuidad y ecuación de momentum, la transferencia de calor la describe la primera y segunda ley de la
termodinámica y la mezcla la ecuación de conservación de las especies.
Ecuación de Continuidad
La ecuación de continuidad (o ley de conservación de la masa) esta dada en el sistema de coordenada
rectangular por:
4

5. (4.17)
Para un fluido incompresible, que es la situación más común en la capa límite, se tiene:
(4.18)
En la Figura 4.4, se muestra el sistema de coordenada cilíndricas y esférica. Luego la ecuación de continuidad
para densidad constante en coordenadas cilíndrica es:
(4.19)
En coordenadas esféricas la ecuación de continuidad para densidad constante es
(4.20)
Ecuación de Momentum (o Balance de Fuerzas)
La ecuación de momentum para fluidos Newtoniano fue propuesta por Navier−Stokes y se expresa de la
siguiente manera:
(4.21)
En forma vectorial, la ecuación de Navier−Stokes es:
(4.22)
En el sistema de coordenada cilíndricas la ecuación de Navier−Stokes es:
5

6. (4.23)
En el sistema de coordenada esférica la ecuación de Navier−Stokes es:
(4.24)
Donde
Ecuación de Energía (Primera Ley de la Termodinámica)
6

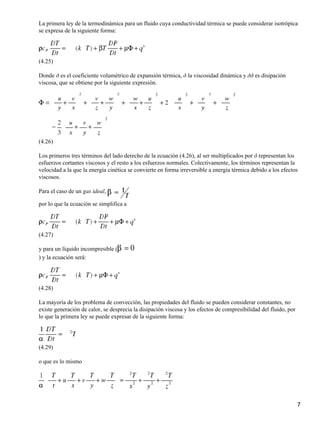

7. La primera ley de la termodinámica para un fluido cuya conductividad térmica se puede considerar isotrópica
se expresa de la siguiente forma:
(4.25)
Donde ð es el coeficiente volumétrico de expansión térmica, ð la viscosidad dinámica y ðð es disipación
viscosa, que se obtiene por la siguiente expresión.
(4.26)
Los primeros tres términos del lado derecho de la ecuación (4.26), al ser multiplicados por ð representan los
esfuerzos cortantes viscosos y el resto a los esfuerzos normales. Colectivamente, los términos representan la
velocidad a la que la energía cinética se convierte en forma irreversible a energía térmica debido a los efectos
viscosos.
Para el caso de un gas ideal,
por lo que la ecuación se simplifica a
(4.27)
y para un líquido incompresible (
) y la ecuación será:
(4.28)
La mayoría de los problema de convección, las propiedades del fluido se pueden considerar constantes, no
existe generación de calor, se desprecia la disipación viscosa y los efectos de compresibilidad del fluido, por
lo que la primera ley se puede expresar de la siguiente forma:
(4.29)
o que es lo mismo
7

8. (4.30)
En coordenadas cilíndrica ésta última ecuación queda de la siguiente forma
(4.31)
En coordenadas esféricas la ecuación (4.30) se expresa de la siguiente forma
(4.32)
Cuando se tiene un fluido cuya viscosidad es elevada, tal es el caso de los fluidos lubricantes, la disipación
viscosa no se puede despreciar. Por tanto, la primera ley queda de la siguiente forma:
(4.33)
En coordenadas cilíndricas la disipación viscosa se expresa por
(4.34)
Donde
En coordenadas esférica
8

9. (4.35)
Donde
La Segunda Ley de la Termodinámica
Todo proceso de transformación de energía debe cumplir con la segunda ley de termodinámica, la cual se
expresa de la siguiente forma:
(4.36)
Donde la temperatura en la ecuación (4.36) debe ser expresada en escala absoluta (temperatura absoluta).
4.1.4. Consideraciones especiales para análisis de la capa límite
Las ecuaciones mostradas en la sección 4.1.3 presentan una explicación completa de los procesos físicos que
determinan la capa límite hidrodinámica y térmica. Sin embargo, ésta ecuaciones se pueden simplificar al
considerar algunos aspectos de la capa límite, como son:
• El flujo es estacionario
• El fluido se puede considerar incompresible (densidad constante)
• Las propiedades son constantes
• El problema se puede trata en forma bidimensional
• El espesor de la capa límite hidrodinámica es muy pequeño por lo que se cumple que:
,
,
,
,
• El espesor de la capa límite térmica también en muy pequeño por lo que se cumple que
Luego aplicar estas consideraciones, y tomado en cuanta que la capa límite se forma a lo largo del eje x, se
tiene que:
(Ecuación de continuidad) (4.37)
9

10. (Ecuación de momentum) (4.38)
(Ecuación de energía) (4.39)
Estas tres ecuaciones se conocen como ecuaciones de la capa límite, cuyas condiciones de borde requeridas
para resolverlas son las siguientes:
Condiciones de pared
Condiciones de corriente libre
Las ecuaciones (4.37), (4.38) y (4.39) se adimensionan, haciendo el siguiente cambio de variable:
Donde L es una longitud característica de la superficie y U es la velocidad contracorriente de la superficie.
Al aplicar los cambios de variables y despreciando las fuerzas de cuerpo, se tiene que
(Ecuación de continuidad) (4.40)
(Ecuación de momentum) (4.41)
(Ecuación de energía) (4.42)
Donde:
10

11. es el número de Reynolds
es el número de Prandtl
Las condiciones de borde para resolver las ecuaciones (4.40), (4.41) y (4.42), son:
Condiciones de pared
Condiciones de corriente libre
El coeficiente de convección se determina por
(4.43)
y el número de Nusselt
(4.44)
Ecuaciones de la capa límite para flujo turbulento
En la Figura 4.5 se muestra el comportamiento en el tiempo de la velocidad del fluido (componente x de la
velocidad) en un punto. Se puede notar que la velocidad es fluctuante en cada punto del fluido, al igual que el
resto de las propiedades del fluido (densidad, temperatura, presión, etc.), por lo que se debe expresar dichas
propiedades de la siguiente manera:
(4.45)
Donde
es el valor promedio de la velocidad en un intervalo de tiempo y
es la fluctuación de la velocidad en torno a
11

12. . El promedio de la velocidad (o de otra propiedad) se determina por
(4.46)
Donde T es el periodo donde la fluctuación de la velocidad se repite.
El resto de las propiedades se pueden expresar de la siguiente forma:
(4.47)
Antes de introducir estos conceptos a las ecuaciones de continuidad, momento y energía se presenta las reglas
generales que ésta notación presenta. Estas reglas son:
(4.48)
Finalmente las ecuaciones para flujo turbulento en la capa límite son:
(Ecuación de continuidad) (4.49)
(Ecuación de momentum) (4.50)
(Ecuación de energía) (4.51)
5
1
ð
P(r,ð, z)
z
y
12

13. x
Figura 4.4: Sistema de coordenada cilíndrica y esférica
z
Figura 4.5: Comportamiento en el tiempo de la velocidad u en un punto para un flujo turbulento
Figura 4.3. Capa límite térmica
Figura 4.2. Capa límite hidrodinámica
u
u
t
ð
r
ð
P(r, ð ,ð)
z
y
x
u'
r
Figura 4.1. Esquema de la capa límite hidrodinámica
13
