Este documento presenta información sobre el tarrajeo y contrapiso. Explica los tipos de tarrajeo como frotachado, pulido y granulado. También describe los materiales, herramientas y proceso para realizar el tarrajeo, incluyendo la preparación de la mezcla, aplicación a la pared y acabado. Además, cubre temas como la proporción de la mezcla, espesor del tarrajeo y uso de andamios.

1. Tema: Falso piso y contrapiso
2017-2B
VIII
I
Docente: Mgtr. Ing. Civil Máximo Huayanca Hernández

2. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Tema: Falso piso y contrapiso

3. FALSO PISO Y CONTRAPISO
QUE VAS A LOGRAR?
Al terminar este tema , conocerás las partidas de
pisos
QUE TE VAS A LLEVAR?
Capacidad de reconocer los
tipos de pisos
QUE SABES ACERCA DE…?
1. Tipos de piso que se usan generalmente?
Mgtr. Ing Civil Máximo E. Huayanca Hernández

4. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Arena: La arena gruesa y fina utilizadas para elaborar
el mortero o el concreto deben estar libres de materia
orgánica, sales, mica y no tener una apariencia oscura.
Características de arena de buena calidad para
la obra?
Verificar calidad de la arena: Colocar una muestra
del material en un recipiente con agua, si flotara mucho
polvo o suelo. No es de buena calidad. También se
puede realizar pruebas de granulometría en laboratorio
y verificar si cumple con las especificaciones técnicas de
agregado.

5. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Normas: es un documento que establece las
condiciones mínimas que debe reunir un producto o
servicio para que sirva al uso al que está destinado,
establecido por consenso y aprobado por un organismo
reconocido que establece; para usos comunes y
repetidos; reglas, criterios o características para las
actividades o sus resultados. Las normas son un
instrumento de transferencia de tecnología, aumentan
la competitividad de las empresas y mejoran y clarifican
el comercio internacional.
Que son las
normas?

6. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
El tarrajeo también se denomina revoque, repello o
aplanado.
Las juntas horizontales y verticales en el asentado de ladrillo
deben ser de 1.50 cm. , las juntas mayores a esta
dimensión debilitan el muro.
Cual es el espesor de la junta en los muros de
ladrillo?

7. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Definición de mortero?
MORTERO El mortero estará constituido por una mezcla de
aglomerantes y agregado fino a los cuales se añadirá la máxima
cantidad de agua que proporcione una mezcla trabajable, adhesiva y sin
segregación del agregado.
Art. 6.1 Norma E – 070 Albañilería
BRUÑAS, JUNTAS O RANURAS EN EL TARRAJEO se realiza cuando hay
dos materiales diferentes ( unión de muro y columna, unión de muro y
viga ); haciendo una pequeña ranura horizontal o vertical.

8. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

9. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

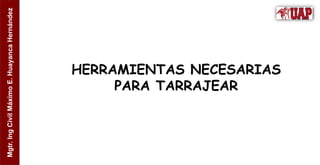

HERRAMIENTAS NECESARIAS
PARA TARRAJEAR

10. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
BATEA

11. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
COMBA

12. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
PLOMO

13. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
BADILEJO
Plancha de batir

14. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
PALETA

15. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
NIVEL

16. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
REGLA

17. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
GANCHOS

18. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

19. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
1.- Plancha de batir
2.- Frotacho (niveladora para el tarrajeo)
3.- Batea
4.- Plancha metálica (de acabado)
5.- Regla de madera o aluminio
Herramientas:

20. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
1.- Cemento
2.- Arena gruesa
3.- Arena fina
4.- Agua
Materiales:

21. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
PROCEDIMIENTO PARA
TARRAJEAR

22. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
PROCESO CONSTRUCTIVO EN OBRA
1. Armado de andamio
2. Humedecer (mojado)
3. Colocar puntos
4. Preparar la mezcla
5. Pañeteo
6. Reglado
7. Frotachado
8. Traslado de andamio
9. Limpieza de residuos

23. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
1) Humedecer la pared:
Salpicar el agua a la pared de ladrillos,
generalmente directamente con la manguera.

24. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
2) Colocar puntos:
Verificando la verticalidad de la pared con el plomo,
colocando generalmente pequeños trozos de ladrillos.
Con un poco de mezcla pegarlo sobre la pared, esto
servirá para señalizar el tarrajeo

25. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

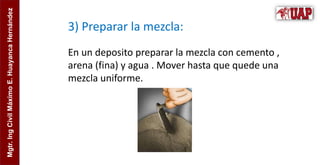

3) Preparar la mezcla:
En un deposito preparar la mezcla con cemento ,
arena (fina) y agua . Mover hasta que quede una
mezcla uniforme.

26. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
4) Pañeteo (aplicar la mezcla en la
pared)
Con el frotacho de madera y la plancha de
batir tirar la mezcla a la pared de ladrillos.

27. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
5) Reglear (emparejar con una regla)
Con una madera larga de madera o aluminio de
superficie plana (sin relieves) emparejar la pared para
lograr un mejor acabado

28. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
4) Llenar los huecos que quedan
Se procede a llenar los huecos
con las herramientas antes
mencionadas
Se extiende la mezcla con
movimientos circulares hasta
emparejar la aplicación

29. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
6) Planchar o Frotachar:
Alisar con una plancha metálica o frotachar
con la plancha de madera.

30. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Definición de Tarrajeo?
TARRAJEO Operación de revestir los muros o techos, con
una mezcla de mortero, cemento – arena (generalmente
1:4 o 1:5)
También podríamos decir que es un procedimiento que se
da casi al final de la construcción para recubrir los ladrillos
y luego proceder con la pintura.

31. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
TIPOS DE TARRAJEO

32. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
TIPOS DE TARRAJEO
Pulido
Granulado -
Escarchado
Frotachado

33. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Que tipos de tarrajeo se utilizan?
FROTACHADO. Aplicado frecuentemente, Nos da una
superficie pareja, el acabado es con plancha de madera.
PROCEDIMIENTO DE EJECUCION. Se humedece el elemento
a tarrajear, colocar puntos, generar cintas guía, pañetearlo
impulsando la mezcla contra la pared, darle el acabado con
el frotacho ( de madera).

34. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

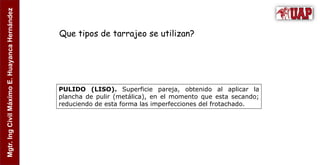

PULIDO (LISO). Superficie pareja, obtenido al aplicar la
plancha de pulir (metálica), en el momento que esta secando;
reduciendo de esta forma las imperfecciones del frotachado.
Que tipos de tarrajeo se utilizan?

35. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
GRANULADO. Superficie irregular, se le agrega al mortero
arena gruesa, produciendo irregularidades, obteniéndose una
superficie rugosa, granular o rustica.
Que tipos de tarrajeo se utilizan?

36. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
ESCARCHADO. Cuando se aplica el mortero con una maquina
de escarchar.
Que tipos de tarrajeo se utilizan?

37. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Para darle al muro un acabado final de calidad y evitar fisuras,
podemos utilizar malla para tarrajeo
Habilitar la malla a la medida y forma requerida ( en zonas de
falsa columna, en zonas de reparaciones ), sobrepasando 0.20
m. de la zona a tratar.
Fijar la malla con clavos de 1” a la pared que se va a tarrajear.
Utilizar mortero 1:5.
Tarrajear en un espesor de 1 a 1.5 cm.
Como evitamos se fisure el muro de ladrillo?

38. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
PROPORCIONES EN VOLUMEN PARA MORTEROS.
MAS USUALES
Muros interiores 1 : 5
Muros exteriores 1 : 3
Cielo raso 1 : 4
OTROS
Superficies de concreto 1 : 5
Losas de concreto 1 : 4
Muros exteriores 1 : 3
Que proporciones en volumen usamos para morteros?

39. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
BASE
ESPESORES DE LOS TARRAJEOS (cm)
MUROS CIELO RASO
MALLA DE REFUERZO
1.00 a 1.50 (manual Aceros Arequipa)
2.50 (verificar E.T. del proyecto)
1.50
CONCRETO 1.50 1.50
ESPESOR DE LOS TARRAJEOS (cm)
LADRILLO 1.00 a 1.50 (verificar E. T. del proyecto)
Cual es el espesor del tarrajeo?

40. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
La mezcla en estado seco es vertida en bateas . Los operarios adicionan agua
y la baten hasta conseguir la plasticidad apropiada. Si la mezcla pierde
plasticidad por efecto de la evaporación del agua de mezclado, es permitido
agregar agua en forma controlada; esta operación se denomina retemplado.
PROPORCIONES EN VOLUMEN PARA MORTEROS CON CAL.
También se usa:
Cemento : Cal : Arena
1 : 2 : 8
Los morteros de cemento portlant estará constituido por una mezcla plástica de
cemento portland o cemento portland y cal, agregado fino denominado arena y
agua
Cual es la proporción para morteros con cal?

41. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
Para el acabado de los muros y de la superficie interna de
los techos es necesario el uso de andamios, de manera
que el tarrajeo de acabado de los elementos pueda
realizarse en altura, se inicia desde la parte superior y
continua en la parte inferior. La mezcla en volumen podría
se con una relación de 1 : 3.
Andamios

42. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
En las columnas o elementos de concreto la superficie se pica a fin de lograr
una buena adherencia del mortero del tarrajeo con el concreto del elemento.
Picado previo de elementos de concreto

43. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
A pesar que el mortero y el concreto se elaboran casi con los mismos
ingredientes, las propiedades necesarias en cada caso son diferentes,
mientras que para el concreto la propiedad fundamental es la resistencia, para
el mortero a usarse en tarrajeos, es la adhesividad.
Para ser adhesivo el mortero tiene que ser trabajable, retentivo y fluido.
Cuando el mortero se prepara con cemento, cal hidratada, arena y agua; sin
que la mezcla segregue.
El agua provee Trabajabilidad, la cal retentibidad y fluidez y el cemento
resistencia.
Cual es la propiedad fundamental del mortero para
tarrajeos?

44. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
RECOMENDACIONES
Es importante mantener el mortero trabajable de
manera que la proporción de mezcla se mantenga
idéntica durante todo el proceso.

45. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

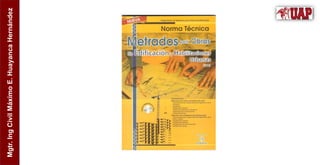

TARRAJEO DE VIGAS Y OTROS SEGÚN
NORMA DE METRADOS

46. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

47. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
TARRAJEO DE VIGAS
Comprende la vestidura con mortero de vigas de
concreto.
La superficie por vestir de la viga, es la que queda
visible bajo la losa.
Unidad de medida
Metro cuadrado (m2) para tarrajeo de superficies
Forma de medición
• Se computara el área total sumando el área
efectivamente tarrajeada por viga.

48. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
TARRAJEO DE MUROS DE CONCRETO
Extensión del trabajo
Comprende la vestidura con mortero, de muros de
concreto y superficies similares, en cuanto a dificultades
de ejecución, dejando un acabado definitivo.
Unidad de medida
Metro cuadrado (m2).
Forma de medición
Se computara todas las áreas netas a vestiré o revocar.
Por consiguiente se descontaran los vanos o aberturas y
otros elementos distintos al revoque como molduras
cornisas y demás salientes que deberán considerarse en
partidas independientes.

49. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

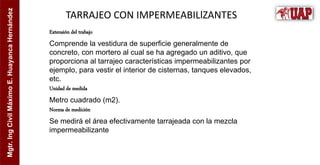

TARRAJEO CON IMPERMEABILlZANTES
Extensión del trabajo
Comprende la vestidura de superficie generalmente de
concreto, con mortero al cual se ha agregado un aditivo, que
proporciona al tarrajeo características impermeabilizantes por
ejemplo, para vestir el interior de cisternas, tanques elevados,
etc.
Unidad de medida
Metro cuadrado (m2).
Norma de medición
Se medirá el área efectivamente tarrajeada con la mezcla
impermeabilizante

50. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

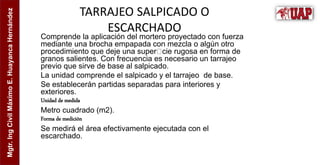

TARRAJEO SALPICADO O
ESCARCHADO
Comprende la aplicación del mortero proyectado con fuerza
mediante una brocha empapada con mezcla o algún otro
procedimiento que deje una super cie rugosa en forma de
granos salientes. Con frecuencia es necesario un tarrajeo
previo que sirve de base al salpicado.
La unidad comprende el salpicado y el tarrajeo de base.
Se establecerán partidas separadas para interiores y
exteriores.
Unidad de medida
Metro cuadrado (m2).
Forma de medición
Se medirá el área efectivamente ejecutada con el
escarchado.

51. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

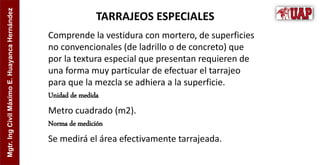

TARRAJEOS ESPECIALES
Comprende la vestidura con mortero, de superficies
no convencionales (de ladrillo o de concreto) que
por la textura especial que presentan requieren de
una forma muy particular de efectuar el tarrajeo
para que la mezcla se adhiera a la superficie.
Unidad de medida
Metro cuadrado (m2).
Norma de medición
Se medirá el área efectivamente tarrajeada.

52. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

53. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
VESTIDURA DE DERRAMES
Se llama vano a la abertura en un muro; si queda
simplemente la abertura, el vano es libre, en otros
casos puede llevar una puerta o ventana. A la
superficie cuya longitud es el perímetro del vano y
cuyo ancho es el espesor del muro, se le llama
“derrame”.
Unidad
Metro (m)
Forma de medición
Se medirá la longitud efectivamente ejecutada

54. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

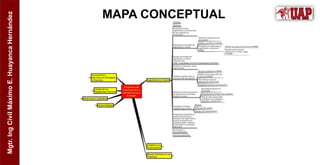

MAPA CONCEPTUAL
Deontología Profesional premisas:
Desarrollo de mapas mentales
Software requerido

55. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

56. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

57. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

58. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

59. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

60. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

61. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
MAPA CONCEPTUAL

62. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández

63. Actividad de Investigación
Trabajo en equipo 02.
Presentar CD conteniendo resumen de las principales partidas
de la Norma de Metrados.
 TEMAS:
1. Glosario, seguridad ( pag 05 a 27 )
2. Movimiento de tierras, columnas o pilares (pag 28 a 47)
Mgtr. Ing Civil Máximo E. Huayanca Hernández

64. Actividad de Investigación
Trabajo en equipo.
3. Muros, tarrajeo de ductos ( pag 53 a 58 )
4. Enlucido de yeso, falso cielo raso (pag 59 a 63)
5. Pisos y pavimentos, Mampara(pag 64 a 70)
6. Divisiones SSHH, cerrajeria (pag 71 a 79)
7. Vidrios, podio de concreto(pag 80 a 84)
Mgtr. Ing Civil Máximo E. Huayanca Hernández

65. Actividad de Investigación
Equipos de 03 Personas como máximo.
Presentar en power point + prezi ( incluir mapa conceptual
en Mingmanager)
CD + físico, deberá estar debidamente rotulado (se calificara
presentación, contenido y sustentación)
Fecha de presentación: Clase 02 (12 – 03 – 18) .
Mgtr. Ing Civil Máximo E. Huayanca Hernández

66. Mgtr.
Ing
Civil
Máximo
E.
Huayanca
Hernández
