Estesiología - Ojo

ESTESIOLOGÍA
(SENTIDO DE LA VISTA)
Dra. Emérita Abreu García
Universidad Nacional Experimental
‘’Francisco de Miranda’’
Área Ciencias del Agro y del Mar
Programa Ciencias Veterinarias
Departamento de Sanidad Animal
Anatomía de los animales domésticos
Coro Estado Falcón

OBJETIVO GENERAL
1. Familiarizar al estudiante con la importancia del sentido de la
vista en la producción de los reflejos visuales para relacionarse
con el medio que lo rodea.
OBJETIVOS ESPECÍFICOS
1. Identificar los órganos que componen el sistema de la vista del
caprino.
2. Describir los aspectos morfofuncionales de los órganos que
integran el sentido de la vista.
Ojo del caprino Dra. Emérita Abreu García

OJO
Partes:
a. Globo ocular.
b. Nervio óptico.
c. Órganos accesorios:
d. Párpados.
e. Conjuntiva.
f. Aparato lagrimal.
g. Músculos bulbares.
h. Fascias del ojo.
i. Periórbita.
i. Vías ópticas.
Alojados en la órbita

ÓRBITA
a. Pared dorso medial: hueso frontal.
b. Pared ventral: hueso cigomático.
c. Pared rostral: hueso lagrimal.
d. Pared caudal: huesos frontal y
cigomático (apófisis).
a
a
b
c
d
d

Se relaciona con el ambiente, los hábitos y métodos de
alimentación del animal.
Animales cazadores: tienen los ojos situados en la parte
rostrolateral de la cabeza.
Animales cazados: tienen los ojos localizados en la parte
lateral de la cabeza.
POSICIÓN DE LOS OJOS

EJE ÓPTICO
Línea que va desde el polo posterior del ojo al centro de la córnea.
a. Línea media.
gato
perro
cerdo
caballo
Oveja-bovino
gato
perro
cerdo
caballo
Oveja-bovino
a

EJE VISUAL
Línea que va desde el centro de la región más sensible de la retina al
objeto que se visualiza.
gato Oveja-bovino
gato
Oveja-bovino
a

Área binocular
Área monocular
Área ciega
Área binocular
Área ciega
Área monocular
TIPOS DE VISIÓN b. Visión binocular (estereoscópica):
permite la concentración sobre
objetos cercanos y la percepción de
la profundidad.
a. Visión monocular
(panorámica): perciben un
gran segmento de los que los
rodea.

GLOBO OCULAR
Forma: esférica.
Estructura:
pared:
a. Túnica fibrosa: esclerótica y córnea.
b. Túnica vascular (úvea): coroides, cuerpo ciliar e iris.
c. Túnica nerviosa: retina.
Medios transparentes del ojo:
a. Humor acuoso.
b. Cristalino.
c. Cuerpo vítreo.

a. Túnica fibrosa:
1. Esclerótica:
Parte posterior de la pared del globo ocular.
Membrana fibrosa densa (fibras colágenas dispuestas en
capas paralelas y atravesada en algunos sitios por fibras
elásticas).
Tiende ser blanquecina.
1

El grosor varía de acuerdo a la zona del globo ocular.
La unión esclerocorneal o limbo de la córnea (a) es el punto
de unión donde las fibras opacas y onduladas de la
esclerótica se unen a las fibras transparentes de la
córnea.
a

A nivel del disco óptico se encuentra perforada por las
fibras del nervio óptico y los vasos centrales de la retina,
recibiendo el nombre de área cribosa de la esclerótica (a).
En La parte externa de la unión esclerocorneal se insertan
los músculos motores del ojo y en la interna se inserta el
músculo ciliar (b).
a
b

2. Córnea:
Parte anterior de la pared del globo
ocular.
Formada por haces de fibras
colágenas en capas laminares de
haces paralelos.
Transparente, incolora, avascular y
ricamente inervada.
Ovalada en los ungulados y
redondeada en los carnívoros.
2

b. Túnica vascular:
1. Coroides:
Forma los dos tercios posteriores de la túnica vascular,
situándose entre la parte posterior de la esclerótica y la
parte óptica de la retina.
esclerótica
retina
1

La abundancia de melanocitos y su riqueza vascular, le
confiere un color pardo oscuro en la mayor parte de su
superficie (cámara oscura del globo ocular).
Presenta el tapetum lúcidum en la mayoría de los animales
domésticos, excepto el cerdo.
Se une con la esclerótica a través de la lámina
supracoroidea o fuscal.

a) Tapete lúcido (tapetum lucidum):
Estructura celular irregularmente triangular.
Se encuentra entre las capas vasculosa y coroidocapilar de la
coroides.
Localizada en la parte dorsal del disco o papila óptica.
Está superficial a la retina.
El color depende de la especie.
caballo oveja caprino bovino perro gato

a.1. Tipos de tapete lúcido:
a. Tapete lúcido celular: las células se disponen en capas,
presente en los carnívoros y gatos.
b. Tapete lúcido fibroso: formado por fascículos fibrosos de
trayecto concéntrico, presente en los herbívoros.
esclerótica
coroides
Tapetum
Epitelio pigmentado de la retina
Capa de conos y bastones
Capa externa limitante
a b

a.2. Función del Tapete lúcido:
Refleja la luz no absorbida por la retina, por lo tanto, las
células fotosensibles de la retina (bastones) reciben una
segunda estimulación aumentando la sensibilidad del ojo a la
luz escasa.
Tapetum lucidum

b) Tapete negro (tapetum nigrum):
Porción inferior de la coroides, la cual es de color oscuro.

córnea
esclerótica
cristalino
iris
2. Cuerpo ciliar:
a. Porción central muy engrosada de
la túnica vascular.
b. Los procesos ciliares contienen
una gran cantidad de vasos
sanguíneos, por lo tanto, son los
encargados de segregar el humor
acuoso.
a
b

córnea
esclerótica
cristalino
iris
c. Los procesos ciliares a través de
las fibras zonulares (d) se unen a
la periferia del cápsula del
cristalino, por ende, trasmiten
movimientos producidos por el
músculo ciliar al cristalino
modificando su forma.
d
c

El músculo ciliar:
Presenta fibras musculares lisas y está inervado por el
sistema parasimpático.
Se localiza en la superficie externa del cuerpo ciliar
cerca de la esclerótica.
Es poco desarrollado en el equino.
Interviene en la acomodación del cristalino para enfocar
objetos situados a diferentes distancias.

Cuando el ojo está acomodado
para la visión cercana: el
músculo ciliar (a) se contrae:
se relajan las fibras zonulares
(b): el cristalino (c) adopta una
forma más esférica: permite
que los rayos divergentes
procedentes de los objetos
próximos formen una imagen en
la retina.
a
b
c

Cuando el ojo está acomodado
para la visión lejana: el músculo
ciliar (a) se relaja: tensan las
fibras zonulares (b): se aplana
el cristalino (c): permite que
los rayos paralelos de los
objetos lejanos se proyecten
sobre la retina.
a
b
c

3. Iris:
Porción más anterior de la túnica vascular o úvea.
Se extiende a partir del cuerpo ciliar y está en la parte
anterior del cristalino.
Presenta un borde libre central que limita un orificio
redondo o elíptico denominada pupila (a).
3
cristalino
a

El borde periférico o borde ciliar (a) se continúa
posteriormente con el cuerpo ciliar, y anteriormente se
une a la córnea por medio del ligamento pectinado a nivel
del ángulo iridocorneal (b).
a
b

Los espacios del ángulo iridocorneal son aquellos donde el
humor acuoso de la cámara anterior del ojo pasa hacia el
plexo venoso de la esclerótica, y de esta manera, se regula
la presión intraocular como resultado del equilibrio entre
su producción a nivel del cuerpo ciliar y su drenaje.
El iris es visible a través de la córnea dando a los ojos la
coloración característica.

a b
c d
1. Pupila:
Forma:
I. Ovalada en los rumiantes (a), equino (b) y gato (c).
II. Redondeada en el perro (d).

a. Músculo dilatador de la pupila:
Dispuesto radialmente alrededor de la pupila, cuyo borde
periférico se conecta al músculo ciliar.
Inervado por fibras nerviosas simpáticas.
Su contracción produce dilatación de la pupila (midriasis)
pupila
pupila
a

b. Músculo esfínter de la pupila:
Dispuesto cerca del borde pupilar:
Circular en el perro.
Elíptica y horizontal en los herbívoros.
Fusiforme y de situación vertical en el gato.
Inervado por fibras nerviosas parasimpáticas.
Produce la contracción de la pupila (miosis).
pupila
pupila
b

a. Músculo esfínter de la pupila del gato.
b. Músculo dilatador de la pupila del gato.
b
a

c. Túnica nerviosa:
1. Retina:
Membrana transparente.
Partes de la retina:
a. Parte ciega de la retina:
localizada en el cuerpo ciliar e
iris (parte ciliar y parte irídica).
b. Parte óptica de la retina: se
extiende desde el disco del
nervio óptico hasta el cuerpo
ciliar donde termina en una línea
finamente dentada que se
denomina ora serrata (c).
a
b

Capa fotosensible de la retina:
Los bastones son los fotorreceptores que predominan
en los mamíferos domésticos (el gato y los bovinos
carecen de conos y en el perro existen 18 bastones por
cada cono).
Los conos contienen los pigmentos conopsinas
específicas para cada uno de los colores rojo, verde y
azul, se concentran en la mácula, área de la retina
especializada en la discriminación visual y en la
percepción de los colores, por lo tanto predominan en
animales de hábitos diurnos.

Área central de la retina:
1. Macula:
Pequeña zona de la retina localizada en el fondo de ojo
de algunos animales domésticos y especializada en la
discriminación de los colores y en la percepción de los
colores.
Los conos se concentran en esta zona.

2. Partes de la macula:
a. Área central redonda: porción central, correspondiente
al campo visual nasal y localizada dorso lateral al disco
del nervio óptico (1). Responsable de la visión binocular.
b. Área central estriforme: corresponde al campo visual
temporal y se sitúa dorsomedialmente al disco óptico.
Característica de los herbívoros y es responsable de la
visión monocular y del reconocimiento del movimiento.
perro caballo
tapete
lúcido
tapete
lúcido
a ab
b
1 1

1. Disco o papila óptica:
Sitio por donde sale las fibras del nervio óptico y se
encuentra en el cuadrante latero-ventral de la pared
posterior del globo ocular.
1

El disco o papila óptica (1) es circular en el perro, ovalado
en los caballos y rumiantes y elíptico en los cerdos.
En los perros grandes y gato se encuentra dentro del
tapetum lucidum, es decir por encima de su borde ventral,
en los perros pequeños y los ungulados está ventral al
tapetum y en los perros medianos ocupa una posición
intermedia.
tapete
lúcido
tapete
lúcido
1 1
perro
caballo

A través del disco óptico penetran la arteria y vena
centrales de la retina, cuyo patrón de distribución varía
entre las especies.
Retina paurangiótica: en el equino los vasos retinianos
se distribuyen en la periferia de la papila óptica.

Retina holangiótica: en los demás animales domésticos,
los vasos centrales se dividen en un número variable
de vasos de mayor calibre: en la vaca se aprecian 4
arterias y 4 venas; en la oveja 3 arterias y 2 venas; en
la cabra 3-5 arterias y 2-3 venas; en el perro 10-17
arterias y 7-12 venas; en el gato 16-23 arterias y
venas.

Medios transparentes del ojo:
a. Humor acuoso:
Ocupa las cámaras
anterior (entre la córnea
e iris) y posterior (entre
el iris y el cristalino) del
ojo.
Es segregado por los
procesos ciliares del
cuerpo ciliar.

El humor acuoso pasa de la cámara posterior a la
anterior a través de la abertura pupilar drenando
hacia el plexo venoso de la esclerótica por los
espacios del ángulo iridocorneal.
Mantiene la presión intraocular y además nutre la
parte anterior del cristalino y la parte posterior
de la córnea.

b. Cristalino:
Estructura transparente por las proteínas
solubles denominadas cristalinas.
Forma biconvexa.
b

La acomodación del cristalino depende de varias
estructuras:
La contracción del músculo ciliar permite que el
cristalino adopte una forma esférica, de esta
forma los rayos divergentes procedentes de
objetos próximos forman su imagen en la retina.
La relajación del músculo ciliar aplana el cristalino
permitiendo que los rayos paralelos de los objetos
lejanos se proyecten sobre la retina.

Modificación de la curvatura corneal: típico del gato y de
algunas aves (como la paloma).
Desplazamiento del cristalino: típico de los mamíferos
con cristalino muy esférico (rata, conejo) o muy rígido
(carnívoros).
Movimientos de la cabeza y de los ojos para proyectar la
imagen a diferentes zonas de la retina: típico de los
equinos, tienen un músculo ciliar poco desarrollado. Para
enfocar los objetos próximos el animal baja la cabeza y
la imagen se forma en la región dorsal de la retina; para
los objetos lejanos levanta la cabeza y la imagen se
forma en las regiones ventrales de la retina.

c. Cuerpo vítreo:
Líquido viscoso y transparente que ocupa la
cámara vítrea (1).
Mantiene la presión intraocular, presiona la retina
contra la coroides y colabora con la nutrición del
cristalino.
1

Contenido del globo ocular:
a. Nervio óptico:
Formado por los axones de las células
ganglionares de la retina, que convergen hacia el
disco óptico.
Atraviesan el área cribosa de la esclerótica y se
mielinizan dirigiéndose hacia el interior de la
cavidad craneana a través del agujero óptico.
Externamente está recubierto por la duramadre
e internamente por la aracnoides y piamadre.
Se une con su opuesto para formar el quiasma
óptico.

Estructuras anexas del globo ocular:
1. PÁRPADOS:
Pliegues musculofibrosos.
Presenta tres capas:
a. Externa: piel.
a

b. Media: músculofibrosa (músculo orbicular, el tabique
orbitario, la aponeurosis del músculo elevador y el
músculo tarsal, los tarsos superior e inferior que
son láminas de tejido conjuntivo fibroso que
constituyen el soporte del borde de los párpados).
c. Interna: conjuntiva palpebral.
b
c

Los bordes libres de los párpados superior e inferior
limitan la abertura o fisura palpebralabertura o fisura palpebral.
Los extremos de la abertura o fisura palpebral forman
los áángulos lateral y medialngulos lateral y medial.
El punto de unión de ambos párpados recibe el nombre
de comisuras palpebrales lateral y medialcomisuras palpebrales lateral y medial.

En el borde libre de los párpados se encuentra el limbo
palpebral anterior (a) correspondiente a la implantación
de los cilios o pestañas y el limbo palpebral posterior (b)
correspondiente a los puntos de drenaje de las
glándulas tarsales.
a
b

Las glgláándulasndulas tarsalestarsales (a)(a) están rodeadas por los
tarsos superior e inferior y su secreción es de tipo
oleoso, la cual forma la parte superficial de la película
lagrimal, evitando una excesiva evaporación e incluso
que la secreción lagrimal moje los párpados y se
desborde hacia el exterior.
a

Función de los parpados:
Protección mecánica frente a agentes nocivos
externos.
Controla la cantidad de luz que llega al ojo.
Contienen glándulas cuyas secreciones colaboran con
el aparato lagrimal en la lubricación, nutrición y
defensa de las superficies con las que se ponen en
contacto.

Músculos de los párpados:
Músculo orbicular del ojo: cierra los párpados
durante su contracción y está inervado por el nervio
aurículopalpebral (rama del nervio facial).
Músculo orbitario: La abertura de los párpados se
efectúa por la contracción de fibras musculares
lisas que se encuentran en el septo orbitario y que
están inervadas por el nervio simpático.
Músculo elevador del párpado superior: le
proporciona mayor amplitud de movimiento al
párpado superior.

Estructuras anexas del globo ocular:
a. Conjuntiva:
Mucosa que tapiza la cara posterior de los párpados
(conjuntiva palpebral) y la cara anterior del globo ocular
(conjuntiva bulbar).
La conjuntiva palpebral se refleja sobre la base de los
párpados para continuar sobre la esclerótica como la
conjuntiva bulbar que termina en el limbo corneal.
a

El espacio entre los párpados y el globo ocular se conoce
como el sacosaco canjuntivalcanjuntival, cuyos extremos dorsal y ventral
son los ffóórnicesrnices conjuntivalesconjuntivales.
La conjuntiva en el ángulo medial del ojo forma una pequeña
prominencia pigmentada denominada carcarúúncula lagrimalncula lagrimal.

Tercer párpado (membrana nictitante):
a. Pliegue semilunar de la conjuntiva que recubre un cartílago
hialino en el ángulo medial del ojo.
b. El cartílago tiene forma de T, cuyas ramas horizontal se
sitúa en el borde libre y la vertical sirve de soporte a la
glándula del tercer párpado (c: glándula lagrimal accesoria).
d. Protege el ojo.
a
b
c

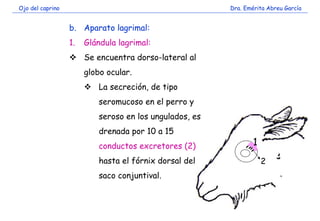

b. Aparato lagrimal:
1. Glándula lagrimal:
Se encuentra dorso-lateral al
globo ocular.
La secreción, de tipo
seromucoso en el perro y
seroso en los ungulados, es
drenada por 10 a 15
conductos excretores (2)
hasta el fórnix dorsal del
saco conjuntival.
1
2

La secreción lagrimal se acumula en el lago lagrimal
(carúncula lagrimal) a nivel del ángulo medial del ojo.
3. Puntos lagrimales:
Situados en el borde libre de los párpados
superior e inferior cerca de la carúncula lagrimal
(excepto el cerdo que sólo tiene el superior y el
conejo el inferior).
3

4. Canalículos lagrimales:
Se originan en cada punto lagrimal.
5. Saco lagrimal:
Dilatación formada por la convergencia de los
canalículos lagrimales y situada en la fosa lagrimal
del hueso lagrimal.
4
5

6. Conducto o canal nasolagrimal:
Se origina del saco lagrimal.
Cursa por el canal óseo nasolagrimal.
El orificio nasal del conducto nasolagrimal se abre
en el suelo de la cavidad nasal.
6

II. La película de lágrima está formada por tres capas:
Externa:Externa: lipídica, deriva de las glándulas tarsales:
ayuda a difundir las lágrimas uniformemente y a
retrasar la desintegración de la película.
Media:Media: acuosa, deriva de las glándulas lagrimales:
humedece y nutre la córnea.
Interna:Interna: mucilaginosa, producida por las células
caliciformes de la conjuntiva: mantiene la película
de lagrimas adherida a la córnea.

III.Función del aparato lagrimal:
Proporciona el líquido y su distribución para nutrir y
lubricar la córnea, eliminar partículas que se
adhieren a ella y mantener la transparencia corneal.

c. Músculos bulbares:
Inervados por el nervio oculomotor (III par craneal):
Músculo recto dorsal.
Músculo recto ventral.
Músculo recto medial.
Músculo oblicuo ventral.
Músculo elevador del párpado superior.

Inervados por el nervio abducente (VI par craneal):
Músculo recto lateral.
Músculo retractor del globo ocular.
Inervado por el nervio troclear (IV par craneal):
Músculo oblicuo dorsal.

d. Periórbita:
Membrana fibrosa fuerte, en forma de cono rígido
que recubre la órbita ósea.
En la parte interna se localiza el cuerpo adiposo
intraorbitario, las fascias, músculos, vasos y nervios
del ojo, y el nervio óptico.
En la parte externa se encuentra el cuerpo adiposo
extraorbitario.

e. Fascias del ojo:
a. Fascia superficial:
Delgada y laxa, envuelve a la glándula lagrimal y al
músculo elevador del párpado superior, se fusiona
con el septo orbitario.
b. Fascia profunda:
Fibrosa y fuerte.
Forma la vaina del globo ocular que engloba al ojo,
al músculo retractor y al nervio óptico,
reflejándose después alrededor de los restantes
músculos del ojo.

Irrigación:
a. Arteria oftálmica externa.
b. Arterias ciliares anteriores: irrigan la porción
anterior de la coroides, cuerpo ciliar, iris y párpados.
c. Arterias ciliares posteriores:
d. Largas: se dividen en dorsal y ventral, las cuales se
anastomosan y forman el círculo arterial mayor del
iris.
e. Cortas: forman el círculo vascular del nervio
óptico y de éste nacen las arteriolas de la retina,
además forman las arterias de la coroides.

Drenaje venoso:
a. Las venas vorticosas que salen de la esclerótica
cerca del ecuador del globo ocular, drenan el
globo ocular y desembocan en la vena oftálmica
externa.

Inervación
a) NERVIOS OFTÁLMICO Y MAXILAR:
sensibilidad de la córnea, conjuntiva y párpados.
b) NERVIOS OCULOMOTOR COMÚN, TROCLEAR Y
ABDUCENTE:
inerva los músculos extraoculares.
c) NERVIO ÓPTICO:
vía visual:
retina n. óptico quiasma óptico tracto óptico
núcleo geniculado lateral radiación óptica
corteza occipital.
d) NERVIOS CILIARES CORTOS:
componente simpático: inerva al músculo dilatador de la
pupila (midriasis).
componente parasimpático: inerva al m. esfinter de la pupila.

Estesiología - Ojo

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Estesiología - Ojo

Más de David Poleo

Último

Estesiología - Ojo
