Este documento describe comandos básicos de AutoCAD como Mirror, Offset, Fillet, Explode y Layers. Explica cómo crear copias espejadas, paralelas, redondear aristas, desagrupar objetos compuestos y organizar elementos en capas. También cubre utilidades para medir distancias, áreas y otros atributos geométricos.

1. C U R S O M O D E L A D O D I G I T A L
MENÚ MODIFICAR MIRROR, OFFSET, FILLET,
EXPLODE
CAPAS
UTILERÍAS DEL DIBUJO

2. COMANDOS DE AUTOCAD
• Mirror
• Fillet
• Explode
• Layers
• Linetype
• Utilerías de Autocad

3. U3 T1 COMANDO ESPEJO (MIRROR)
• El comando Espejo
(Mirror) crea una
copia del objeto
seleccionado en
espejo.
Métodos de acceso

4. EJEMPLO APLICACIÓN DE MIRROR

5. 3.1 COPIA PARALELA (OFFSET)
• Con (Offset) podrás
crear curvas, líneas,
líneas curvas,
polilíneas, polígonos
paralelos, cualquier
objeto, menos el
punto.
Métodos de Acceso
Desde la cinta: Barra Inicio->Panel
Modificar->Copia paralela

6. APLICACIÓN DE OFFSET

7. 3.1 COMANDO FILETEAR (FILLET)
• Con el comando
Filetear (Fillet)
puedes redondear
y filetear los límites
de los objetos, los
cuales pueden ser
líneas rectas, líneas
curvas, así como
polilíneas.
Métodos de acceso

8. APLICACIÓN DE FILLET

9. U3-T1 EXPLOTAR (EXPLODE).
• Con el comando
Explode, puedes
desagrupar un
objeto compuesto
en sus
componentes, es
decir bloques,
polilíneas, regiones
entre otros.
Métodos de Acceso

10. APLICACIÓN DE EXPLODE

11. U3-T1 CAPAS (LAYERS)
• Capas y sus
propiedades
• Defines Nombre de la
capa, color, tipo de
línea, grosor y una
breve descripción.
• Se utilizan para
organizar los elementos
del dibujo:
• Por ejemplo:
• Ejes, Muros, Ventanas,
Puertas, Pisos, Muebles,
Vegetación, Cotas,
Proyección, Auxiliar, etc.
Métodos de acceso

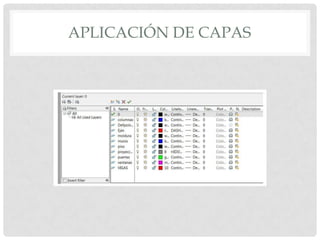

12. APLICACIÓN DE CAPAS

13. Utilidades o Utilerías de Autocad
• Para medir
distancias,
radios, áreas,
ángulos,
volúmenes,
seleccionas la
opción
deseada.
Métodos de acceso
Desde la Cinta->Panel
Utilidades->Lista desplegable
de Medidas->Seleccionas la
opción deseada.
Aplicaciones de Área, distancia

14. ID POINT
Métodos de Acceso
Con el teclado
introduces en el área
de comandos: Id
Su aplicación
