Este documento presenta información sobre modelos y protocolos de comunicación. Explica las funciones de cada una de las 7 capas del modelo OSI, así como las 4 categorías funcionales del modelo TCP/IP. También incluye ejemplos de conversiones entre números binarios y decimales, y clasificación e identificación de máscaras de red para diferentes direcciones IP.

1. Sistema de Gestión
de la Calidad
Servicio Nacional de Aprendizaje – SENA
Regional Boyacá
Centro Industrial de Mantenimiento y Manufactura
GUIA DE APRENDIZAJE MODELOS Y PROTOCOLOS DE COMUNICACION
Fecha:
Versión 2.0
Página 1 de 4
Descripción:
1. Examen: En la carpeta de actividades encontrará el enlace para realizar la
prueba de la unidad dos, tendrá 30 minutos para presentarla, tenga en cuenta
que las preguntas corresponden a conceptos vistos en el material de la unidad
dos
2. Actividad entregable:
2.1 Teniendo como base el material proporcionado en plataforma responda y sustente las
siguientes preguntas argumentativas:
1. Investigar el origen del estándar OSI y su impacto en la construcción de
arquitecturas de red.
2. Analizar las funciones de cada capa del modelo OSI.

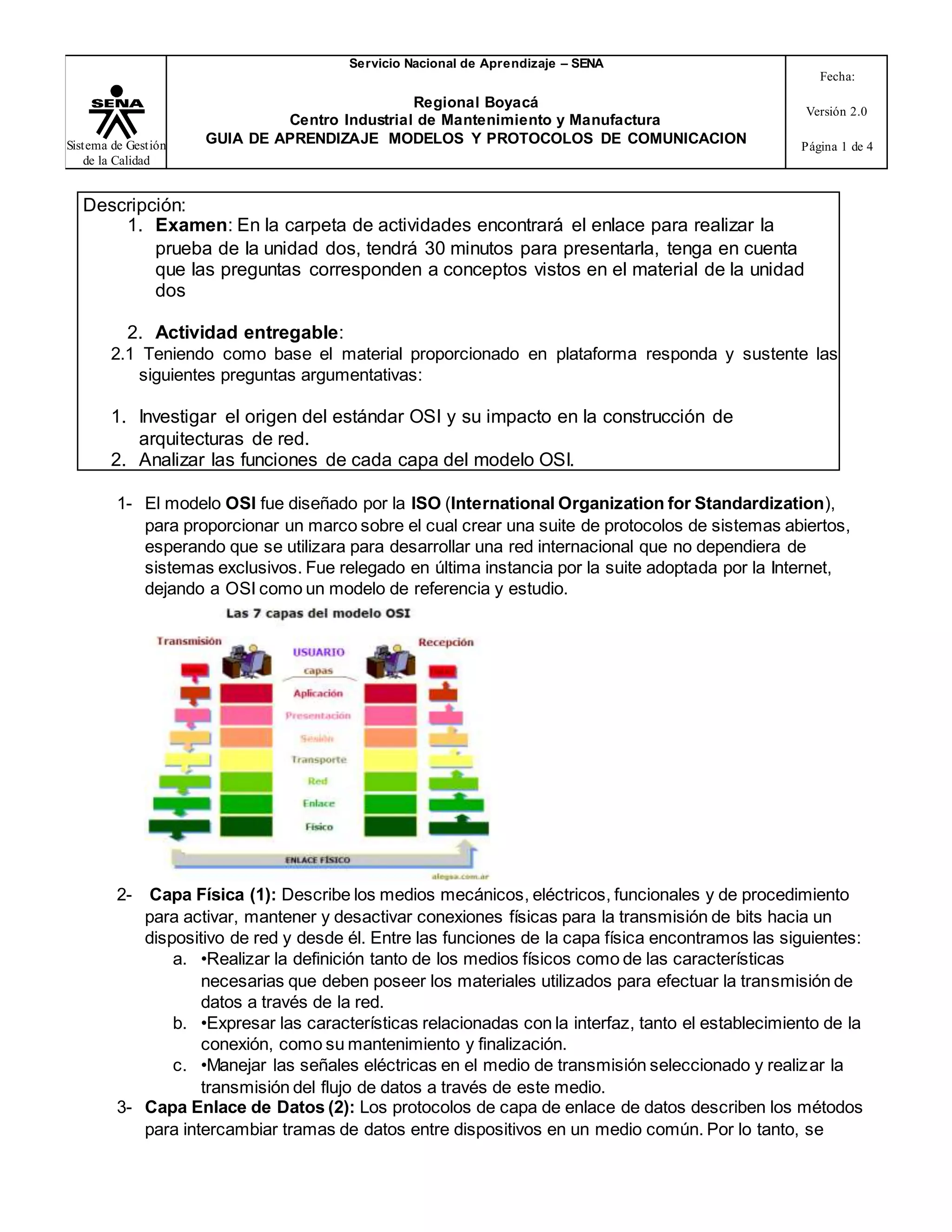

1- El modelo OSI fue diseñado por la ISO (International Organization for Standardization),
para proporcionar un marco sobre el cual crear una suite de protocolos de sistemas abiertos,
esperando que se utilizara para desarrollar una red internacional que no dependiera de
sistemas exclusivos. Fue relegado en última instancia por la suite adoptada por la Internet,
dejando a OSI como un modelo de referencia y estudio.
2- Capa Física (1): Describe los medios mecánicos, eléctricos, funcionales y de procedimiento
para activar, mantener y desactivar conexiones físicas para la transmisión de bits hacia un
dispositivo de red y desde él. Entre las funciones de la capa física encontramos las siguientes:
a. •Realizar la definición tanto de los medios físicos como de las características
necesarias que deben poseer los materiales utilizados para efectuar la transmisión de
datos a través de la red.
b. •Expresar las características relacionadas con la interfaz, tanto el establecimiento de la
conexión, como su mantenimiento y finalización.
c. •Manejar las señales eléctricas en el medio de transmisión seleccionado y realizar la
transmisión del flujo de datos a través de este medio.
3- Capa Enlace de Datos (2): Los protocolos de capa de enlace de datos describen los métodos
para intercambiar tramas de datos entre dispositivos en un medio común. Por lo tanto, se

2. Sistema de Gestión
de la Calidad
Servicio Nacional de Aprendizaje – SENA
Regional Boyacá
Centro Industrial de Mantenimiento y Manufactura
GUIA DE APRENDIZAJE MODELOS Y PROTOCOLOS DE COMUNICACION
Fecha:
Versión 2.0
Página 2 de 4

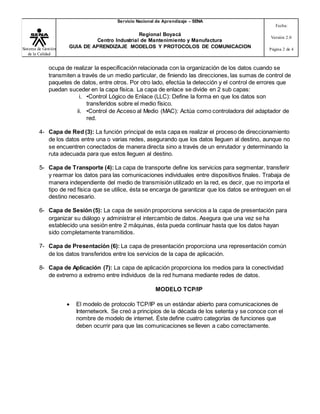

ocupa de realizar la especificación relacionada con la organización de los datos cuando se
transmiten a través de un medio particular, de finiendo las direcciones, las sumas de control de
paquetes de datos, entre otros. Por otro lado, efectúa la detección y el control de errores que
puedan suceder en la capa física. La capa de enlace se divide en 2 sub capas:
i. •Control Lógico de Enlace (LLC): Define la forma en que los datos son
transferidos sobre el medio físico.
ii. •Control de Acceso al Medio (MAC): Actúa como controladora del adaptador de
red.
4- Capa de Red (3): La función principal de esta capa es realizar el proceso de direccionamiento
de los datos entre una o varias redes, asegurando que los datos lleguen al destino, aunque no
se encuentren conectados de manera directa sino a través de un enrutador y determinando la
ruta adecuada para que estos lleguen al destino.
5- Capa de Transporte (4): La capa de transporte define los servicios para segmentar, transferir
y rearmar los datos para las comunicaciones individuales entre dispositivos finales. Trabaja de
manera independiente del medio de transmisión utilizado en la red, es decir, que no importa el
tipo de red física que se utilice, ésta se encarga de garantizar que los datos se entreguen en el
destino necesario.
6- Capa de Sesión (5): La capa de sesión proporciona servicios a la capa de presentación para
organizar su diálogo y administrar el intercambio de datos. Asegura que una vez se ha
establecido una sesión entre 2 máquinas, ésta pueda continuar hasta que los datos hayan
sido completamente transmitidos.
7- Capa de Presentación (6): La capa de presentación proporciona una representación común
de los datos transferidos entre los servicios de la capa de aplicación.
8- Capa de Aplicación (7): La capa de aplicación proporciona los medios para la conectividad
de extremo a extremo entre individuos de la red humana mediante redes de datos.
MODELO TCP/IP
 El modelo de protocolo TCP/IP es un estándar abierto para comunicaciones de
Internetwork. Se creó a principios de la década de los setenta y se conoce con el
nombre de modelo de internet. Éste define cuatro categorías de funciones que
deben ocurrir para que las comunicaciones se lleven a cabo correctamente.

3. Sistema de Gestión
de la Calidad
Servicio Nacional de Aprendizaje – SENA
Regional Boyacá
Centro Industrial de Mantenimiento y Manufactura
GUIA DE APRENDIZAJE MODELOS Y PROTOCOLOS DE COMUNICACION
Fecha:
Versión 2.0
Página 3 de 4

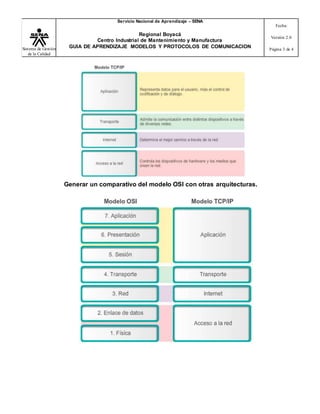

Generar un comparativo del modelo OSI con otras arquitecturas.

4. Sistema de Gestión
de la Calidad
Servicio Nacional de Aprendizaje – SENA
Regional Boyacá
Centro Industrial de Mantenimiento y Manufactura
GUIA DE APRENDIZAJE MODELOS Y PROTOCOLOS DE COMUNICACION
Fecha:
Versión 2.0
Página 4 de 4

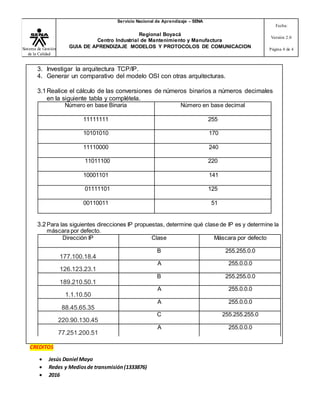

3. Investigar la arquitectura TCP/IP.
4. Generar un comparativo del modelo OSI con otras arquitecturas.
3.1Realice el cálculo de las conversiones de números binarios a números decimales
en la siguiente tabla y complétela.
Número en base Binaria Número en base decimal
11111111 255
10101010 170
11110000 240
11011100 220
10001101 141
01111101 125
00110011 51
3.2Para las siguientes direcciones IP propuestas, determine qué clase de IP es y determine la
máscara por defecto.
Dirección IP Clase Máscara por defecto
177.100.18.4
B 255.255.0.0
126.123.23.1
A 255.0.0.0
189.210.50.1
B 255.255.0.0
1.1.10.50
A 255.0.0.0
88.45.65.35
A 255.0.0.0
220.90.130.45
C 255.255.255.0
77.251.200.51
A 255.0.0.0
CREDITOS
 Jesús Daniel Mayo
 Redes y Mediosde transmisión(1333876)
 2016
