Este documento describe los componentes básicos de un sistema de desagüe cloacal y pluvial, incluyendo las cañerías principales, secundarias y de ventilación. Explica la simbología y colores utilizados para representar estos sistemas en planos, así como la numeración y especificaciones que deben incluirse para cada componente vertical u horizontal. Finalmente, destaca la importancia de aplicar correctamente estos estándares de representación para lograr una lectura clara de la instalación en los planos.

1. INSTALACIONES IIDesagüe cloacal y pluvial

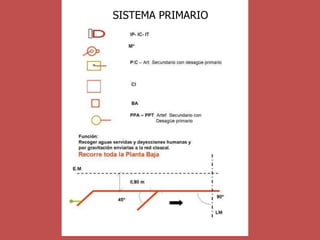

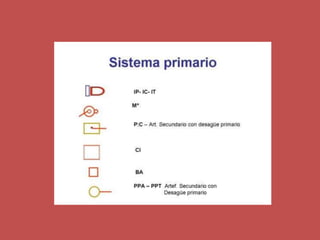

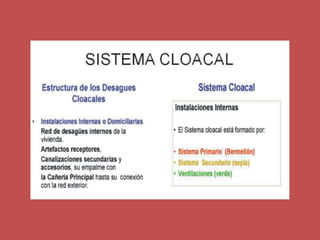

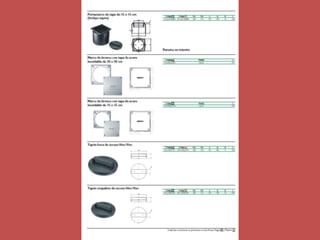

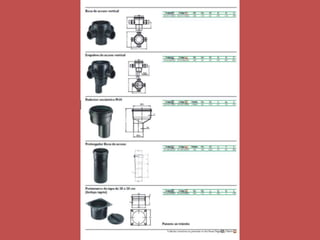

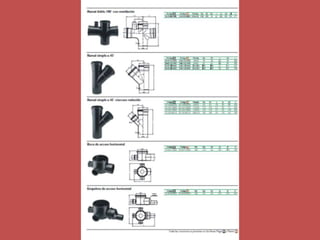

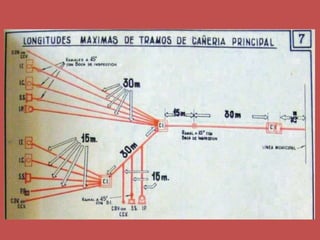

3. SISTEMA PRIMARIO

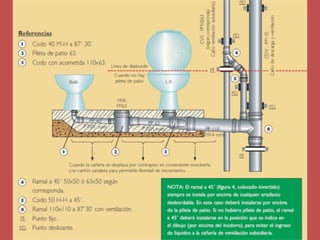

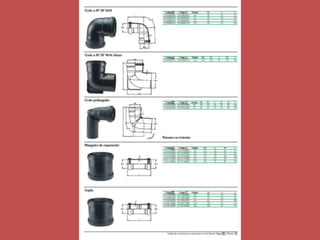

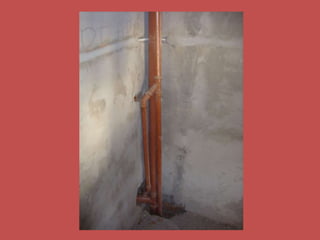

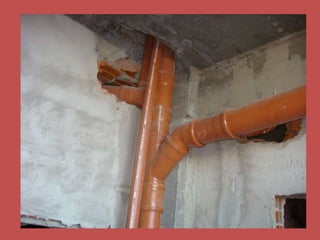

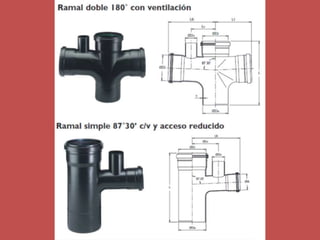

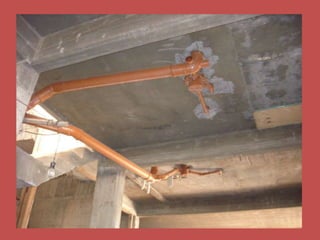

17. Bajadas

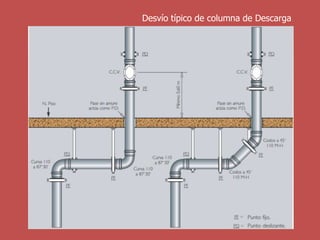

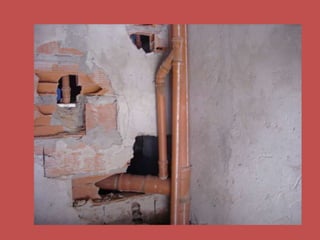

18. Desvío típico de columna de Descarga

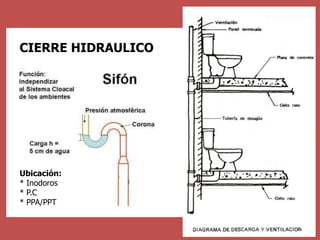

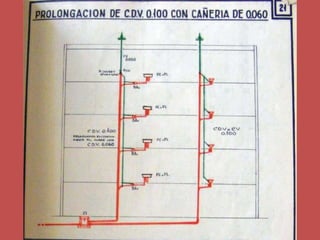

19. CIERRE HIDRAULICO Ubicación:* Inodoros* P.C* PPA/PPT

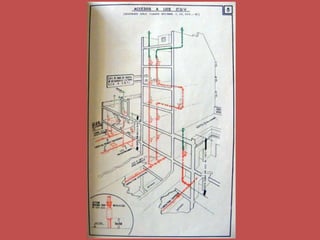

22. Trabajo practico nº1Desagüe cloacal y pluvial

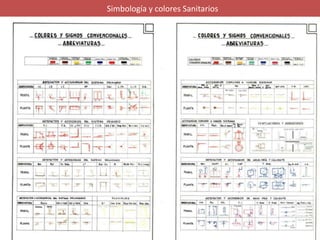

23. Simbología y colores Sanitarios

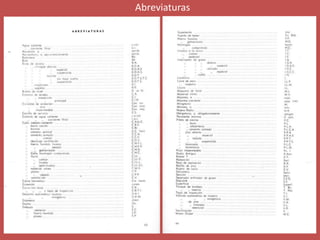

24. Abreviaturas

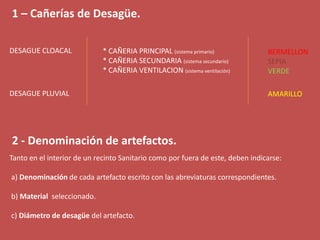

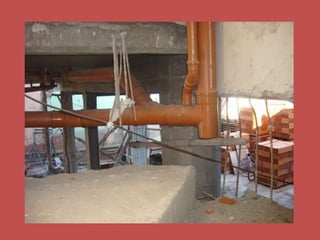

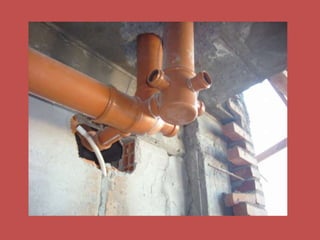

26. 1 – Cañerías de Desagüe.DESAGUE CLOACAL* CAÑERIA PRINCIPAL (sistema primario)* CAÑERIA SECUNDARIA (sistema secundario)* CAÑERIA VENTILACION (sistema ventilación)BERMELLONSEPIAVERDEDESAGUE PLUVIALAMARILLO2 - Denominación de artefactos.Tanto en el interior de un recinto Sanitario como por fuera de este, deben indicarse: a) Denominación de cada artefacto escrito con las abreviaturas correspondientes. b) Material seleccionado. c) Diámetro de desagüe del artefacto.

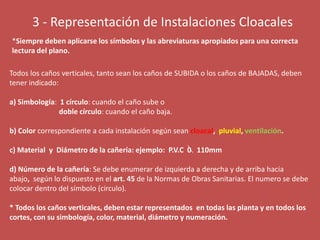

27. 3 - Representación de Instalaciones Cloacales*Siempre deben aplicarse los símbolos y las abreviaturas apropiados para una correcta lectura del plano.Todos los caños verticales, tanto sean los caños de SUBIDA o los caños de BAJADAS, deben tener indicado:a)Simbología: 1 círculo: cuando el caño sube o doble círculo: cuando el caño baja.b) Color correspondiente a cada instalación según seancloacal, pluvial, ventilación.c)Material y Diámetro de la cañería: ejemplo: P.V.C 0 110mmd) Número de la cañería: Se debe enumerar de izquierda a derecha y de arriba hacia abajo, según lo dispuesto en el art. 45 de la Normas de Obras Sanitarias. El numero se debe colocar dentro del símbolo (circulo).* Todos los caños verticales, deben estar representados en todas las planta y en todos los cortes, con su simbología, color, material, diámetro y numeración.
