El documento presenta información sobre algoritmos y diagramas de flujo. Explica que un algoritmo es un conjunto de pasos para resolver un problema y provee ejemplos. También define diagramas de flujo como una representación gráfica de un algoritmo y cubre conceptos como variables, operadores y tipos de datos. Finalmente, propone ejercicios para diseñar algoritmos y diagramas de flujo.

1. Algoritmos y Diagramas de Flujo Problemas Preocupación Análisis Buscar la manera de solucionarlo Verificar si la solución encontrada es la correcta Aplicar la solución Satisfacción y tranquilidad Algoritmo

2. Algoritmos y Diagramas de Flujo Algoritmo: Conjunto de pasos, procedimientos o acciones que nos permiten alcanzar un resultado o resolver un problema Ejemplo: Aplicación que dados la altura y la base de un triangulo muestre su área. 1.-Pedir la altura del triangulo 2.-Pedir la base del triangulo 4.-Realizar la operación multiplicando la base por la altura y después dividir el resultado de la multiplicación entre dos 5.- Mostrar el resultado.

3. Algoritmos y Diagramas de Flujo Algoritmo Procesamiento de datos Datos de entrada Impresión de resultados

4. Algoritmos y Diagramas de Flujo Diagrama de flujo: Representación Gráfica del algoritmo Inicio y Fin. Entrada de datos Proceso u Operación Decisión Decisión Múltiple Impresión Conector Dirección de flujo

5. Algoritmos y Diagramas de Flujo Etapas Básicas del Diagrama de flujo Aplicación que dados la altura y la base de un triangulo muestre su área. 1.- Pedir la altura del triangulo 2.- Pedir la base del triangulo 4.- Realizar la operación multiplicando la base por la altura y después dividir el resultado de la multiplicación entre dos 5.- Mostrar el resultado. Inicio Lectura de datos Procesamiento de datos Impresión De resultado Fin Inicio Altura Base Área = (Base*altura)/2 Área Fin

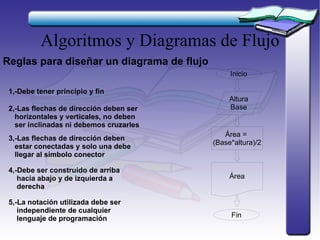

6. Algoritmos y Diagramas de Flujo Reglas para diseñar un diagrama de flujo 1,-Debe tener principio y fin 2,-Las flechas de dirección deben ser horizontales y verticales, no deben ser inclinadas ni debemos cruzarles 3,-Las flechas de dirección deben estar conectadas y solo una debe llegar al símbolo conector 4,-Debe ser construido de arriba hacia abajo y de izquierda a derecha 5,-La notación utilizada debe ser independiente de cualquier lenguaje de programación Inicio Altura Base Área = (Base*altura)/2 Área Fin

7. Algoritmos y Diagramas de Flujo Conceptos fundamentales Variable: Alojamiento en memoria que puede cambiar su valor durante la ejecucion de un programa. Constante: Alojamiento en memoria que no cambia su valor durante la ejecucion de un programa. Identificadores: Nombres que permiten la identificacion de las variables y constantes. Simple Estructurados

8. Algoritmos y Diagramas de Flujo Tipos de Datos Numericos: Enteros: Numeros que pueden estar precedidos del signo “-” o “+” pero que no tienen parte decimal. Reales: Numeros que pueden estar precedidos del signo “-” o “+” pero que tienen parte decimal. Alfanumericos: Caracter: Tiene un solo carácter y se encuentra entre corchetes ejemplos 'a' 'b' . Cadena de caracteres: Conjunto de caracteres en cerada entre comillas y generalmente con un limite de 255 de caracteres ejemplos “abcd” “hola” Logicos: Booleanos: Datos que solo pueden tomar dos valores verdadero (True) o falso (False).

9. Algoritmos y Diagramas de Flujo Jerarquia de Operadores Operadores Jerarquia ( ) ** *,/,div,mod +, - =, <>, <, >, <=, >= NO Y O Mayor Menor Operador asociativo Operadores Aritmeticos Operadores Logicos Operadores Operadores Relacionales

10. Algoritmos y Diagaramas de Flujo Ejemplo de Jerarquia de Operadores Aritmeticos 7 * 5 ** 3 / 4 div 3 1 7 * 125 / 4 div 3 2 875 / 4 div 3 3 218.75 div 3 4 Resultado = 72

11. Algoritmos y Diagramas de Flujo Ejemplo de Jerarquia de Operadores Relacionales (5**2) > (16*2) 1 25 > (16*2) 2 25 > 32 3 Respuesta = Falso

12. Algoritmos y Diagramas de Flujo Ejercicios Propuestos 1. 7 * 88 ( 160 mod 3 ** 3 ) div 5 * 13 -28 2. ( ( 1580 mod 6 * 2 ** 7 ) > ( 7 + 8 * 3 ** 4 ) ) > ( ( 15 * 2 ) = ( 60 * 2 / 4 ) ) 3. NO ( 15 >= 7 ** 2 ) O ( 43 – 8 * 2 div 4 <> 3 * 2 div 2 ) 4. Realizar el algoritmo y diagrama de flujo que me muestre el area de un cuadrado. 5. Realizar el algoritmo y diagrama de flujo que me muestre el area de un rectangulo. 6. Realizar un algoritmo y diagrama de flujo de una aplicación que convierta grados Celsius a grados Fahrenheit

13. Algoritmos y Diagramas de Flujo 1.- a = 0, b = 0, c = 0 2.- c = b + 1 3.- b = c + 2 4.- c = b + a 5.- a = b * c 6.- a = a**2 7.- b = a / 9 / 3 * 3**2 Bloque de Asignación 0 0 0 1 3 3 9 81 27 1 2 3 4 5 6 7 a b c No asig

14. Algoritmos y Diagramas de Flujo Ejercicios Propuestos Realizar el bloque de Asignación para las siguientes operaciones 1.- r = 0, a = 0, b = 0, L = 0, r1 = 0 2.- b = 10, a = 10 3.- r = b * a / 2 4.- L = 9 5.- r1 = L ** 2 6.- r = r * 2 7.- r1 = r1 + r 8.- r = r * 2 9.- r1 = r1 + r 10.- r1 = r1 + r 11.- r1 = r1 + r

15. Algoritmos y Diagramas de Flujo Ciclo de desarrollo Análisis Diseño Codificación Pruebas e implementación ¿Qué quiere el cliente? Algoritmos ¿Cómo se desarrollara? Algoritmos Orientados a Datos, mini_especificaciones Diagramas de flujo Pruebas de escritorio ¿Cómo llevar el diseño a programas? Código Fuente ¿Esta el cliente satisfecho? Aceptación del programa

16. Algoritmos y Diagramas de Flujo Niveles de servicio Se desea saber la disponibilidad del servicio de Internet para una persona, expresado en horas de disponibilidad. El nivel de servicio depende de la disponibilidad de la computadora y del enlace a Internet , el horario de la persona es de 8 horas La disponibilidad de un sistema de dispositivos (dos o mas que trabajan de forma conjunta), se calcula multiplicando los porcentajes de grado de disponibilidad de cada una de ellas y el resultado es siempre menor a la disponibilidad del menor. El tiempo de disponibilidad de calcula multiplicando la disponibilidad del sistema de dispositivos por el tiempo en que es requerido. Ejercicio Propuesto

17. Algoritmos y Diagramas de Flujo Análisis Área de conocimiento: Calculo de niveles de servicio 1.-Se desea conocer la disponibilidad del servicio de Internet expresado en horas 2.-El grado de disponibilidad de la computadora influye en el grado de disponibilidad del servicio. 3.-El grado de disponibilidad del servicio de enlace a Internet influye en el grado de disponibilidad del servicio. 4.-El tiempo total en el que se requiere el servicio es de 8 horas 5.-La disponibilidad de un sistema de dispositivos se calcula multiplicando los porcentajes del grado de disponibilidad de los mismos. 6.-La computadora y el servicio de enlace a Internet trabajan como un Sistema de Dispositivos.

18. Algoritmos y Diagramas de Flujo Grado de disponibilidad de la computadora Grado de disponibilidad del enlace Tiempo laborable en horas La disponibilidad del servicio es de horas Interfaz Algoritmo 1.-Inicio 2.-Se pregunta la disponibilidad de la computadora . 3.-Se pregunta la disponibilidad del enlace. 4.-Se pregunta el tiempo laborable en horas 5.-Se calcula la disponibilidad del sistema de dispositivos 6.-Se calcula el tiempo de disponibilidad del servicio. 7.-Se muestra el tiempo de disponibilidad del servicio. 8.-Fin

19. Algoritmos y Diagramas de Flujo Simulación Disponibilidad del sistema (DS) = Disponibilidad de la computadora(DC) * disponibilidad del enlace(DE) DC = 98 % = 0,98 DE = 87 % = 0,87 DS = DC * DE DS = 0,98 * 0,87 DS = 0,8526 La disponibilidad del sistema seria de 85,26% Disponibilidad en horas (DH) = Disponibilidad del sistema(DS) * tiempo laborable(TL) DH = DS * TL DH = 0,8526 * 8 hrs. DH = 6,82

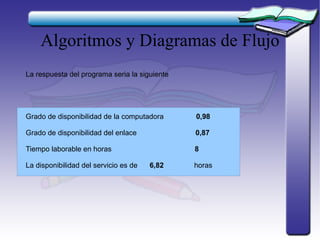

20. Algoritmos y Diagramas de Flujo Grado de disponibilidad de la computadora 0,98 Grado de disponibilidad del enlace 0,87 Tiempo laborable en horas 8 La disponibilidad del servicio es de 6,82 horas La respuesta del programa seria la siguiente

21. Algoritmos y Diagramas de Flujo 1.-Inicio 2.-Se pregunta la disponibilidad de la computadora . (DC,r [0-1]) 3.-Se pregunta la disponibilidad del enlace. (DE,r[0-1]) 4.-Se pregunta el tiempo laborable en horas. (TL,r[0-1]) 5.-Se calcula la disponibilidad del sistema de dispositivos (DS,r[0-1]) 6.-Se calcula el tiempo de disponibilidad del servicio. (DH,r[0-1]) 7.-Se muestra el tiempo de disponibilidad del servicio. (DH) 8.-Fin Algoritmo orientado a Datos

22. Algoritmos y Diagramas de Flujo Mini_especificación : Representación abstracta y simbólica entendible por el ser humano, que muestra al máximo detalle las operaciones que un programa debe hacer con los datos. Por regla general se declaran todas las variables. 1.-INICIO: 2.- (DC,r[0-1]) 3.- (DE.r[0-1]) 4.- (TL, r[0-1]) 5.- (DS,r[0-1]) 6.- (DH,d[0-1]) 7.- << “Grado disponibilidad de la computadora:” 8.- >> DC 9.- << ”Grado de disponibilidad del enlace:” 10.- >> DE 11.- << “Tiempo laborable en horas:” 12.- >> TL 13.- DS = DC * DE 14.- DH = DS * TL 15.- << “ La disponibilidad del servicio de Internet es de “ + DH + “horas” 16.-FIN

23. Algoritmos y Diagramas de Flujo Ejercicio Propuesto Realizar el diagrama de flujo el ejercicio en el cual se esta practicando. La computadora, como todas las herramientas, no piensa

24. Si crees que puedes, o no puedes, igual tienes razón. Henry Ford Bibliografia: Introducción a la programación – Felipe Ramirez 2a edición Editorial Alfa-Omega Metodología de la Programación – Osvaldo Cairo 3a edición Editorial Alfa-Omega
