Your logo




            MULTIBAND ANTENNA
            Luisa Fernanda Ríos Ochoa
            Universidad of Medellín

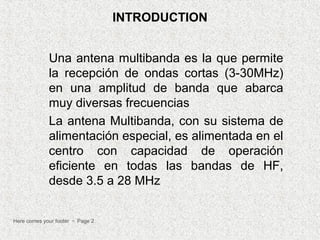

INTRODUCTION


             Una antena multibanda es la que permite
             la recepción de ondas cortas (3-30MHz)
             en una amplitud de banda que abarca
             muy diversas frecuencias.
             La antena Multibanda, con su sistema de
             alimentación especial, es alimentada en el
             centro con capacidad de operación
             eficiente en todas las bandas de HF,
             desde 3.5 a 28 MHz


Here comes your footer  Page 2
Here comes your footer  Page 3
CARACTERISTICAS
G5RV ( Louis Varney)
Sus       dimensiones      son
específicamente     diseñadas
para ser instaladas en áreas
de espacio limitado, con lo
cual    puede     acomodarse,
razonablemente,     en   línea
recta con sus 102 pies (31.08
mts.) horizontales.
Linea escalera-adaptador de
impedancias-linea de
acoplamiento

Here comes your footer  Page 4
G5RV-RESUMEN




Here comes your footer  Page 5
CARACTERISTICA

 Para la instalación en áreas muy limitadas de espacio, las dimensiones de ambos
  "brazos" y de la sección acopladora de la antena, pueden dividirse entre un factor
  de 2 para formar una G5RV de media onda, la cual seria una antena eficiente
  desde 7 hasta 28 MHz.

 El tamaño completo de la antena G5RV funcionara también en la banda de 1.8
  Mhz. si el extremo final de la sección adaptadora es unida a la estación
  transmisora, mediante una línea balanceada o trozo de coaxial y una red de
  acoplamiento (antena Tuner o transmatch), además de una buena conexión a
  tierra o un cable tipo contrapeso (counterpoise),similarmente, la versión de media
  onda de esta antena, puede ser usada en las bandas de 3.5 y 1.8 MHz.




Here comes your footer  Page 6
CARACTERISTICAS

La antena multibanda fue diseñada
como un hilo largo de 3 medias
longitudes de onda, alimentado al
centro en 14 MHz., donde una sección
acopladora de 34 pies (10.36 mts.) de
línea abierta, funciona como un
transformador de impedancias de 1:1.       Color pallet

Esta sección conectada a una línea
paralela de 75 Ohms, o a coaxial de 50
u 75 Ohms, observara una impedancia
cercana al acople en esa banda con
una consecuente baja ROE en el
alimentador.




Here comes your footer  Page 7
CARACTERISTICAS

          Sin embargo en todas las otras bandas de HF,
          la función de esta sección es actuar como una
          sección de maquillaje para acomodar las ondas
          estacionarias (componentes de la corriente y
          voltaje) las cuales, en ciertas frecuencias de
          operación, no pueden ser acomodadas
          completamente en la porción radiante de los
          "brazos" horizontales (o V invertida).




Here comes your footer  Page 8
FUNCIONAMIENTO DE LA ANTENA

   Se debe hacer un estudio en particular para la
   banda de 20 metros ya que el será de
   aplicación para las restantes. Se debe aclarar
   que en las puntas de la antena habrá siempre
   un nodo de corriente por lo cual será en la
   base de la línea o cinta que se producirán las
   diferentes impedancias de acuerdo con las
   impedancias que se utilicen. De alli la
   necesidad de un aclopador de antena, aunque
   no en todos los casos.


Here comes your footer  Page 9
CALCULOS

 En la banda de 20 metros la distribución de la corriente en la antena nos indica las tres
 medias ondas. La longitud de la antena seria:

 L = 492 X (N - 0,05) % F
 Formula en la que:
 L = Longitud
 N = Cantidad de medias ondas
 F = Frecuencia en Mhz
 Para F = 14,2 Mhz
 Substituyendo los valores tenemos:
 L = 492 X 2,95 % 14,2 = 31,36 metros
 Linea de bajada (Lb):
 Lb: 150 X V % F
 Formula en la que:
 Lb = Linea de bajada
 V = Factor de velocidad
 Lb = 150 X 0,975 % 14,2 = 10,30 metros




Here comes your footer  Page 10
