- 1. Atlas de RadiologíaNormal CÁTEDRA DE DIAGNÓSTICO POR IMÁGENES Autoras: Dra. Bogdanich Goycoa Manuela Dra. Capiel María Celina Tántera Fernández Florencia Colaboradores: Dr. Capiel Carlos Dr. Constantino Sebastian Dr. Rossini Sebastian

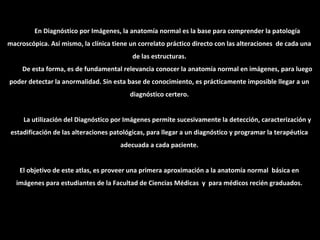

- 2. En Diagnóstico porImágenes, la anatomía normal es la base para comprender la patología macroscópica. Así mismo, la clínica tiene un correlato práctico directo con las alteraciones de cada una de las estructuras. De esta forma, es de fundamental relevancia conocer la anatomía normal en imágenes, para luego poder detectar la anormalidad. Sin esta base de conocimiento, es prácticamente imposible llegar a un diagnóstico certero. La utilización del Diagnóstico por Imágenes permite sucesivamente la detección, caracterización y estadificación de las alteraciones patológicas, para llegar a un diagnóstico y programar la terapéutica adecuada a cada paciente. El objetivo de este atlas, es proveer una primera aproximación a la anatomía normal básica en imágenes para estudiantes de la Facultad de Ciencias Médicas y para médicos recién graduados.
- 3.
- 4. Radiografía de Tórax (Frentey Perfil)

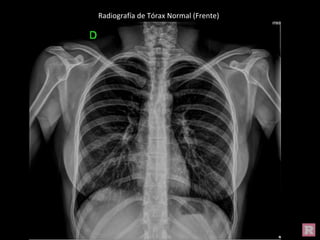

- 5. Radiografía de TóraxNormal (Frente)

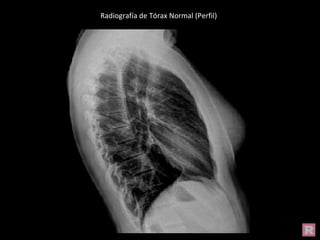

- 6. Radiografía de TóraxNormal (Perfil)

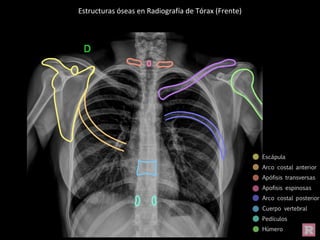

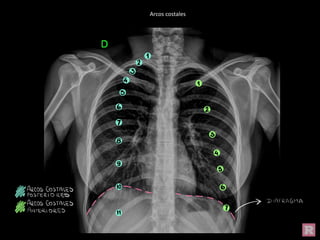

- 7. Estructuras óseas enRadiografía de Tórax (Frente)

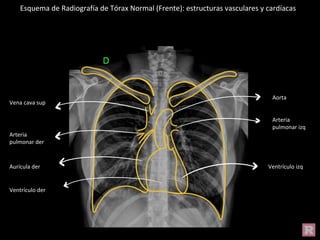

- 8. Esquema de Radiografíade Tórax Normal (Frente): estructuras vasculares y cardíacas Vena cava sup Arteria pulmonar der Aurícula der Ventrículo der Aorta Arteria pulmonar izq Ventrículo izq

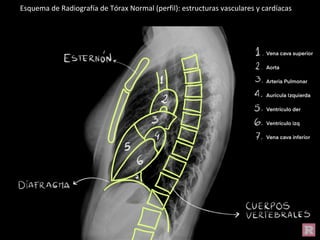

- 9. Esquema de Radiografíade Tórax Normal (perfil): estructuras vasculares y cardíacas

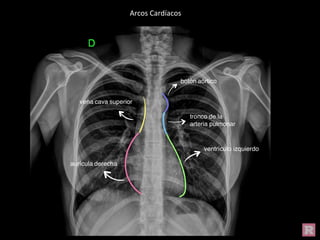

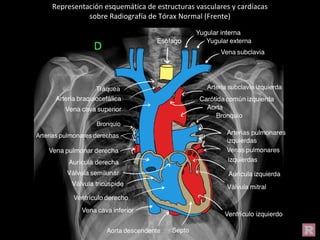

- 10. Representación esquemática deestructuras vasculares y cardíacas sobre Radiografía de Tórax Normal (Frente)
- 11.

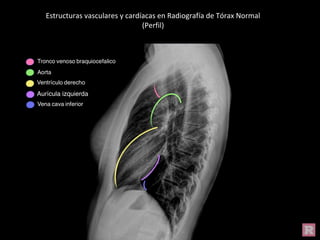

- 12. Estructuras vasculares ycardíacas en Radiografía de Tórax Normal (Perfil)
- 13.

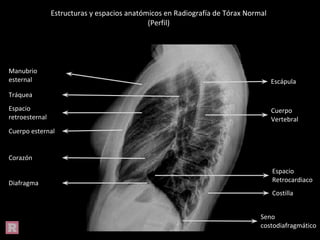

- 14. Estructuras y espaciosanatómicos en Radiografía de Tórax Normal (Perfil) Manubrio esternal Tráquea Espacio retroesternal Cuerpo esternal Corazón Diafragma Escápula Cuerpo Vertebral Espacio Retrocardiaco Costilla Seno costodiafragmático

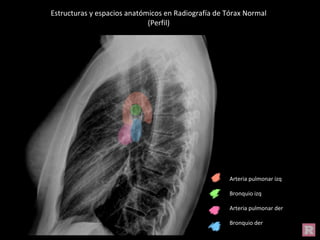

- 15. Estructuras y espaciosanatómicos en Radiografía de Tórax Normal (Perfil) Arteria pulmonar izq Bronquio izq Arteria pulmonar der Bronquio der

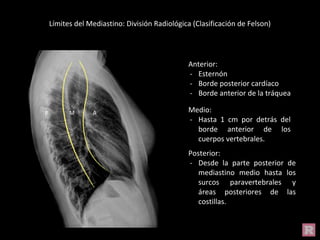

- 16. Límites del Mediastino:División Radiológica (Clasificación de Felson) Anterior: - Esternón - Borde posterior cardíaco - Borde anterior de la tráquea Medio: - Hasta 1 cm por detrás del borde anterior de los cuerpos vertebrales. Posterior: - Desde la parte posterior de mediastino medio hasta los surcos paravertebrales y áreas posteriores de las costillas. P M A

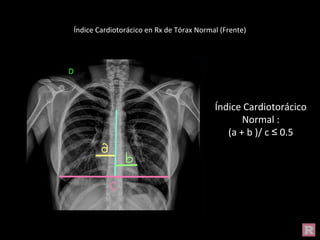

- 17. Índice Cardiotorácico enRx de Tórax Normal (Frente) Índice Cardiotorácico Normal : (a + b )/ c ≤ 0.5

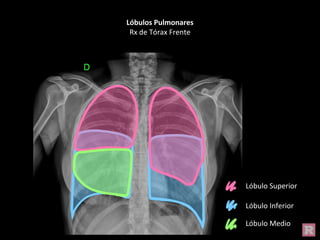

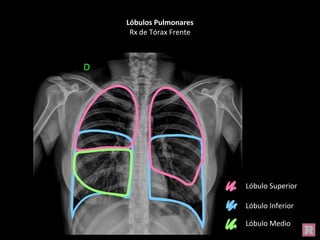

- 18. Lóbulos Pulmonares Rx deTórax Frente Lóbulo Superior Lóbulo Inferior Lóbulo Medio
- 19. Lóbulos Pulmonares Rx deTórax Frente Lóbulo Superior Lóbulo Inferior Lóbulo Medio

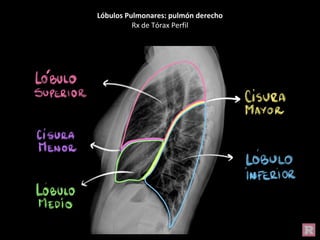

- 20. Lóbulos Pulmonares: pulmónderecho Rx de Tórax Perfil
- 21. Lóbulos Pulmonares: pulmónizquierdo Rx de Tórax Perfil
- 22.
- 23.
- 24.

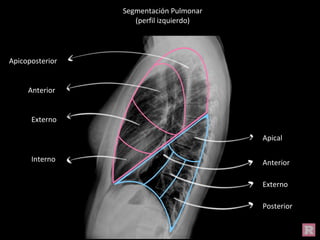

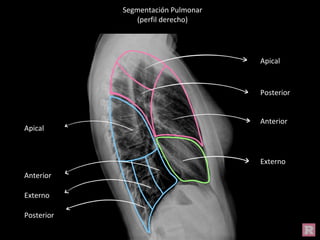

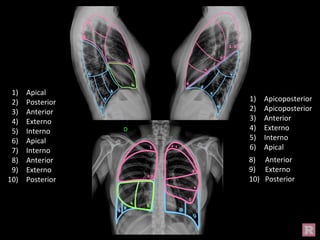

- 25. 1) Apical 2) Posterior 3)Anterior 4) Externo 5) Interno 6) Apical 7) Interno 8) Anterior 9) Externo 10) Posterior 1) Apicoposterior 2) Apicoposterior 3) Anterior 4) Externo 5) Interno 6) Apical 8) Anterior 9) Externo 10) Posterior
- 26. TC de Tórax Cortesaxiales, coronales y sagitales Ventana mediastínica y pulmonar

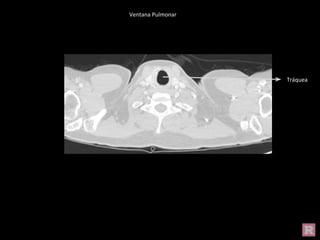

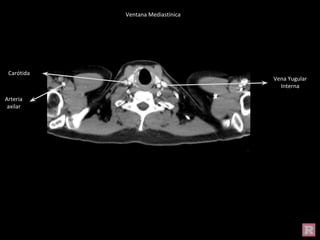

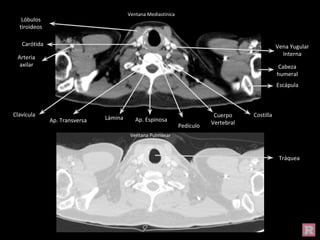

- 27. Ventana Mediastínica Ventana Pulmonar Tráquea VenaYugular Interna Carótida Arteria axilar Cabeza humeral Escápula Costilla Clavícula Ap. Transversa Lámina Ap. Espinosa Pedículo Cuerpo Vertebral Lóbulos tiroideos

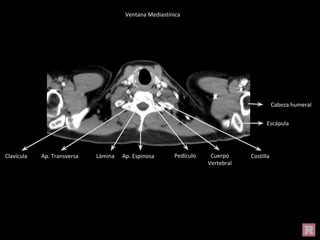

- 28. Cabeza humeral Escápula Costilla Clavícula Ap.Transversa Lámina Ap. Espinosa Cuerpo Vertebral Pedículo Ventana Mediastínica
- 29.

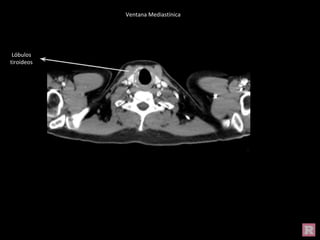

- 30.

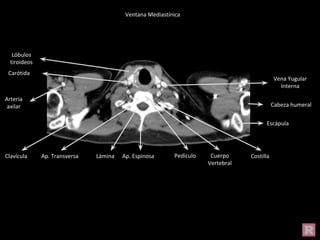

- 31. Cabeza humeral Escápula Costilla Clavícula Ap.Transversa Lámina Ap. Espinosa Cuerpo Vertebral Pedículo Ventana Mediastínica Vena Yugular Interna Carótida Arteria axilar Lóbulos tiroideos
- 32. Ventana Pulmonar Tráquea Lóbulo superior izq Lóbulosuperior der Ventana Mediastínica Esternón Escápula V. braquiocefálica izq V. braquiocefálica der A. carótida izq A. Subclavia izq A. Braquiocefálica A. Subclavia der Lóbulo superior izq Esófago

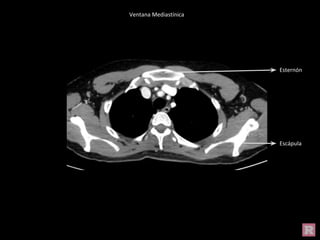

- 33.

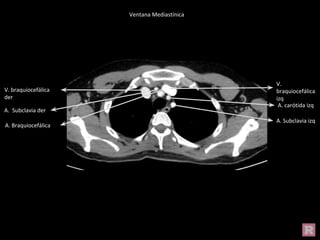

- 34. Ventana Mediastínica V. braquiocefálica izq V. braquiocefálica der A.carótida izq A. Subclavia izq A. Braquiocefálica A. Subclavia der Ventana Mediastínica

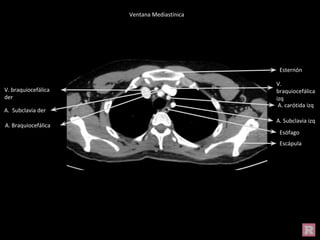

- 35. Ventana Mediastínica Ventana Mediastínica Esternón Escápula V. braquiocefálica izq V.braquiocefálica der A. carótida izq A. Subclavia izq A. Braquiocefálica A. Subclavia der Esófago

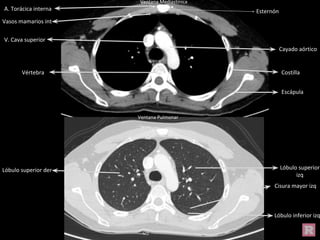

- 36. Ventana Mediastínica Ventana Pulmonar Cayadoaórtico V. Cava superior Costilla Escápula Esternón Vértebra A. Torácica interna Vasos mamarios int Lóbulo inferior izq Lóbulo superior der Lóbulo superior izq Cisura mayor izq
- 37.
- 38. Cayado aórtico V. Cava superior A.Torácica interna Vasos mamarios int Ventana Mediastínica

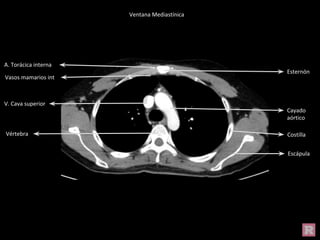

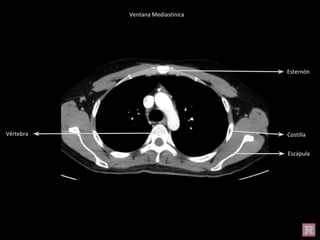

- 39. Cayado aórtico V. Cava superior Costilla Escápula Esternón Vértebra A.Torácica interna Vasos mamarios int Ventana Mediastínica

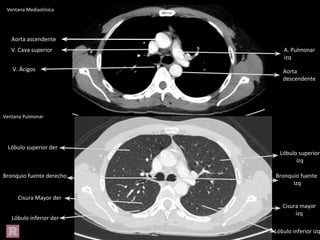

- 40. Ventana Mediastínica Ventana Pulmonar Bronquiofuente derecho Bronquio fuente Izq Cisura mayor izq Lóbulo inferior izq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der Cisura Mayor der Aorta ascendente Aorta descendente V. Cava superior A. Pulmonar izq V. Ácigos

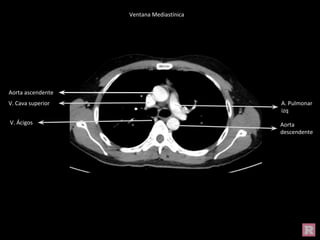

- 41. Aorta ascendente Aorta descendente V. Cavasuperior A. Pulmonar izq V. Ácigos Ventana Mediastínica

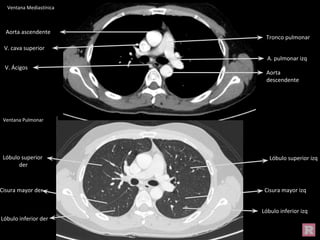

- 42. Ventana Mediastínica Ventana Pulmonar Cisuramayor izq Cisura mayor der Lóbulo inferior izq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der Aorta ascendente Tronco pulmonar V. cava superior Aorta descendente A. pulmonar izq V. Ácigos

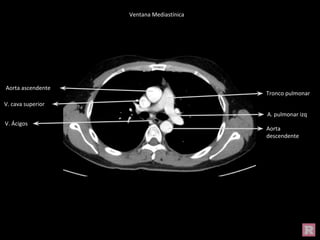

- 43. Aorta ascendente Tronco pulmonar V.cava superior Aorta descendente A. pulmonar izq V. Ácigos Ventana Mediastínica

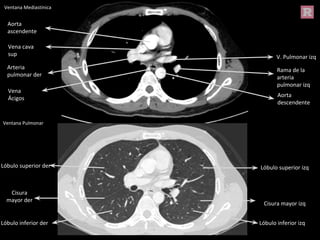

- 44. Ventana Mediastínica Ventana Pulmonar Cisura mayorder Lóbulo superior der Lóbulo inferior der Lóbulo superior izq Lóbulo inferior izq Cisura mayor izq Aorta descendente V. Pulmonar izq Arteria pulmonar der Rama de la arteria pulmonar izq Aorta ascendente Vena cava sup Vena Ácigos

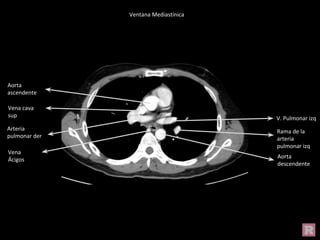

- 45. Aorta descendente V. Pulmonar izq Arteria pulmonarder Rama de la arteria pulmonar izq Aorta ascendente Vena cava sup Vena Ácigos Ventana Mediastínica

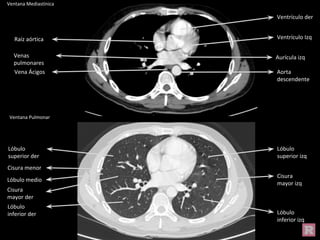

- 46. Ventana Mediastínica Ventana Pulmonar Aorta descendente VenaÁcigos Aurícula izq Ventrículo der Raíz aórtica Venas pulmonares Ventrículo Izq Cisura mayor izq Lóbulo inferior izq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der Cisura menor Cisura mayor der Lóbulo medio

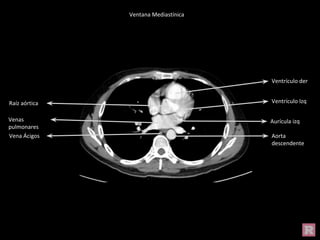

- 47. Aorta descendente Vena Ácigos Aurícula izq Ventrículoder Raíz aórtica Venas pulmonares Ventrículo Izq Ventana Mediastínica
- 48. Ventana Mediastínica Ventana Pulmonar Lóbulosuperior izq Lóbulo inferior izq Cisura mayor izq Lóbulo medio Lóbulo inferior der Cisura menor Miocardio Ventrículo izq Aorta descendente Ventrículo der Aurícula der Tabique interventricular

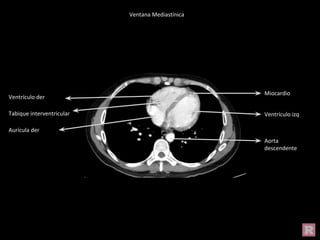

- 49. Miocardio Ventrículo izq Aorta descendente Ventrículo der Aurículader Tabique interventricular Ventana Mediastínica
- 50. Ventana Mediastínica Ventana Pulmonar Cúpula diafragmática Ventrículoizq Ventrículo der Esófago V. Ácigos Vena cava inf Aorta descendente Pericardio Lóbulo medio Lóbulo inferior der Lóbulo superior izq Lóbulo inferior izq Cisura menor Cisura mayor izq Esófago
- 51. Ventrículo izq Ventrículo der V.Ácigos Vena cava inf Aorta descendente Pericardio Ventana Mediastínica

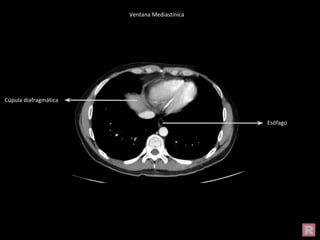

- 52.

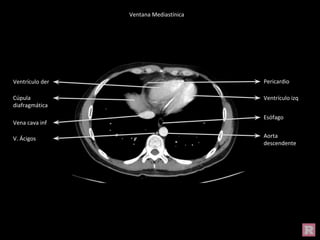

- 53. Cúpula diafragmática Ventrículo izq Ventrículo der Esófago V.Ácigos Vena cava inf Aorta descendente Pericardio Ventana Mediastínica

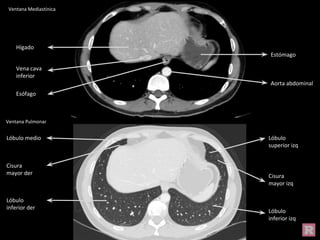

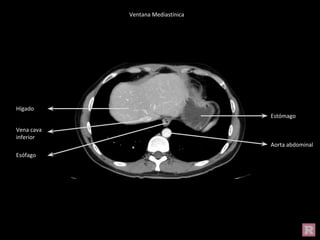

- 54. Ventana Mediastínica Ventana Pulmonar Hígado Estómago Venacava inferior Aorta abdominal Esófago Lóbulo medio Cisura mayor der Lóbulo inferior der Lóbulo superior izq Cisura mayor izq Lóbulo inferior izq
- 55.
- 56.
- 57.

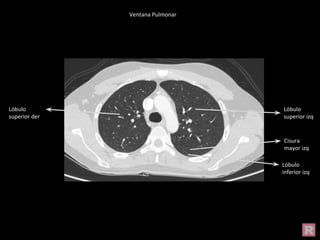

- 58. Ventana Pulmonar Lóbulo inferior izq Lóbulo superiorder Lóbulo superior izq Cisura mayor izq

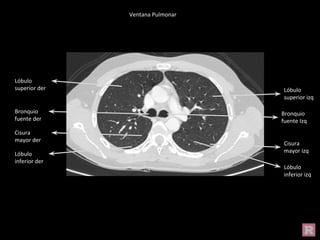

- 59. Ventana Pulmonar Bronquio fuente der Bronquio fuenteIzq Cisura mayor izq Lóbulo inferior izq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der Cisura mayor der

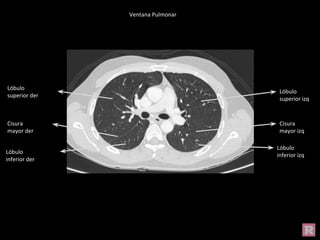

- 60. Ventana Pulmonar Cisura mayor izq Cisura mayorder Lóbulo inferior izq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der

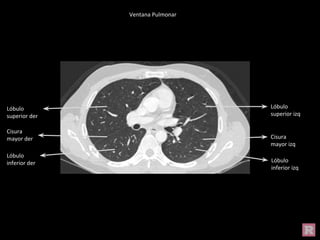

- 61. Ventana Pulmonar Cisura mayor der Lóbulo superiorder Lóbulo inferior der Lóbulo superior izq Lóbulo inferior izq Cisura mayor izq

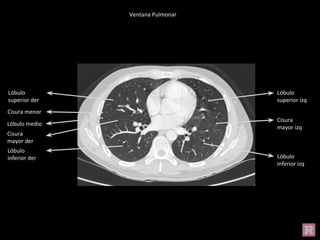

- 62. Ventana Pulmonar Cisura mayor izq Lóbulo inferiorizq Lóbulo superior izq Lóbulo superior der Lóbulo inferior der Cisura menor Cisura mayor der Lóbulo medio

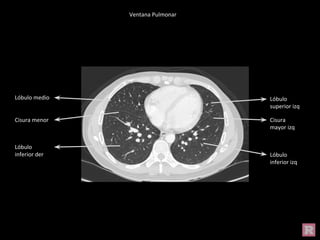

- 63. Ventana Pulmonar Lóbulo superior izq Lóbulo inferiorizq Cisura mayor izq Lóbulo medio Lóbulo inferior der Cisura menor

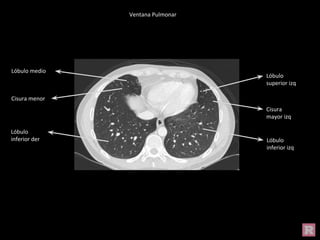

- 64. Ventana Pulmonar Lóbulo medio Lóbulo inferiorder Lóbulo superior izq Lóbulo inferior izq Cisura menor Cisura mayor izq

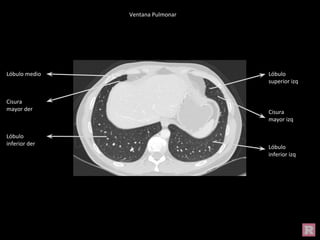

- 65. Lóbulo medio Cisura mayor der Lóbulo inferiorder Lóbulo superior izq Cisura mayor izq Lóbulo inferior izq Ventana Pulmonar

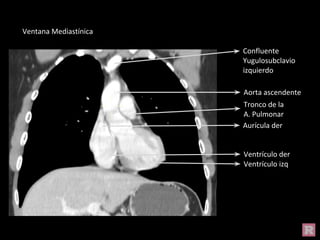

- 66. Aorta ascendente Aurícula der Troncode la A. Pulmonar Ventrículo izq Ventrículo der Confluente Yugulosubclavio izquierdo Ventana Mediastínica

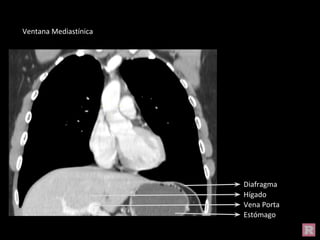

- 67.

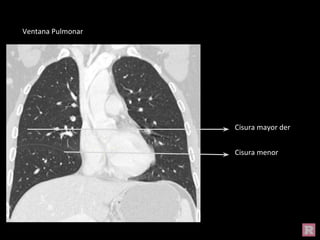

- 68. Cisura mayor der Cisuramenor Ventana Pulmonar

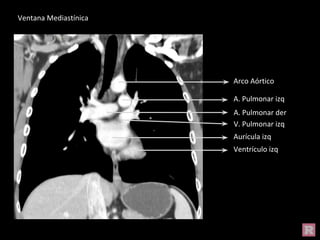

- 69. A. Pulmonar izq ArcoAórtico Ventrículo izq Aurícula izq A. Pulmonar der V. Pulmonar izq Ventana Mediastínica

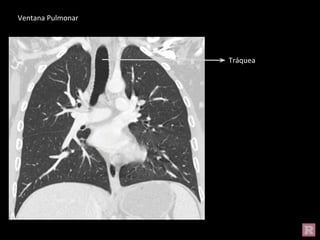

- 70.

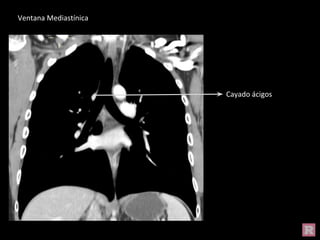

- 71.

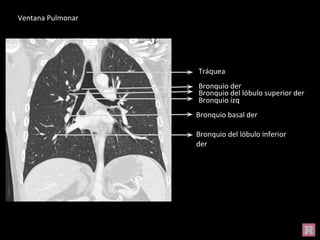

- 72. Bronquio del lóbuloinferior der Tráquea Bronquio izq Bronquio basal der Bronquio der Bronquio del lóbulo superior der Ventana Pulmonar
- 73.

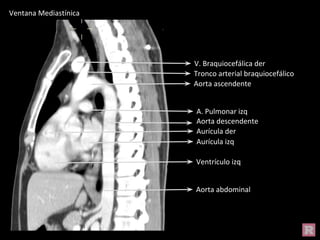

- 74. Aorta abdominal Aorta descendente Aortaascendente V. Braquiocefálica der Tronco arterial braquiocefálico Ventrículo izq Aurícula der Aurícula izq A. Pulmonar izq Ventana Mediastínica

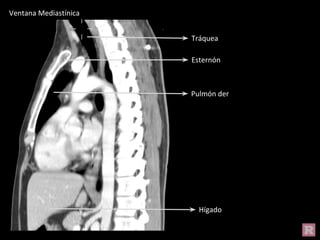

- 75.

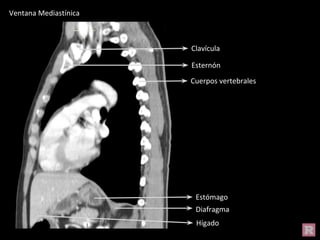

- 76.

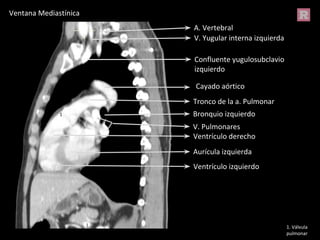

- 77. Ventrículo izquierdo Tronco dela a. Pulmonar Aurícula izquierda Ventrículo derecho Bronquio izquierdo V. Pulmonares Cayado aórtico V. Yugular interna izquierda Confluente yugulosubclavio izquierdo A. Vertebral 1 1. Válvula pulmonar Ventana Mediastínica
- 78.

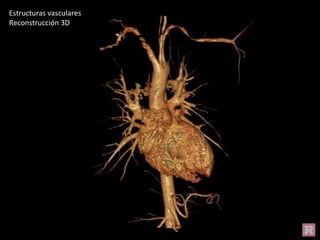

- 79.

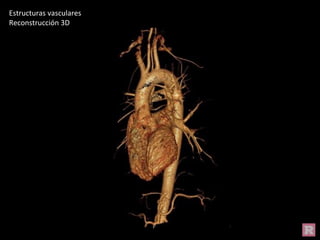

- 80.

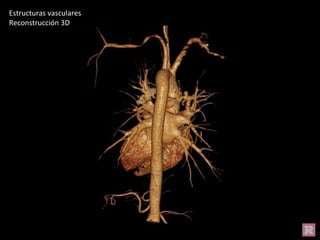

- 81.

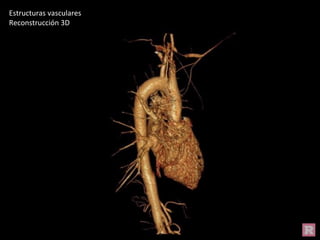

- 82.

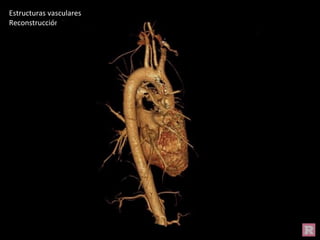

- 83.
- 84.

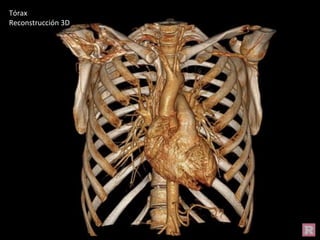

- 85.
