Este documento describe las posiciones radiológicas habituales y complementarias para realizar radiografías de tórax, incluyendo pósteroanterior, anteroposterior y lateral izquierda. También proporciona directrices técnicas para cada posición, como la postura del paciente, colocación de placas y rayos. Se explican radiografías adicionales como lordosis, inspiración, espiración y decúbito lateral con rayo horizontal. Finalmente, se enumeran parámetros para evaluar la calidad de una radiografía de tórax

1. EL TORAX
POSICIONES
RADIOLOGICAS

2. CLASIFICACION
HABITUALES
Pósteroanterior (P.A.)
Anteroposterior (A.P.)
Lateral izq.(LAT.)
COMPLEMENTARIAS
Lordotica o apicograma
Inspiración, Espiración
Decúbito lat.
Decúbito lat. c/rayo horizontal
Oblicuas
Esófagograma

3. TORAX EN PA
DIRECTRICES
Paciente de pie
Manos en la cintura ,codos
flexionados, hombros rotados
hacia adelante
R.C.: perpendicular a la placa
PMS: ángulos inf. Escapulas
Apnea inspiratoria
Formato: 35x35cm

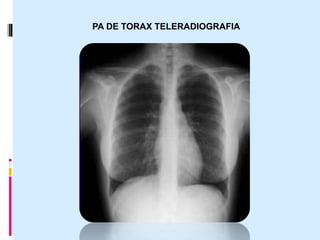

4. PA DE TORAX TELERADIOGRAFIA

5. TORAX LATERAL
DIRECTRICES
Paciente de pie
Lateral izquierda
Brazos elevados sobre la
cabeza
PSM paralelo al chasis
RC: debajo ángulo
escapular
Apnea inspiratoria
Formato: 35x35cm

6. LATERAL IZQUIERDA

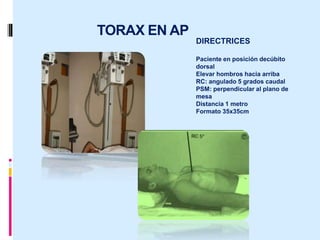

7. TORAX EN AP
DIRECTRICES
Paciente en posición decúbito
dorsal
Elevar hombros hacia arriba
RC: angulado 5 grados caudal
PSM: perpendicular al plano de
mesa
Distancia 1 metro
Formato 35x35cm

8. AP DE TORAX

9.  Decúbito lateral izq. c/rayo horizontal
 Decúbito lateral derecho
 Inspiración / espiración
 Lordótica/ apicograma
 Oblicuas
 Esofagograma
COMPLEMENTARIOS

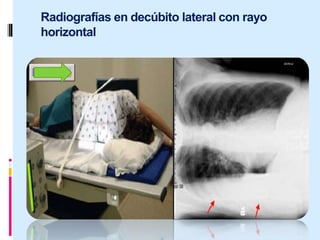

10. Radiografías en decúbito lateral con rayo
horizontal

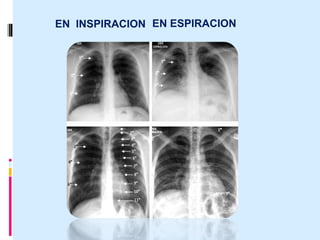

11. EN ESPIRACIONEN INSPIRACION

12. LORDOSIS/APICOGRAMA
DIRECTRICES
De pie
Distancia 90/1 mts del
chasis
Inclinando hacia atrás
cuello y espalda alta
Hombros hacia adelante
rotados
Manos a la cintura,
PMS y RC centrado
debajo del apéndice
xifoides
Chasis: 24x30 cms
Suspender respiración

13. LORDOSIS/APICOGRAMA

15. S

16. MEDIASTINO

17. CISURAS P.D.

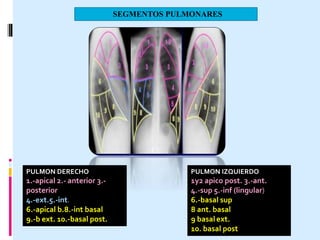

18. SEGMENTOS PULMONARES
PULMON DERECHO
1.-apical 2.- anterior 3.-
posterior
4.-ext.5.-int.
6.-apical b.8.-int basal
9.-b ext. 10.-basal post.
PULMON IZQUIERDO
1y2 apico post. 3.-ant.
4.-sup 5.-inf (lingular)
6.-basal sup
8 ant. basal
9 basal ext.
10. basal post

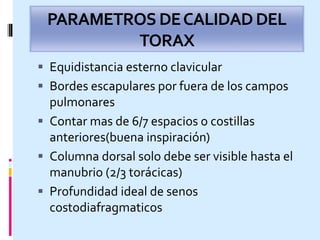

19. PARAMETROS DECALIDADDEL
TORAX
 Equidistancia esterno clavicular
 Bordes escapulares por fuera de los campos
pulmonares
 Contar mas de 6/7 espacios o costillas
anteriores(buena inspiración)
 Columna dorsal solo debe ser visible hasta el
manubrio (2/3 torácicas)
 Profundidad ideal de senos
costodiafragmaticos
