El documento explica la importancia de usar capas en AutoCAD. Las capas permiten agrupar objetos y facilitar tareas como visualizar, seleccionar, aislar, modificar y eliminar grupos de objetos. El uso adecuado de capas es fundamental para desarrollar trabajos de calidad en AutoCAD.

1. CAPAS
D O C E N T E : M A R C O A U R E L I O P O R R O C H U L L O
A L U M N A : W E N D Y S H E I L A D Á V I L A C H U N G A

2. COMANDOLAYERS
Las capas o layers (en inglés) de AutoCAD® podrían definirse como nombres de
grupos o etiquetas que poseen cada uno de los objetos de AutoCAD® que
creamos. Es decir que cada objeto (ya sea una línea, un círculo, o texto, etc…)
pertenece si y sólo si a una capa y no puede haber un objeto que no pertenezca a
ninguna.

3. ADMINISTRACIÓNDECAPAS
La creación y edición de capas en AUTOCAD se realiza a través
del Administrador de Propiedades de Capas al cual se accede desde la
Ficha Inicio→ Capas→Propiedades de Capa:

4. CREACIÓNDECAPAS
Los controles en el Administrador de propiedades de capas
Para crear una nueva capa, haga clic en el botón que aparece e introduzca el
nombre de la nueva capa. Para hacer una capa diferente de la actual, haga clic
en la capa y haga clic en el botón indicado.

5. BORRARCAPAS
Estas capas que son molestas para tener un dibujo claro, se añadieron al
archivo como consecuencia de insertar algún bloque o copiar dibujo de otro
archivo. Después, volvimos a redefinirlas con las capas que usábamos en el
nuevo archivo. Entonces al intentar borrarlas escribimos LAYER o vamos al
Layer Properties Manager (menú de capas).
• Entonces, lo que tenemos que hacer es escribir el siguiente
comando
• Escribimos LAYDEL en el cuadro de comandos.
A continuación, aparece:
• Select object on layer to delete or [Name]: (en español será
seleccionar objeto de capa para borrar o Nombre), escribimos N y
pulsamos Intro.
• Nos aparecerá un listado de capas, seleccionamos la que queremos
borrar y E

6. TIPOSDE LINEA
En términos básicos un Tipo de Línea, diferente del Tipo Continuo, es una serie
de puntos, segmentos, espacios, textos o símbolos que se repiten de acuerdo a
un patrón predefinido.

7. PROPIEDADESDELA CAPA
En los iconos de la parte superior están los comandos para crear, eliminar o
definir como capa actual la capa que tengamos seleccionada. Cuando
seleccionamos como capa actual una capa determinada quiere decir que todas
las acciones de dibujo que realicemos afectarán a dicha capa.

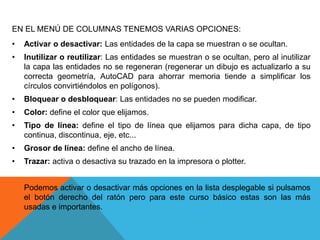

8. EN EL MENÚ DE COLUMNAS TENEMOS VARIAS OPCIONES:
• Activar o desactivar: Las entidades de la capa se muestran o se ocultan.
• Inutilizar o reutilizar: Las entidades se muestran o se ocultan, pero al inutilizar
la capa las entidades no se regeneran (regenerar un dibujo es actualizarlo a su
correcta geometría, AutoCAD para ahorrar memoria tiende a simplificar los
círculos convirtiéndolos en polígonos).
• Bloquear o desbloquear: Las entidades no se pueden modificar.
• Color: define el color que elijamos.
• Tipo de línea: define el tipo de línea que elijamos para dicha capa, de tipo
continua, discontinua, eje, etc...
• Grosor de línea: define el ancho de línea.
• Trazar: activa o desactiva su trazado en la impresora o plotter.
Podemos activar o desactivar más opciones en la lista desplegable si pulsamos
el botón derecho del ratón pero para este curso básico estas son las más
usadas e importantes.

9. EJEMPLOPRÁCTICOS
Como ejemplo vamos a “esconder” la capa de MOBILIARIO, si seleccionamos
la casilla Activar de dicha capa la “bombilla” se “apagará” y en el dibujo no
aparecerá el mobiliario, para volver a visualizarlo simplemente volvemos a
seleccionar el icono de activación.

10. RESUMEN
La buena utilización de los layers o capas de AutoCAD en nuestro trabajo
cotidiano se ha vuelto cada vez más imprescindible para desarrollar
trabajos de excelencia. De hecho si tú no separas los objetos de AutoCAD
en layers, vas a estar desperdiciando una de las grandes bondades que
ofrece AutoCAD.
El trabajo final en un plano de AutoCAD, no siempre te va a quedar tal cual
como lo hiciste la primera vez, sino que va a ir sufriendo modificaciones, es
decir que continuamente necesitarás ir haciendo mejoras para optimizar tu
dibujo, y estas mejoras muchas veces se pueden hacer mejor si utilizas los
layers.
Mediante el comando “_layer” accedes a la ventana principal de los layers,
y desde ahí puedes crear nuevos layers o capas para incluir un grupo de
objetos. Es decir que a un grupo de objetos específicos lo vas a hacer
pertenecer a un “grupo” específico, o sea a un layer específico, y ese layer
debería tener un nombre representativo.

11. SUMMARY
An All a set of objects, which are going to be benefited in your last job.
With the use of layers you can make the following changes by group of objects:
• Visualize
• Recently Select
• Isolate
• Modify
• REMOVE
• Block
• Change color
• Change the line type

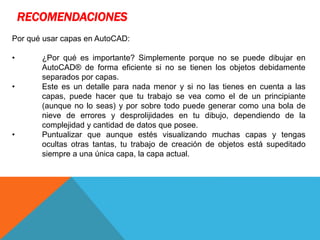

12. RECOMENDACIONES
Por qué usar capas en AutoCAD:
• ¿Por qué es importante? Simplemente porque no se puede dibujar en
AutoCAD® de forma eficiente si no se tienen los objetos debidamente
separados por capas.
• Este es un detalle para nada menor y si no las tienes en cuenta a las
capas, puede hacer que tu trabajo se vea como el de un principiante
(aunque no lo seas) y por sobre todo puede generar como una bola de
nieve de errores y desprolijidades en tu dibujo, dependiendo de la
complejidad y cantidad de datos que posee.
• Puntualizar que aunque estés visualizando muchas capas y tengas
ocultas otras tantas, tu trabajo de creación de objetos está supeditado
siempre a una única capa, la capa actual.

13. CONCLUSIONES
• La buena utilización de los layers o capas de AutoCAD en nuestro trabajo
cotidiano se ha vuelto cada vez más imprescindible para desarrollar trabajos
de excelencia. De hecho si tú no separas los objetos de AutoCAD en layers,
vas a estar desperdiciando una de las grandes bondades que ofrece
AutoCAD.
• Los layers a veces conviene crearlos antes de empezar a dibujar o mientras
se va dibujando. Eso va a depender del plano que debamos hacer y si hay
un modelo de layers a seguir o no. De todas formas lo más importante es
que todos los objetos de AutoCAD los divididas correctamente por layers
para facilitarte el trabajo tu mismo de manera global. Es decir que vas a
poder hacer cambios y aplicar comandos a todo un conjunto de objetos, con
lo que vas a estar beneficiado en tu trabajo final.
• La realidad absoluta de las capas en el diseño CAD es que constituyen uno
de los conceptos más importantes en cualquier dibujo, ya sea una simple
arandela o un complejo estadio de futbol.

14. APRECIACIONDE EQUIPO
Este tema llamado capas podemos apreciar lo interesante que es poder seguir
haciendo trabajos en AutoCAD ya que es muy interesante porque podemos
hacer planos de cualquier variedad de cosas.
