El documento describe las funciones clave de un software de diseño asistido por computadora (CAD). Un CAD permite crear un modelo virtual 3D de un objeto, dividirlo en partes mediante capas, y generar vistas y planos 2D a partir del modelo. El modelo se organiza usando escalas, capas, puntas de línea, ventanas y vistas para facilitar la creación y administración de cientos de planos de un proyecto.

1. CAD libre
arquilin.wordpress.com

2. CAD libre
Un arquitecto (o diseñador de un objeto) debe
crear entre 50, 300 o más planos para producir
el edificio (u objeto) que ha diseñado.
El objetivo de un CAD es poder administrar
efectivamente toda esta documentación.
arquilin.wordpress.com

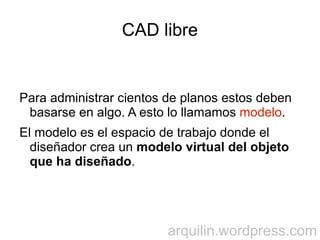

3. CAD libre
Para administrar cientos de planos estos deben
basarse en algo. A esto lo llamamos modelo.
El modelo es el espacio de trabajo donde el
diseñador crea un modelo virtual del objeto
que ha diseñado.
arquilin.wordpress.com

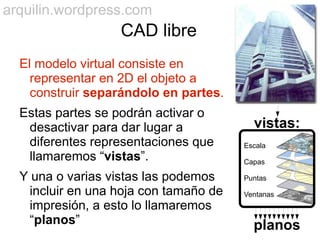

4. arquilin.wordpress.com
CAD libre
El modelo virtual consiste en
representar en 2D el objeto a
construir separándolo en partes.
Estas partes se podrán activar o
vistas:
desactivar para dar lugar a
diferentes representaciones que Escala
llamaremos “vistas”. Capas
Y una o varias vistas las podemos Puntas
incluir en una hoja con tamaño de Ventanas
impresión, a esto lo llamaremos
“planos” planos

5. arquilin.wordpress.com
Organización del modelo
Escala
Es la escala del plano que se está dibujando,
pero ¿para que usarlo en espacio modelo si en
ese espacio no se dibuja un plano? Se usa
para que cuando uno coloque, por ejemplo un
texto, la altura del texto esté especificada en
unidades de mm de papel y no en metros de
modelo.
La escala es el cociente entre la realidad (del objeto que se representa) y la
medida que tiene ese objeto en el papel.

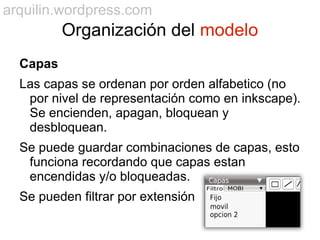

6. arquilin.wordpress.com
Organización del modelo
Capas
Las capas se ordenan por orden alfabetico (no
por nivel de representación como en inkscape).
Se encienden, apagan, bloquean y
desbloquean.
Se puede guardar combinaciones de capas, esto
funciona recordando que capas estan
encendidas y/o bloqueadas.
Se pueden filtrar por extensión

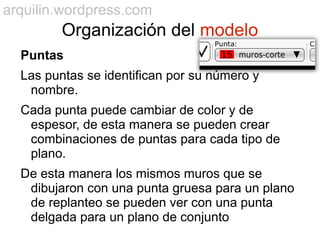

7. arquilin.wordpress.com
Organización del modelo
Puntas
Las puntas se identifican por su número y
nombre.
Cada punta puede cambiar de color y de
espesor, de esta manera se pueden crear
combinaciones de puntas para cada tipo de
plano.
De esta manera los mismos muros que se
dibujaron con una punta gruesa para un plano
de replanteo se pueden ver con una punta
delgada para un plano de conjunto

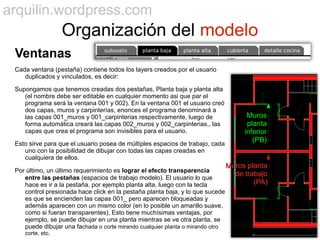

8. arquilin.wordpress.com
Organización del modelo
Ventanas
Cada ventana (pestaña) contiene todos los layers creados por el usuario
duplicados y vinculados, es decir:
Supongamos que tenemos creadas dos pestañas, Planta baja y planta alta
(el nombre debe ser editable en cualquier momento asi que par el
programa será la ventana 001 y 002). En la ventana 001 el usuario creó
dos capas, muros y carpinterías, enonces el programa denominará a
Muros
las capas 001_muros y 001_carpinterias respectivamente, luego de
planta
forma automática creará las capas 002_muros y 002_carpinterias., las
capas que crea el programa son invisibles para el usuario. inferior
(PB)
Esto sirve para que el usuario posea de múltiples espacios de trabajo, cada
uno con la posibilidad de dibujar con todas las capas creadas en
cualquiera de ellos.
Muros planta
Por último, un último requerimiento es lograr el efecto transparencia
de trabajo
entre las pestañas (espacios de trabajo modelo). El usuario lo que
(PA)
hace es ir a la pestaña, por ejemplo planta alta, luego con la tecla
control presionada hace click en la pestaña planta baja, y lo que sucede
es que se encienden las capas 001_ pero aparecen bloqueadas y
además aparecen con un mismo color (en lo posible un amarillo suave,
como si fueran transparentes). Esto tiene muchísimas ventajas, por
ejemplo, se puede dibujar en una planta mientras se ve otra planta, se
puede dibujar una fachada o corte mirando cualquier planta o mirando otro
corte, etc.

9. arquilin.wordpress.com
Organización del modelo
Vistas
Cada vista es una porción de pantalla en un
momento dado (capas, puntas, etc.), es decir
una vista es una memoria de:
- Escala
- Combinación de puntas
- Combinación de capas
- Área de pantalla de la pestaña de modelo
especificada

10. arquilin.wordpress.com
Espacio de presentaciones:
Los planos
Un plano se compone de una hoja de papel en
la cual se han insertado una o varias vistas, se
ha dibujado un rótulo y se han colocado la
informacion accesoria pertinente (nombres de
plantas, cortes, escalas, etc.)

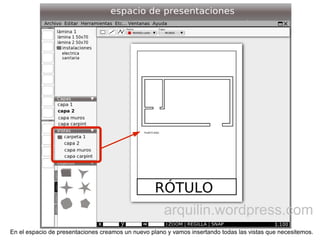

11. arquilin.wordpress.com
En el espacio de presentaciones creamos un nuevo plano y vamos insertando todas las vistas que necesitemos.

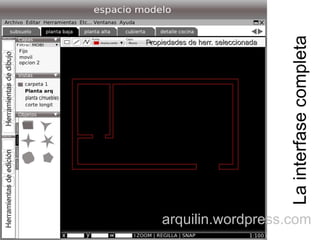

12. Herramientas de edición Herramientas de dibujo
Propiedades de herr. seleccionada
La interfase completa
arquilin.wordpress.com

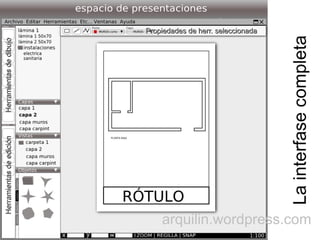

13. Herramientas de edición Herramientas de dibujo
Propiedades de herr. seleccionada
La interfase completa
arquilin.wordpress.com
