El documento describe el funcionamiento y componentes de las baterías y acumuladores. Explica que las baterías producen energía a través de reacciones químicas entre electrodos positivos y negativos sumergidos en un electrolito. También describe cómo conectar baterías en serie o paralelo para aumentar el voltaje o la capacidad respectivamente, y cómo cargar baterías conectadas de diferentes formas.

1. BATERIA DE ACUMULADORES

2. PILA DE VOLTA Cu Cu Cu Zn Zn Zn ESTE TIPO DE ACUMULADOR FUE INVENTADO POR UN CIENTIFICO DE APELLIDO VOLTA APROXIMADAMENTE EN EL AÑO 1700 CONSISTIA EN UN CONJUNTO DE PLACAS METALICAS DE COBRE Y ZINC, SEPARADAS POR UN FIELTRO IMPREGNADO EN ACIDO SULFURICO AL MEDIR EL VOLTAJE ENTRE SUS TERMINALES OBTUVO UN VALOR DE 1.2 VOLT V = 1.2 v

3. PILA SECA BARRA DE CARBON TERMINAL POSITIVO SAL DE AMONIACO V = 1.5 v LA ACTUAL PILA SECA, ESTA COMPUESTA POR UN ENVASE DE ZINC LLENO DE SAL DE AMONIACO Y OTROS COMPUESTOS EN CUYO INTERIOR LLEVA UNA BARRA DE CARBON DE RETORTA CON ESTE NUEVO COMPUESTO QUIMICO SE ELEVO EL VOLTAJE A 1.5 V

4. CONEXIÓN DE PILAS EN SERIE UNA CONEXIÓN EN SERIE SIGNIFICA QUE TODOS LOS COMPONENTES SE CONECTAN UNO TRAS OTRO, POSITIVO CON NEGATIVO EN ESTE TIPO DE CONEXIÓNEL VOLTAJE TOTAL SERA LA SUMA DE TODOS LOS COMPONENTES DEL CIRCUITO EN CUANTO A LA CAPACIDAD SERA EL CORRESPONDIENTE AL DE UNA PILA + 1.5 V + 1.5 V + 1.5 V + 1.5 V + 1.5 V + 1.5 V V = 9 V

5. CONEXIÓN DE PILAS EN PARALELO + 1.5 V + 1.5 V + 1.5 V + 1.5 V + 1.5 V + 1.5 V V = 1.5 V + CUANDO LAS PILAS SE CONECTAN EN PARALELO, AUMENTA LA CAPACIDAD Y EL VOLTAJE SERA IGUAL AL DE UNA PILA

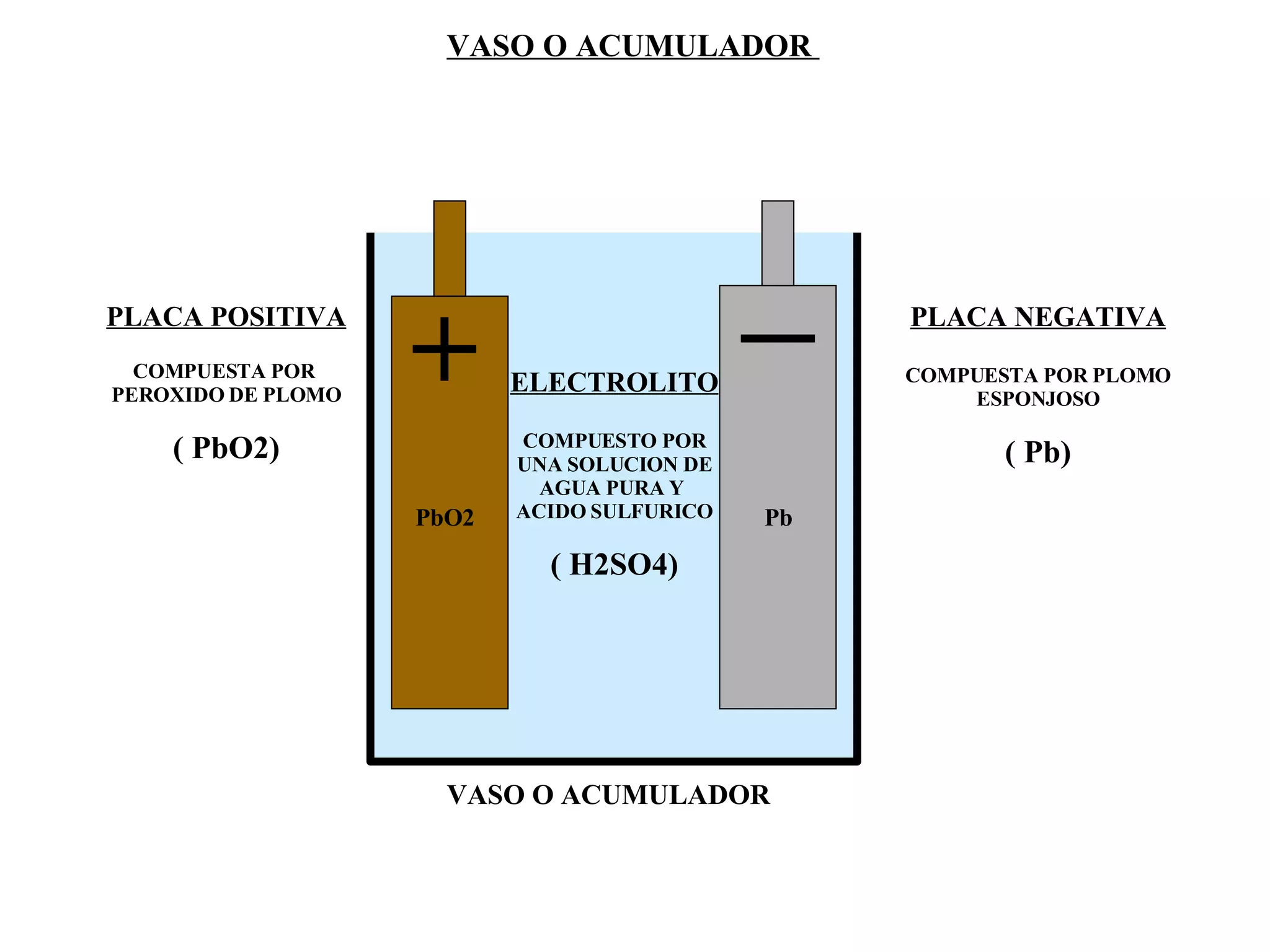

6. VASO O ACUMULADOR PLACA POSITIVA COMPUESTA POR PEROXIDO DE PLOMO ( PbO2) PLACA NEGATIVA COMPUESTA POR PLOMO ESPONJOSO ( Pb) VASO O ACUMULADOR PbO2 Pb ELECTROLITO COMPUESTO POR UNA SOLUCION DE AGUA PURA Y ACIDO SULFURICO ( H2SO4)

7. PLACA POSITIVA CONVIRTIENDOSE EN SULFATO DE PLOMO PbSO4 PLACA NEGATIVA CONVIRTIENDOSE EN SULFATO DE PLOMO ( PbSO4) VASO O ACUMULADOR VASO O ACUMULADOR EN PROCESO DE DESCARGA H2 SO4 Pb O2 Pb PbSO4 PbSO4 O2 LAMPARA

8. PLACA POSITIVA EL RADICAL SULFURICO SE DESPRENDE DE LA PLACA Y VUELVE A REUNIRSE CON EL AGUA. LA PLACA VUELVE A SU ESTADO INICIAL PbO2 PLACA NEGATIVA EL RADICAL SULFURICO SE DESPRENDE DE LA PLACA Y VUELVE A REUNIRSE CON EL AGUA. LA PLACA VUELVE A SU ESTADO INICIAL ( Pb) VASO O ACUMULADOR VASO O ACUMULADOR EN PROCESO DE CARGA H2 SO4 Pb O2 Pb PbSO4 PbSO4 O2 (H2O) GENERADOR G

9. REJILLA, PLACA Y SEPARADOR PLACA POSITIVA PLACA NEGATIVA SEPARADOR

10. CONJUNTO DE PLACAS DE UN ACUMULADOR EN UN ACUMULADOR EXISTE UNA SERIE DE PLACAS POSITIVAS Y NEGATIVAS, SEPARADAS CONVENIENTEMENTE POR MEDIO DE UN SEPARADOR PARA QUE NO SE TOPEN Y ENTREN EN CORTOCIRCUITO POR LO GENERAL LA SERIE EMPIEZA CON UNA PLACA NEGATIVA Y TERMINA CON UNA NEGATIVA, ESTO INDICA QUE SIEMPRE SE ENCUENTRAN EN NUMERO IMPAR

11. UNION DE PLACAS EN UN ACUMULADOR TODAS LAS PLACAS NEGATIVAS SE UNEN POR UN LADO POR MEDIO DE UN CONECTOR O PEINE, QUEDANDO EN PARALELO. LO MISMO PASA CON LAS PLACAS POSITIVAS POR EL OTRO LADO

12. CAPACIDAD DE UNA BATERIA PLACA POSITIVA PLACA NEGATIVA 10 cm 10 cm 10 cm SE ESTIMA QUE LA CAPACIDAD DE UNA BATERIA CORRESPONDE A LA DECIMA PARTE DEL TOTAL DE SUPERFICIE CUADRADA DE SUS PLACAS EN ESTE CASO LA PLACA MIDE 10 X 10 CM, LO QUE CORRESPONDE A 100 CM2 SI SON SIETE PLACAS, LA SUPERFICIE TOTAL SERA DE 700 CM2, DONDE LA DECIMA PARTE CORRESPONDE A 70 A/h

13. CONEXIÓN DE LOS VASOS EN LA BATERIA

14. CONEXIÓN DE LOS VASOS EN LA BATERIA CAPACIDAD = 70 H/h VOLTAJE = 12.6 v C = 70 A/h V = 2.1 v C = 70 A/h V = 2.1 v C = 70 A/h V = 2.1 v C = 70 A/h V = 2.1 v C = 70 A/h V = 2.1 v C = 70 A/h V = 2.1 v

15. DENSIDAD DEL ELECTROLITO LA DENSIDAD DE LOS LIQUIDOS CORRESPONDE MAS MENOS AL PESO QUE ESTOS TIENEN DENSIDAD DEL AGUA = 1.000 DENSIDAD DEL ACIDO SULFURICO = 1.832 EL AGUA PURA SE ENCUENTRA EN UN 64% EL ACIDO SULFURICO SE ENCUENTRA EN UN 36% LA DENSIDAD DEL ELECTROLITO ESTA COMPRENDIDO ENTRE 1.270 A 1.290 LA MEDICION DE LA DENSIDAD DEL ELECTROLITO SE REALIZA CON UN INSTRUMENTO LLAMADO DENSIMETRO

16. DENSIMETRO PERA TUBO FLOTADOR GRADUADO BOQUILLA 1.100 1.125 1.150 1.175 1.200 1.225 1.250 1.275 1.300 FLOTADOR DENSIMETRO EL DENSIMETRO ES UNA ESPECIE DE GOTARIO CON EL CUAL SE EXTRAE LIQUIDO DESDE EL INTERIOR DE LOS VASOS DE LA BATERIA, EN SU INTERIOR TIENE UN FLOTADOR GRADUADO DE 1.300 MAXIMO Y 1.100 MINIMO AL SACAR ELECTROLITO DESDE EL VASO, EL FLOTADOR SE LEVANTARA DEPENDIENDO DE LA CONCENTRACION DE ACIDO QUE CONTENGA EL LIQUIDO, LO CUAL CORRESPONDERA A LA CANTIDAD DE CARGA QUE TENGA LA BATERIA

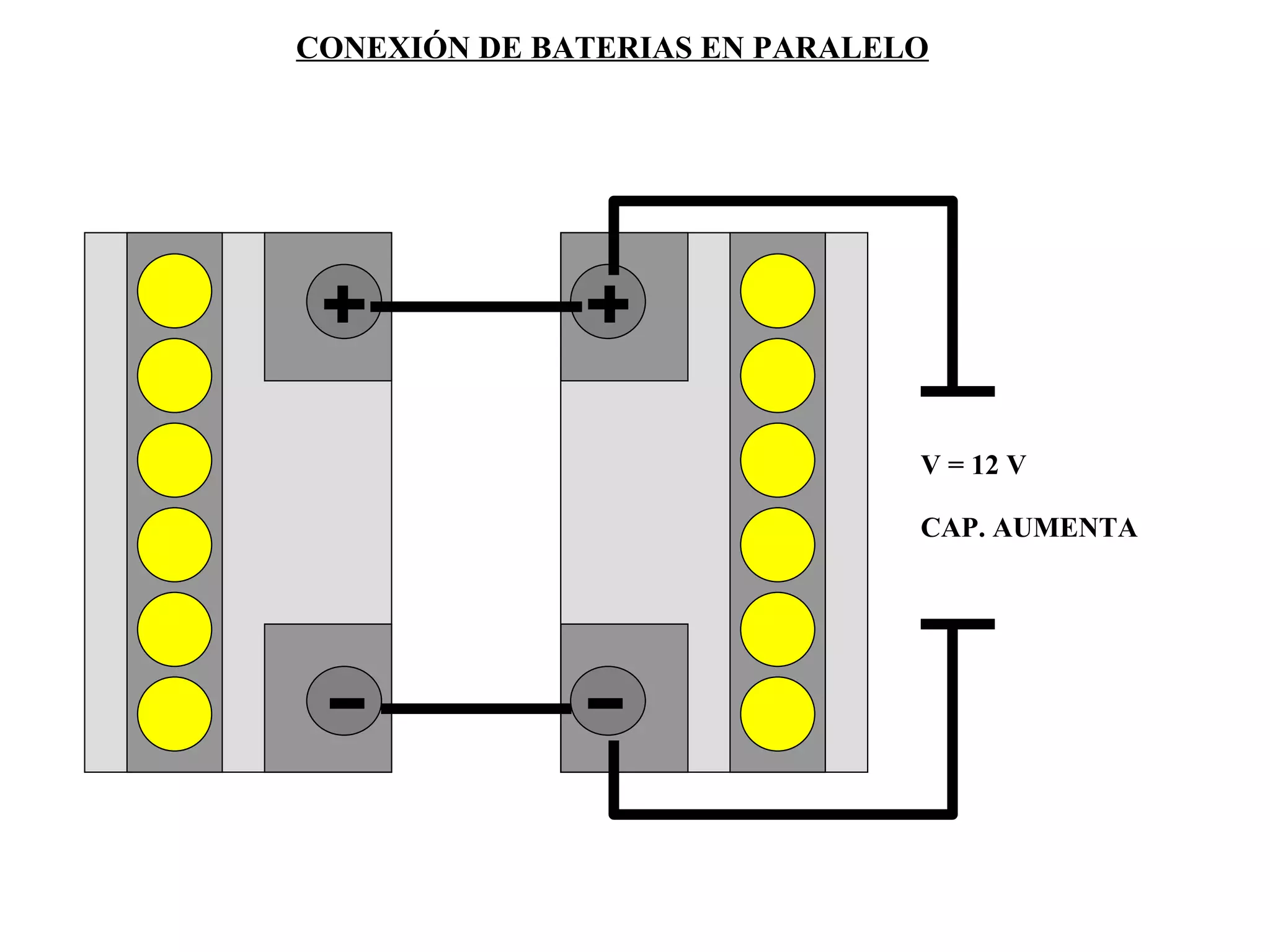

17. V = 12 V CAP. AUMENTA CONEXIÓN DE BATERIAS EN PARALELO

18. V = 24 V CAP. = SE MANTIENE CONEXIÓN DE BATERIAS EN SERIE

19. CARGADOR DE BATERIAS 0 10 20 30 40 10 20 30 40 0 12 24 A

20. CARGA DE DOS BATERIAS EN SERIE 0 10 20 30 40 10 20 30 40 0 12 24 A PARA REALIZAR ESTE TIPO DE CONEXIÓN, EL CARGADOR SE DEBE SELECCIONAR A 24 VOLT EL AMPERAJE SE DEBE SELECCIONAR A LA CAPACIDAD DE LA BATERIA DE MENOR CAPACIDAD

21. 0 10 20 30 40 10 20 30 40 0 12 24 A PARA REALIZAR ESTE TIPO DE CONEXIÓN, EL CARGADOR SE DEBE SELECCIONAR A 12 VOLT EL AMPERAJE SE DEBE SELECCIONAR A LA CAPACIDAD DE LA BATERIA DE MENOR CAPACIDAD CARGA DE BATERIAS EN PARALELO
