Este documento proporciona información sobre la estructura, funcionamiento y características de las baterías para automoción. Explica que una batería almacena energía eléctrica mediante procesos electroquímicos y la libera cuando es necesaria. Describe los componentes de una batería como placas, separadores y electrolito, y los procesos de carga y descarga. También cubre conceptos como capacidad, tensión, corriente de descarga en frío y factores que afectan el rendimiento y vida útil de la batería

1. ACUMULADORES PARA AUTOMOCIÓN BATERÍAS

2. BATERIAS. Índice. Esquema conceptual ¿Qué es una batería? Simulación de los procesos de carga y descarga Estructura de la batería Monobloque Tapa Placas Separadores Elementos Electrolitos Proceso electroquímico. Funcionamiento Proceso de descarga Descarga Total Proceso de carga Análisis del Proceso de carga y descarga Características eléctricas de la batería Capacidad Tensión Corriente de descarga en frío Rendimiento Proceso para la sustitución de batería Comprobación de baterías Proceso de comprobación Inspección visual Densímetro Medición con densímetro Densidad – Carga (25 ºC ) Densidad – Carga (Temperatura) Densidad – Carga (otros factores) Polímetro Estado de la batería Precauciones en la carga de baterías Sistemas de carga Cálculo del tiempo de recarga Causas que limitan la vida de la batería Mantenimiento de baterías sin servicio Baterías sin servicio de bajo mantenimiento Acoplamiento de baterias Serie Paralelo Mixto Ejercicio

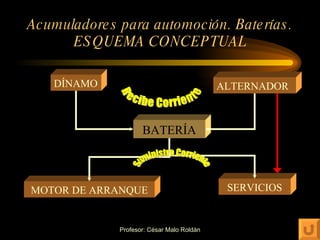

3. Acumuladores para automoción. Baterías. ESQUEMA CONCEPTUAL ALTERNADOR DÍNAMO BATERÍA MOTOR DE ARRANQUE SERVICIOS Recibe Corriente Suministra Corriente

4. ¿Qué es una batería? La batería es un almacén.... Capaz de transformar la energía eléctrica de un generador en energía electroquímica, almacenándola en su interior.... Para posteriormente, cuando SEA REQUERIDA , realizar el proceso contrario y transformar la energía electroquímica almacenada en energía eléctrica.

5. ¿Qué es una batería?. Simulación de los procesos de carga y descarga

6. Estructura de la batería. Monobloque: Recipiente dividido en celdas individuales. Contienen cada una los bloques activos. Impide que los sedimentos provoquen cortocircuitos. Construidos en polipropileno (altas temperaturas y al ácido)

7. Estructura de la batería. Tapa: Cierra el monobloque por su parte superior. Incorpora orificios para la salida de gases (ojo) y rellenado de agua destilada. También de PP.

8. Estructura de la batería. Placas: Placas positivas : plomo con bajo contenido en antimonio y empastadas con PbO 2 Placas negativas : plomo /antimonio o plomo /calcio (Bajo Mantenimiento) Ambas placas están compuestas por una rejilla en forma radial a modo de soporte del material activo.

9. Estructura de la batería. Separadores: Impiden el contacto físico entre placas de distinta polaridad, siendo de baja resistencia eléctrica y alta resistencia mecánica. Tienen forma ondulada o ranurada para permitir el paso de el electrolito Materiales: plástico poroso, lana de vidrio impregnada de resina acrílica.

10. Estructura de la batería. ELEMENTOS: Conjunto de placas unidas entre si por conectores. Pueden ser de tipo positivo y de tipo negativo, intercalándose entre ellas los separadores.

11. Estructura de la batería. ELEMENTOS: Este conjunto de placas unidas entre si se encuentra enrolladas. En estos arrollamientos están los de tipo positivo y de tipo negativo, intercalándose entre ellas también separadores. Presentan ventajas que veremos a posteriori

12. Estructura de la batería. ELEMENTOS: Los de un vaso se comunican EN SERIE con los elementos del vaso contiguo a través del tabique de separación.

13. Estructura de la batería ELECTROLITO: Solución de ácido sulfúrico (H 2 SO 4 , de densidad 1.83 gr/cm ³), diluido en agua destilada (H 2 O, densidad 1gr/cm ³) Proporción de agua y ácido sulfúrico (37%-67%) Densidad con la batería totalmente cargada 1,27 a 1,29 gr/cm ³. + H 2 O

14. Proceso electroquímico de la batería. FUNCIONAMIENTO Para el funcionamiento, suponemos que tiene un solo elemento con dos placas: Una (+) y otra (-). Partimos de una batería totalmente cargada. Placa positiva : peróxido de plomo (PbO2) Placa negativa : plomo esponjoso (Pb) Electrolito : ácido sulfúrico (H2SO4) diluido en agua con densidad de 1.28

15. Proceso de descarga Al pasar corriente, el (H 2 SO 4 ) reacciona con las placas, formándose: (+) : Sulfato de plomo (PbSO 4 ) liberando oxígeno e hidrógeno, recibiendo electrones del circuito exterior. (-) : el plomo reacciona con el ácido formando sulfato de plomo, liberando hidrógeno y cediendo electrones al circuito exterior Hidrógeno y oxígeno se combinan formando agua Consecuencia: El estado de la batería la mediremos por la densidad del sulfúrico.¿Porqué?

16. Descarga total Cuando termina de descargase la batería: la materia activa está formada casi en su totalidad por sulfato de plomo. (PbSO 4 ) El electrolito baja su densidad hasta 1.10

17. Proceso de carga Colocando un generador de corriente: Se establece una corriente en sentido contrario . El sulfato de plomo reacciona cediendo ácido sulfúrico al electrolito. Se transforma de nuevo las placas en: Placa positiva : peróxido de plomo Placa negativa : plomo esponjoso Si al finalizar el proceso se sigue aportando corriente se produce el proceso de electrolisis del agua: O2 en la positiva y H2 en la negativa y por tanto, pérdida de agua. ¿Cuál será la densidad del sulfúrico?.¿Porqué?

18. Análisis del proceso de carga y descarga.

19. Características eléctricas de las baterías: CAPACIDAD Es la cantidad de electricidad que es capaz de suministrar, desde plena carga hasta descarga total. C = i . t (Amperios x hora) I = Intensidad de descarga t = tiempo en quedar descargada Factores de la capacidad: Cantidad de materia activa. Material y dimensiones. Del régimen de descarga. Capacidad nominal a 20 horas. De la temperatura. Menor capacidad a menor temperatura. (-18ºC, 55% menos para arranque)

20. Características eléctricas de las baterías: TENSIÓN Medida entre bornes en función de la f.e.m capaz de entregar al circuito exterior en un momento determinado.

21. Características eléctricas de las baterías: TENSIÓN Tipos de tensión: Nominal : indicada por fabricante. Depende de número de vasos; 6V si tiene 3, 12V si tiene 6 y 24V si tiene 12 vasos. Vacío : tensión en bornes sin conexión a circuito externo. ( Ev) Eficaz : tensión en bornes conectada a circuito exterior y sometida a descarga. (E). Relación entre tipos de tensión: E = Ev – I . ri I es la intensidad en régimen de descarga ri es la resistencia interna de la batería

22. Características eléctricas de las baterías: CORRIENTE DE DESCARGA EN FRIO Es la cantidad de corriente que puede entregar la batería, sometida a descarga constante (arranque) durante un tiempo y a baja temperatura. Se mide en por su Intensidad ( Ir f ) en Amperios tras una descarga constante durante 150 s, teniendo que dar una tensión mínima de 1V por elemento.

23. Características eléctricas de las baterías: RENDIMIENTO Es la relación entre los amperios-hora suministrados por la batería a un circuito exterior hasta quedar totalmente descargada y los amperios-hora consumidos para cargarla . El rendimiento se encuentra alrededor de un 85% dependiendo del régimen de descarga.

24. Proceso para la sustitución de baterías La capacidad de la batería a sustituir de igual o mayor capacidad nominal. Desconectar borne negativo (-) Estado de corrosión de bandeja. Revisar cables y terminales Verificar polaridad de cables y batería. Inversión de terminales daños a diodos del alternador. Conectar siendo masa (-) el último en conectarse.

25. Comprobación de baterías Funciona correctamente cuando es capaz de suministrar la energía suficiente para alimentar un motor de arranque, poniendo el motor térmico en marcha . Un funcionamiento incorrecto no es significado de que la batería esté en mal estado, sino que se encuentra DESCARGADA

26. Proceso de comprobación: INSPECCIÓN VISUAL Verificar características de la batería. Comprobar monobloque y tapa. Comprobar anclaje y sujeción. Comprobar bornes de la batería y terminales, apriete y sin cortocircuitos exteriores Nivel de electrolito cubriendo placas Estado y tensión de la correa del alternador.

27. Proceso de comprobación: DENSIMETRO Sirve para medir la densidad del H 2 SO 4 del electrolito que en el proceso de descarga reacciona con las placas. Consta de: Una perilla para el vacío Un tubo transparente exterior resistente al ácido, Una pipeta para introducir en los vasos. Flotador con escala,

28. Proceso de comprobación: MEDICIÓN CON DENSIMETRO Succionar varias veces electrolito con densímetro. Aspirar una cantidad suficiente de electrolito. Mantener el vertical durante la lectura. El nivel superior del electrolito sobre la escala es la lectura a realizar. La lectura se realiza con batería en reposo y nivel óptimo de electrolito. La lectura obtenida será para 25ºC

29. Proceso de comprobación: DENSIDAD – CARGA (25ºC)

30. Proceso de comprobación: DENSIDAD – CARGA (Temperatura) La temperatura afecta al electrolito, por tanto: Para +/- 5%C añadir al valor para 25ºC, +/- 0.0035 unidades a la densidad.

31. Proceso de comprobación: DENSIDAD – CARGA (Otros factores) Medir la densidad vaso a vaso. Entre vasos no debe superar en 0.03 de diferencia . Si lo supera es defectuosa. Si la medida media es de 1.21 y realizada una carga completa mide lo mismo, la batería está defectuosa. (OJO: medición posterior en reposo y enfriada) No añadir ACIDO al electrolito, dañaría las placas 1.210

32. Proceso de comprobación: POLÍMETRO (Voltímetro) Se tomarán las medidas en vacío Relación tensión-carga

33. Proceso de comprobación: ESTADO DE LA BATERÍA CON POLÍMETRO Estados de batería defectuosa o mal estado: Conectar la batería a un cargador con la intensidad del fabricante, midiendo la tensión en bornes y transcurridos 3 minutos la tensión es = ó > de 15.5V. Si la conectamos al cargador y midiendo su intensidad con pinza amperimétrica no indica carga. Si concluida la carga y en estado de reposo (de 4 a 5 horas desconectada) medimos una tensión inferior a 12.7V. ¿POR QUÉ?

34. Precauciones en la manipulación de la batería

35. Precauciones en la carga de la batería Sala de carga con suficiente ventilación. Limpieza de bornes y terminales, no introduciendo residuos en el interior de los vasos. Comprobar nivel de electrolito.Rellenar con agua destilada. Nivel óptimo de 10 a 15 mm por encima de placas. Cuando se carguen varias baterías a la vez, se conectarán en serie con la suma de la tensión total. Varias baterías con distinta capacidad, intensidad de carga respecto a la de menor capacidad. Conectar los bornes a las pinzas correspondientes (+) a (+) y (-) a (-) NO INVERTIR LAS CONEXIONES . Ninguna llama a los orificios de llenado. RIESGO DE EXPLOSIÓN DEBIDO AL GAS HIDRÓGENO . En el proceso de carga, los tapones quitados, temperatura de electrolito menor de 50ºC. Si no, interrumpir la carga. Cuidado con la emanaciones de ácido. Pueden deteriorar el cargador. Si durante dos horas no varía tensión, corriente y densidad de electrolito, la batería estará cargada. Terminada la carga: desconectar el cargador y posteriormente desconectar pinzas. Al revés se crea picos de tensión y sobre todo chispa con el riesgo de explosión.

36. Sistemas de carga Sistema Rápido : Intensidad máxima de carga 1/10 (10%) de capacidad nominal. Uso para baterías poco descargadas. Sistema Lento : Intensidad máxima de carga 1/20 (5%) de capacidad nominal. Uso para baterías muy descargadas . En cargas lentas usar el sistema a intensidad constante. Gráfica de Carga a Intensidad constante

37. Cálculo del tiempo de recarga según el sistema utilizado. Para ambos sistemas: Comprobación del estado de carga con densímetro. Intensidad máxima según porcentaje del sistema utilizado de capacidad nominal. Cálculo del tiempo de recarga en función a : Capacidad del porcentaje descargado. División de éste entre intensidad máxima de recarga Calcula el ejemplo: Batería de 55 Ah muy descargada (25% de su capacidad)

38. Causas que limitan la vida de la batería . Sobrecarga: El exceso de intensidad descompone el agua, disminuyendo el nivel de electrolito que provoca: Fuerte corrosión y deformación de las rejillas (+) y debilitamiento mecánico. Elevada concentración de electrolito (H 2 SO 4 ) que provoca deterioro de componentes. Corrosión en alojamientos, cables, etc. Carga insuficiente: Provoca que los depósitos de las placas se vuelvan duros, densos y cristalinos y no vuelvan a disociarse por acción electroquímica. También se provoca este tipo de sulfato por la acción continuada de una descarga prolongada a motor parado. Falta de agua: Provoca la alta concentración de electrolito, perjudicando a los separadores y sulfatando aquellas zona de placa que no este en contacto con el electrolito.

39. Mantenimiento de baterías sin servicio . Fenómeno de autodescarga en baterías normales : 0.3 a 1.5% de capacidad por día entre 20 y 30 ºC. Almacenamiento en lugar seco y ventilado. Comprobar nivel de electrolito adecuado Verificar periódicamente la tensión para que no descienda de 12.4 V. Si no medir con densímetro. Con valor de 1.215 se procede a carga lenta hasta 1.28.

40. Baterías sin servicio de bajo mantenimiento. Sin mantenimiento: Reducen al máximo el consumo de electrolito y la autodescarga. Muy baja cantidad de antimonio sustituido por calcio. Mayor tiempo de autodescarga. Velocidad de pérdida de electrolito es muy baja La utilización de rejillas radiales optimiza la conductividad eléctrica, resistencia mecánica. Mayor capacidad de recarga Tiempo de descarga de distintos tipos de batería para un 60% de capacidad remanente

41. Acoplamiento de baterías: SERIE Unión de bornes entre baterías (+) con (-). Que tengan la misma capacidad. Vt = V1+V2+.... // Ct = C1=C2=.... // Rit = r1 + r2 +....

42. Acoplamiento de baterías: PARALELO Unión de bornes entre baterías (+) con (+). Que tengan la misma tensión nominal. Vt = V1 = V2 = ..... It = I1+I2+.... Ct = C1+C2+.... 1/ Rit = 1/r1 + 1/r2 +....

43. Acoplamiento de baterías: MIXTO PARALELO - SERIE SERIE - PARALELO

44. EJERCICIO Necesitamos suministrar corriente a un circuito exterior, que requiere 24V/230Ah. Disponemos de siete baterías: 4 unidades de 6V/50Ah/0.2 1 unidad de 12V/100Ah/0.1 1 unidad de 12V/180Ah/0.05 1 unidad de 12V/80Ah/0.08 Determinar el conexionado de las baterías. Dibuja el esquema de conexionado Calcula la resistencia equivalente del sistema .

45. FIN DEL TEMA Próximo tema analizaremos motores eléctricos. Básicamente nos centraremos en los conceptos fundamentales del electromagnetismo. Y ahora......
