El documento describe diferentes métodos y herramientas para diagnosticar daños en la estructura de vehículos involucrados en accidentes, incluyendo inspección visual, medición de holguras, detección de abolladuras, roturas y saltos de pintura. También menciona el uso de galgas de nivel, sistemas de medición universal, óptico y de control positivo o comparación, para medir puntos de referencia estructurales y verificar dimensiones.

1. Diagnosis de daños “ Elementos estructurales del vehículo.” DEFORMACIONES

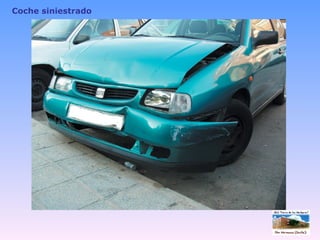

2. Coche siniestrado

3. Camión siniestrado

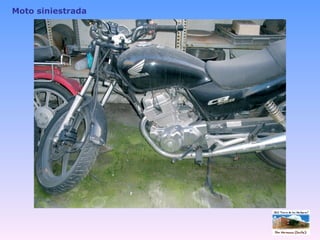

4. Moto siniestrada

5. Inspección visual de un coche siniestrado

6. Holguras de puertas, capó y portón trasero, sobre las aletas delanteras y traseras de los vehículos

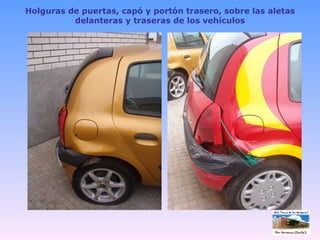

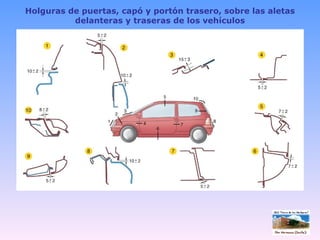

7. Holguras de puertas, capó y portón trasero, sobre las aletas delanteras y traseras de los vehículos

8. Rotura, arrugas, salto de pintura Salto de la pintura Rotura de la pieza Arrugas

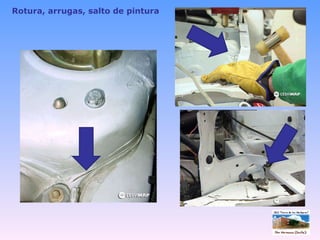

9. Rotura, arrugas, salto de pintura

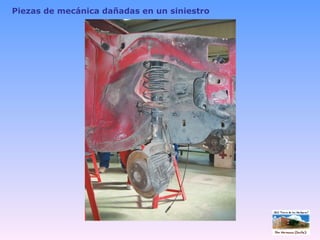

10. Piezas de mecánica dañadas en un siniestro

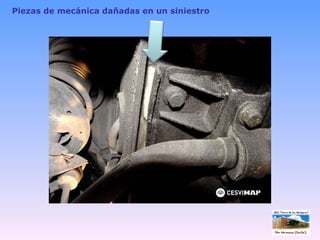

11. Piezas de mecánica dañadas en un siniestro

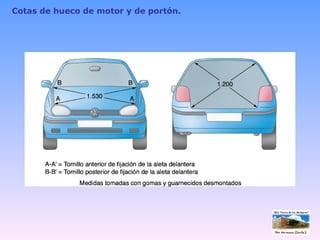

12. Cotas de hueco de motor y de portón.

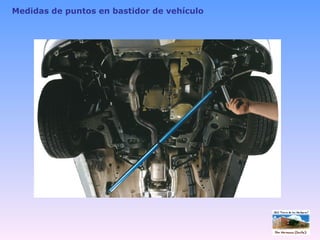

13. Medidas de puntos en bastidor de vehículo

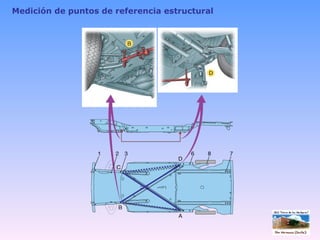

14. Medición de puntos de referencia estructural

15. Puntos estructurales en los bajos del bastidor del vehículo para el diagnóstico de un choque frontal

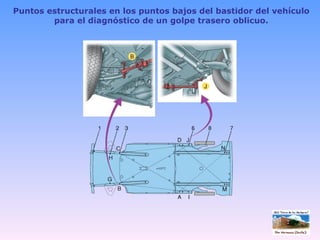

16. Puntos estructurales en los puntos bajos del bastidor del vehículo para el diagnóstico de un golpe trasero oblicuo.

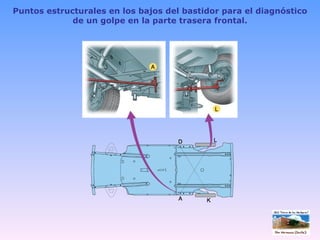

17. Puntos estructurales en los bajos del bastidor para el diagnóstico de un golpe en la parte trasera frontal.

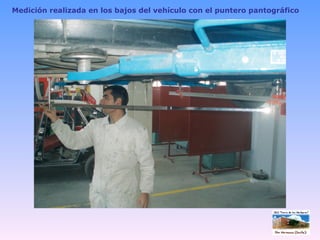

18. Medición realizada en los bajos del vehículo con el puntero pantográfico

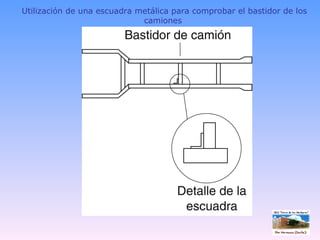

19. Utilización de una escuadra metálica para comprobar el bastidor de los camiones

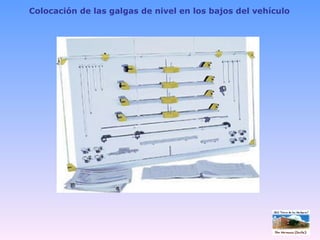

20. Colocación de las galgas de nivel en los bajos del vehículo

21. Galgas de nivel

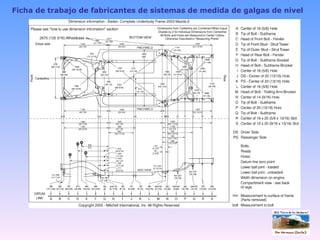

22. Ficha de trabajo de fabricantes de sistemas de medida de galgas de nivel

23. Colocación de las galgas de nivel de un camión

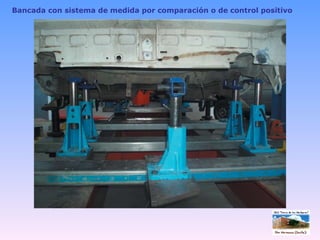

24. Bancada con sistema de medida por comparación o de control positivo

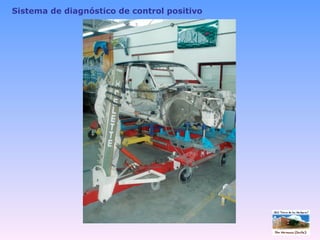

25. Sistema de diagnóstico de control positivo

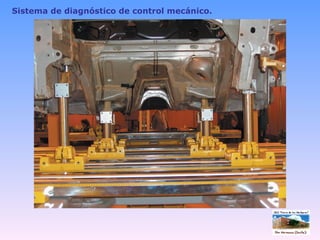

26. Sistema de diagnóstico de control mecánico.

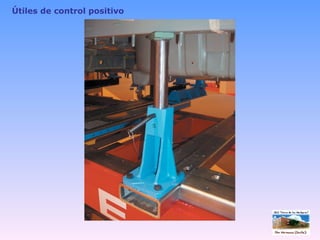

27. Útiles de control positivo

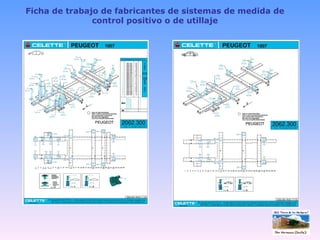

28. Ficha de trabajo de fabricantes de sistemas de medida de control positivo o de utillaje

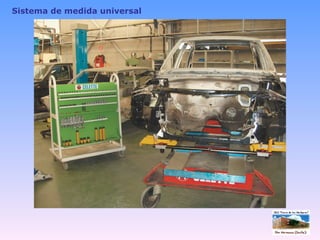

29. Sistema de medida universal

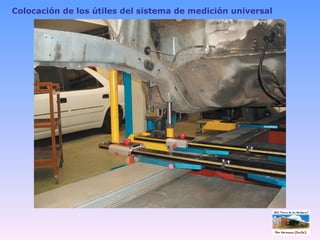

30. Colocación de los útiles del sistema de medición universal

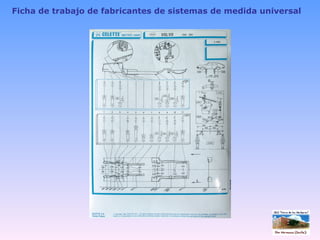

31. Ficha de trabajo de fabricantes de sistemas de medida universal

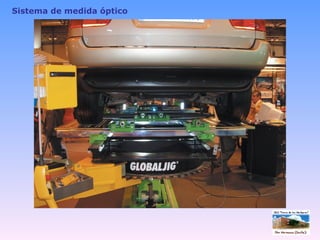

32. Sistema de medida óptico

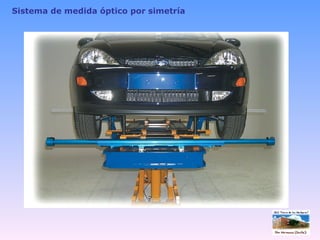

33. Sistema de medida óptico por simetría

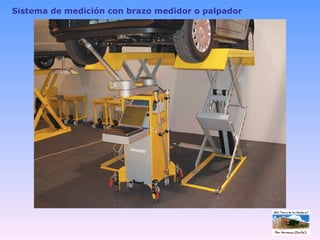

34. Sistema de medición con brazo medidor o palpador

35. Sistemas de medición para motocicletas

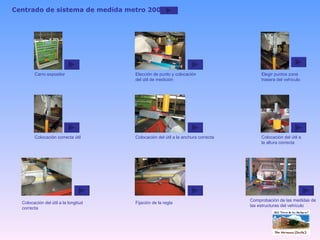

36. Centrado de sistema de medida metro 2000 Carro expositor Elección de punto y colocación del útil de medición Elegir puntos zona trasera del vehículo Colocación correcta útil Colocación del útil a la anchura correcta Colocación del útil a la altura correcta Colocación del útil a la longitud correcta Fijación de la regla Comprobación de las medidas de las estructuras del vehículo

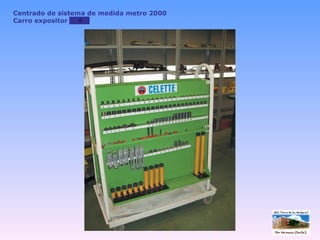

37. Centrado de sistema de medida metro 2000 Carro expositor

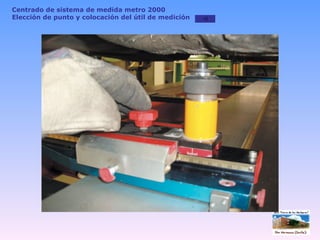

38. Centrado de sistema de medida metro 2000 Elección de punto y colocación del útil de medición

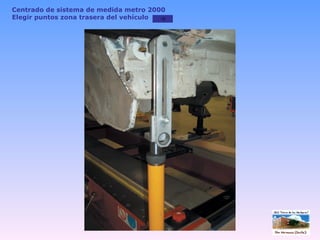

39. Centrado de sistema de medida metro 2000 Elegir puntos zona trasera del vehículo

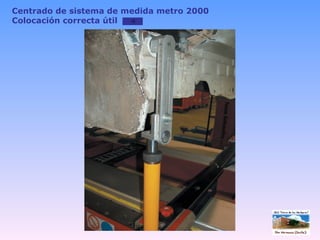

40. Centrado de sistema de medida metro 2000 Colocación correcta útil

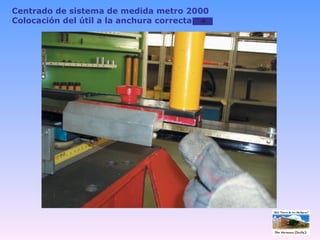

41. Centrado de sistema de medida metro 2000 Colocación del útil a la anchura correcta

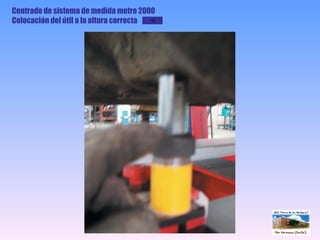

42. Centrado de sistema de medida metro 2000 Colocación del útil a la altura correcta

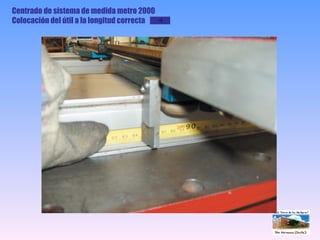

43. Centrado de sistema de medida metro 2000 Colocación del útil a la longitud correcta

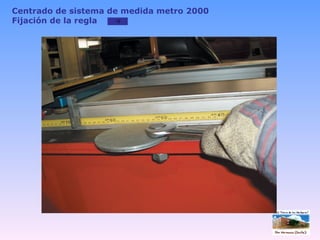

44. Centrado de sistema de medida metro 2000 Fijación de la regla

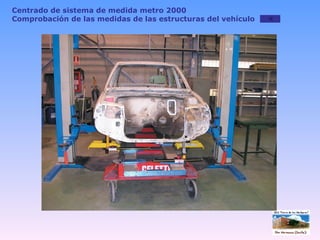

45. Centrado de sistema de medida metro 2000 Comprobación de las medidas de las estructuras del vehículo

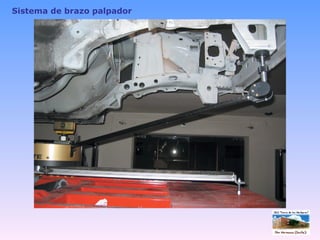

46. Sistema de brazo palpador

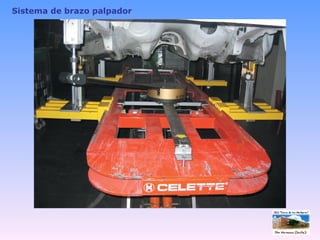

47. Sistema de brazo palpador
