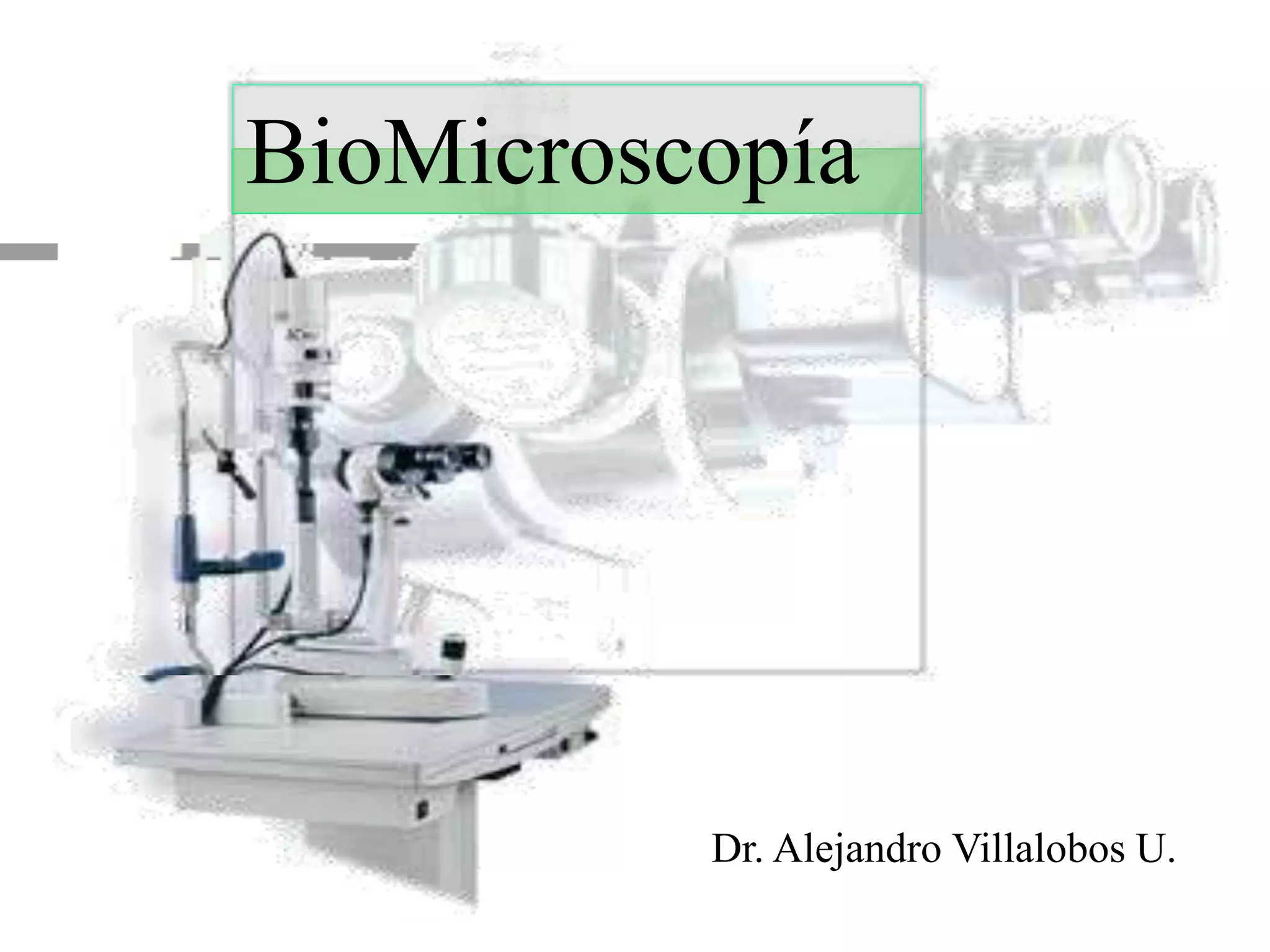

1. BioMicroscopía
Dr. Alejandro Villalobos U.

2. Reseña Histórica
De la observación directa a la Biomicroscopía

3. Oftalmomicroscopio portátil de DeWecker (1863).

4. Lámpara de hendidura original Gullstrand, lente asférica y lupa
binocular independientes (1911).

5. Microscopio de Czapski con sistema Gullstrand de iluminación
montado en un brazo Henker (1916).

6. Lámpara de hendidura Universal de Bausch & Lomb.
(diseño Koeppe con sistema de iluminación Köhler) (1926).

7. Lámpara de hendidura Haag-Streit modelo 360, diseñada por
Goldmann (1937).

8. Lámpara de hendidura Zeiss (1950).

9. Lámparas de hendidura Haag-Streit 900 (izquierda) y Zeiss
(derecha) (1969).

10. Lámparas de hendidura Haag-Streit modelos
BC 900 y V-BQ 900.

11. Biomicroscopio
 Pasos, apertura y resolución
 Aumentos: lineal y angular
 Brillo de la imagen
 Profundidad de campo
 Stereopsis

12. Sistema de Iluminación
 Propiedades Ópticas
 Temperatura de Color
 Tipos de Lámaparas: incandecentes,
halógenas, HID.

13. Soporte Mecánico
 Movimientos en conjunto del sistema de
iluminación y el biomicroscopio
 Soporte repozacabezas
 Sistema de fijación

14. Técnicas de Examen
Oftalmológico

15. Iluminación directa (corte óptico)

16. Retroiluminación

17. Iluminación Indirecta (dispersión
esclero-limbar)

18. Iluminación en la zona de reflexión
especular

19. Examen Oftalmológico con
Dispositivos Accesorios
 Gonioscopía
 Fondo de Ojo
 Tonometría
 Paquimetría
 Otros accesorios

20. Gonioscopía
Ángulo critico de reflexión total interna

21. Gonioscopía
Goniolente de Goldmann
con espejo único a 62°.
Gonioprisma de Koeppe.

22. Gonioscopía
Gonioscopía, mostrando el cuerpo ciliar (cb),
espolón escleral (ss) y el trabeculum (tr).

23. Gonioscopia

24. Examen de Fondo de Ojo
A. Ojo Miope
B. Hruby
C. Baylidi
D. Panfunduscopio

25. Examen de Fondo de Ojo
Lente de contacto de Goldmann con espejos a 59°, 67° y 73°

26. Examen de Fondo de Ojo
Lente de contacto con
espejo a 62° con
indentador para examen
de retina periférica

27. Examen de Fondo de Ojo
Posición de las
estructuras durante el
examen A. Vertical B y C
horizontal

28. Paquimetría
Principio de división horizontal de imagen de Goldmann (1932).

29. Tonometría
 Principios:
– Indentación:
 desventaja: alto desplazamiento de volumen
– Aplanamiento:
 Tensión capilar vs. elasticidad corneal
 mínimo desplazamiento de volumen

30. Otros Dispositivos
 Retículo en lente ocular
 Queratometro
 Oftlamo-dinamómetro
 Tindallometro
 Divisor de imagen
