El documento describe los conceptos de boceto, croquis y cotas. Un boceto es un dibujo inicial que se va mejorando conforme se concretan las ideas del objeto a fabricar. Un croquis es un dibujo a mano alzada que representa un objeto desde múltiples ángulos y añade medidas exactas mediante cotas. Las cotas son números que indican las medidas reales colocados sobre líneas de referencia perpendiculares a los elementos medidos.

1. EL BOCETO
El boceto es un dibujo que da una idea general del objeto a fabricar y
que se va retocando a medida que se concretan las ideas. La elaboración
del boceto incluye:
Enmarcar los elementos Definir los elementos Concretar las
características

2. Pulsa aquí para volver al índice

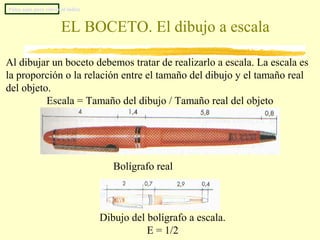

EL BOCETO. El dibujo a escala
Al dibujar un boceto debemos tratar de realizarlo a escala. La escala es
la proporción o la relación entre el tamaño del dibujo y el tamaño real
del objeto.
Escala = Tamaño del dibujo / Tamaño real del objeto
Bolígrafo real
Dibujo del bolígrafo a escala.
E = 1/2

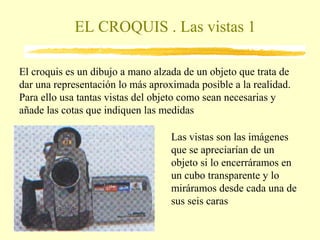

3. EL CROQUIS . Las vistas 1
El croquis es un dibujo a mano alzada de un objeto que trata de
dar una representación lo más aproximada posible a la realidad.
Para ello usa tantas vistas del objeto como sean necesarias y
añade las cotas que indiquen las medidas
Las vistas son las imágenes
que se apreciarían de un
objeto si lo encerráramos en
un cubo transparente y lo
miráramos desde cada una de
sus seis caras

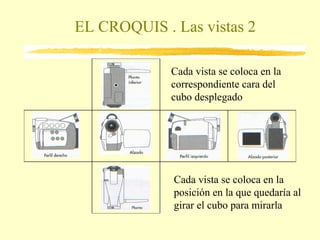

4. EL CROQUIS . Las vistas 2
Cada vista se coloca en la
correspondiente cara del
cubo desplegado
Cada vista se coloca en la
posición en la que quedaría al
girar el cubo para mirarla

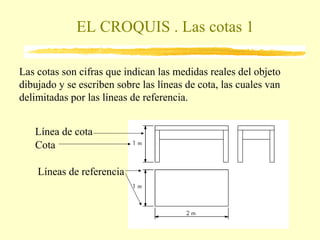

5. EL CROQUIS . Las cotas 1
Las cotas son cifras que indican las medidas reales del objeto
dibujado y se escriben sobre las líneas de cota, las cuales van
delimitadas por las líneas de referencia.
Línea de cota
Cota
Líneas de referencia

6. Pulsa aquí para volver al índice
EL CROQUIS . Las cotas 2
Las cifras de las cotas deben:
No tocar las líneas de cota.
Para ser leídas con el dibujo en su
posición normal de lectura o
girándolo 90º a la derecha.
Las líneas de cota deben
dibujarse:
Fuera de las figuras.
Paralelas al contorno.
Las líneas de referencia serán:
Perpendiculares a los elementos
que acotan.

7. Pulsa aquí para volver al índice

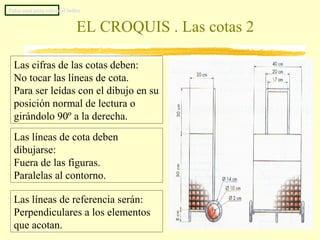

EL CROQUIS . Las cotas 2
Las cifras de las cotas deben:
No tocar las líneas de cota.
Para ser leídas con el dibujo en su
posición normal de lectura o
girándolo 90º a la derecha.
Las líneas de cota deben
dibujarse:
Fuera de las figuras.
Paralelas al contorno.
Las líneas de referencia serán:
Perpendiculares a los elementos
que acotan.
